Презентация по теме "Устройства ввода и вывода информации"

Устройства ввода и вывода информации

Клавиатура (Keyboard )

Она является основным устройством ввода информации в PC, несмотря на сильную конкуренцию со стороны мыши.

сигнал

сигнал

Скэн-код

Аппаратное

прерывание

Контроллер

клавиатуры

ОЗУ

• мышь, трекбол, джойстик – устройства

управления курсором.

Графические планшеты – ввод графической информации

Сканер

Используется для оптического ввода информации.

Ручные сканеры:

• недорогие
• небольшого размера,
• оперативное сканирование
• ширина полосы сканирования не более 105 мм,
• стандартное разрешение 600 dpi .

• зависимость качества сканирования от навыков пользователя
• невозможность одновременного сканирования относительно больших изображений.

Планшетные сканеры:

• автоматический режим сканирования .
• равномерная скорость

• слайды и негативные пленки. ( слайд-приставка)

• сканирование рисунков формата А0
• аппаратное разрешение планшетных сканеров достигает 1200 dpi.

• Размеры изображений зависят от размера сканера

Проекционные сканеры позволяют сфокусировать объект на всю ширину линейки чувствительных элементов и, таким образом, вне зависимости от размера изображения получить максимально возможное разрешение.

Р оликовые сканеры.

(перемещается не сканирующая головка, а сам сканер)

Цифровые фото- и видеокамеры. WEB -камеры

• Изображение и видеозапись в цифровом формате.
• подключение к компьютеру
• проведение телеконференции, участники которых могут находиться в разных странах и даже на разных континентах.
• обмен видеоинформацией в режиме реального времени.

• просмотр телевизионных передач на компьютере

Звуковая карта устройство для преобразования звука из аналоговой формы в цифровую.

• Синтезирование звука
• Игровой порт

МИКРОФОН

Устройства вывода информации

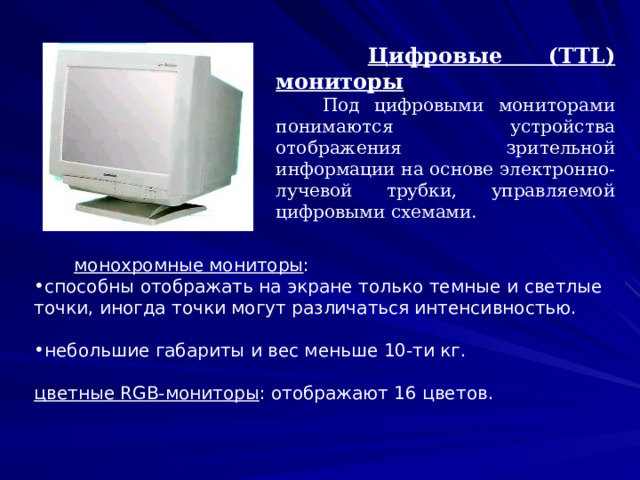

Цифровые (TTL) мониторы

Под цифровыми мониторами понимаются устройства отображения зрительной информации на основе электронно-лучевой трубки, управляемой цифровыми схемами.

монохромные мониторы :

• способны отображать на экране только темные и светлые точки, иногда точки могут различаться интенсивностью.
• небольшие габариты и вес меньше 10-ти кг.

цветные RGB-мониторы : отображают 16 цветов.

Аналоговые мониторы

Электронно-лучевая трубка мониторов данного типа управляется аналоговыми сигналами, поступающими от видеокарты.

Группы:

• с фиксированной частотой развертки,
• с несколькими фиксированными частотами
• многочастотные ( мультичастотные).

Эти мониторы обладают способностью настраиваться на произвольные значения частот синхронизации из некоторого заданного диапазона, например 30 – 64 кГц для строчной и 50 – 100 Гц для кадровой развертки. Разработчиком мониторов данного типа является фирма NEC. В названии таких мониторов присутствует слово Microsync.

Все вышеперечисленные мониторы относятся к наиболее распространенному типу мониторов с электронно-лучевой трубкой. При выборе мониторов следует обращать внимание его характеристики.

Характеристики мониторов:

• размер по диагонали – расстояние от левого нижнего до правого верхнего угла экрана, приводится в дюймах . (14 ” -19 ” )

• разрешение измеряется в пикселах (точках), помещающихся по горизонтали и вертикали видимой части экрана. ( 1024  768 )
• тип кинескопа . Black, Black Planar . Данные кинескопы очень контрастны дают отличное изображение

• потребляемая мощность . У мониторов с диагональю 14" потребляемая мощность не должна превышать 60 Вт, иначе повышается вероятность теплового перегрева монитора, что сокращает срок его службы. У более крупных мониторов потребляемая мощность соответственно выше;

• антибликовое покрытие . Для дешевых мониторов используют при напылении обработку поверхности экрана воздушным пистолетом, содержащим частицы песка. При этом качество изображения ухудшается. В дорогих мониторах на поверхность экрана наносится специальное химическое вещество, обладающее антибликовыми свойствами;

• защитные свойства монитора .

Жидкокристаллические дисплеи (LCD)

Экран подобного LCD (Liquid Crystal Display) состоит из двух стеклянных пластин, между которыми находится масса, содержащая жидкие кристаллы, которые изменяют свои оптические свойства в зависимости от прилагаемого электрического заряда.

• Основным достоинством LCD являются их габариты ( экран плоский).

• недостаточное быстродействие при изменении изображения на экране, что особенно заметно при перемещении курсора мыши,

• зависимость резкости и яркости изображения от угла зрения.

• нуждаются в подсветке или во внешнем освещении.

Принтер – устройство для вывода на бумагу текстов и графических изображений.

Типы принтеров:

• матричные принтеры (дешёвые, качество печати невысокое, скорость печати 1 страница/мин., не цветные); струйные принтеры (средние цены, качество печати высокое, скорость печати 1страница/мин., цветные и монохромные); лазерные принтеры (высокие цены, качество печати высокое, скорость печати 4–15 страниц / мин., цветные и монохромные).
• матричные принтеры (дешёвые, качество печати невысокое, скорость печати 1 страница/мин., не цветные); струйные принтеры (средние цены, качество печати высокое, скорость печати 1страница/мин., цветные и монохромные); лазерные принтеры (высокие цены, качество печати высокое, скорость печати 4–15 страниц / мин., цветные и монохромные).
• матричные принтеры (дешёвые, качество печати невысокое, скорость печати 1 страница/мин., не цветные); струйные принтеры (средние цены, качество печати высокое, скорость печати 1страница/мин., цветные и монохромные); лазерные принтеры (высокие цены, качество печати высокое, скорость печати 4–15 страниц / мин., цветные и монохромные).
• матричные принтеры (дешёвые, качество печати невысокое, скорость печати 1 страница/мин., не цветные);
• струйные принтеры (средние цены, качество печати высокое, скорость печати 1страница/мин., цветные и монохромные);
• лазерные принтеры (высокие цены, качество печати высокое, скорость печати 4–15 страниц / мин., цветные и монохромные).

Плоттер (графопостроитель) – устройство для вывода на бумагу чертежей. Обычный плоттер использует листы форматом А1. Скорость печати примерно 1 лист/час.
