Презентация по теме "Виды диаграмм"

ГБПОУ Камчатского края

«Камчатский медицинский колледж»

Виды диаграмм

Дисциплина: Информационные технологии в профессиональной деятельности

Рассмотрена

на заседании цикловой методической

комиссии Общеобразовательных дисциплин

Протокол №_____ от___ ______2022г.

Председатель ЦМК ____/ Е.С. Гагарина

Петропавловск-Камчатский, 2022г.

План

• Понятие диаграммы. Виды диаграмм. Алгоритм построения диаграммы. Элементы диаграммы. Работа с диаграммами.
• Понятие диаграммы. Виды диаграмм. Алгоритм построения диаграммы. Элементы диаграммы. Работа с диаграммами.
• Понятие диаграммы. Виды диаграмм. Алгоритм построения диаграммы. Элементы диаграммы. Работа с диаграммами.
• Понятие диаграммы. Виды диаграмм. Алгоритм построения диаграммы. Элементы диаграммы. Работа с диаграммами.
• Понятие диаграммы. Виды диаграмм. Алгоритм построения диаграммы. Элементы диаграммы. Работа с диаграммами.
• Понятие диаграммы. Виды диаграмм. Алгоритм построения диаграммы. Элементы диаграммы. Работа с диаграммами.
• Понятие диаграммы.
• Виды диаграмм.
• Алгоритм построения диаграммы.
• Элементы диаграммы.
• Работа с диаграммами.

Далее

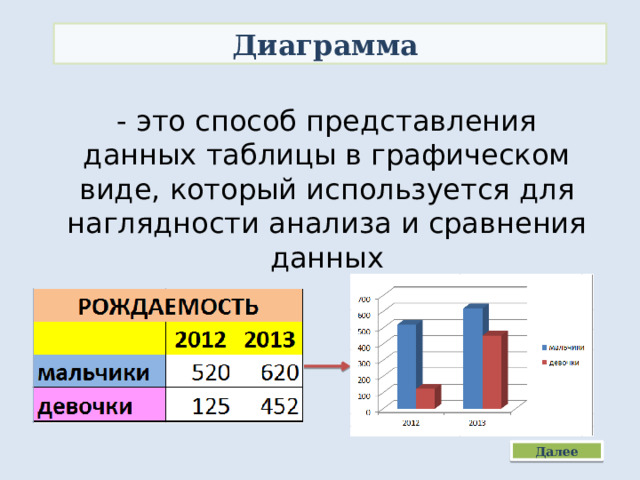

Диаграмма

- это способ представления данных таблицы в графическом виде, который используется для наглядности анализа и сравнения данных

Далее

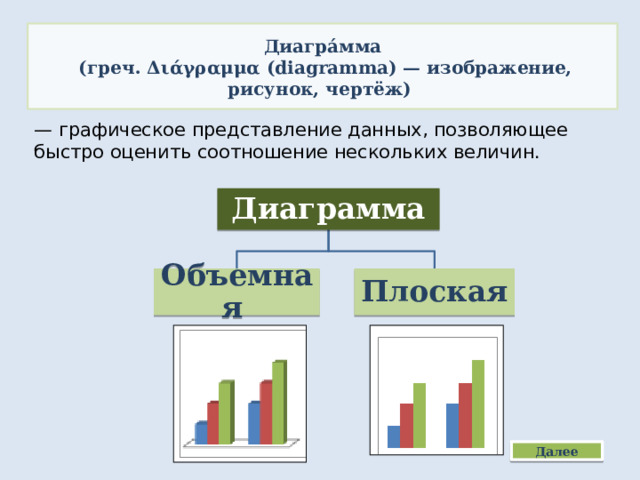

Диагра́мма (греч. Διάγραμμα (diagramma) — изображение, рисунок, чертёж)

— графическое представление данных, позволяющее быстро оценить соотношение нескольких величин.

Диаграмма

Объемная

Плоская

Далее

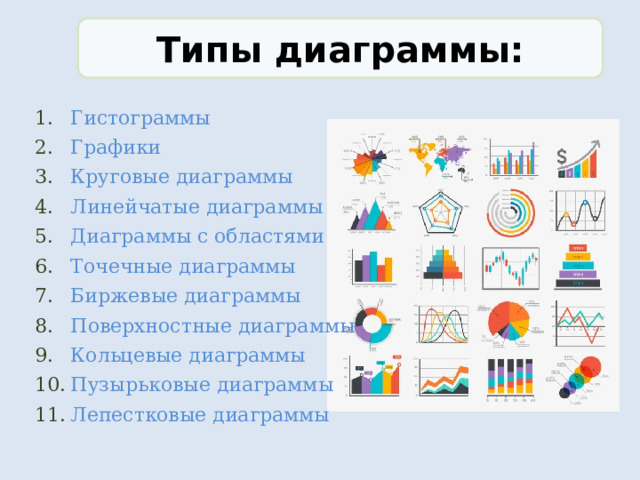

Типы диаграммы:

• Гистограммы
• Графики
• Круговые диаграммы
• Линейчатые диаграммы
• Диаграммы с областями
• Точечные диаграммы
• Биржевые диаграммы
• Поверхностные диаграммы
• Кольцевые диаграммы
• Пузырьковые диаграммы
• Лепестковые диаграммы

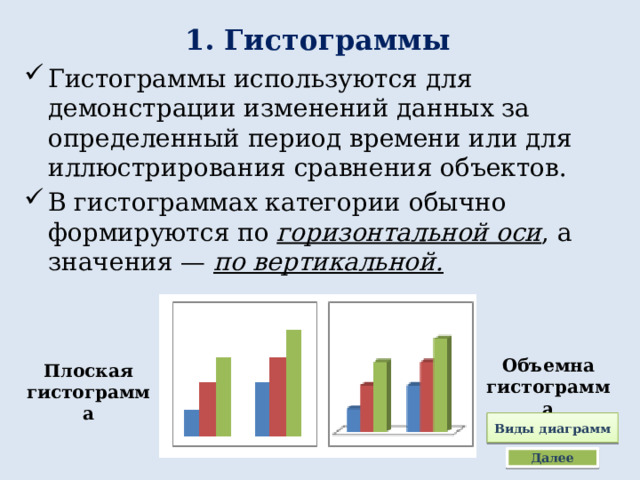

1. Гистограммы

• Гистограммы используются для демонстрации изменений данных за определенный период времени или для иллюстрирования сравнения объектов.
• В гистограммах категории обычно формируются по горизонтальной оси , а значения — по вертикальной.

Объемна

гистограмма

Плоская гистограмма

Виды диаграмм

Далее

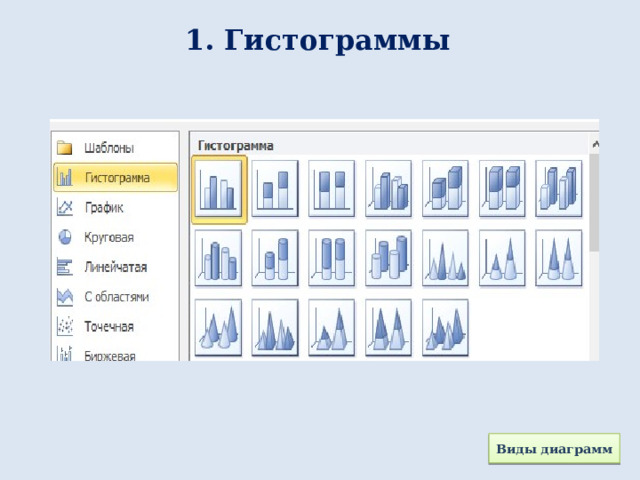

1. Гистограммы

Виды диаграмм

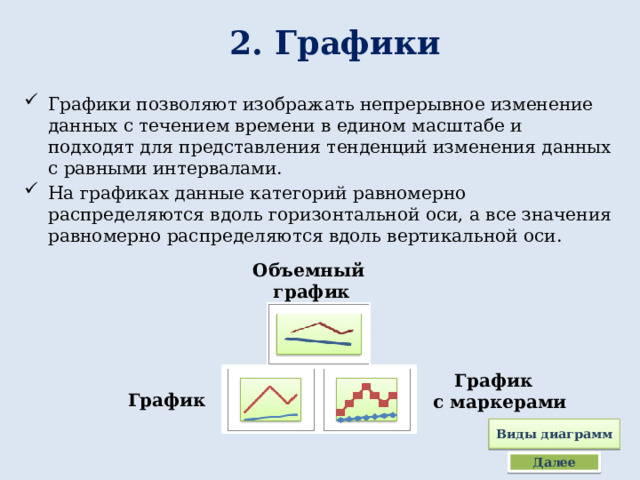

2. Графики

• Графики позволяют изображать непрерывное изменение данных с течением времени в едином масштабе и подходят для представления тенденций изменения данных с равными интервалами.
• На графиках данные категорий равномерно распределяются вдоль горизонтальной оси, а все значения равномерно распределяются вдоль вертикальной оси.

Объемный

график

График

с маркерами

График

Виды диаграмм

Далее

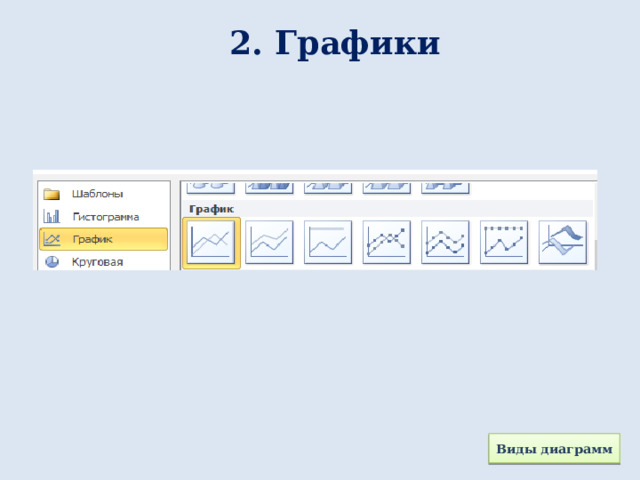

2. Графики

Виды диаграмм

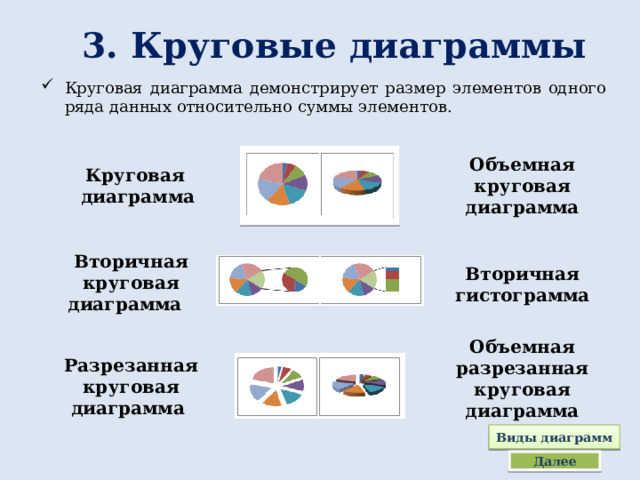

3. Круговые диаграммы

• Круговая диаграмма демонстрирует размер элементов одного ряда данных относительно суммы элементов.

Объемная круговая диаграмма

Круговая

диаграмма

Вторичная круговая диаграмма

Вторичная гистограмма

Объемная разрезанная круговая диаграмма

Разрезанная круговая диаграмма

Виды диаграмм

Далее

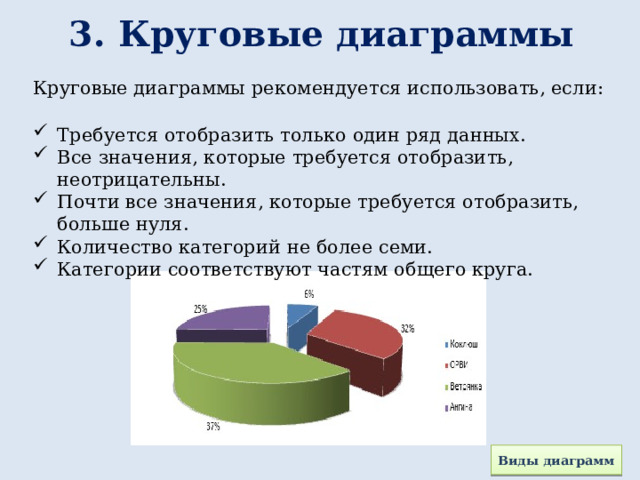

3. Круговые диаграммы

Круговые диаграммы рекомендуется использовать, если:

• Требуется отобразить только один ряд данных.
• Все значения, которые требуется отобразить, неотрицательны.
• Почти все значения, которые требуется отобразить, больше нуля.
• Количество категорий не более семи.
• Категории соответствуют частям общего круга.

Виды диаграмм

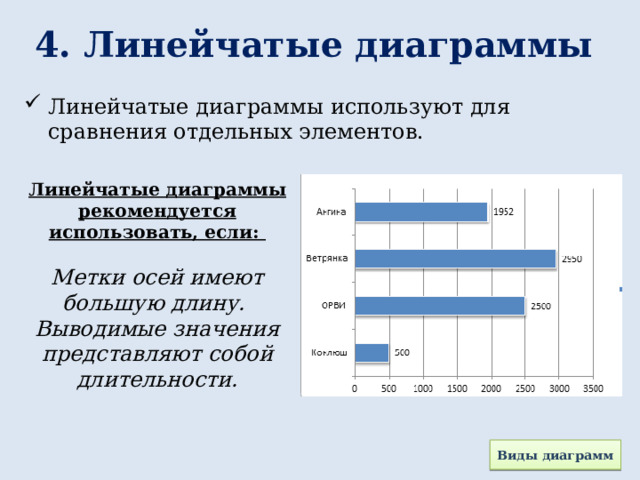

4. Линейчатые диаграммы

• Линейчатые диаграммы используют для сравнения отдельных элементов.

Линейчатые диаграммы рекомендуется использовать, если:

Метки осей имеют большую длину.

Выводимые значения представляют собой длительности.

Виды диаграмм

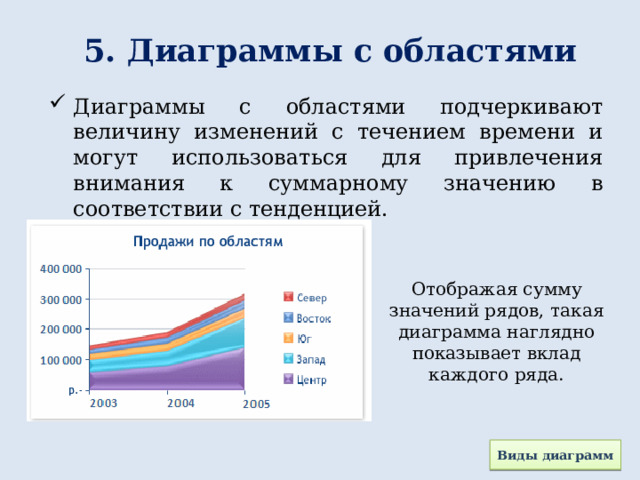

5. Диаграммы с областями

• Диаграммы с областями подчеркивают величину изменений с течением времени и могут использоваться для привлечения внимания к суммарному значению в соответствии с тенденцией.

Отображая сумму значений рядов, такая диаграмма наглядно показывает вклад каждого ряда.

Виды диаграмм

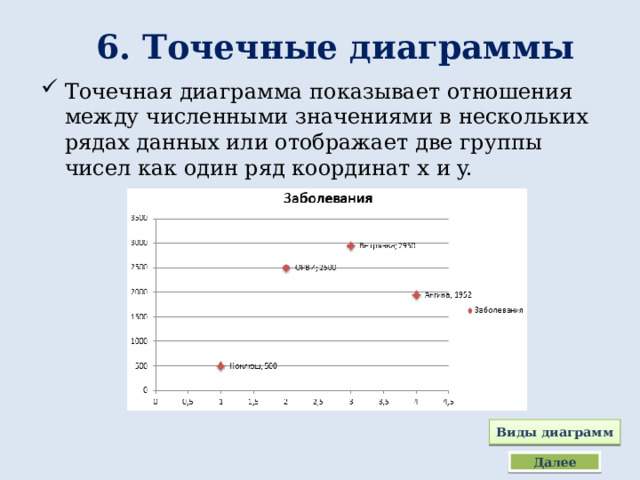

6. Точечные диаграммы

• Точечная диаграмма показывает отношения между численными значениями в нескольких рядах данных или отображает две группы чисел как один ряд координат x и y.

Виды диаграмм

Далее

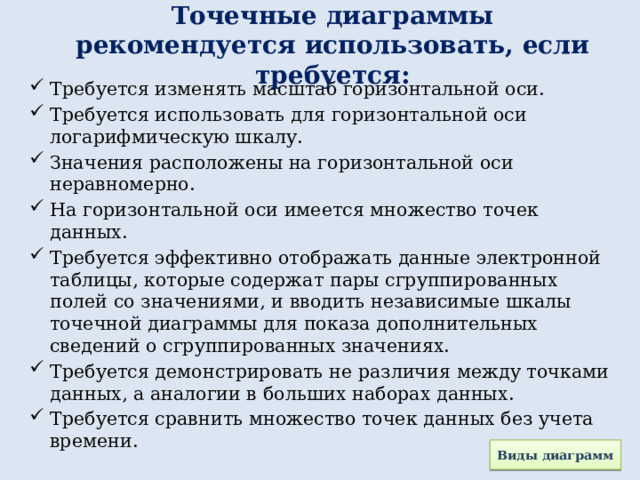

Точечные диаграммы рекомендуется использовать, если требуется:

• Требуется изменять масштаб горизонтальной оси.
• Требуется использовать для горизонтальной оси логарифмическую шкалу.
• Значения расположены на горизонтальной оси неравномерно.
• На горизонтальной оси имеется множество точек данных.
• Требуется эффективно отображать данные электронной таблицы, которые содержат пары сгруппированных полей со значениями, и вводить независимые шкалы точечной диаграммы для показа дополнительных сведений о сгруппированных значениях.
• Требуется демонстрировать не различия между точками данных, а аналогии в больших наборах данных.
• Требуется сравнить множество точек данных без учета времени.

Виды диаграмм

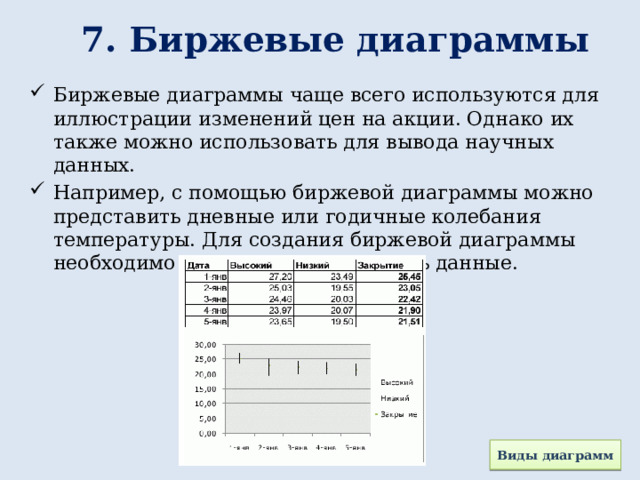

7. Биржевые диаграммы

• Биржевые диаграммы чаще всего используются для иллюстрации изменений цен на акции. Однако их также можно использовать для вывода научных данных.
• Например, с помощью биржевой диаграммы можно представить дневные или годичные колебания температуры. Для создания биржевой диаграммы необходимо правильно упорядочить данные.

Виды диаграмм

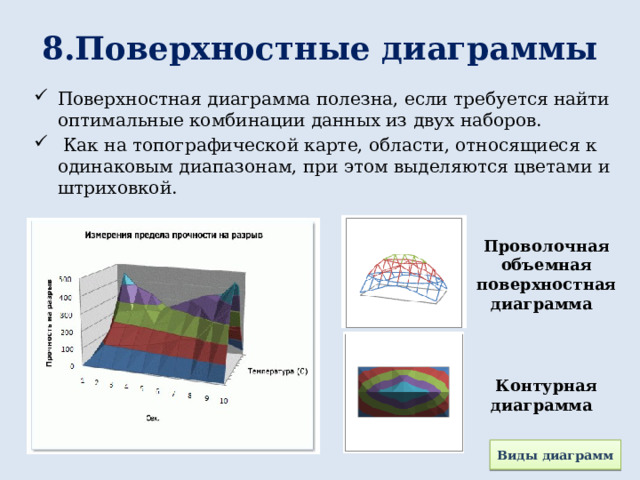

8.Поверхностные диаграммы

• Поверхностная диаграмма полезна, если требуется найти оптимальные комбинации данных из двух наборов.
• Как на топографической карте, области, относящиеся к одинаковым диапазонам, при этом выделяются цветами и штриховкой.

Проволочная объемная поверхностная диаграмма

Контурная диаграмма

Виды диаграмм

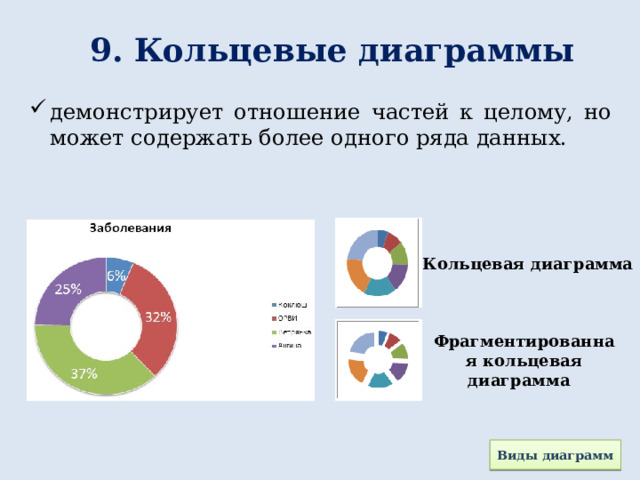

9. Кольцевые диаграммы

• демонстрирует отношение частей к целому, но может содержать более одного ряда данных.

Кольцевая диаграмма

Фрагментированная кольцевая диаграмма

Виды диаграмм

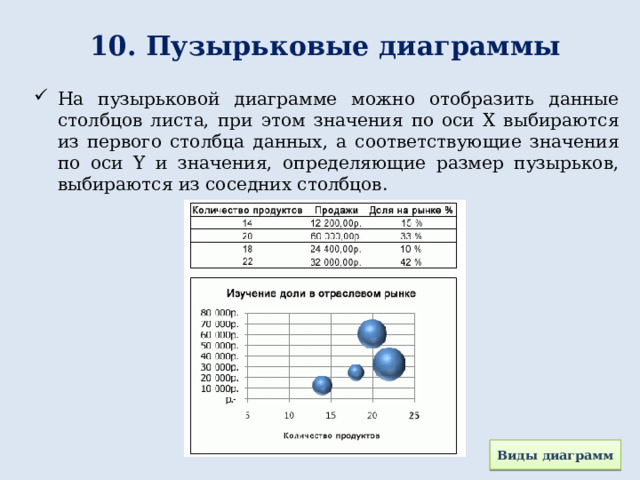

10. Пузырьковые диаграммы

• На пузырьковой диаграмме можно отобразить данные столбцов листа, при этом значения по оси X выбираются из первого столбца данных, а соответствующие значения по оси Y и значения, определяющие размер пузырьков, выбираются из соседних столбцов.

Виды диаграмм

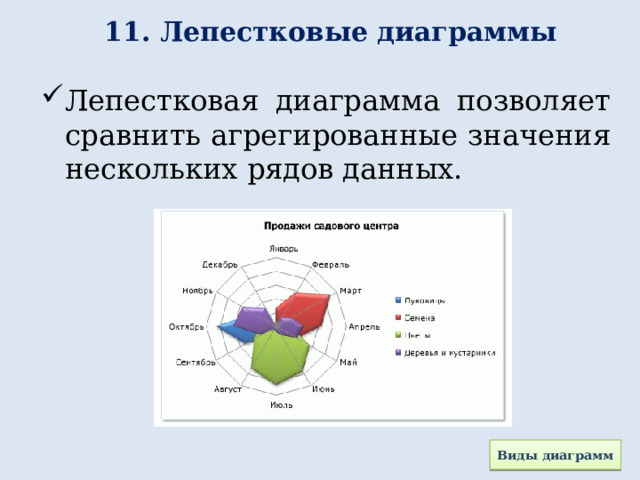

11. Лепестковые диаграммы

• Лепестковая диаграмма позволяет сравнить агрегированные значения нескольких рядов данных.

Виды диаграмм

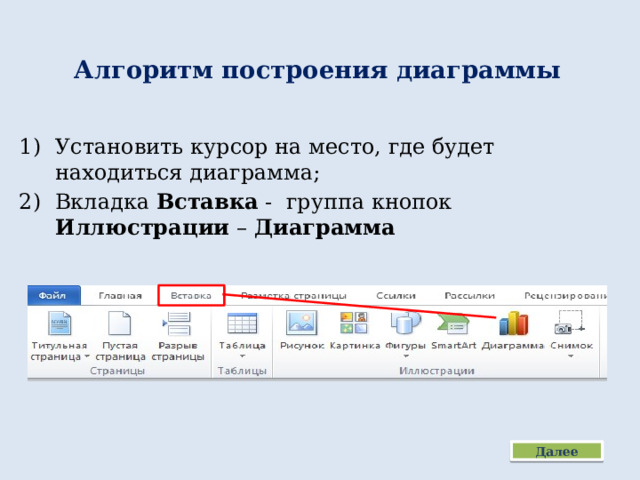

Алгоритм построения диаграммы

• Установить курсор на место, где будет находиться диаграмма;
• Вкладка Вставка - группа кнопок Иллюстрации – Диаграмма

Далее

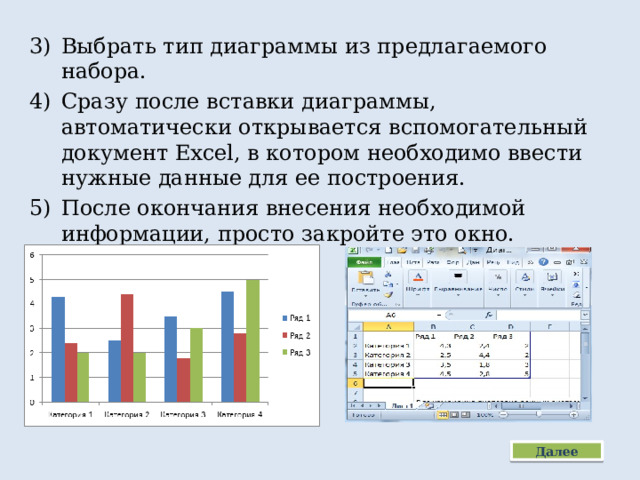

• Выбрать тип диаграммы из предлагаемого набора.
• Сразу после вставки диаграммы, автоматически открывается вспомогательный документ Excel, в котором необходимо ввести нужные данные для ее построения.
• После окончания внесения необходимой информации, просто закройте это окно.

Далее

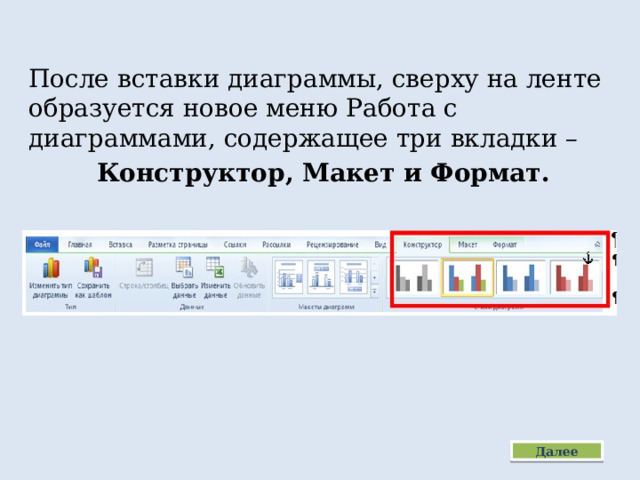

После вставки диаграммы, сверху на ленте образуется новое меню Работа с диаграммами, содержащее три вкладки –

Конструктор, Макет и Формат.

Далее

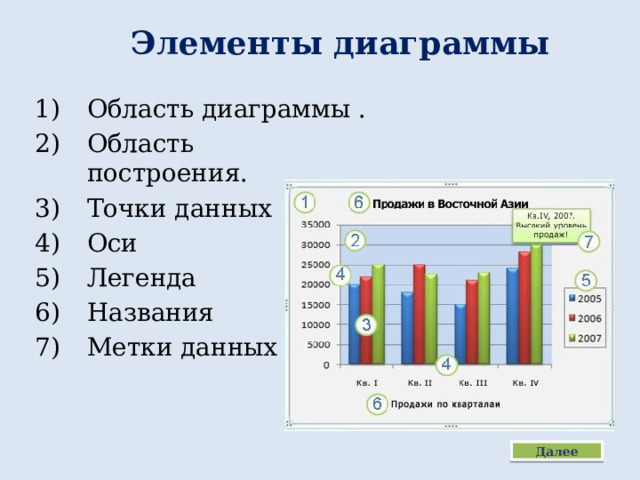

Элементы диаграммы

• Область диаграммы .
• Область построения.
• Точки данных
• Оси
• Легенда
• Названия
• Метки данных

Далее

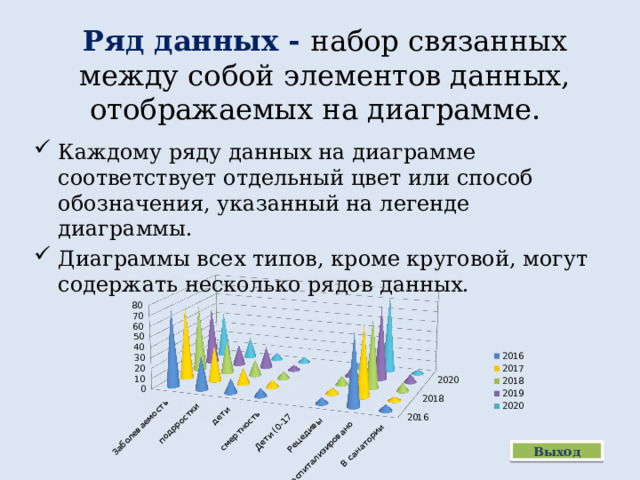

Ряд данных - набор связанных между собой элементов данных, отображаемых на диаграмме.

• Каждому ряду данных на диаграмме соответствует отдельный цвет или способ обозначения, указанный на легенде диаграммы.
• Диаграммы всех типов, кроме круговой, могут содержать несколько рядов данных.

Выход
