Презентация "Последовательность построения чертежа выкройки плечевого изделия с цельнокроеным рукавом"
Категория:
Технология (девочки)
27.05.2024 22:47
Просмотр содержимого документа
«Презентация "Последовательность построения чертежа выкройки плечевого изделия с цельнокроеным рукавом"»
Построение чертежа
плечевого изделия
с цельнокроеным рукавом

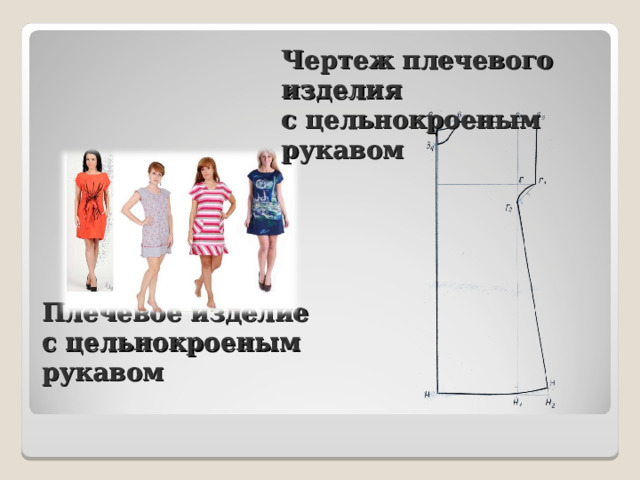

Чертеж плечевого изделия с цельнокроеным рукавом
Плечевое изделие с цельнокроеным рукавом

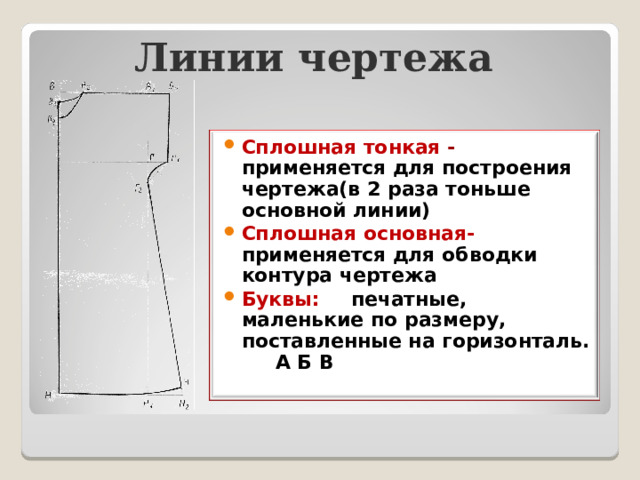

Линии чертежа
- Сплошная тонкая - применяется для построения чертежа(в 2 раза тоньше основной линии)
- Сплошная основная- применяется для обводки контура чертежа
- Буквы: печатные, маленькие по размеру, поставленные на горизонталь. А Б В

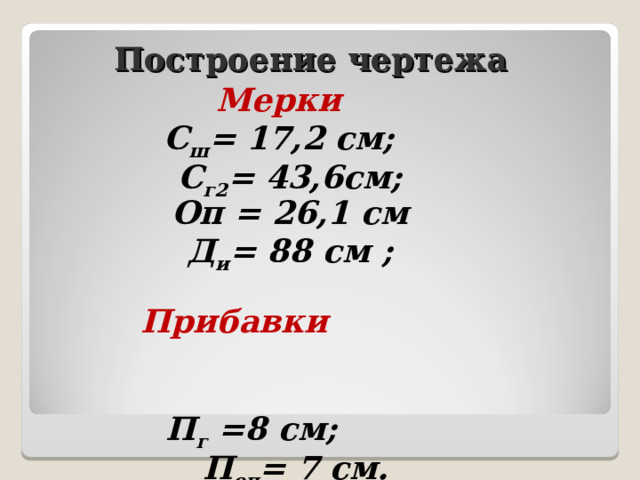

Построение чертежа
Мерки
С ш = 17,2 см;
С г2 = 43,6см;
Оп = 26,1 см
Д и = 88 см ;
Прибавки
П г =8 см;
П оп = 7 см.

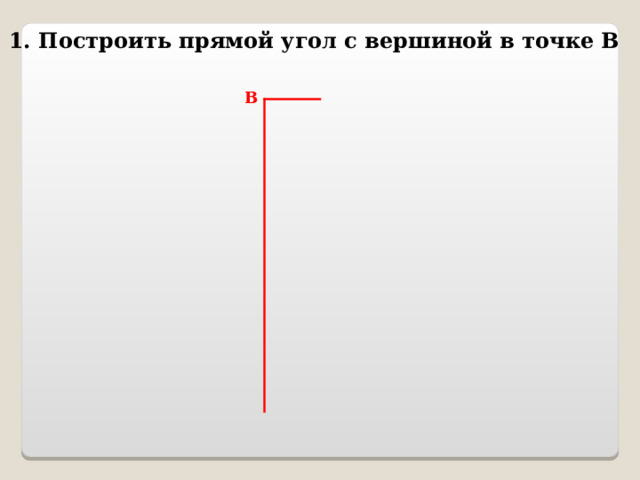

1. Построить прямой угол с вершиной в точке В
В

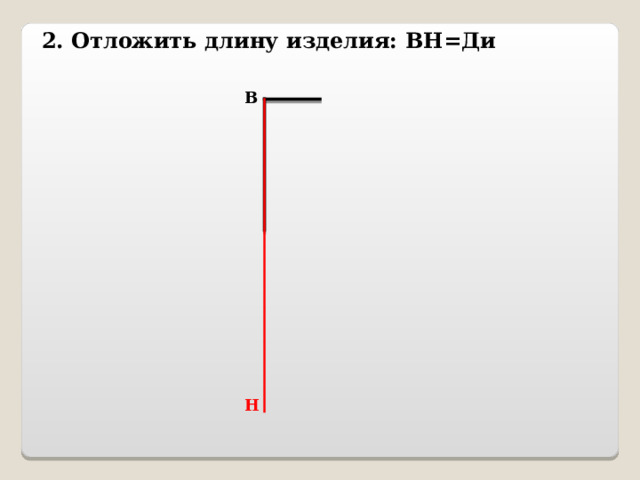

2. Отложить длину изделия: ВН=Ди
В
Н

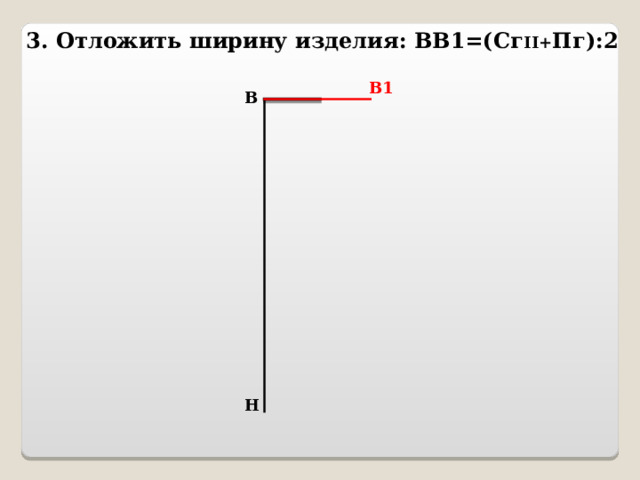

3. Отложить ширину изделия: ВВ1=(Сг II+ Пг):2
В1
В
Н

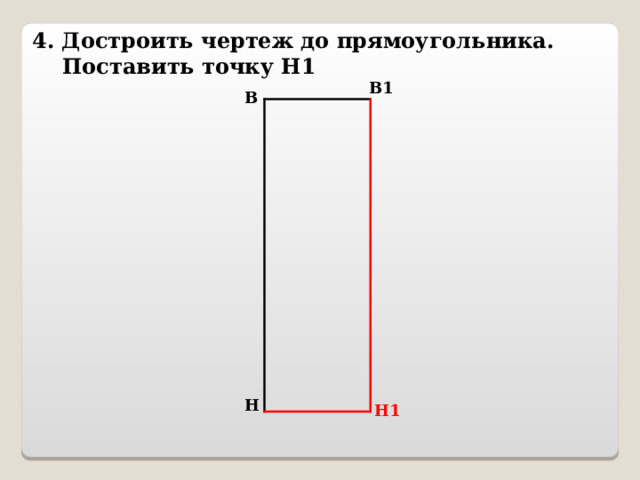

4. Достроить чертеж до прямоугольника.
Поставить точку Н1
В1
В
Н
Н1

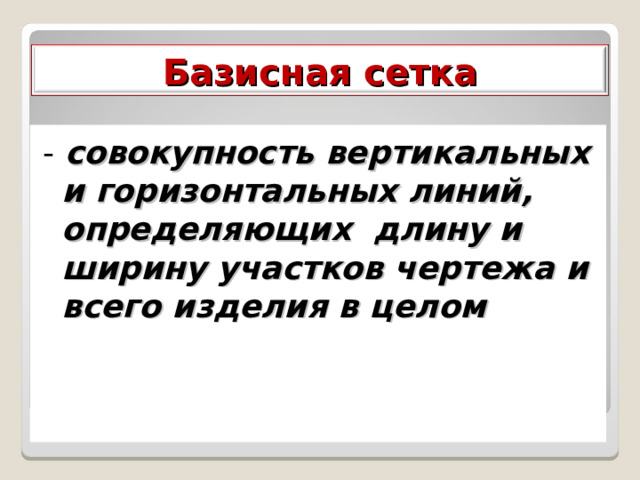

Базисная сетка
- совокупность вертикальных и горизонтальных линий, определяющих длину и ширину участков чертежа и всего изделия в целом

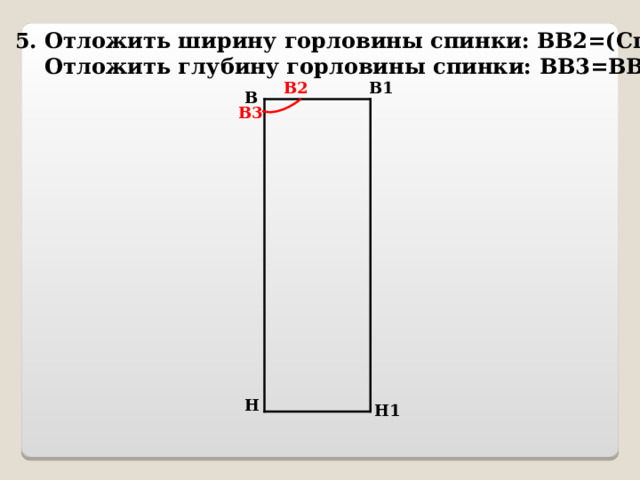

5. Отложить ширину горловины спинки: ВВ2=(Сш:3)+1
Отложить глубину горловины спинки: ВВ3=ВВ2:3
В1
В2
В
В3
Н
Н1

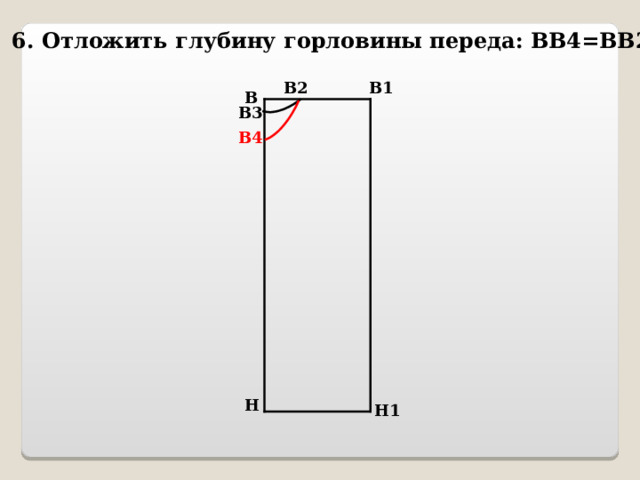

6. Отложить глубину горловины переда: ВВ4=ВВ2+1
В1
В2
В
В3
В4
Н
Н1

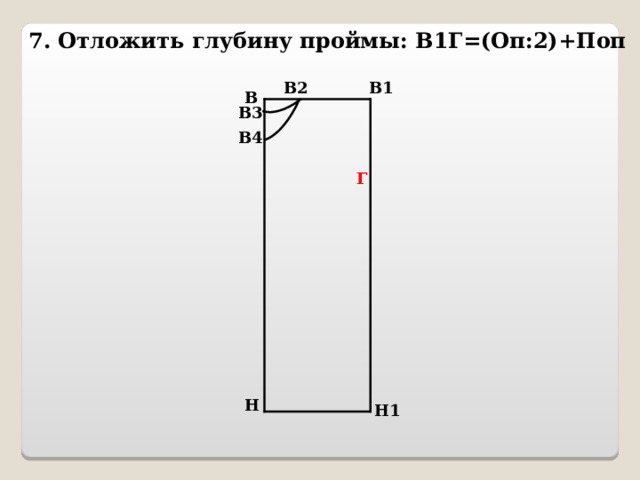

7. Отложить глубину проймы: В1Г=(Оп:2)+Поп
В1
В2
В
В3
В4
Г
Н
Н1

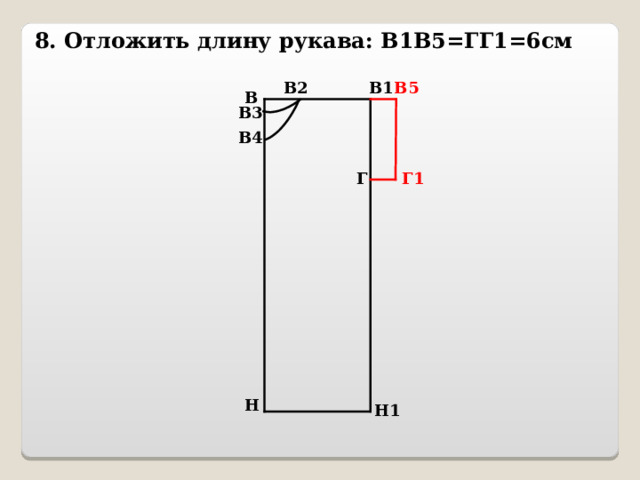

8. Отложить длину рукава: В1В5=ГГ1=6см
В2
В1
В5
В
В3
В4
Г
Г1
Н
Н1

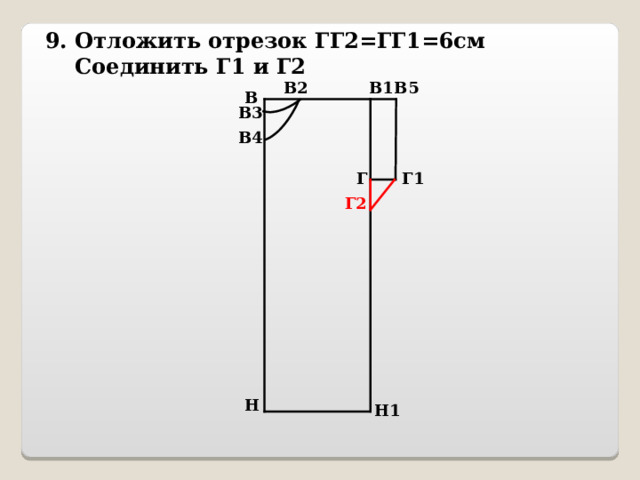

9. Отложить отрезок ГГ2=ГГ1=6см
Соединить Г1 и Г2
В2
В5
В1
В
В3
В4
Г
Г1
Г2
Н
Н1

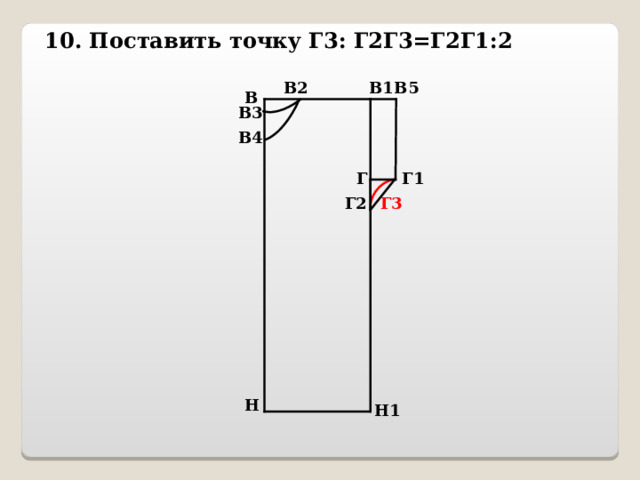

10. Поставить точку Г3: Г2Г3=Г2Г1:2
В5
В2
В1
В
В3
В4
Г
Г1
Г2
Г3
Н
Н1

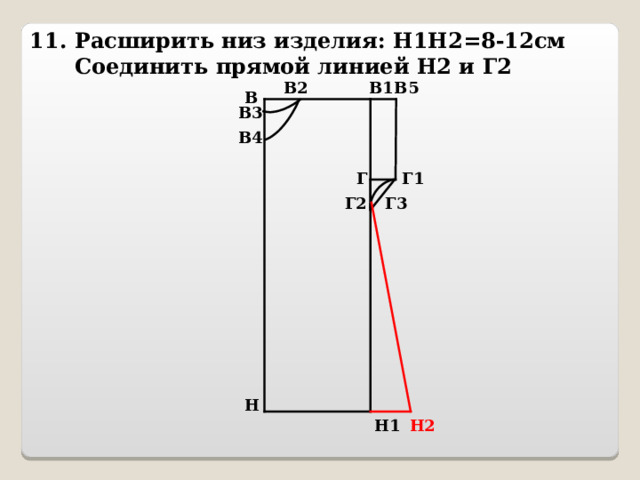

11. Расширить низ изделия: Н1Н2=8-12см
Соединить прямой линией Н2 и Г2
В5
В2
В1
В
В3
В4
Г1
Г
Г2
Г3
Н
Н1
Н2

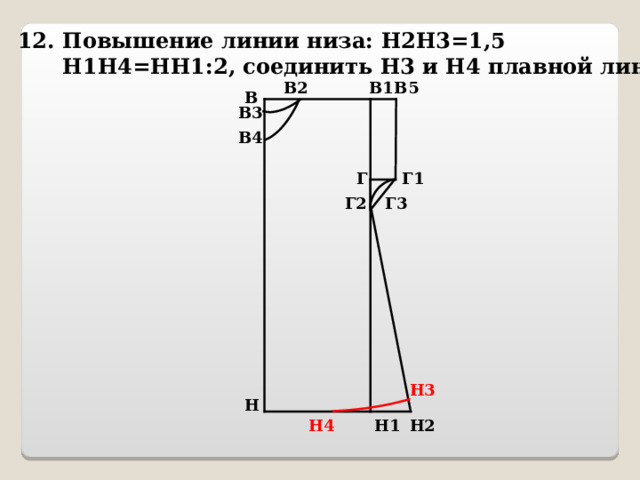

12. Повышение линии низа: Н2Н3=1,5
Н1Н4=НН1:2, соединить Н3 и Н4 плавной линией
В1
В2
В5
В
В3
В4
Г
Г1
Г2
Г3
Н3
Н
Н1
Н2
Н4

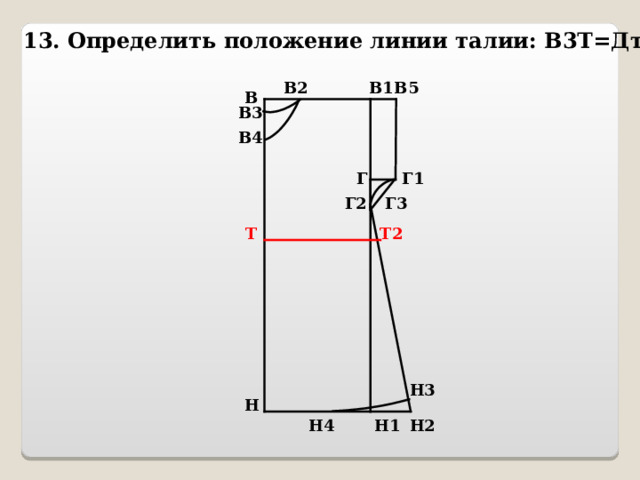

13. Определить положение линии талии: В3Т=Дтс
В5
В2
В1
В
В3
В4
Г
Г1
Г2
Г3
Т
Т2
Н3
Н
Н4
Н2
Н1

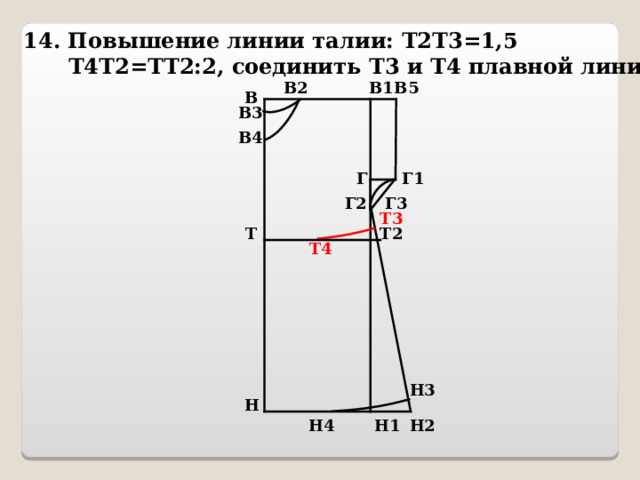

14. Повышение линии талии: Т2Т3=1,5
Т4Т2=ТТ2:2, соединить Т3 и Т4 плавной линией
В5
В2
В1
В
В3
В4
Г1
Г
Г3
Г2
Т3
Т
Т2
Т4
Н3
Н
Н2
Н4
Н1

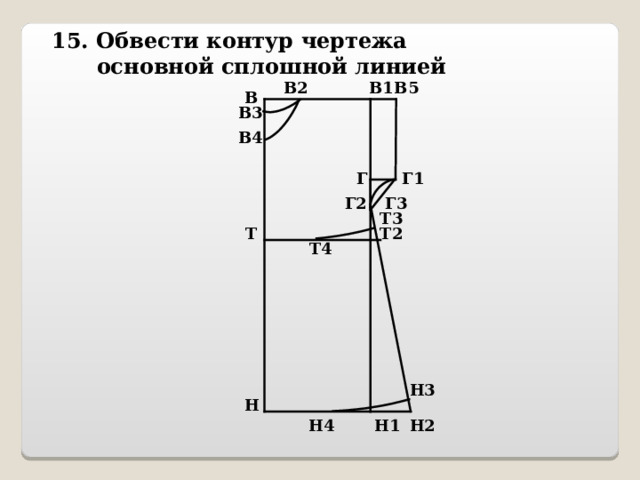

15. Обвести контур чертежа
основной сплошной линией
В5
В2
В1
В
В3
В4
Г1
Г
Г3
Г2
Т3
Т
Т2
Т4
Н3
Н
Н2
Н4
Н1

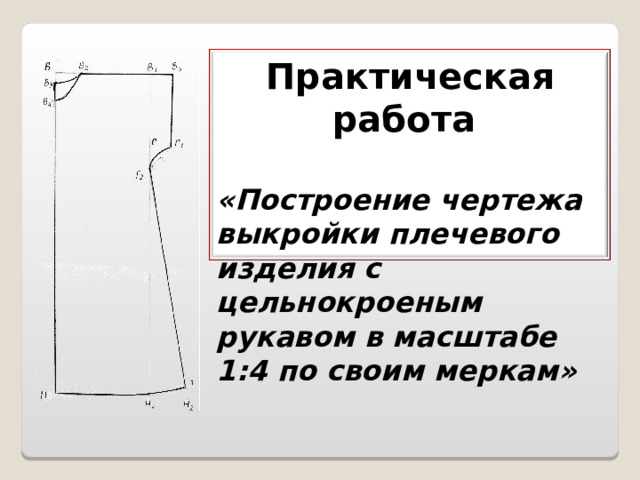

Практическая работа
«Построение чертежа выкройки плечевого изделия с цельнокроеным рукавом в масштабе 1:4 по своим меркам»
