Природные источники углеводородов

Учитель химии МАОУ ДСОШ №2 Омельянчук Татьяна Евгеньевна

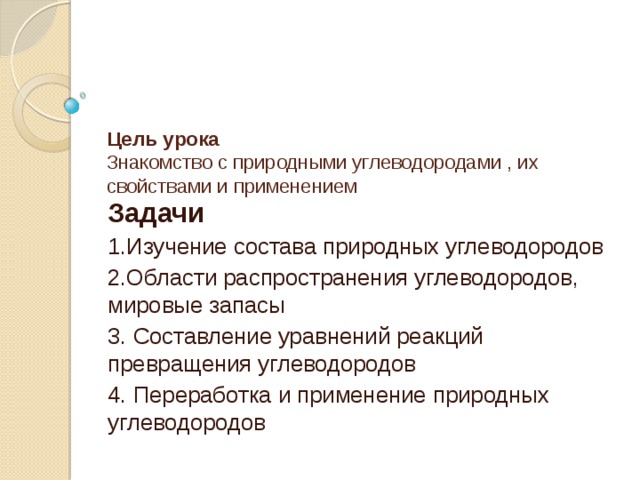

Цель урока Знакомство с природными углеводородами , их свойствами и применением

Задачи

1.Изучение состава природных углеводородов

2.Области распространения углеводородов, мировые запасы

3. Составление уравнений реакций превращения углеводородов

4. Переработка и применение природных углеводородов

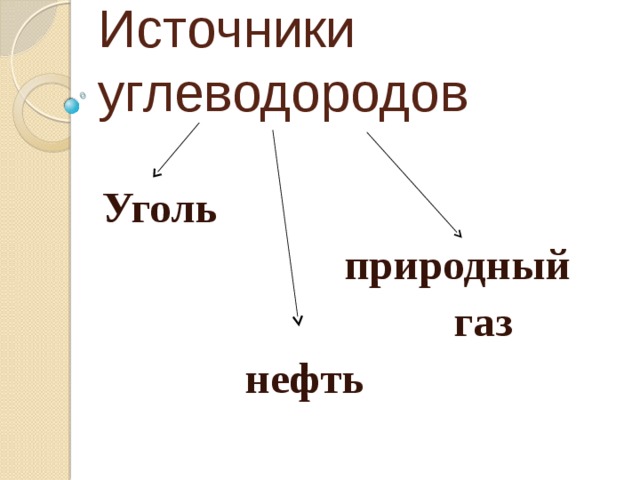

Источники углеводородов

Уголь

природный

газ

нефть

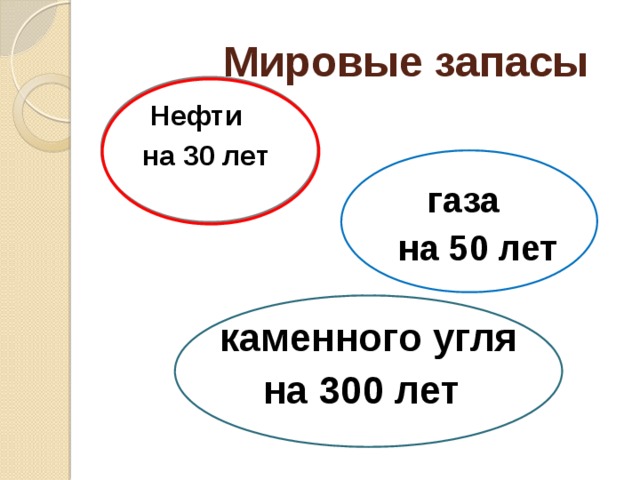

Мировые запасы

Нефти

на 30 лет

газа

на 50 лет

каменного угля

на 300 лет

Месторождения нефти, газа, каменного угля

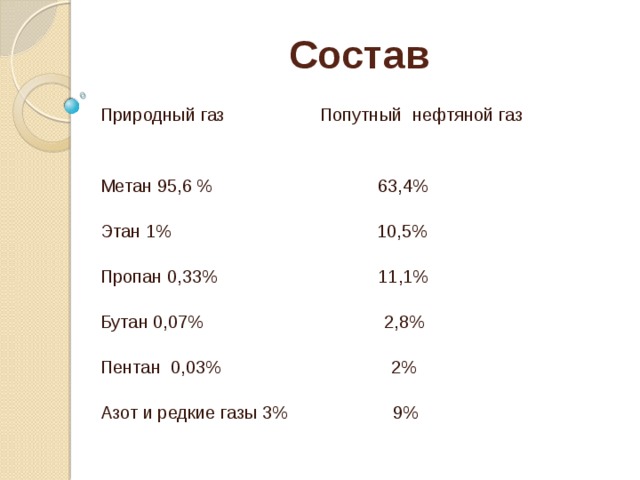

Состав

Природный газ Попутный нефтяной газ

Метан 95,6 % 63,4%

Этан 1% 10,5%

Пропан 0,33% 11,1%

Бутан 0,07% 2,8%

Пентан 0,03% 2%

Азот и редкие газы 3% 9%

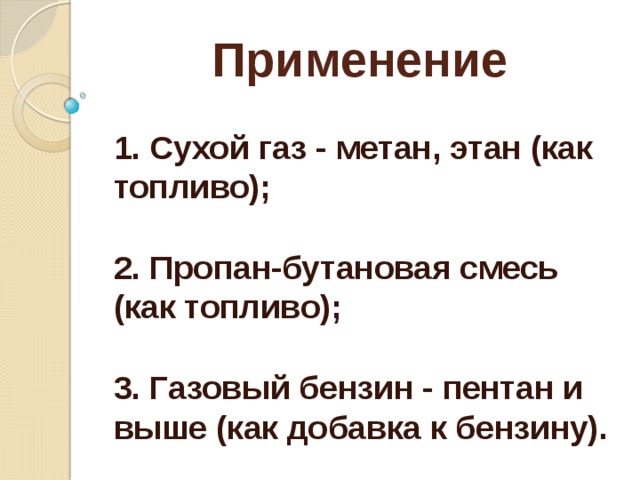

Применение

1. Сухой газ - метан, этан (как топливо);

2. Пропан-бутановая смесь (как топливо);

3. Газовый бензин - пентан и выше (как добавка к бензину).

Голубое топливо

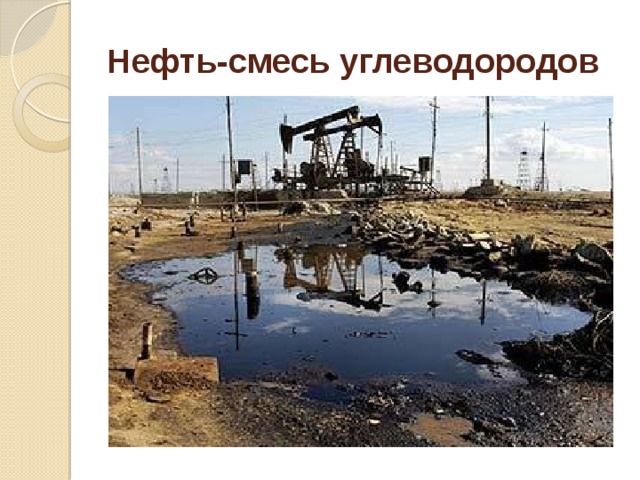

Нефть-смесь углеводородов

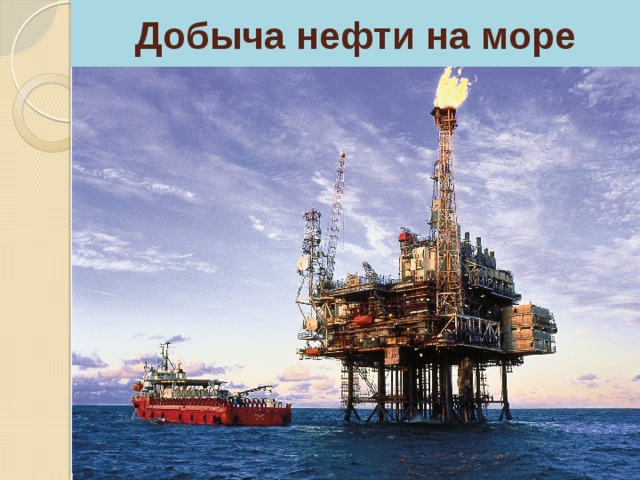

Добыча нефти на море

Добыча нефти

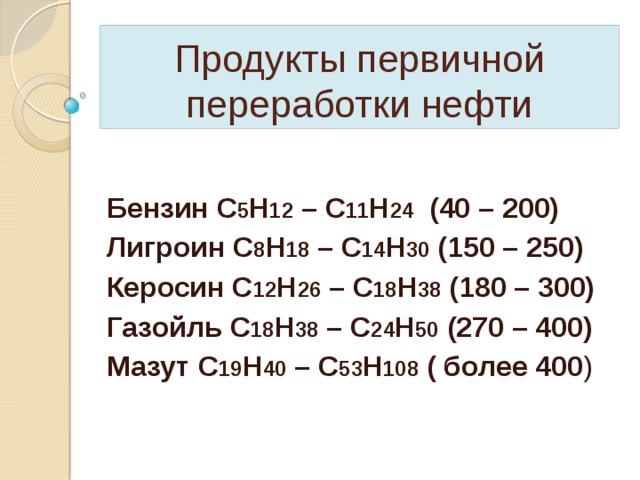

Продукты первичной переработки нефти

Бензин С 5 Н 12 – С 11 Н 24 (40 – 200)

Лигроин С 8 Н 18 – С 14 Н 30 (150 – 250)

Керосин С 12 Н 26 – С 18 Н 38 (180 – 300)

Газойль С 18 Н 38 – С 24 Н 50 (270 – 400)

Мазут С 19 Н 40 – С 53 Н 108 ( более 400 )

Виды переработки нефти

Первичная

(перегонка)

Выход бензина 20%

Вторичная

(крекинг)

Выход бензина до 80%

ПЕРЕГОНКА

Процесс термического разделения нефти на фракции

по температурам кипения

КРЕКИНГ

Процесс расщепления тяжелых углеводородов нефти на легкие углеводороды

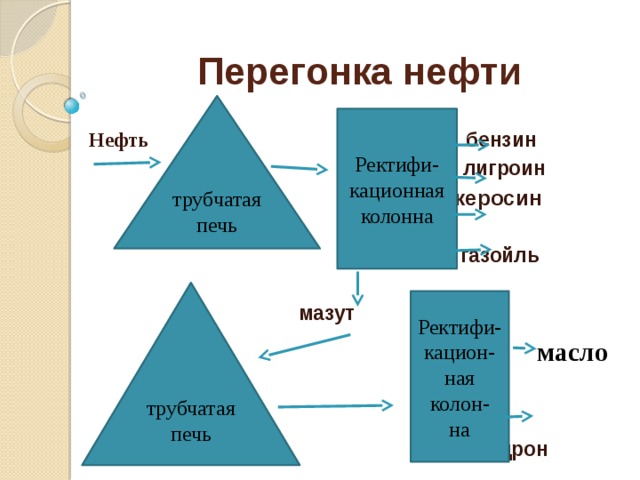

Перегонка нефти

трубчатая

печь

Нефть бензин

лигроин

керосин

газойль

мазут

гудрон

Ректифи-

кационная колонна

трубчатая

печь

Ректифи-

кацион-ная колон-

на

масло

Каталитический крекинг

Газойль-

соляровая

фракция

Смесь продукты

низкокипящих крекинга

углеводородов

Теплооб

менник

Реактор

с катали-

затором

Ректифика-ционная

колонна

Крекинг-расщепление тяжелелых углеводородов нефти на легкие

С 16 Н 34 → С 8 Н 18 + С 8 Н 16

Гексадекан Октан Октен

С 8 Н 18 → С 4 Н 10 + С 4 Н 8

Октан Бутан Бутен

С 4 Н 10 → С 2 Н 6 + С 2 Н 4

Бутан Этан Этен

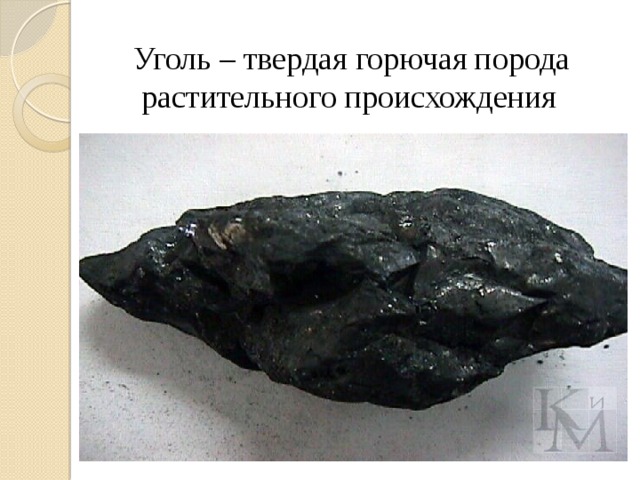

Уголь – твердая горючая порода

растительного происхождения

Продукты переработки каменного угля

• Кокс (96-98% С, металлургия)
• Коксовый газ(60% Н 2, 7% СО,25% СН 4 , отопление)
• Каменноугольная смола( бензол и его гомологи, получение ароматических углеводородов)
• Аммиак (производство удобрений)

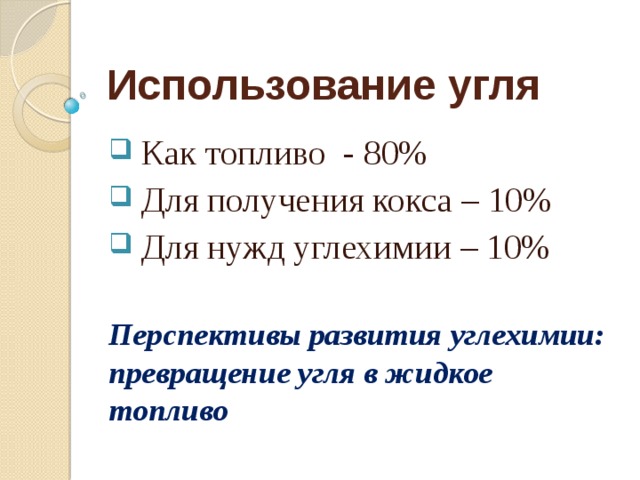

Использование угля

• Как топливо - 80%
• Для получения кокса – 10%
• Для нужд углехимии – 10%

Перспективы развития углехимии: превращение угля в жидкое топливо

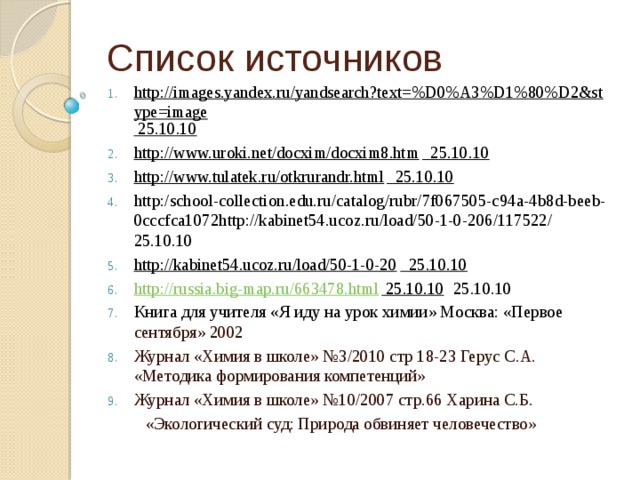

Список источников
