Приспособление для сварки профильной трубы под разными углами

• Данное приспособление облегчает сварку профильной трубы под разными углами , улучшает качество сварки , так как труба фиксируется крепко, при монтаже имеет жесткое неподвижное крепление деталей. Свариваемые элементы не смещаются во время сварки, профиль получается ровным под нужным углом ,что в дальнейшем делает изделия более качественным. В тоже время облегчает работу сварщика. Мы применяли данную струбцину при сварке ворот, изготовления козырьков, каркасов для беседок, лавочек.

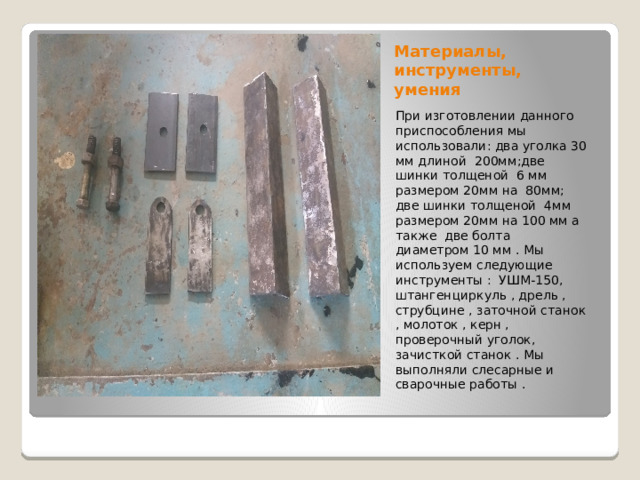

Материалы, инструменты, умения

При изготовлении данного приспособления мы использовали: два уголка 30 мм длиной 200мм;две шинки толщеной 6 мм размером 20мм на 80мм; две шинки толщеной 4мм размером 20мм на 100 мм а также две болта диаметром 10 мм . Мы используем следующие инструменты : УШМ-150, штангенциркуль , дрель , струбцине , заточной станок , молоток , керн , проверочный уголок, зачисткой станок . Мы выполняли слесарные и сварочные работы .

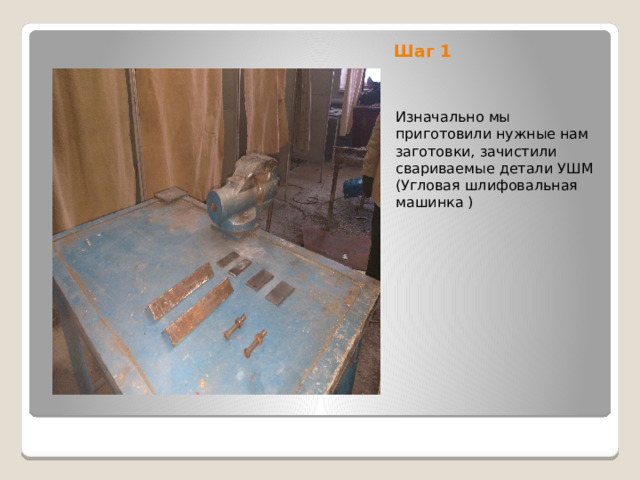

Шаг 1

Изначально мы приготовили нужные нам заготовки, зачистили свариваемые детали УШМ (Угловая шлифовальная машинка )

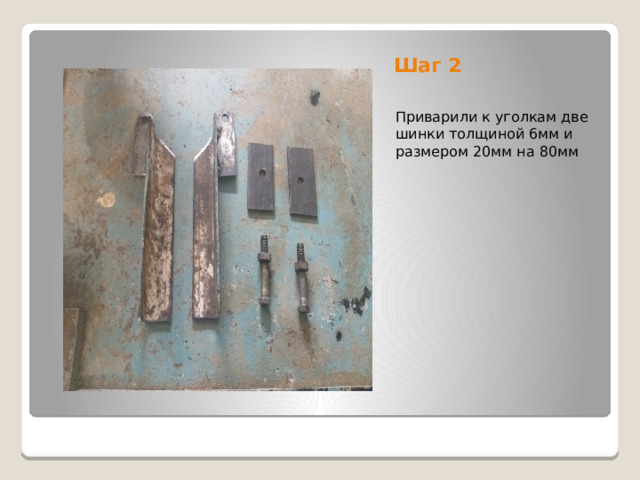

Шаг 2

Приварили к уголкам две шинки толщиной 6мм и размером 20мм на 80мм

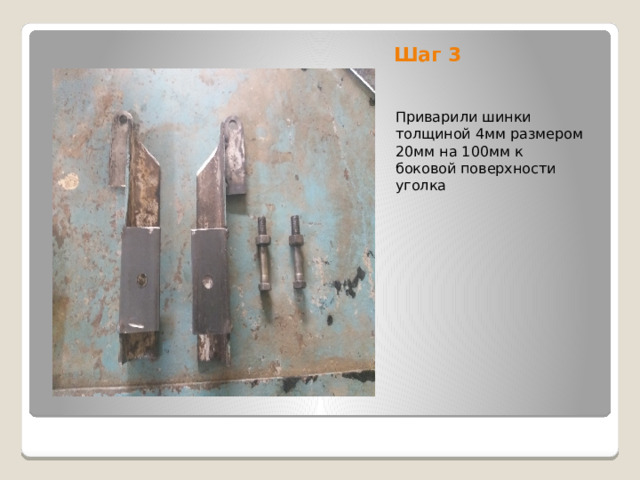

Шаг 3

Приварили шинки толщиной 4мм размером 20мм на 100мм к боковой поверхности уголка

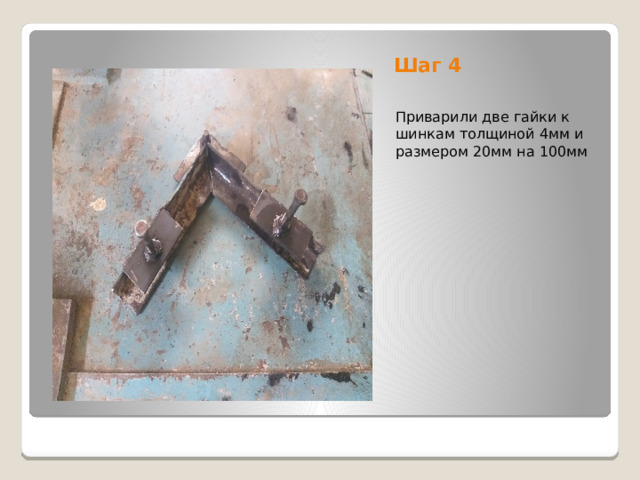

Шаг 4

Приварили две гайки к шинкам толщиной 4мм и размером 20мм на 100мм

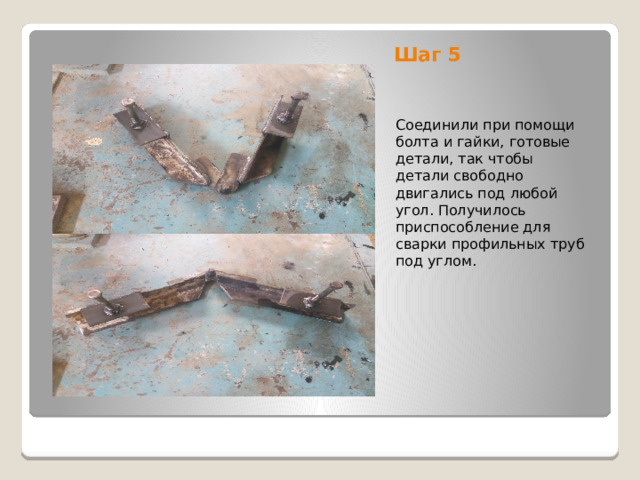

Шаг 5

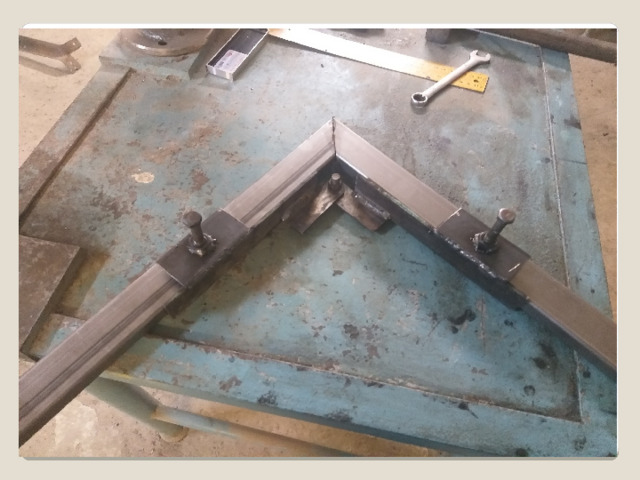

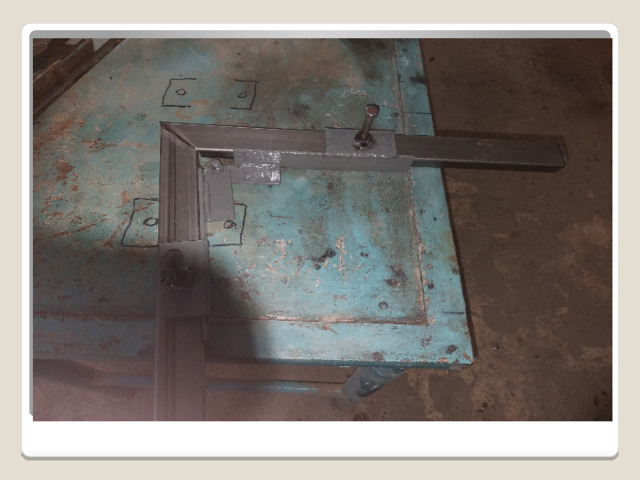

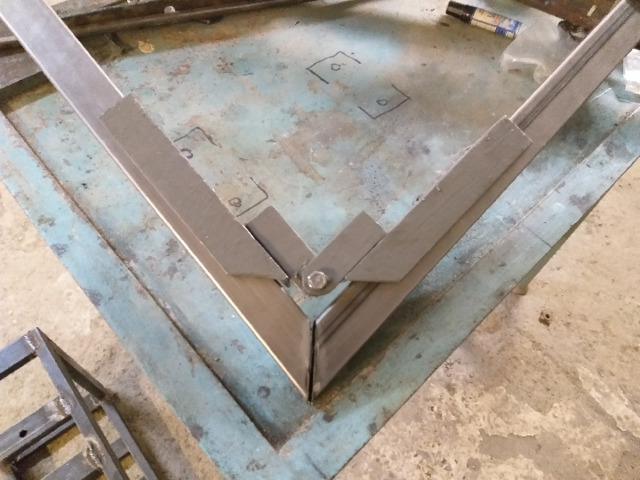

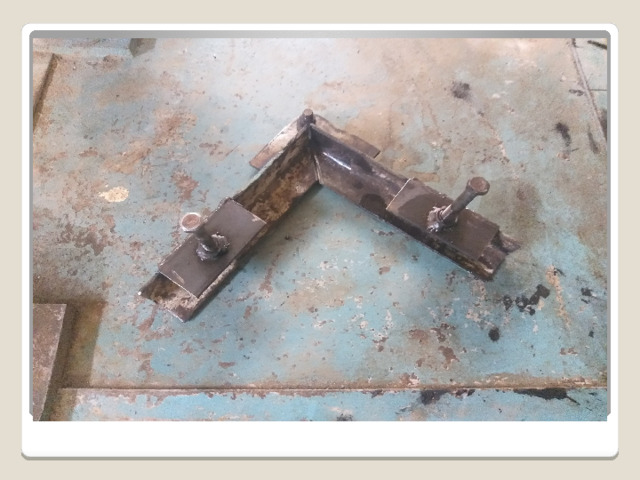

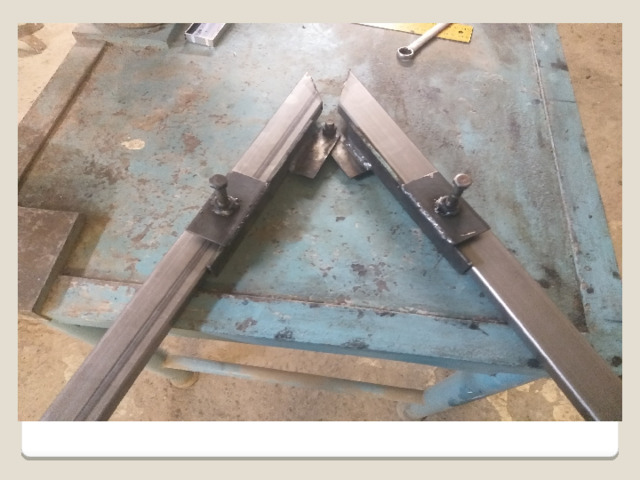

Соединили при помощи болта и гайки, готовые детали, так чтобы детали свободно двигались под любой угол. Получилось приспособление для сварки профильных труб под углом.

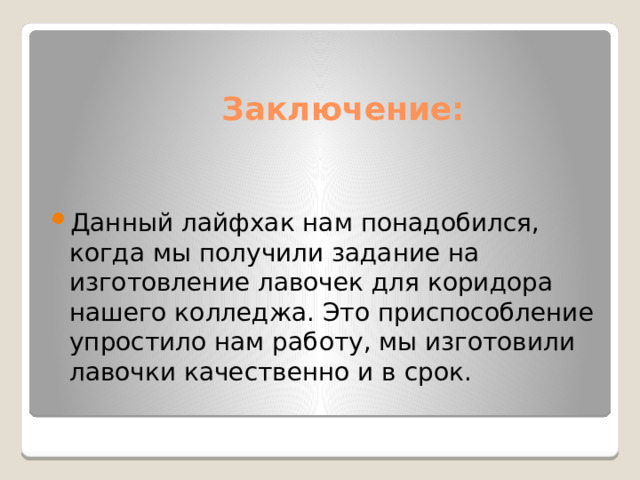

Заключение:

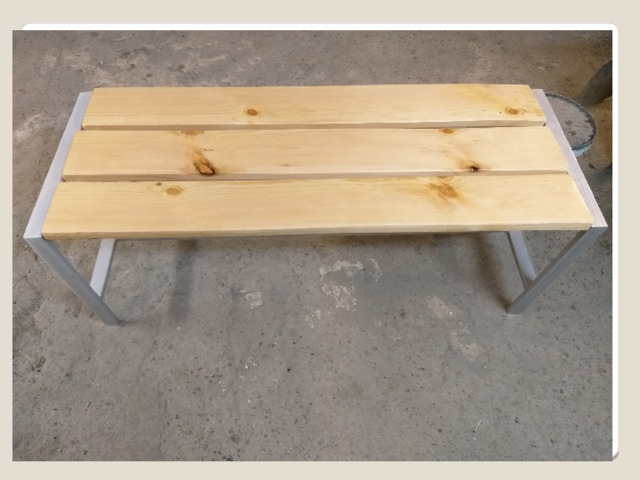

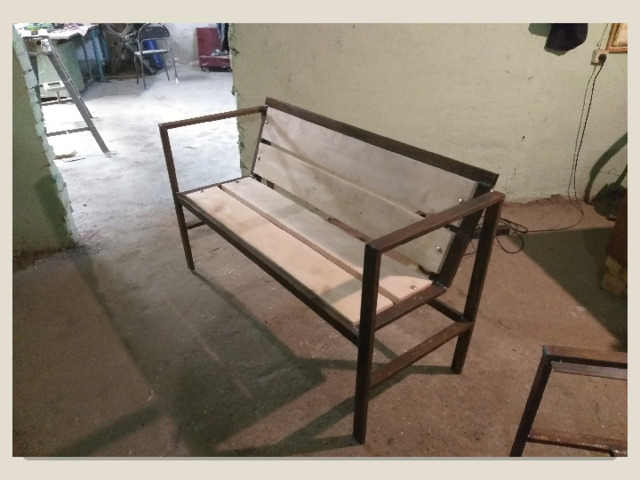

• Данный лайфхак нам понадобился, когда мы получили задание на изготовление лавочек для коридора нашего колледжа. Это приспособление упростило нам работу, мы изготовили лавочки качественно и в срок.
