Презентация "Программный способ записи алгоритмов (язык Паскаль)"

АЛГОРИТМЫ И ИХ ИСПОЛНИТЕЛИ

Программный способ

записи алгоритмов

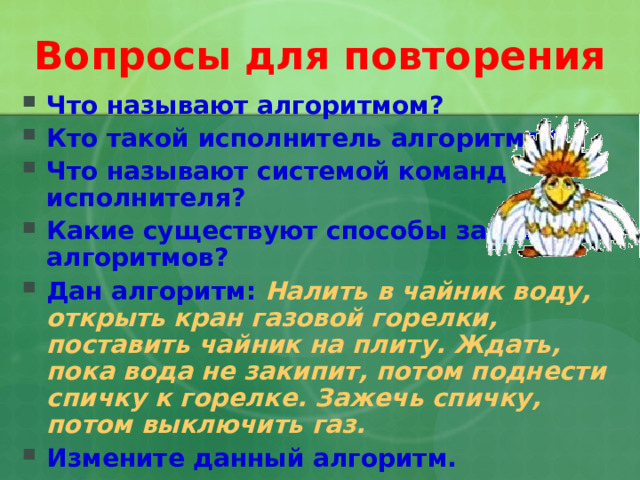

Вопросы для повторения

• Что называют алгоритмом?
• Кто такой исполнитель алгоритма?
• Что называют системой команд исполнителя?
• Какие существуют способы записи алгоритмов?
• Дан алгоритм: Налить в чайник воду, открыть кран газовой горелки, поставить чайник на плиту. Ждать, пока вода не закипит, потом поднести спичку к горелке. Зажечь спичку, потом выключить газ.
• Измените данный алгоритм.

Вопросы для повторения

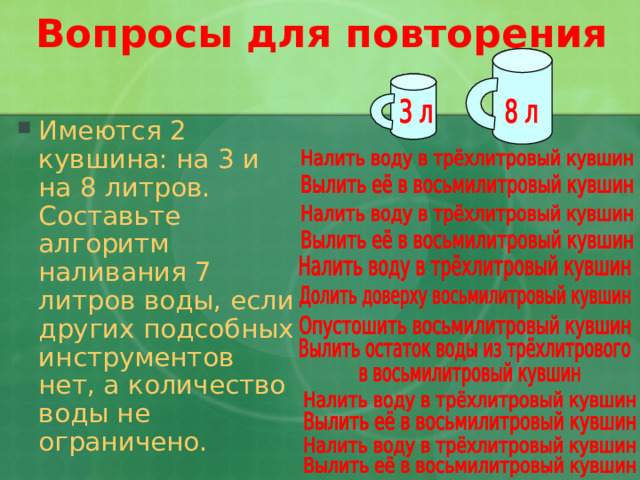

• Имеются 2 кувшина: на 3 и на 8 литров. Составьте алгоритм наливания 7 литров воды, если других подсобных инструментов нет, а количество воды не ограничено.

Вопросы для повторения

Вопросы для повторения

НАЧАЛО

• Составьте алгоритм вычисления площади прямоугольника со сторонами х и у.

Измерить линейкой

сторону х

Измерить линейкой

сторону у

Вычислить значение

площади по формуле

S=x*y

Записать результат

КОНЕЦ

Команда присваивания

• Команда присваивания обозначается знаком := (читается присвоить)
• А:=2 (ячейке памяти с именем А присвоить значение 2)
• В команде присваивания сначала выполняется правая часть команды, а потом – левая
• А:=А+2 (возьми значение, находящееся в ячейке памяти с именем А, прибавь к нему 2, результат положи в ячейку памяти с именем А)

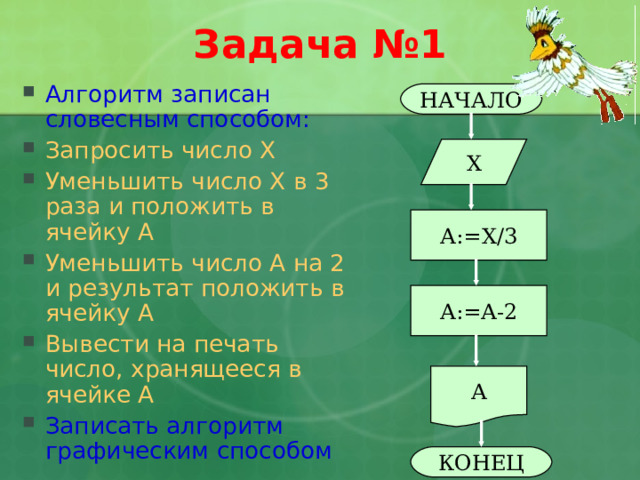

Задача №1

• Алгоритм записан словесным способом:
• Запросить число Х
• Уменьшить число Х в 3 раза и положить в ячейку А
• Уменьшить число А на 2 и результат положить в ячейку А
• Вывести на печать число, хранящееся в ячейке А
• Записать алгоритм графическим способом

НАЧАЛО

Х

А:=Х/3

А:=А-2

А

КОНЕЦ

Команды ввода аргументов на языке программирования PASCAL

• Read ( список аргументов через запятую );
• Читает с клавиатуры исходные данные и размещает их в соответствующих ячейках памяти, например:
• Read (A,B);
• Readln ( список аргументов через запятую );
• Читает с клавиатуры исходные данные и размещает их в соответствующих ячейках памяти, а потом переводит курсор на новую строку, например:
• Readln (C,T);

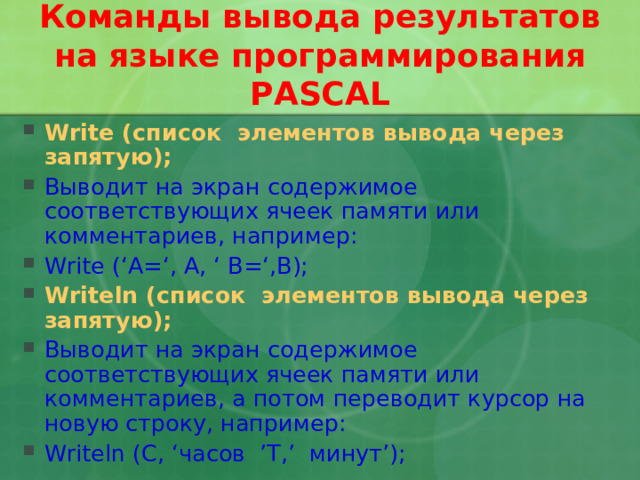

Команды вывода результатов на языке программирования PASCAL

• Write ( список элементов вывода через запятую );
• Выводит на экран содержимое соответствующих ячеек памяти или комментариев, например:
• Write (‘A=‘, A, ‘ B=‘,B);
• Writeln ( список элементов вывода через запятую );
• Выводит на экран содержимое соответствующих ячеек памяти или комментариев, а потом переводит курсор на новую строку, например:
• Writeln (C, ‘ часов ’T,’ минут ’);

Задача №2

НАЧАЛО

• Program z1;
• Uses crt;
• Var x,y,s,p,r: integer;
• Begin clrscr; { очистка экрана }
• Writeln (‘Vvedite 2 chisla’);
• Read (X,Y);
• S:=x+y;
• P:=x*y;
• R:=x-y;
• Writeln (‘S=‘,S); Writeln (‘P=‘,P);
• Writeln (‘R=‘,R);
• End.

Х ,Y

S := X+Y

P := X*Y

R := X-Y

S,P,R

КОНЕЦ

Домашнее задание:

• Задача. Составить блок-схему и программу вычисления площади фигуры:
