Презентация Рубка металла

СПБ ГБПОУ Индустриально-судостроительный лицей

Дисциплина «Основы слесарных и сборочных работ»

Тема: Резка металла

Разработал: преподаватель

технологии

Бембеев И.В.

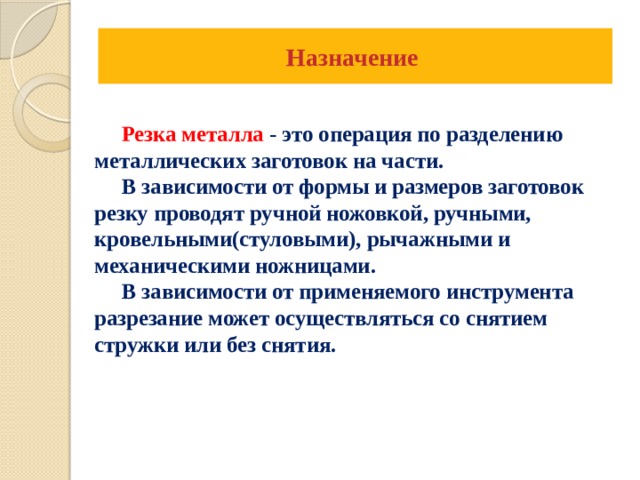

Назначение

Резка металла - это операция по разделению металлических заготовок на части.

В зависимости от формы и размеров заготовок резку проводят ручной ножовкой, ручными, кровельными(стуловыми), рычажными и механическими ножницами.

В зависимости от применяемого инструмента разрезание может осуществляться со снятием стружки или без снятия.

Инструменты и приспособления, применяемые при резке металла

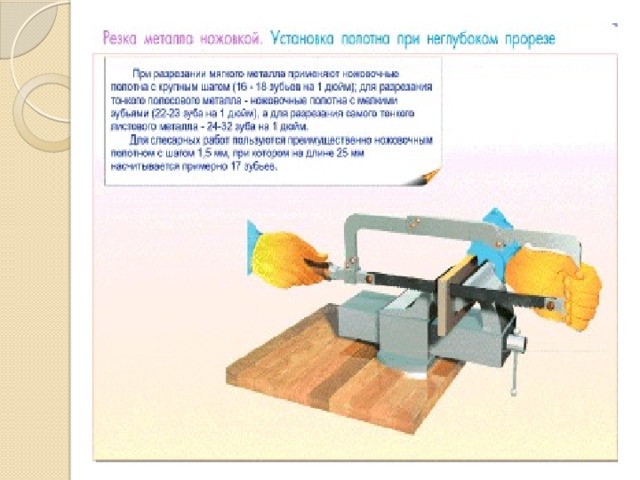

Ручные слесарные ножовки предназначены в основном для разрезания сортового и профильного проката вручную, а также для разрезания толстых листов и полос, прорезания пазов и шлицев в головках винтов, обрезания заготовок по контуру и других работ.

Инструменты и приспособления, применяемые при резке металла

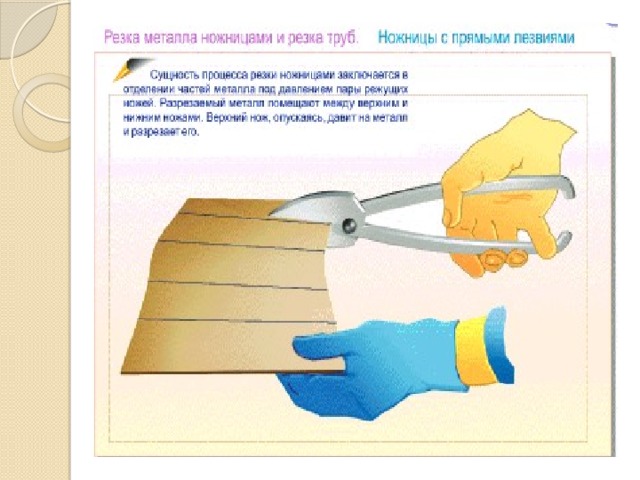

Ручные ножницы бывают правыми и левыми. У правых ножниц скос на режущей части на каждой из половин находится с правой стороны, а у левых - с левой.

Инструменты и приспособления, применяемые при резке металла

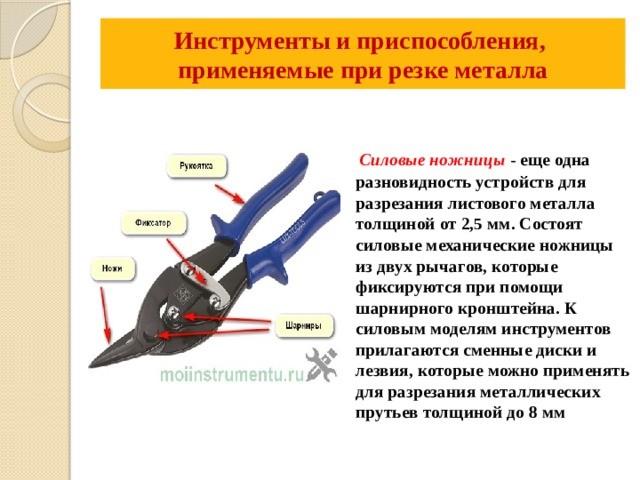

Силовые ножницы - еще одна разновидность устройств для разрезания листового металла толщиной от 2,5 мм. Состоят силовые механические ножницы из двух рычагов, которые фиксируются при помощи шарнирного кронштейна. К силовым моделям инструментов прилагаются сменные диски и лезвия, которые можно применять для разрезания металлических прутьев толщиной до 8 мм

Инструменты и приспособления, применяемые при резке металла

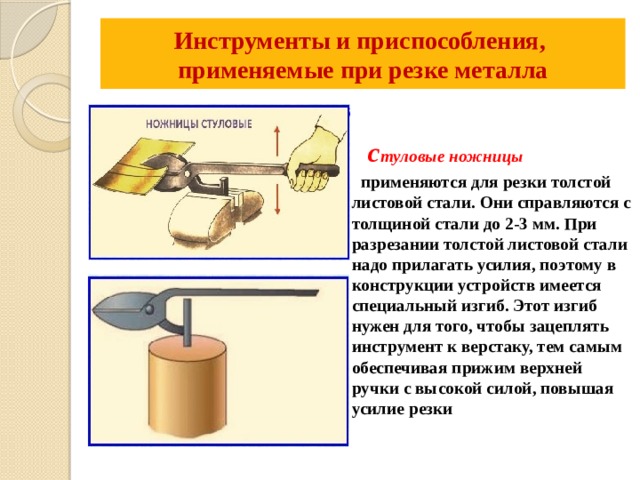

с туловые ножницы

применяются для резки толстой листовой стали. Они справляются с толщиной стали до 2-3 мм. При разрезании толстой листовой стали надо прилагать усилия, поэтому в конструкции устройств имеется специальный изгиб. Этот изгиб нужен для того, чтобы зацеплять инструмент к верстаку, тем самым обеспечивая прижим верхней ручки с высокой силой, повышая усилие резки

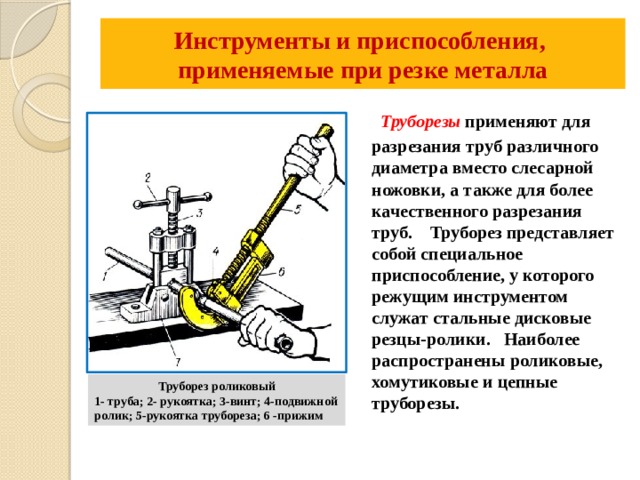

Труборез роликовый

1- труба; 2- рукоятка; 3-винт; 4-подвижной ролик; 5-рукоятка трубореза; 6 -прижим

Инструменты и приспособления, применяемые при резке металла

Труборезы   применяют для разрезания труб различного диаметра вместо слесарной ножовки, а также для более качественного разрезания труб. Труборез представляет собой специальное приспособление, у которого режущим инструментом служат стальные дисковые резцы-ролики. Наиболее распространены роликовые, хомутиковые и цепные труборезы.

Инструменты и приспособления, применяемые при резке металла

Труборез роликовый

Ручной роликовый труборез

Труборез хомутиковый

Труборез цепной

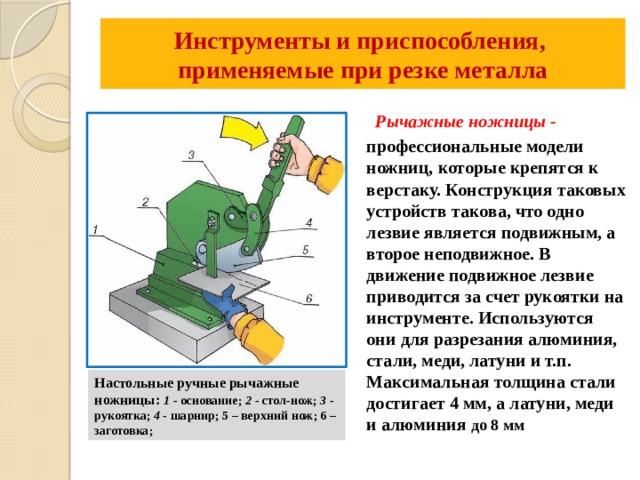

Настольные ручные рычажные ножницы: 1 - основание; 2 - стол-нож; 3 - рукоятка; 4 - шарнир; 5 – верхний нож; 6 – заготовка;

Инструменты и приспособления, применяемые при резке металла

Рычажные ножницы - профессиональные модели ножниц, которые крепятся к верстаку. Конструкция таковых устройств такова, что одно лезвие является подвижным, а второе неподвижное. В движение подвижное лезвие приводится за счет рукоятки на инструменте. Используются они для разрезания алюминия, стали, меди, латуни и т.п. Максимальная толщина стали достигает 4 мм, а латуни, меди и алюминия до 8 мм

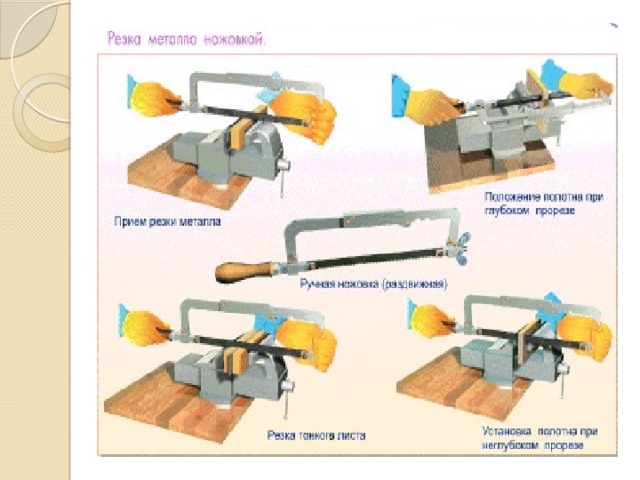

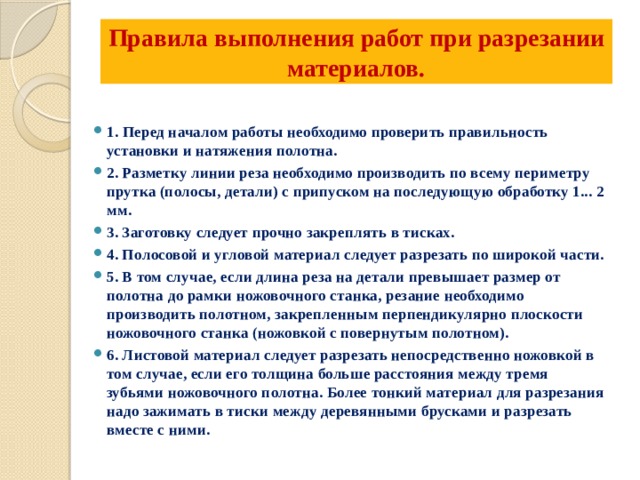

Правила выполнения работ при разрезании материалов.

• 1. Перед началом работы необходимо проверить правильность установки и натяжения полотна.
• 2. Разметку линии реза необходимо производить по всему периметру прутка (полосы, детали) с припуском на последующую обработку 1... 2 мм.
• 3. Заготовку следует прочно закреплять в тисках.
• 4. Полосовой и угловой материал следует разрезать по широкой части.

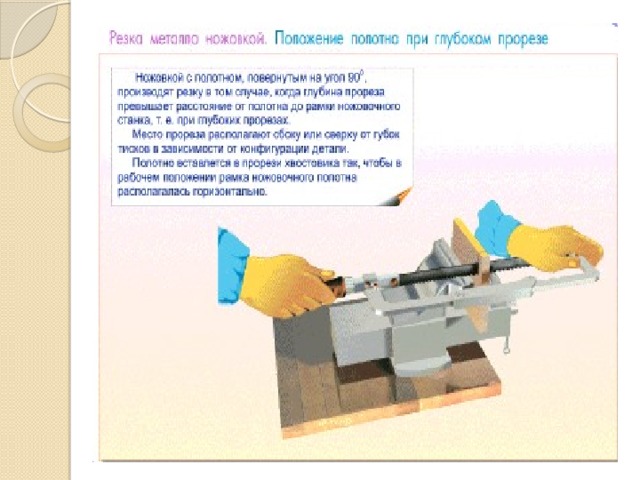

• 5. В том случае, если длина реза на детали превышает размер от полотна до рамки ножовочного станка, резание необходимо производить полотном, закрепленным перпендикулярно плоскости ножовочного станка (ножовкой с повернутым полотном).

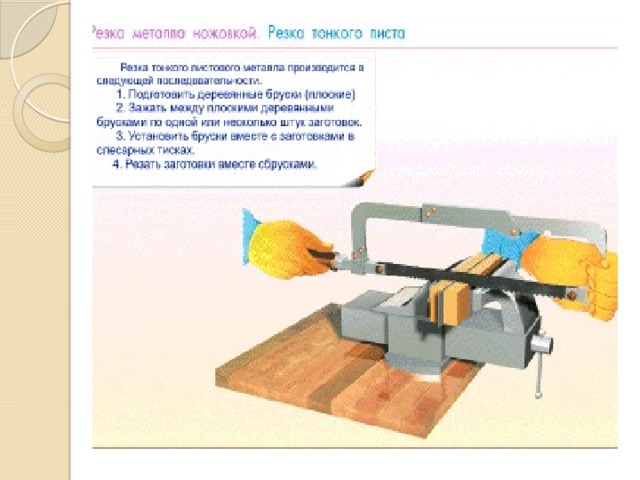

• 6. Листовой материал следует разрезать непосредственно ножовкой в том случае, если его толщина больше расстояния между тремя зубьями ножовочного полотна. Более тонкий материал для разрезания надо зажимать в тиски между деревянными брусками и разрезать вместе с ними.

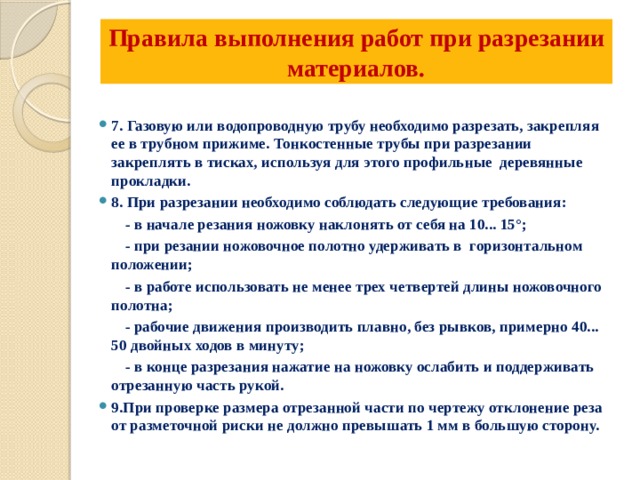

Правила выполнения работ при разрезании материалов.

• 7. Газовую или водопроводную трубу необходимо разрезать, закрепляя ее в трубном прижиме. Тонкостенные трубы при разрезании закреплять в тисках, используя для этого профильные деревянные прокладки.

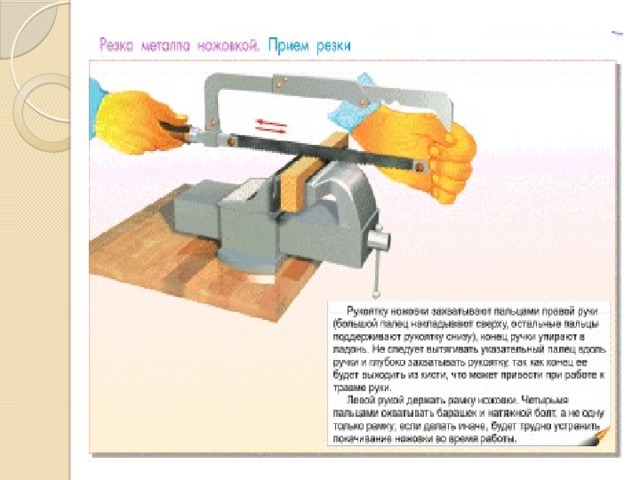

• 8. При разрезании необходимо соблюдать следующие требования:

- в начале резания ножовку наклонять от себя на 10... 15°;

- при резании ножовочное полотно удерживать в горизонтальном положении;

- в работе использовать не менее трех четвертей длины ножовочного полотна;

- рабочие движения производить плавно, без рывков, примерно 40... 50 двойных ходов в минуту;

- в конце разрезания нажатие на ножовку ослабить и поддерживать отрезанную часть рукой.

• 9.При проверке размера отрезанной части по чертежу отклонение реза от разметочной риски не должно превышать 1 мм в большую сторону.

Правила выполнения работ при разрезании материалов.

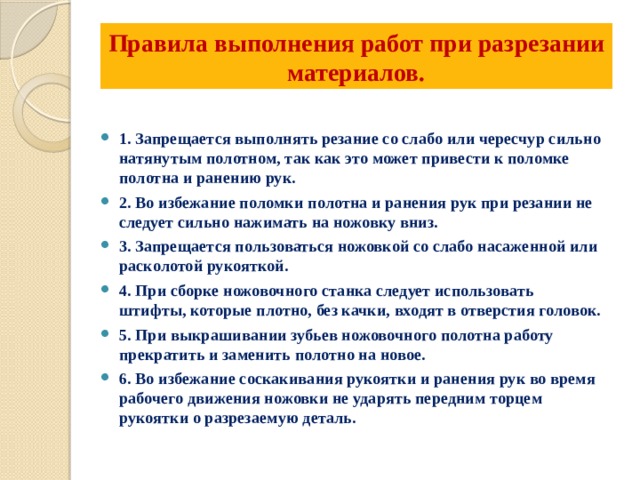

• 1. Запрещается выполнять резание со слабо или чересчур сильно натянутым полотном, так как это может привести к поломке полотна и ранению рук.
• 2. Во избежание поломки полотна и ранения рук при резании не следует сильно нажимать на ножовку вниз.
• 3. Запрещается пользоваться ножовкой со слабо насаженной или расколотой рукояткой.
• 4. При сборке ножовочного станка следует использовать штифты, которые плотно, без качки, входят в отверстия головок.
• 5. При выкрашивании зубьев ножовочного полотна работу прекратить и заменить полотно на новое.
• 6. Во избежание соскакивания рукоятки и ранения рук во время рабочего движения ножовки не ударять передним торцем рукоятки о разрезаемую деталь.

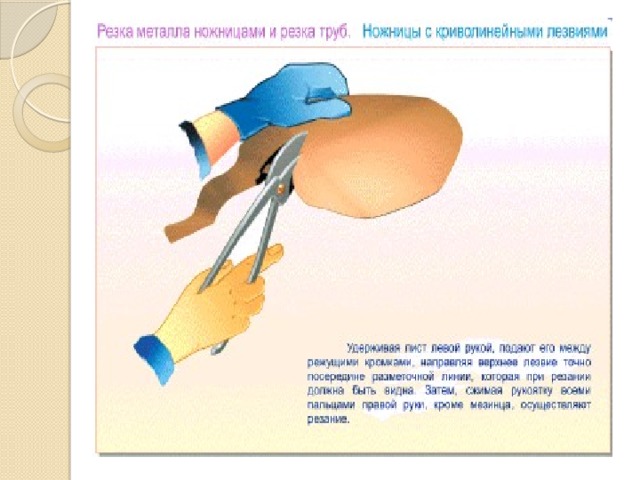

Основные правила резания листового металла толщиной до 0,7 мм ручными ножницами

• 1. При разметке вырезаемой детали необходимо предусматривать припуск до 0,5 мм на последующую обработку.
• 2. Разрезание следует производить острозаточенными ножницами в рукавицах.
• 3. Разрезаемый лист располагать строго перпендикулярно лезвиям ножниц.
• 4. В конце реза не следует сводить ножницы полностью во избежание надрыва металла.
• 5. Необходимо следить за состоянием оси-винта ножниц. Если ножницы начинают «мять» металл, нужно слегка подтянуть винт.
• 6. При резании материала толщиной более 0,5 мм (или при затрудненном нажатии на ручки ножниц) необходимо одну из ручек прочно закрепить в тисках.
• 7. При вырезании детали криволинейной формы, например круга, необходимо соблюдать следующую последовательность действий:
• -разметить контур детали и вырезать заготовку прямым резом с припуском 5... 6 мм;
• -вырезать деталь по разметке, поворачивая заготовку по часо­вой стрелке.
• 8. Резание следует производить точно по линии разметки (отклонения допускаются не более 0,5 мм). Максимальная величина «зареза» в углах не должна быть более 0,5 мм.

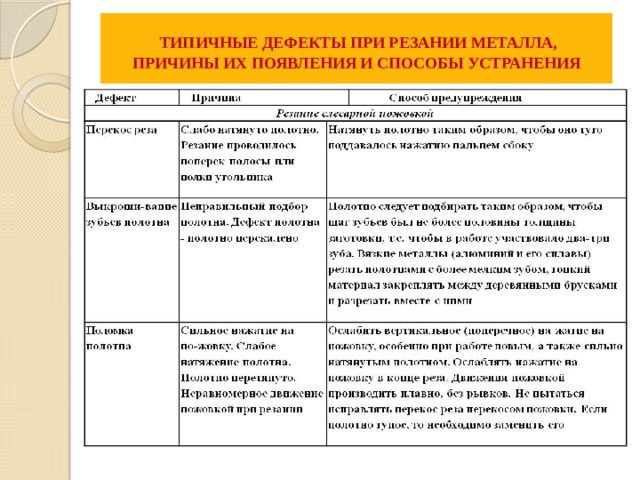

ТИПИЧНЫЕ ДЕФЕКТЫ ПРИ РЕЗАНИИ МЕТАЛЛА, ПРИЧИНЫ ИХ ПОЯВЛЕНИЯ И СПОСОБЫ УСТРАНЕНИЯ

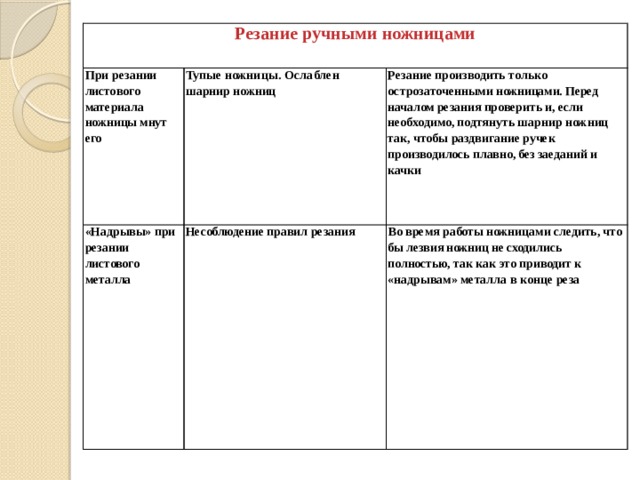

Резание ручными ножницами

При реза нии листо вого мате риала нож ницы мнут его

Тупые ножни цы. Ослаблен шарнир нож ниц

«Надрывы» при резании листового металла

Несоблюде ние правил резания

Резание производить только острозато ченными ножницами. Перед началом резан ия проверить и, если необходимо, подтя нуть шарнир ножниц так, чтобы раздвига ние ручек производилось плавно, без заеда ний и качки

Во время работы ножницами следить, что­ бы лезвия ножниц не сходились полностью, так как это приводит к «надрывам» метал ла в конце реза

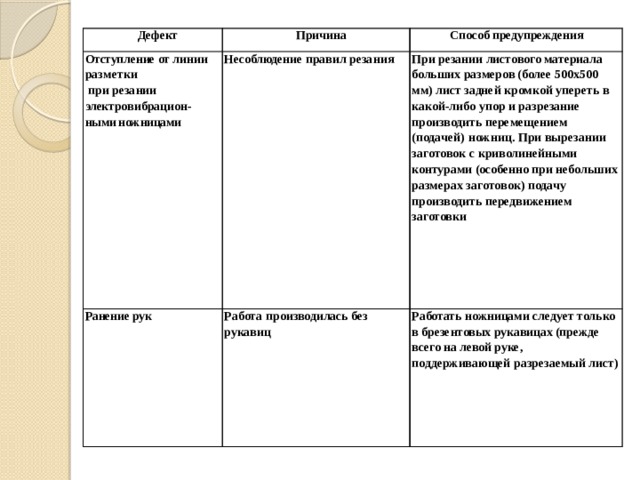

Дефект

Причина

Отступле ние от ли нии размет ки

Способ предупреждения

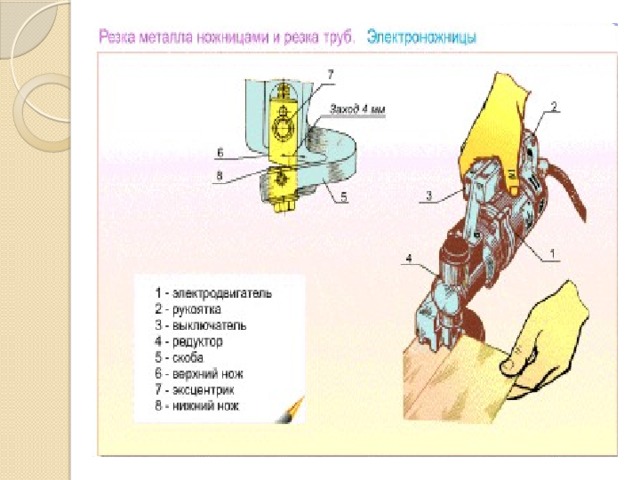

при реза нии электро вибрацион- ными нож ницами

Несоблюде ние правил резания

Ранение рук

При резании листового материала больших размеров (более 500x500 мм) лист задней кромкой упереть в какой-либо упор и раз резание производить перемещением (пода чей) ножниц. При вырезании заготовок с криволинейными контурами (особенно при небольших размерах заготовок) подачу производить передвижением заготовки

Работа про изводилась без рукавиц

Работать ножницами следует только в бре зентовых рукавицах (прежде всего на левой руке, поддерживающей разрезаемый лист)

Продолжение 6 вопроса

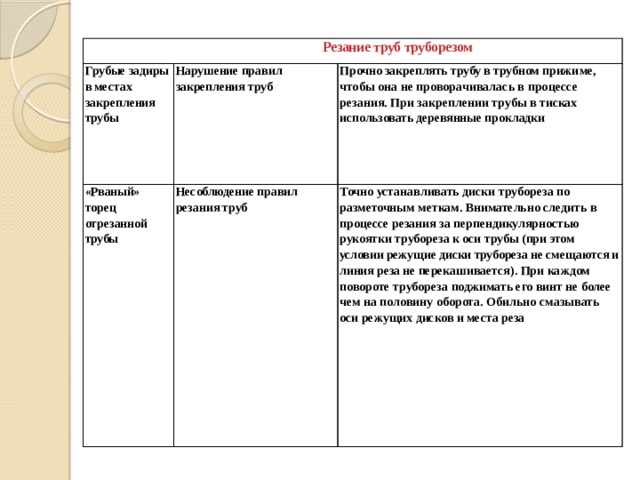

Резание труб труборезом

Грубые за диры в мес тах закреп ления трубы

Нарушение правил за крепления труб

«Рваный» торец отре занной трубы

Прочно закреплять трубу в трубном прижи ме, чтобы она не проворачивалась в про цессе резания. При закреплении трубы в тисках использовать деревянные прокладки

Несоблюде ние правил резания труб

Точно устанавливать диски трубореза по разметочным меткам. Внимательно следить в процессе резания за перпендикулярностью рукоятки трубореза к оси трубы (при этом условии режущие диски труборе за не смещаются и линия реза не перекаши вается). При каждом повороте трубореза поджимать его винт не более чем на поло вину оборота. Обильно смазывать оси режущих дисков и места реза
