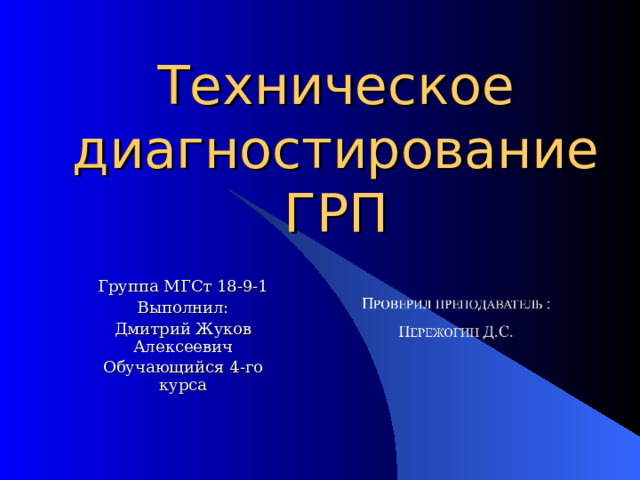

Техническое диагностирование ГРП

Группа МГСт 18-9-1

Выполнил:

Дмитрий Жуков Алексеевич

Обучающийся 4-го курса

Техническое диагностирование технологического газового оборудования газорегуляторных пунктов

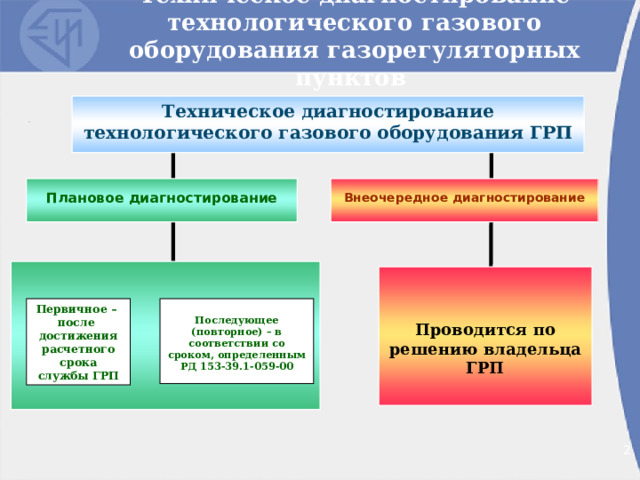

Техническое диагностирование технологического газового оборудования ГРП

Плановое диагностирование

Внеочередное диагностирование

Проводится по решению владельца ГРП

Первичное – после достижения расчетного срока службы ГРП

Последующее (повторное) – в соответствии со сроком, определенным РД 153-39.1-059-00

2

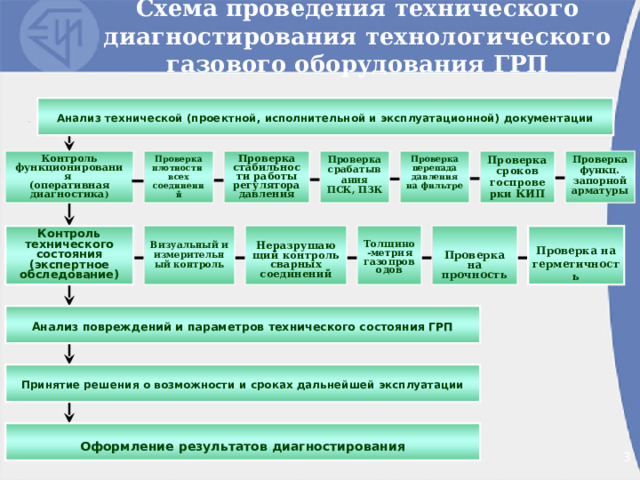

Схема проведения технического диагностирования технологического газового оборудования ГРП

Анализ технической (проектной, исполнительной и эксплуатационной) документации

Контроль функционирования

(оперативная диагностика )

Проверка функц. запорной арматуры

Проверка сроков госпроверки КИП

Проверка стабильности работы регулятора давления

Проверка плотности всех соединений

Проверка срабатывания ПСК, ПЗК

Проверка перепада давления на фильтре

Визуальный и измерительный контроль

Неразрушающий контроль сварных соединений

Контроль технического состояния (экспертное обследование)

Толщино-метрия газопроводов

Проверка на прочность

Проверка на герметичность

Анализ повреждений и параметров технического состояния ГРП

Принятие решения о возможности и сроках дальнейшей эксплуатации

Оформление результатов диагностирования

2

• 2

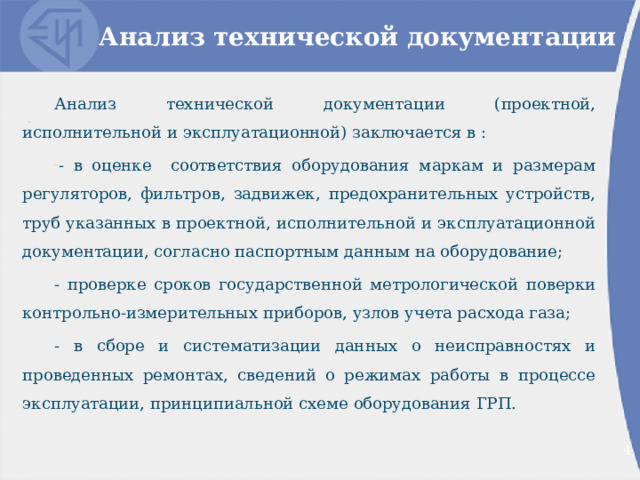

Анализ технической документации

Анализ технической документации (проектной, исполнительной и эксплуатационной) заключается в :

• - в оценке соответствия оборудования маркам и размерам регуляторов, фильтров, задвижек, предохранительных устройств, труб указанных в проектной, исполнительной и эксплуатационной документации, согласно паспортным данным на оборудование;

- проверке сроков государственной метрологической поверки контрольно-измерительных приборов, узлов учета расхода газа;

- в сборе и систематизации данных о неисправностях и проведенных ремонтах, сведений о режимах работы в процессе эксплуатации, принципиальной схеме оборудования ГРП.

2

• 2

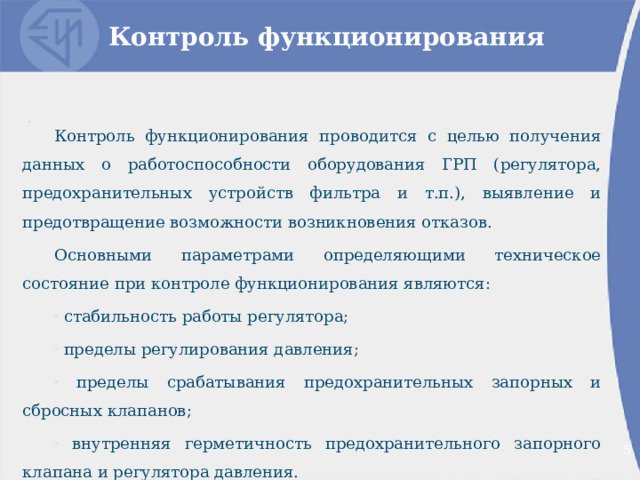

Контроль функционирования

Контроль функционирования проводится с целью получения данных о работоспособности оборудования ГРП (регулятора, предохранительных устройств фильтра и т.п.), выявление и предотвращение возможности возникновения отказов.

Основными параметрами определяющими техническое состояние при контроле функционирования являются:

• стабильность работы регулятора;
• пределы регулирования давления;
• пределы срабатывания предохранительных запорных и сбросных клапанов;
• внутренняя герметичность предохранительного запорного клапана и регулятора давления.

2

• 2

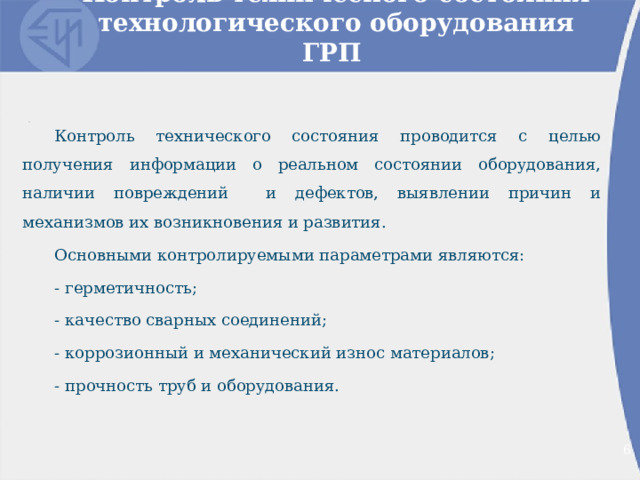

Контроль технического состояния технологического оборудования ГРП

Контроль технического состояния проводится с целью получения информации о реальном состоянии оборудования, наличии повреждений и дефектов, выявлении причин и механизмов их возникновения и развития.

Основными контролируемыми параметрами являются:

- герметичность;

- качество сварных соединений;

- коррозионный и механический износ материалов;

- прочность труб и оборудования.

2

• 2

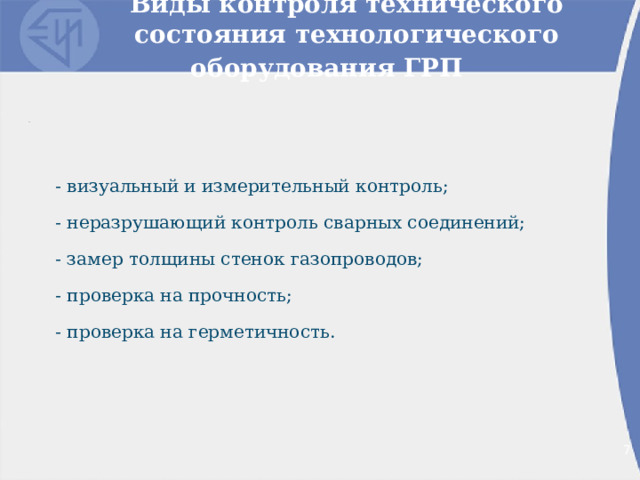

Виды контроля технического состояния технологического оборудования ГРП

- визуальный и измерительный контроль;

- неразрушающий контроль сварных соединений;

- замер толщины стенок газопроводов;

- проверка на прочность;

- проверка на герметичность.

2

• 2

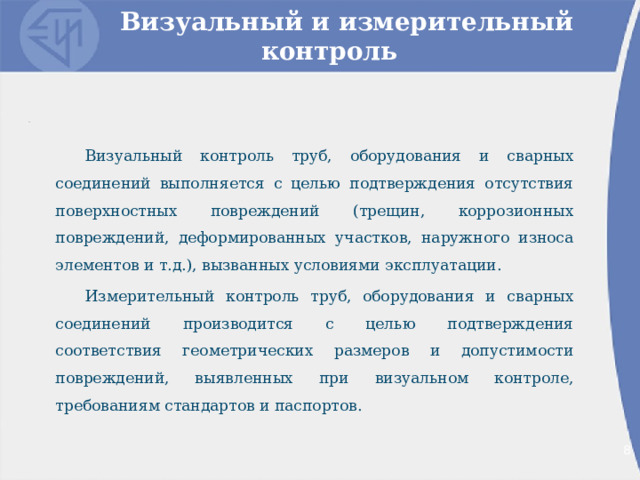

Визуальный и измерительный контроль

Визуальный контроль труб, оборудования и сварных соединений выполняется с целью подтверждения отсутствия поверхностных повреждений (трещин, коррозионных повреждений, деформированных участков, наружного износа элементов и т.д.), вызванных условиями эксплуатации.

Измерительный контроль труб, оборудования и сварных соединений производится с целью подтверждения соответствия геометрических размеров и допустимости повреждений, выявленных при визуальном контроле, требованиям стандартов и паспортов.

2

• 2

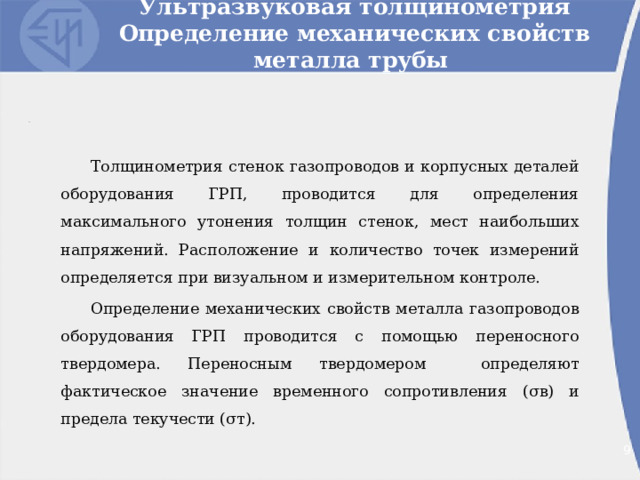

Ультразвуковая толщинометрия Определение механических свойств металла трубы

Толщинометрия стенок газопроводов и корпусных деталей оборудования ГРП, проводится для определения максимального утонения толщин стенок, мест наибольших напряжений. Расположение и количество точек измерений определяется при визуальном и измерительном контроле.

Определение механических свойств металла газопроводов оборудования ГРП проводится с помощью переносного твердомера. Переносным твердомером определяют фактическое значение временного сопротивления ( σ в) и предела текучести ( σ т).

2

• 2

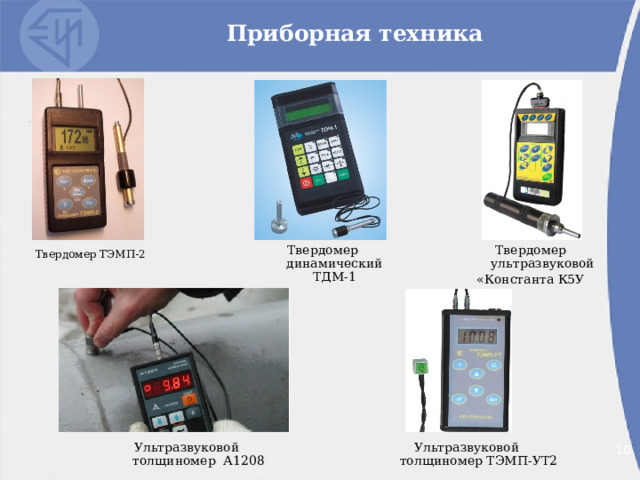

Приборная техника

Твердомер динамический ТДМ-1

Твердомер ультразвуковой

«Константа К5У

Твердомер ТЭМП-2

2

• 2

Ультразвуковой толщиномер А1208

Ультразвуковой толщиномер ТЭМП-УТ2
