Компрессор. Что это такое?

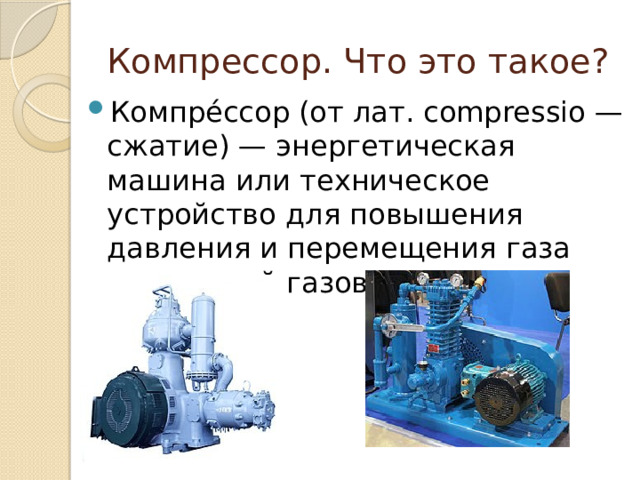

• Компре́ссор (от лат. compressio — сжатие) — энергетическая машина или техническое устройство для повышения давления и перемещения газа или смесей газов (рабочей среды).

Принцип работы компрессора

• Компрессор имеет входную камеру, рабочую полость и выходную камеру. Газ из входного патрубка попадает в рабочую полость в которой происходит повышение давление газа за счет преобразования энергии, затем выводится в выходную камеру и попадает в выходной патрубок. К выходному патрубку присоединена сеть, на которую работает компрессор. К компрессору подводится энергия, которая используется для повышения  давления  газа за счёт взаимодействия последнего с подвижной частью компрессора.
• К валу компрессора имеющего механический принцип действия подводится механическая энергия ( крутящий момент ) от привода, которая в результате силового взаимодействия рабочую полости подвижной части компрессора и газа преобразуется в  кинетическую энергию , а затем во  внутреннюю энергию  газа.
• В процессе повышения давления рабочей среды от начального до конечного часть энергии преобразуется в тепло, что приводит к повышению конечной температуры рабочей среды.
• Состав газа существенно влияет на параметры компрессора за счет своих  термодинамических свойств  описываемых  уравнением состояния газа .

Виды компрессоров.

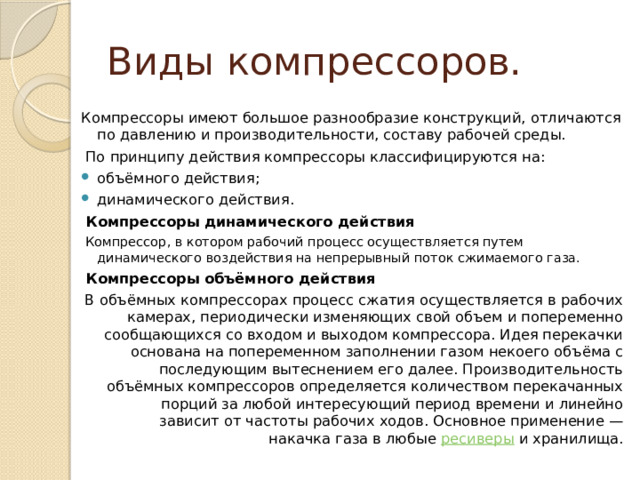

Компрессоры имеют большое разнообразие конструкций, отличаются по давлению и производительности, составу рабочей среды.

  По принципу действия компрессоры классифицируются на:

• объёмного действия;
• динамического действия.

Компрессоры динамического действия

Компрессор, в котором рабочий процесс осуществляется путем динамического воздействия на непрерывный поток сжимаемого газа.

Компрессоры объёмного действия

В объёмных компрессорах процесс сжатия осуществляется в рабочих камерах, периодически изменяющих свой объем и попеременно сообщающихся со входом и выходом компрессора. Идея перекачки основана на попеременном заполнении газом некоего объёма с последующим вытеснением его далее. Производительность объёмных компрессоров определяется количеством перекачанных порций за любой интересующий период времени и линейно зависит от частоты рабочих ходов. Основное применение — накачка газа в любые  ресиверы  и хранилища.

К компрессорам объёмного действия относят:

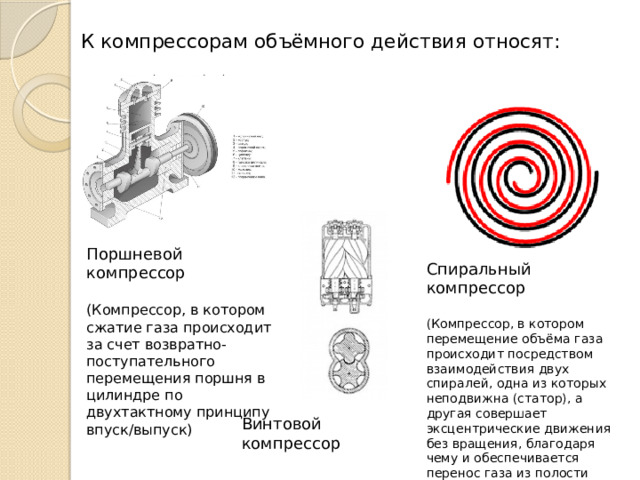

Поршневой компрессор

(Компрессор, в котором сжатие газа происходит за счет возвратно-поступательного перемещения поршня в цилиндре по двухтактному принципу впуск/выпуск)

Спиральный компрессор

(Компрессор, в котором перемещение объёма газа происходит посредством взаимодействия двух спиралей, одна из которых неподвижна (статор), а другая совершает эксцентрические движения без вращения, благодаря чему и обеспечивается перенос газа из полости всасывания в полость нагнетания.)

Винтовой компрессор

Применение

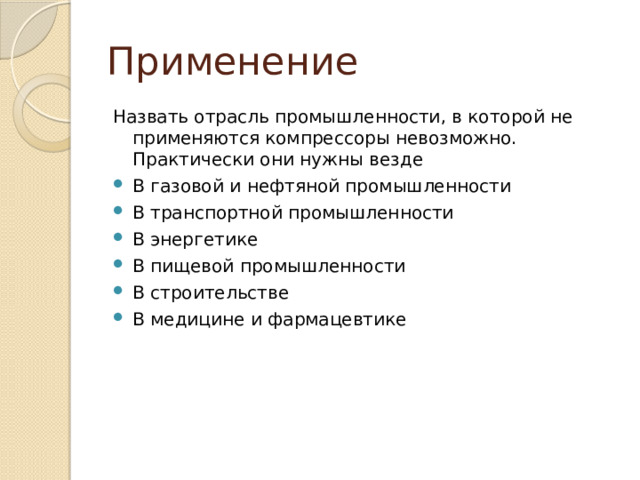

Назвать отрасль промышленности, в которой не применяются компрессоры невозможно. Практически они нужны везде

• В газовой и нефтяной промышленности
• В транспортной промышленности
• В энергетике
• В пищевой промышленности
• В строительстве
• В медицине и фармацевтике
