Умный свет

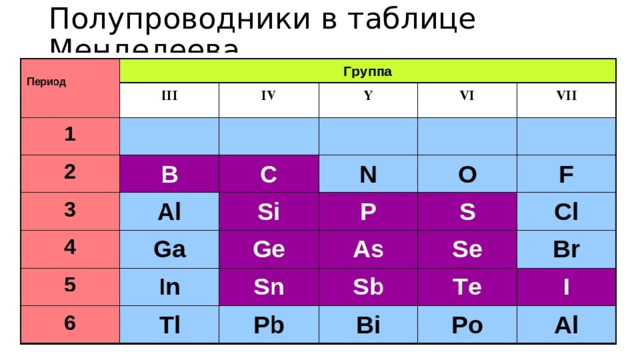

Полупроводники в таблице Менделеева

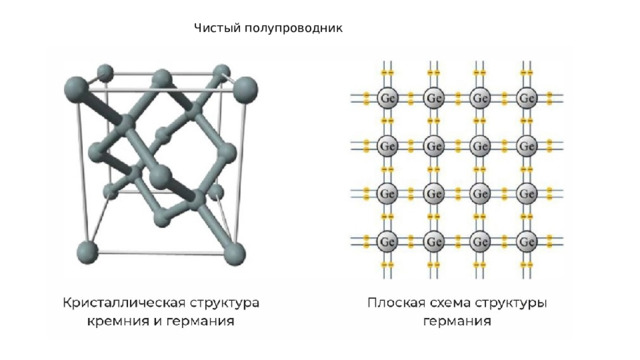

Чистый полупроводник
Примесная проводимость
Акцепторная примесь (p-типа )
Донорная примесь (n- типа)
Преобладающие носители - дырки
Преобладающие носители - электроны
Светодиод
И получается, что в тот момент, когда к светодиоду подается прямое напряжение (на плюсовую ногу подается плюс, а на минусовую минус) происходит движение заряженных частиц через барьер и запускается процесс рекомбинации электрона и «дырки» в области P - N – перехода, который и сопровождается выделением энергии в виде фотона и небольшого количества тепла.
Чтобы светодиод излучал свет в диапазоне 400 – 700 нм специалистам пришлось провести не одну сотню экспериментов. В результате, которых появились такие новые соединения как: арсенид галлия, фосфид галлия и другие сложные формы.
Соберём цепь по схеме:
Потенциометр
Потенциометр – это переменный резистор, сопротивление которого можно регулировать механическим способом от 0 до номинала. Потенциометры используются в качестве делителя напряжения для его плавной регулировки.
Простая схема для управления светодиодом.
Фоторезистор - это полупроводниковый прибор, сопротивление (проводимость)
которого изменяется в зависимости от уровня освещенности чувствительной части изделия.
У данного элемента нет P-N перехода, а это значит что определенного направления протекания тока тоже нет. То есть абсолютно без разницы, каким образом подключать фоторезистор, так как он неполярный элемент.

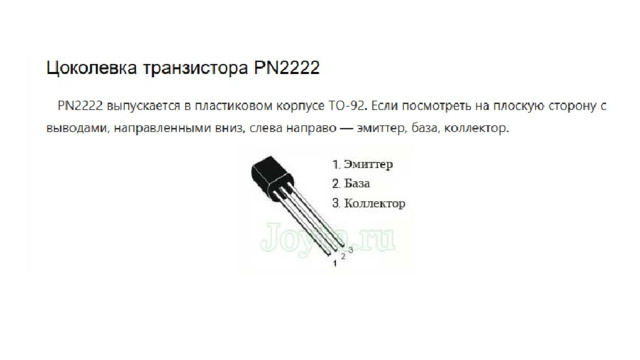

Биполярный кремниевый транзистор малой мощности. Используется в усилителях и схемах переключения.
Принцип действия и схема включения транзисторов.
Существуют два вида биполярных транзисторов:
Условное обозначение транзисторов.
