Универсальные грузоподъёмные машины

МДК 01.02 Основное оборудование для производства сварных конструкций

Специальность: 22.02.02 Сварочное производство , 2-й год обучения

Разработала: преподаватель высшей категории АСК Дон ГТУ

Шишкина Людмила Николаевна

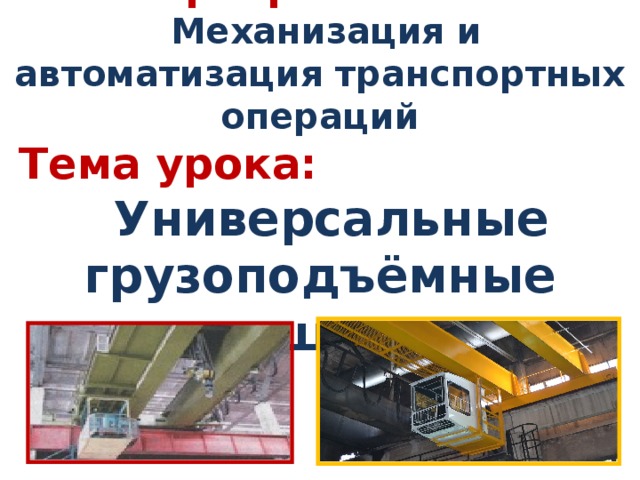

Тема программы:

Механизация и автоматизация транспортных операций

Тема урока:

Универсальные грузоподъёмные машины

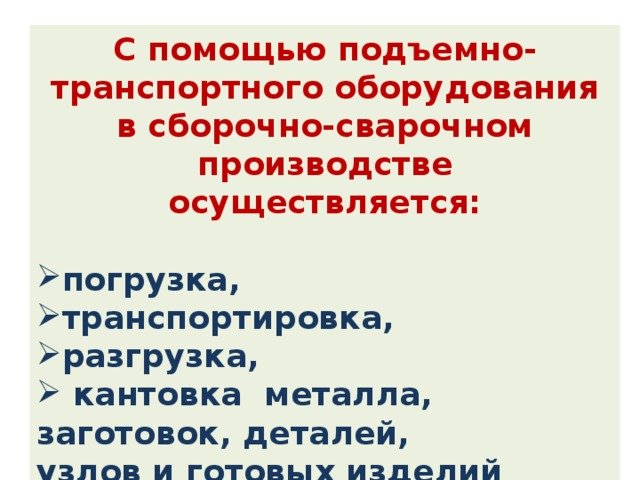

С помощью подъемно-транспортного оборудования в сборочно-сварочном производстве осуществляется:

• погрузка,
• транспортировка,
• разгрузка,
• кантовка металла, заготовок, деталей,

узлов и готовых изделий

на всех стадиях технологического процесса.

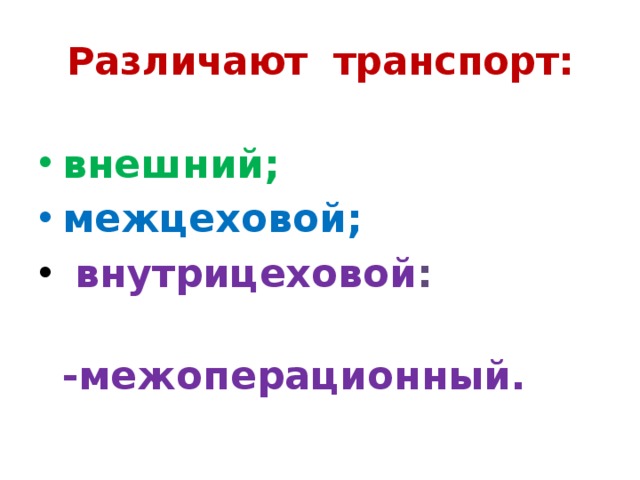

Различают транспорт:

• внешний;

• межцеховой;

• внутрицеховой :

-межоперационный.

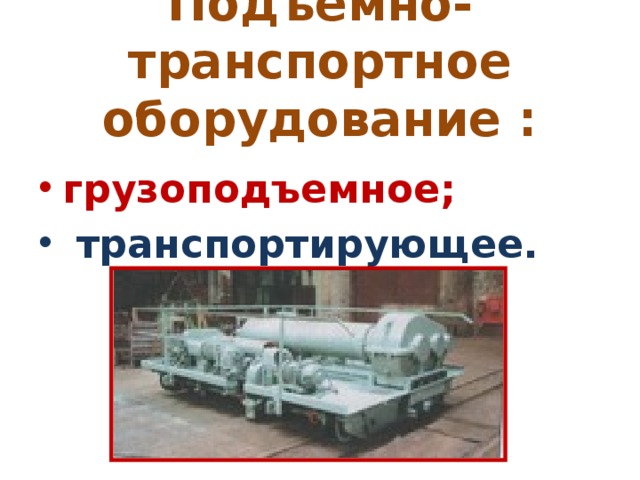

Подъемно-транспортное оборудование :

• грузоподъемное;

• транспортирующее.

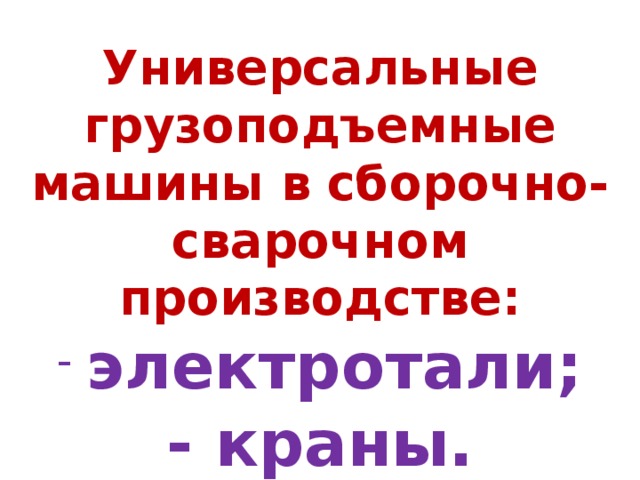

Универсальные грузоподъемные машины в сборочно- сварочном производстве:

• электротали;

- краны.

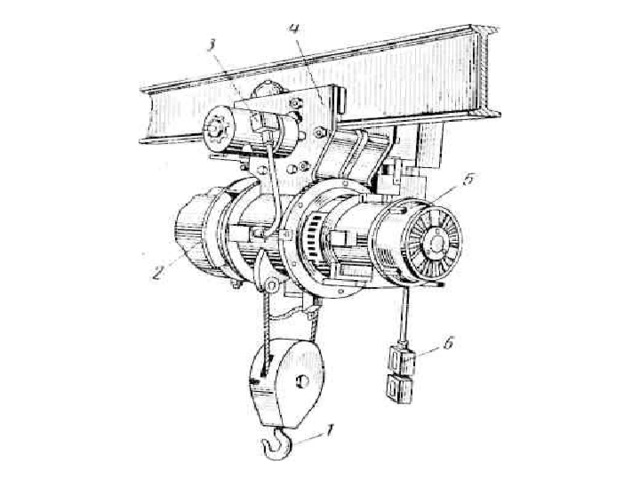

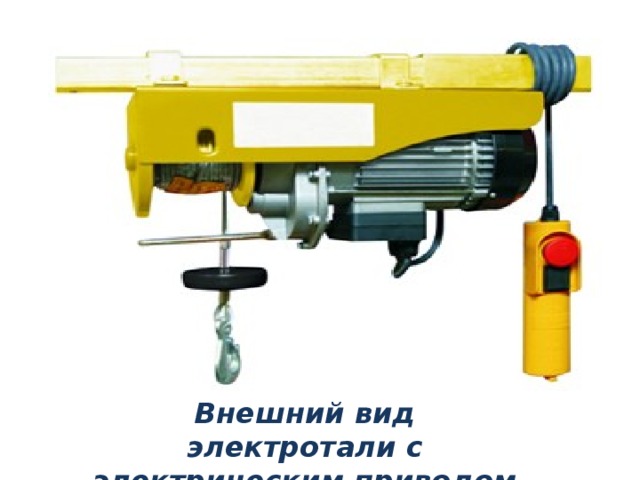

Внешний вид электротали с электрическим приводом

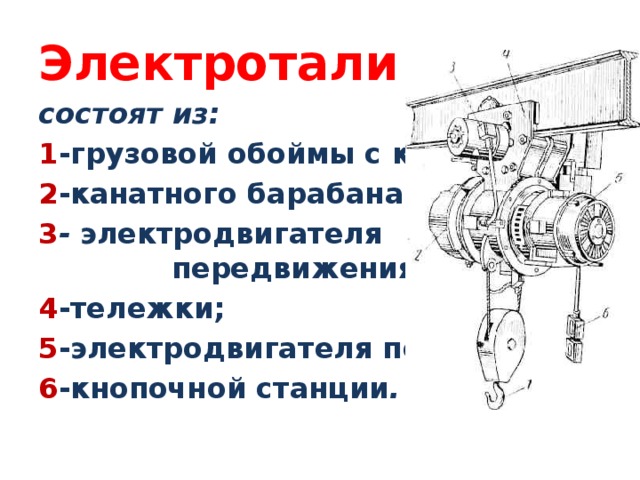

Электротали

состоят из:

1 -грузовой обоймы с крюком ;

2 -канатного барабана;

3 - электродвигателя передвижения ;

4 -тележки;

5 -электродвигателя подъема ;

6 -кнопочной станции .

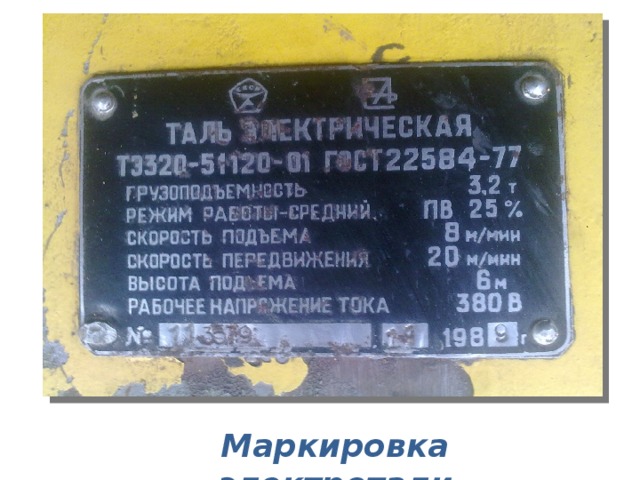

Маркировка электротали

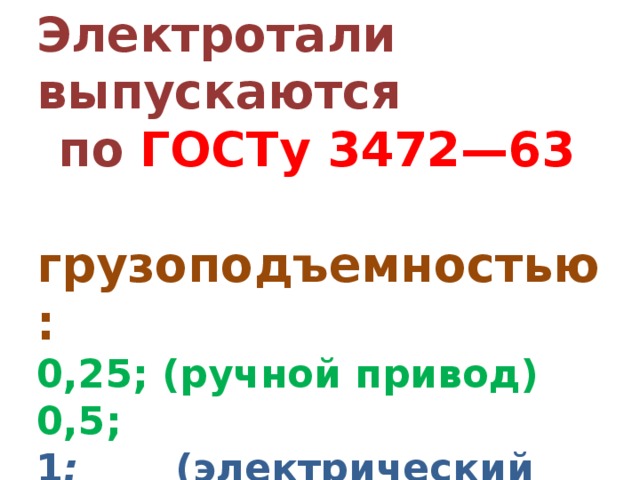

Электротали выпускаются

по ГОСТу 3472—63

грузоподъемностью:

0,25; (ручной привод)

0,5;

1 ; (электрический привод)

2;

3,2;

5 тс.

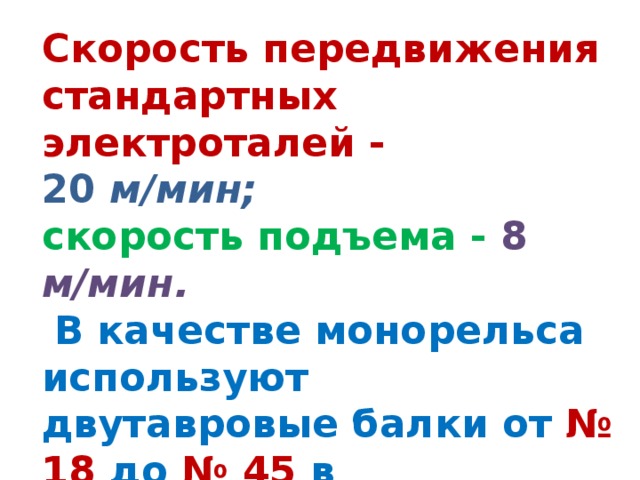

Скорость передвижения стандартных электроталей -

20 м/мин;

скорость подъема - 8 м/мин.

В качестве монорельса используют двутавровые балки от № 18 до № 45 в зависимости от грузоподъемности электротали.

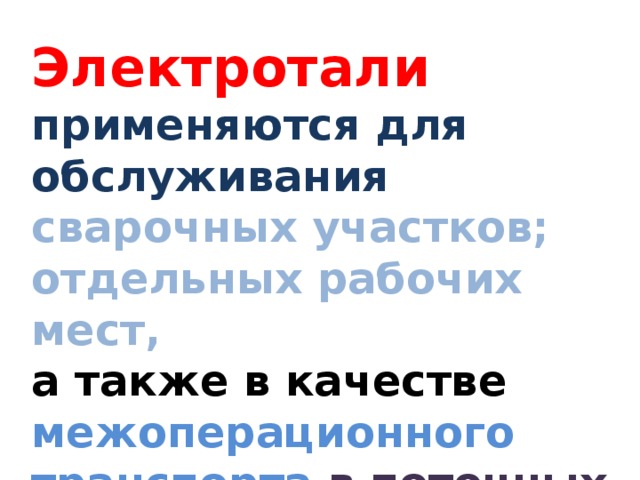

Электротали применяются для обслуживания сварочных участков;

отдельных рабочих мест,

а также в качестве межоперационного транспорта в поточных линиях.

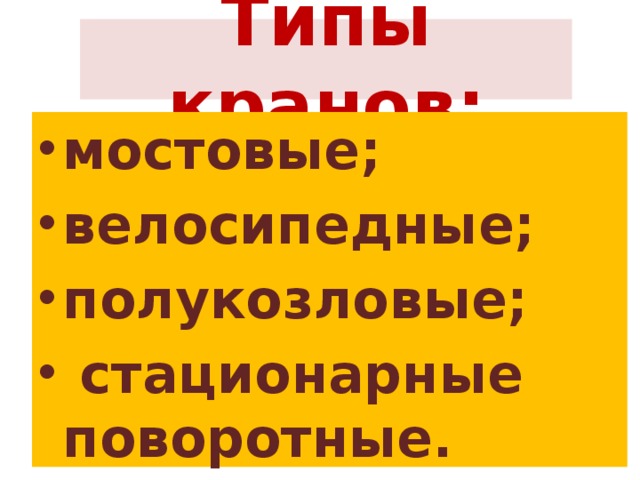

Типы кранов:

• мостовые;
• велосипедные;
• полукозловые;
• стационарные поворотные.

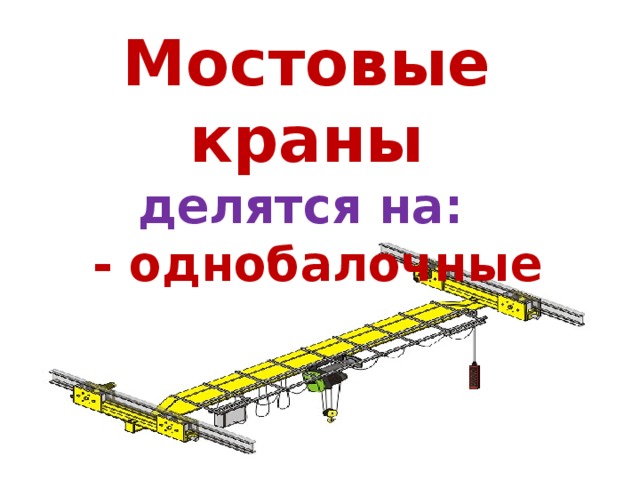

Мостовые краны

делятся на:

- однобалочные

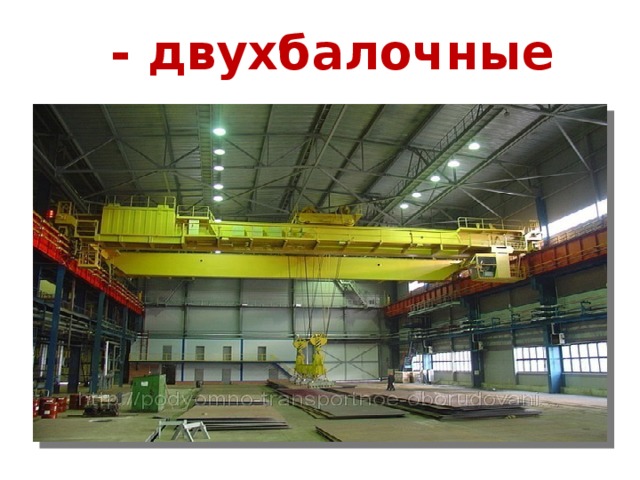

- двухбалочные

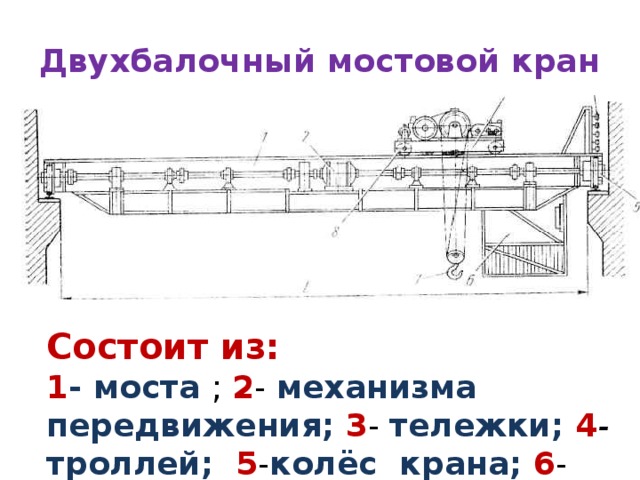

Двухбалочный мостовой кран

Состоит из:

1 - моста ; 2 - механизма передвижения; 3 - тележки; 4 - троллей; 5 - колёс крана; 6 - кабины; 7 - крюка.

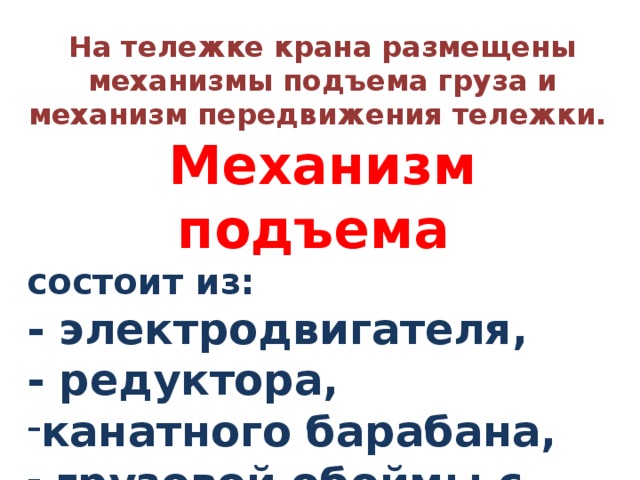

На тележке крана размещены механизмы подъема груза и механизм передвижения тележки.

Механизм подъема

состоит из:

- электродвигателя,

- редуктора,

• канатного барабана,
• грузовой обоймы с крюком.

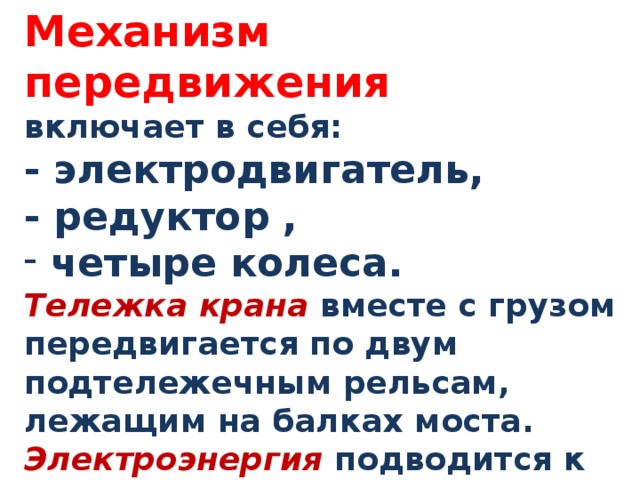

Механизм передвижения

включает в себя:

- электродвигатель,

- редуктор ,

• четыре колеса.

Тележка крана вместе с грузом передвигается по двум подтележечным рельсам, лежащим на балках моста. Электроэнергия подводится к крану обычно с помощью троллейных проводов .

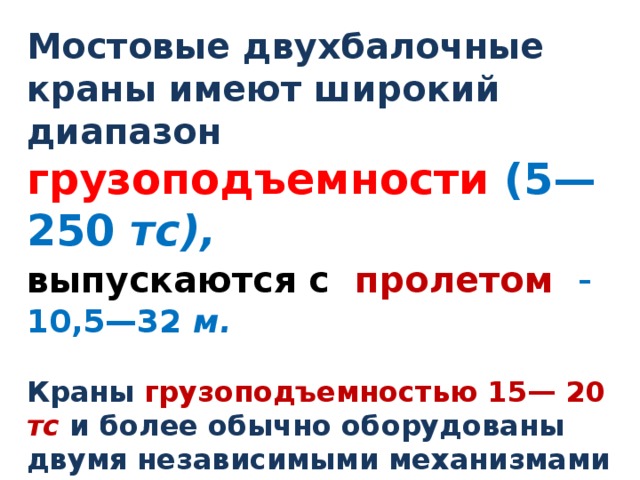

Мостовые двухбалочные краны имеют широкий диапазон грузоподъемности (5—250 тс),

выпускаются с пролетом - 10,5—32 м.

Краны грузоподъемностью 15— 20 тс и более обычно оборудованы двумя независимыми механизмами подъема — главным и вспомогательным (Q=20/5т).

Грузоподъемность вспомогательного в несколько раз меньше , чем главного .

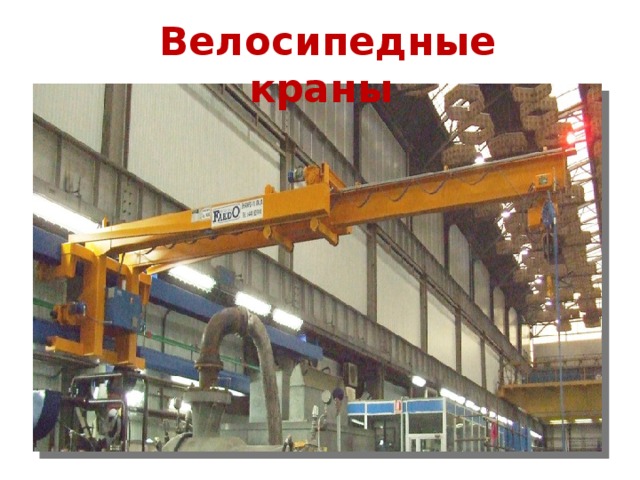

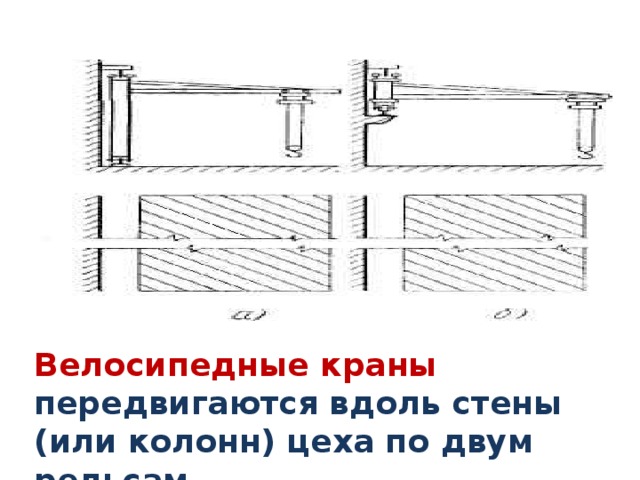

Велосипедные краны

Велосипедные краны передвигаются вдоль стены (или колонн) цеха по двум рельсам.

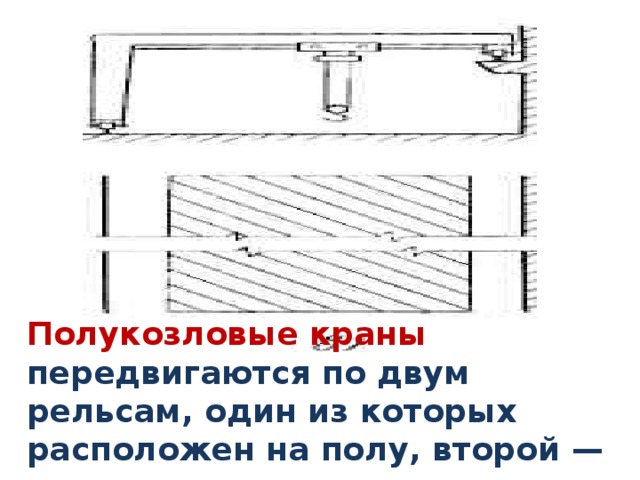

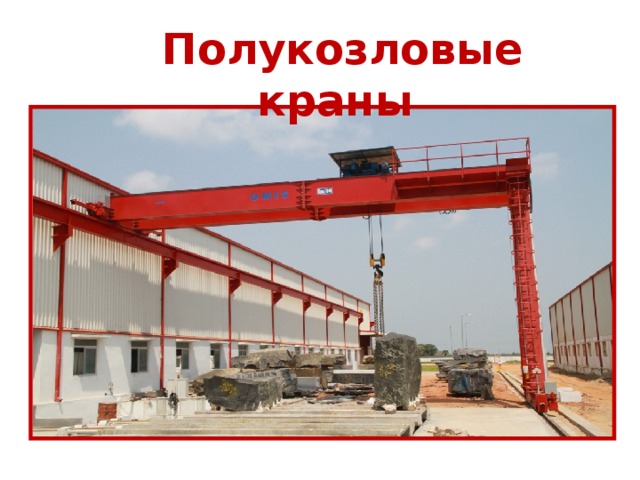

Полукозловые краны

Полукозловые краны передвигаются по двум рельсам, один из которых расположен на полу, второй — на стене цеха.

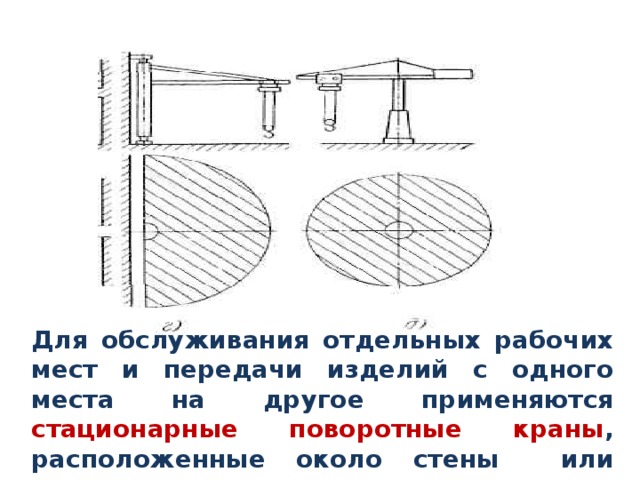

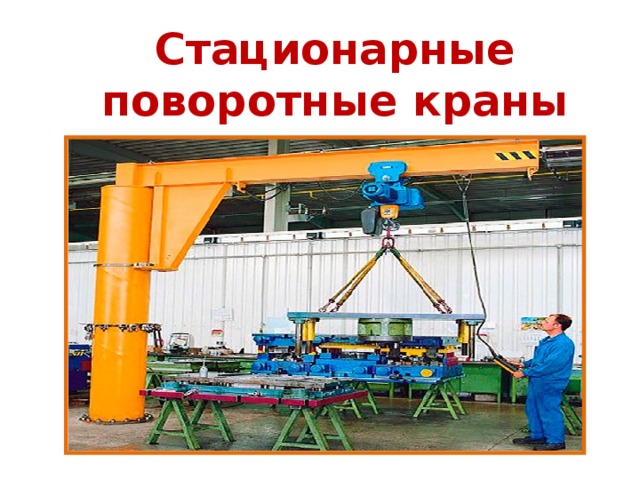

Стационарные поворотные краны

Для обслуживания отдельных рабочих мест и передачи изделий с одного места на другое применяются стационарные поворотные краны , расположенные около стены или отдельно стоящие в цехе .

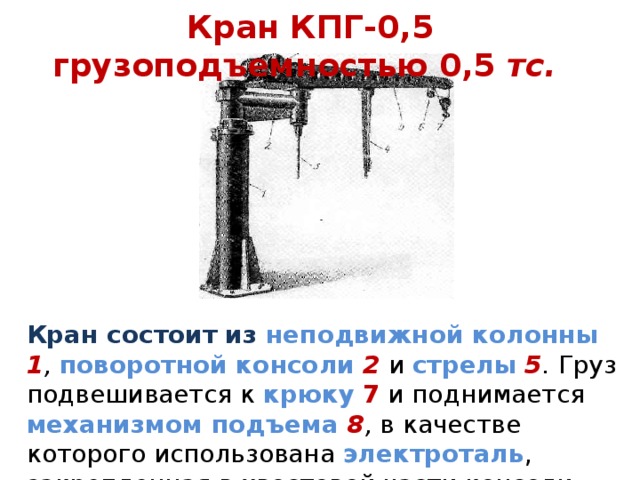

Кран КПГ-0,5 грузоподъемностью 0,5 тс.

Кран состоит из неподвижной колонны 1 , поворотной консоли 2 и стрелы 5 . Груз подвешивается к крюку 7 и поднимается механизмом подъема 8 , в качестве которого использована электроталь , закрепленная в хвостовой части консоли.
