Презентация в 7 классе по физике на тему: "Центр тяжести"

Центр тяжести

Техническая механика

Содержание:

• Устойчивость конструкций, механизмов

• Центр тяжести

• Опыт

• Центр тяжести объёмных фигур

• Три примера

Центр тяжести

Если мысленно разделить тело на части, то центр тяжести будет точкой приложения равнодействующей силы тяжести, действующей на каждую часть по отдельности.

Сила тяжести направлена вертикально вниз, к центру Земли.

Устойчивость конструкций, механизмов – это необходимое условие при их эксплуатации. Таким образом, создавая машины и различные механизмы, необходимо знать, при каких условиях они будут устойчивыми, т.е. будут находиться в равновесии.

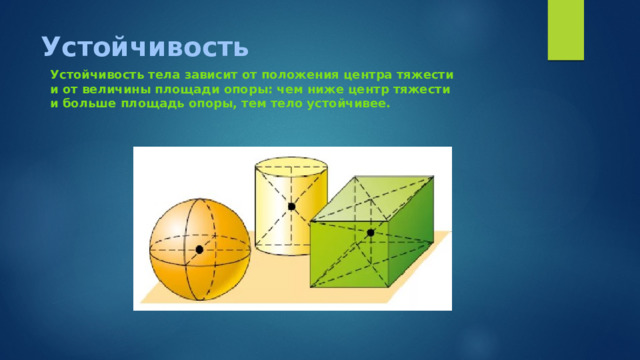

Устойчивость

Устойчивость тела зависит от положения центра тяжести и от величины площади опоры: чем ниже центр тяжести и больше площадь опоры, тем тело устойчивее.

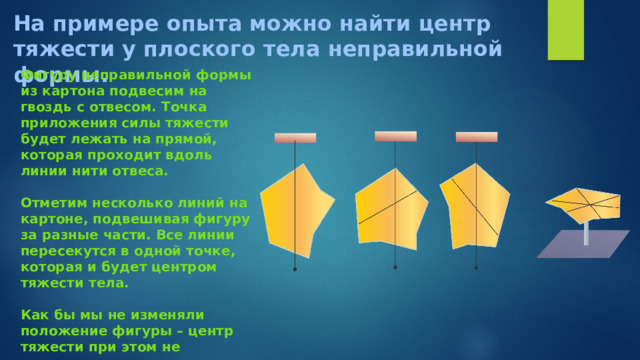

На примере опыта можно найти центр тяжести у плоского тела неправильной формы.

Фигуру неправильной формы из картона подвесим на гвоздь с отвесом. Точка приложения силы тяжести будет лежать на прямой, которая проходит вдоль линии нити отвеса.

Отметим несколько линий на картоне, подвешивая фигуру за разные части. Все линии пересекутся в одной точке, которая и будет центром тяжести тела.

Как бы мы не изменяли положение фигуры – центр тяжести при этом не изменился.

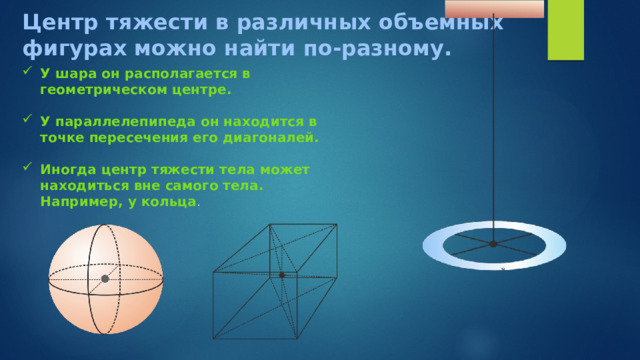

Центр тяжести в различных объемных фигурах можно найти по-разному.

• У шара он располагается в геометрическом центре.

• У параллелепипеда он находится в точке пересечения его диагоналей.

• Иногда центр тяжести тела может находиться вне самого тела. Например, у кольца .

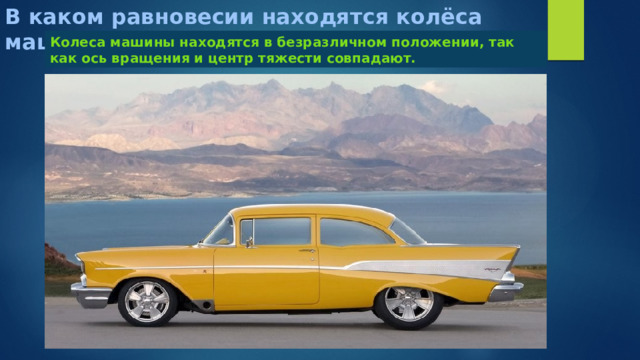

В каком равновесии находятся колёса машины?

Колеса машины находятся в безразличном положении, так как ось вращения и центр тяжести совпадают.

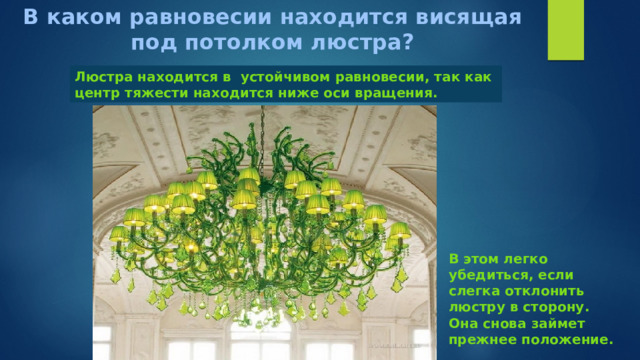

В каком равновесии находится висящая под потолком люстра?

Люстра находится в устойчивом равновесии, так как центр тяжести находится ниже оси вращения.

В этом легко убедиться, если слегка отклонить люстру в сторону. Она снова займет прежнее положение.

Цирковые артисты в своих номерах для того, чтобы сохранять равновесие, смещают положение своего центра тяжести. Не устойчивое равновесие.
