МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН

ТАРАЗСКИЙ ЖЕЛЕЗНОДОРОЖНЫЙ КОЛЛЕДЖ №13

«Утверждаю»

Зам.директора поУПР

Шалабаев Т.К. ____________

На тему:

«Распределительный щит РЩ-34 »

Преподаватель спец.дисциплин: Тайбеков Ж.М.

город Тараз 2013 год

План урока

Предмет: Устройство и ремонт тягового подвижного состава.

Преподаватель: Тайбеков Ж.М.

День, месяц, год:

Группа:

Тема урока: Распределительный щит РЩ-34.

Тип урока: Комбинированный.

Оборудование, наглядные пособия: проектор и компьютер в полном комплекте, плакаты, стенды, лист обозначения и расположения электрических аппаратов на распределительном щите РЩ-34 (панель 210).

Межпредметная связь:

1. Физика, электротехника - общая характеристика электрических устройств и аппаратов, общая характеристика приборов.

2. Электроматериаловедение – свойства электрических и электроизоляционных материалов.

3. Техническое черчение - чтение схем, условное обозначение применяемых приборов и аппаратов по ГОСТу.

Учебно-воспитательные цели:

1. Образовательные: Объяснить студентам назначение, устройство, место расположение, обозначения и расположения электрических аппаратов на распределительном щите РЩ-34 (панель 210).

2. Развивающие: Закрепление полученных знаний и формирование умения
   работать с технической литературой, развить мышление и активные познавательные качества.

3. Воспитательные: Приобретение профессиональных навыков и обладание своей профессией развивая и расширяя кругозор, а также воспитание интереса к своей избранной специальности.

Ход урока

1. Организационный момент: 3 минут.

Проверка студентов по журналу.

1. Опрос студентов по пройденной теме: 10 минут.

Назначение блока дифференциальных реле БРД-356?

Из чего состоит блок дифференциальных реле БРД-356?

Место расположения на электровозе блока дифференциальных реле БРД-356?

Что происходит при срабатывании блока дифференциальных реле БРД-356?

Из скольки электромагнитных реле состоит блок дифференциальных реле БРД-356 и их обозначение по схеме?

Обозначение по схеме блока дифференциальных реле БРД-356?

Номинальное напряжение силовой цепи?

Номинальный ток силовой цепи?

1. Изучение новой темы: 22 минут.

Ознакомление студентов целью и задачами урока.

Распределительный щит РЩ-34 предназначен для питания цепей управления электровоза и подзаряда аккумуля­торной батареи. Она представляет собой изоляционную панель, где размещена ап­паратура для выпрямления, стабилиза­ции и распределения напряжения 50 В.

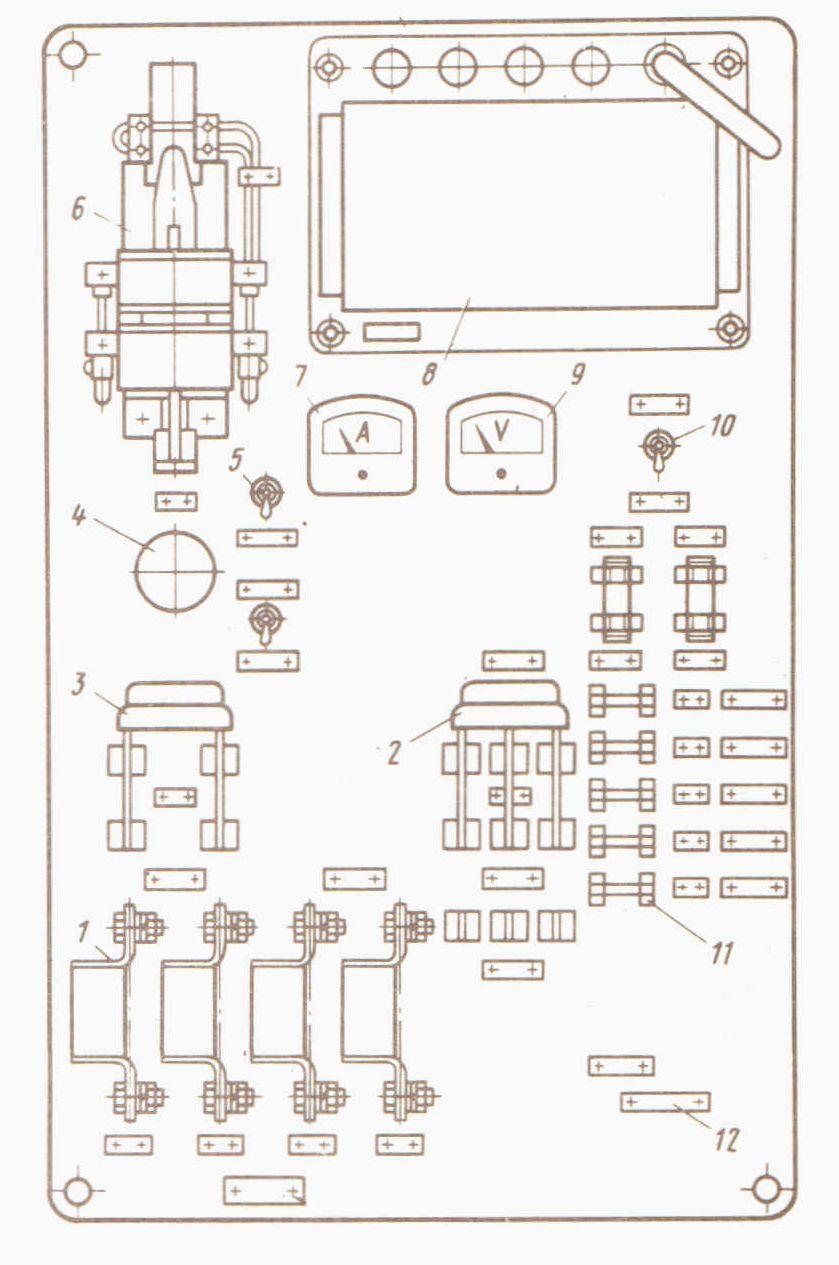

Рис. 1. Распределительный щит РЩ-34

На панели распределительного щита (рис. 1) установлены: регулятор напряжения 8, контактор 6, предохранители 1 и 11, переключатель 2, рубильник 3. лампа 4, тумблеры 5 и 10, амперметр 7 и вольт­метр 9.

Расположение электрических аппаратов на распределительном щите РЩ-34 (панель 210):

К — электромагнитный контактор МК-116. Служит для автоматического переключения питания цепей управления от аккумуляторной батареи (АБ) (К отключен, горит сигнальная лампа «ЗБ») или от ТРПШ (К включен, лампа «ЗБ» гаснет);

РН — регулятор напряжения РН-43. Служит для стабилизации напряжения на вторичной обмотке ТРПШ;

А — амперметр М-4200. Показывает ток заряда или разряда АБ;

V — вольтметр М-4200 (0-150 В). Контролирует напряжение АБ или зарядного агрегата;

5Р — тумблер ТВ1-2. В одном положении включает лампу для освещения распределительного щита, в другом позволяет контролировать целостность предохранителей;

6Р — тумблер ТВ1 -2. В одном положении подключает вольтметр V к «плюсу» АБ, в другом соединяет вольтметр с плюсовым проводом Э65 на выходе выпрямительного моста 1В -4В;

7Р — тумблер ТВ1 -2. Во включенном положении обеспечивает нормальный режим заряда АБ, в отключенном — режим усиленного заряда АБ;

2Р — рубильник, предназначенный для подключения или отключения АБ от распределительного щита;

3Р — переключатель, предназначенный для питания цепей управления одной секции от распределительного щита соседней секции;

Пр1, Пр2 — предохранители ПП-57-313У2 на 100 А в цепи АБ;

Пр3, Пр4 — предохранители ПП-57-313У2 на 100 А в цепи вторичной обмотки ТРПШ;

Пр5 — предохранитель на 5 А в цепи лампы освещения распределительного щита;

Пр6 — предохранитель на 2 А в цепи питания первичной обмотки внутреннего трансформатора в регуляторе напряжения;

Пр7, Пр8 — предохранители на 50 А в цепи электрической плитки;

Пр9, Пр10—предохранители на 10 А в цепях сигнализации;

Пр11 — предохранитель на 25 А в цепи электрического двигателя вспомогательного компрессора МКП;

Пр12 — предохранитель на 25 А в цепи двигателя сервомотора СМ главного контроллера.

IV. Закрепление пройденной темы: 5 минут.

Назначение распределительного щита РЩ-34?

Из чего состоит распределительный щит РЩ-34?

Место расположения на электровозе распределительного щита РЩ-34?

Что контролируют амперметром и вольтметром?

Обозначение по схеме распределительного щита РЩ-34?

Какое значение напряжения выпрямляет, стабилизирует и распределяет распределительный щит РЩ-34?

V. Заключение урока: 5 минут.

А) Объявить и выставить оценки за урок, комментируя активных участников.

Б) Дать опережающие задания студентам.

Домашнее задание: Прочитать распределительный щит РЩ-34, обозначения и расположения электрических аппаратов на распределительном щите РЩ-34 (панель 210). Используемая литература «Электровоз ВЛ-80^С» 107 стр.
