Презентация для проведения лабораторной работы по теме "Определение влажности воздуха"

ЛАБОРАТОРНАЯ РАБОТА   ИЗМЕРЕНИЕ ВЛАЖНОСТИ ВОЗДУХА

∆ t = t c – t в

%

φ

Психрометр

Состоит из двух термометров. Один термометр показывает температуру воздуха, другой – обмотан тканью, конец которой опущен в воду.

Поскольку вода испаряется, то термометр охлаждается.

По разности температур с помощью специальных таблиц и определяют относительную влажность воздуха

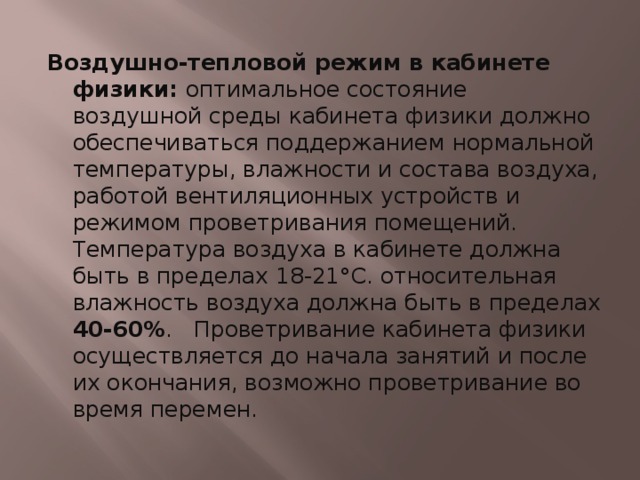

Воздушно-тепловой режим в кабинете физики: оптимальное состояние воздушной среды кабинета физики должно обеспечиваться поддержанием нормальной температуры, влажности и состава воздуха, работой вентиляционных устройств и режимом проветривания помещений. Температура воздуха в кабинете должна быть в пределах 18-21°С. относительная влажность воздуха должна быть в пределах 40-60% . Проветривание кабинета физики осуществляется до начала занятий и после их окончания, возможно проветривание во время перемен.

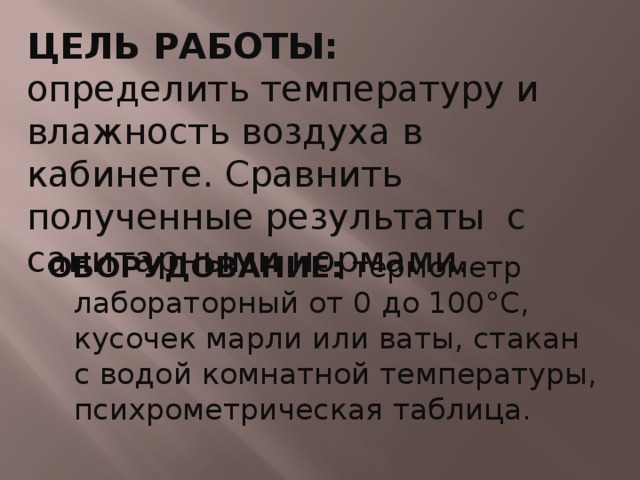

ЦЕЛЬ РАБОТЫ: определить температуру и влажность воздуха в кабинете. Сравнить полученные результаты с санитарными нормами.

ОБОРУДОВАНИЕ: термометр лабораторный от 0 до 100°С, кусочек марли или ваты, стакан с водой комнатной температуры, психрометрическая таблица.

ХОД РАБОТЫ:

1. определите и запишите цену деления лабораторного термометра.

2 .лабораторным термометром измерьте температуру воздуха в классе. Результаты измерений запишите в таблицу (графа «сухого»).

3. резервуар термометра оберните кусочком увлажненной марли или ваты. Подержите «влажный» термометр некоторое время в воздухе. После того как понижение температуры прекратится, запишите показания термометра в таблицу (графа «влажного»)

4 .найдите разность показаний сухого и влажного термометров, запишите результат в таблицу.

5. с помощью психрометрической таблицы определите, и запишите относительную влажность воздуха в классе, результат запишите в таблицу.

Глазки видят всё вокруг ,  Обведу я ими круг .  Глазком видеть всё дано -  Где окно , а где кино .  Обведу я ими круг ,  Погляжу на мир вокруг .

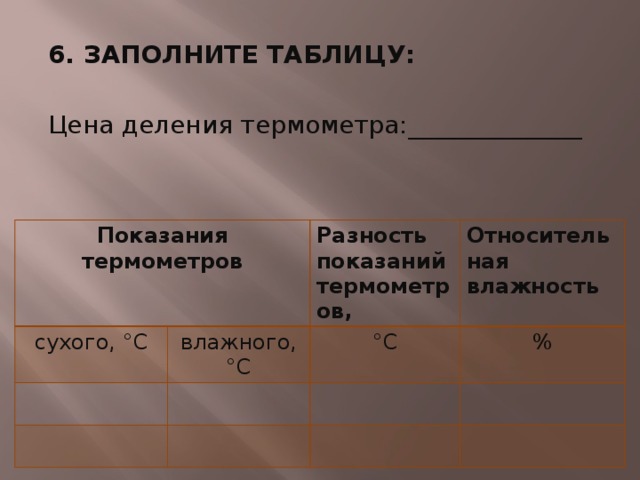

6. ЗАПОЛНИТЕ ТАБЛИЦУ:

Цена деления термометра:______________

Показания термометров

сухого, °С

Разность показаний термометров,

влажного, °С

Относительная влажность

°С

%

На пересечении столбцов «температура воздуха» (по вертикали) и Δt (по горизонтали) найти значение относительной влажности воздуха

7 . используя результаты лабораторной работы и санитарно-гигиенические требования к состоянию воздушной среды, сделайте вывод о соответствии состояния воздушной среды в кабинете физики санитарным нормам.

Значение влажности воздуха

Библиотеки,

Предсказание

Производство

Картинные

галереи

музеи

тканей, конфет,

погоды

табака и др.

Хранение

овощей, фруктов и др.

Нормальная влажность

Больницы,

воздуха 40-60 %

поликлиники, аптеки

Вспомните какими цветами были написаны слова (дано, кино, вокруг, окно, круг) в физминутке

Глазки видят всё вокруг ,  Обведу я ими круг .  Глазком видеть всё дано -  Где окно , а где кино .  Обведу я ими круг ,  Погляжу на мир вокруг .

РЕШИТЕ ЗАДАЧИ:

1.Разность показаний сухого и влажного термометров равна 4°С. Относительная влажность равна 60%. Чему равны показания сухого и влажного термометров?

2.Влажность воздуха равна 78%, показание сухого термометра равно 12°С. Какую температуру показывает влажный термометр?
