Презентация для выполнения самостоятельной работы "Отмывка цилиндра"

Категория: ИЗО

20.12.2015 16:05

Отмывка – светотеневая моделировка чертежа с помощью прозрачных материалов (туши, акварели), которые последовательно слоями наносятся один на другой до достижения желаемого художественного эффекта.

«Отмывка» как никакой другой способ, позволяет отразить все нюансы светотени и получить наиболее плавные переходы от белого к черному. Поэтому отмывка является самым распространенным способом тушёвки при тональном изображении архитектурных чертежей. К отмывке геометрических тел (цилиндра, конуса, шара) можно приступить, только имея основные понятия физической теории теней.

Все тела, предметы и окружающую их среду можно видеть благодаря свету. Свет может быть естественный и искусственный. Распределение степеней освещенности на поверхности объемных форм, обусловленное освоением и позволяющее воспринимать форму и объем предмета, называется светотенью.

Мы принимаем среднеяркое ocвещениe, когда градации свето-тени отчетливо различаются в освещенных и в теневых частях сучетом отраженного и рассеянного света.

Наиболее яркая освещенность всегда будет вточке, к которой луч света падает под наибольшим углом (90°). Отраженный луч, падающий в глаз зрителя, т.е. самая светлая видимая точка на освещенной поверхности, называется бликом.

Нужно понимать, что освещенность предметов зависит от фактуры и цвета поверхности. Чем больше шероховатость, тем больше уменьшается освещенность (это происходит из-за появления падающих и собственных теней на самой поверхности).

В свою очередь светлые цвета сильнее отражают свет, тёмные цвета больше поглощают свет.

Тени разделяется на падающие и собственные. Падающая тень – это тень от непрозрачного тела на горизонтальной или вертикальной плоскости. Собственная тень образуется на самом предмете на той его поверхности, куда не попадает прямой солнечный свет. Плоскость, параллельная лучам света, находится в скользящей тени.

Падающая тень и собственная различаются по силе гона. Собственная тень всегда слабее падающей тени.

Падающая тень ослабевает по мере удаления от тела. Лучи отраженного света, попадая на участок тела, вызывают появление рефлексов (более светлых мест). При выполнении тушевки наибольшее значение имеют рефлексы, появляющиеся на участках собственной тени.

В архитектурной графике принята следующая градация светотени:

1. свет;

2. полутон (появляется при освещении поверхности лучами света, падающими под острым углом к ней);

3. падающая тень;

4. полутень;

5. собственная тень;

6. рефлекс;

7. блик.

Просмотр содержимого документа
«Презентация для выполнения самостоятельной работы "Отмывка цилиндра"»

ГБПОУ КДПИ имени Карла Фаберже Самостоятельная работа обучающегося Дисциплина: Рисунок преподаватель Королёва Ю.А Москва 2015

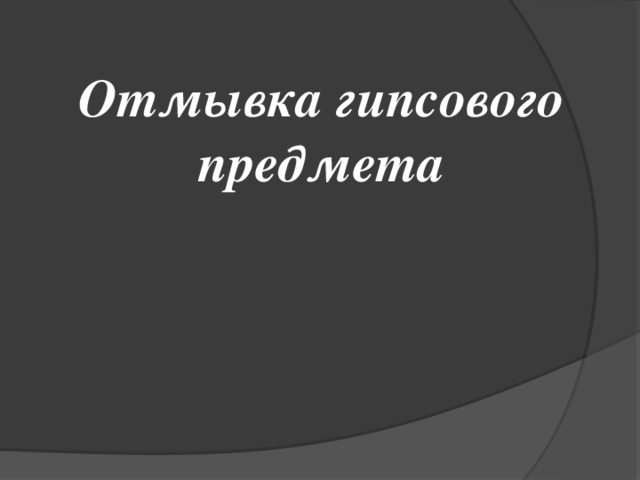

Отмывка гипсового предмета

Первое, что мы делаем, это чертим заготовку. Рисунок будет без перспективы, просто боковой вид. Сначала с помощью циркуля рисуем план. Для этого рисунка будет достаточно половины круга. Затем тонкими линиями наносите контуры будущего цилиндра

Далее, нужно будет получившийся вид поделить на равные участки. Просто расчертить его на равные отрезки нельзя, поскольку в перспективе они будут сокращаться. Поэтому, мы делим план на равные сектора, угол для сектора может быть любым, например, 5 градусов. А затем тонкими линиями переносим границы каждого сектора на боковой вид

Далее нужно расчертить боковую поверхность вертикалями. Предварительная работа закончена

Теперь наносим тон. Для этого где-нибудь в отдельном стаканчике приготовьте слабый раствор акварели с водой, такой, чтобы при нанесении на бумагу он давал слегка заметный серый тон

Как делается заливка. рисунок лежит под небольшим углом. Кисть вы обмакиваете в раствор, затем очень аккуратно слева направо проводите линию вдоль границы заливаемой плоскости. Потом снова обмакиваете кисточку в раствор и проводите еще линию, уже немного ниже. Следите, чтобы бумага была слегка влажной, но капли с кисточки не текли. Таким образом равномерно заливается вся плоскость. Такая техника называется отмывкой. Бумагу, на которой будет делаться отмывка, нельзя тереть ластиком. ластик разрушает ее структуру, и при отмывке будут появляться пятна, а тушь будет затекать в поврежденные места

Как делается заливка.

рисунок лежит под небольшим углом. Кисть вы обмакиваете в раствор, затем очень аккуратно слева направо проводите линию вдоль границы заливаемой плоскости. Потом снова обмакиваете кисточку в раствор и проводите еще линию, уже немного ниже. Следите, чтобы бумага была слегка влажной, но капли с кисточки не текли. Таким образом равномерно заливается вся плоскость. Такая техника называется отмывкой. Бумагу, на которой будет делаться отмывка, нельзя тереть ластиком. ластик разрушает ее структуру, и при отмывке будут появляться пятна, а тушь будет затекать в поврежденные места

Когда слой акварели высохнет, можно снова заливать плоскость, отступив от света еще на шаг

Таким образом заливается вся плоскость цилиндра. Каждый следующий слой отступает от света на одно деление. В результате, тон набирается постепенно и в тени становится довольно плотным.

Если с распределением светотени более-менее понятно, может остаться вопрос, как штриховать цилиндрическую поверхность при рисунке? Многие знают, что штрих должен ложиться по форме, поэтому стараются всю боковую поверхность закрыть круглыми штрихами. Не всегда это получается достаточно аккуратно. Если и у вас трудности с рисованием эллипсов, не мучайтесь. Гораздо важнее формы распределение света. Поэтому штриховать цилиндр можно точно также, как мы только что делали отмывку деля его боковую поверхность на вертикальные плоскости и постепенно набирая тон. Тогда рисунок получится объемным.

Если с распределением светотени более-менее понятно, может остаться вопрос, как штриховать цилиндрическую поверхность при рисунке? Многие знают, что штрих должен ложиться по форме, поэтому стараются всю боковую поверхность закрыть круглыми штрихами. Не всегда это получается достаточно аккуратно. Если и у вас трудности с рисованием эллипсов, не мучайтесь. Гораздо важнее формы распределение света. Поэтому штриховать цилиндр можно точно также, как мы только что делали отмывку деля его боковую поверхность на вертикальные плоскости и постепенно набирая тон. Тогда рисунок получится объемным.
