Презентация к уроку физики 8 класс " Электрическая цепь и ее составные части. Электрический ток в металлах и электролитах".

Электрическая цепь и ее составные части. Электрический ток в металлах и электролитах.

8 класс

Проверка домашнего задания

• Что такое электрический ток?
• Какие условия необходимы для существования электрического тока?
• Какие превращения энергии происходят внутри источника тока?
• Какие источники тока вы знаете?
• Что называется полюсом источника тока?
• Какие превращения энергии происходят в гальваническом элементе?
• Как устроен аккумулятор?
• Где применяются аккумуляторы?

Что нужно для того, чтобы цепь работала?

Что нужно для того, чтобы цепь работала?

ИСТОЧНИК ТОКА

Что нужно для того, чтобы цепь работала?

• ПОТРЕБИТЕЛИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ.

Что нужно для того, чтобы цепь работала?

КЛЮЧИ,РУБИЛЬНИКИ,КНОПКИ,

ВЫКЛЮЧАТЕЛИ.

Что нужно для того, чтобы цепь работала?

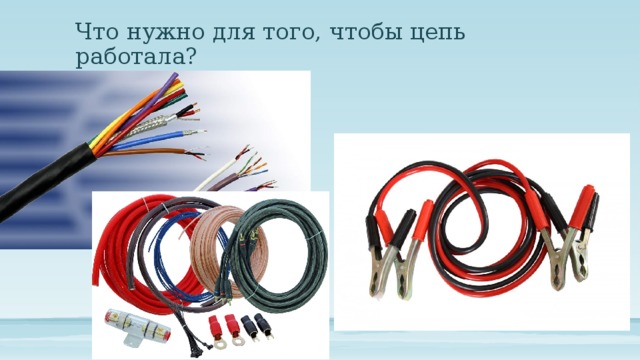

СОЕДИНИТЕЛЬНЫЕ ПРОВОДА

ЦЕПЬ ДОЛЖНА БЫТЬ ЗАМКНУТА

!!!

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ПРАВИЛО ИЗОБРАЖЕНИЯ ЦЕПИ НА СХЕМАХ

ЗАДАНИЕ

СОСТАВЬТЕ СХЕМУ ИЗ ИСТОЧНИКА,

ЛАМПОЧКИ,КЛЮЧА,

ЗВОНКА И ПРОВОДОВ.

Начертите схему цепи, содержащей один гальванический элемент и два звонка, каждый из которых можно включать отдельно.

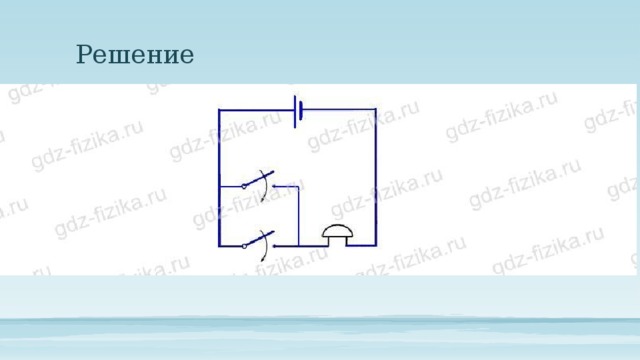

Решение

• Придумайте схему соединения гальванического элемента, звонка и двух кнопок, расположенных так, чтобы можно было позвонить из двух разных мест.

Решение

ЭЛЕКТРИЧЕСКИЙ ТОК В МЕТАЛЛАХ.

Строение

металла

Свободные носители заряда

Движение носителей в обычных условиях

Движение носителей в электрическом поле

Скорость движения носителей в обычных условиях и при наличии электрического тока

Электрический ток в электролитах

• Используя интернет ,составьте таблицу, аналогичную металлам.

ТЕСТ

2. Какие необходимо соблюсти два непременных условия для того, чтобы электрическая цепь работала?

1. Электрическая цепь — это

1) соединенные между собой проводами потребители электро­энергии

1) Замкнутость цепи и наличие в ней источника тока

2) разные электроприборы, соединенные проводами между собой и выключателем

2) Наличие в цепи потребителей электроэнергии и ключа

3) потребители электроэнергии, соединенные проводами с ис­точником тока и замыкающим устройством

3) Замкнутость цепи и наличие потребителей электроэнергии

4) соединенные между собой проводами источник тока и по­требители электроэнергии

ТЕСТ

4. Какое из приведенных здесь условных обозначений соответ­ствует гальваническому элементу?

• 3. Схемой электрической цепи называют

1) условные знаки, обозначающие разные электроприборы

1) №1

2) чертеж, на котором вместо включенных в цепь электропри­боров изображены их условные знаки

2) №2

3) чертеж, показывающий с помощью условных знаков, как соединены в цепи ее составные части

3) №3

ТЕСТ

6. Найдите среди приведенных условных обозначений то, кото­рое соответствует батарее аккумуляторов.

5. Под каким номером изображено на рисунке условное обозна­чение электролампы?

ТЕСТ

• 1 ) Две электролампы и звонок
• 2) Две электролампы и нагревательный элемент
• 3) Электролампа, нагревательный элемент и звонок
• 4) Два звонка и нагревательный элемент

Какие электроприборы включены в эту цепь?

ТЕСТ

• В электрическую цепь включены: звонок, лампа, ключ и ис­точник тока — батарея гальванических элементов. Выберите из представленных схем электрических цепей ее схему.

ТЕСТ

Какая из электрических цепей, схемы которых показаны на рисунке, работать в изображенный момент не будет?
