Презентация к уроку геодезии: Линейные измерения на местности

Учебный (теоретический) материал к практическому занятию « Линейные измерения» Автор: преподаватель ГБПОУ НО «КБЛК» Ананьева Н.И.

Цель изучения: Освоить методику измерения расстояний местности

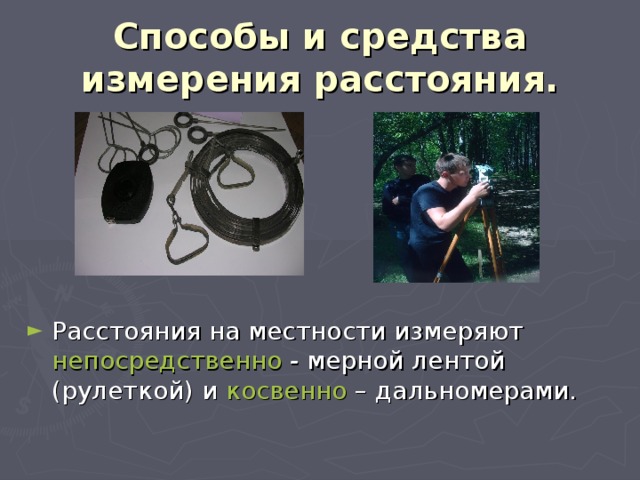

Способы и средства измерения расстояния.

• Расстояния на местности измеряют непосредственно - мерной лентой (рулеткой) и косвенно – дальномерами.

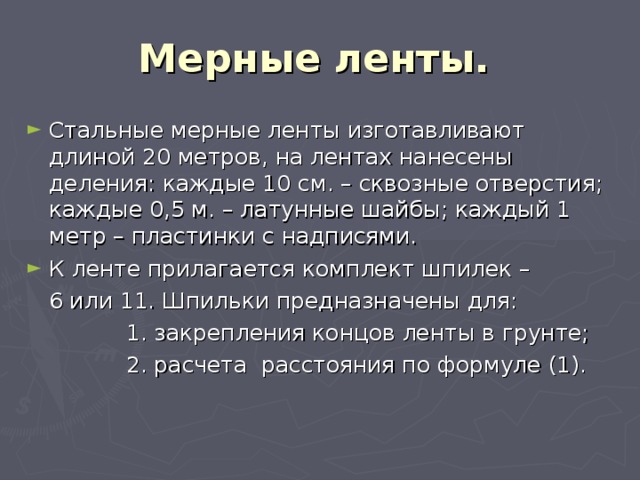

Мерные ленты.

• Стальные мерные ленты изготавливают длиной 20 метров, на лентах нанесены деления: каждые 10 см. – сквозные отверстия; каждые 0,5 м. – латунные шайбы; каждый 1 метр – пластинки с надписями.
• К ленте прилагается комплект шпилек –

6 или 11. Шпильки предназначены для:

1. закрепления концов ленты в грунте;

2. расчета расстояния по формуле (1).

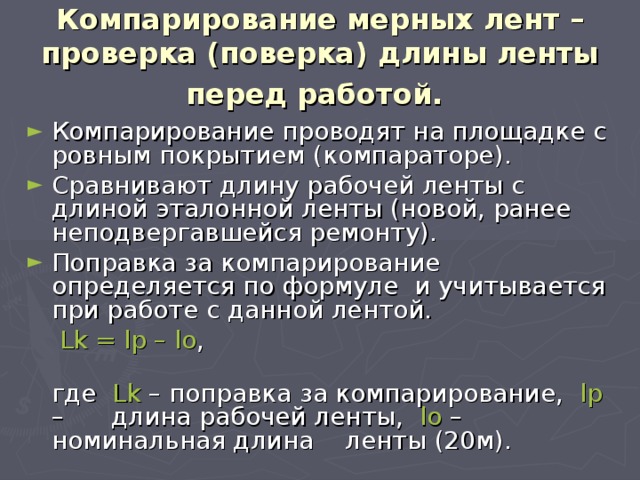

Компарирование мерных лент – проверка (поверка) длины ленты перед работой.

• Компарирование проводят на площадке с ровным покрытием (компараторе).
• Сравнивают длину рабочей ленты с длиной эталонной ленты (новой, ранее неподвергавшейся ремонту).
• Поправка за компарирование определяется по формуле и учитывается при работе с данной лентой.

Lk = lp – lo ,

где Lk – поправка за компарирование, lp – длина рабочей ленты, lo – номинальная длина ленты (20м).

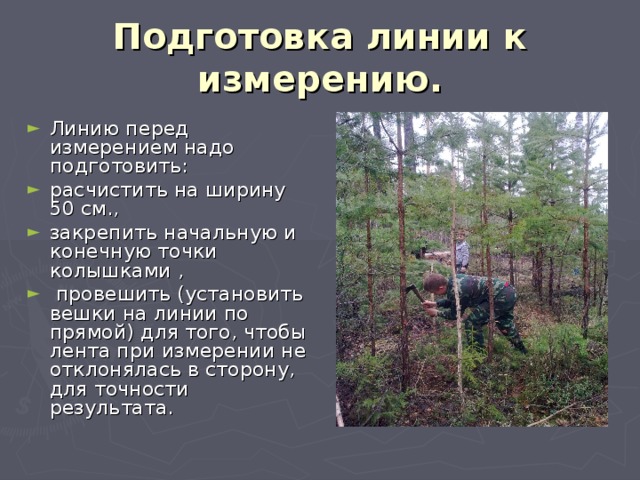

Подготовка линии к измерению.

• Линию перед измерением надо подготовить:
• расчистить на ширину 50 см.,
• закрепить начальную и конечную точки колышками ,
• провешить (установить вешки на линии по прямой) для того, чтобы лента при измерении не отклонялась в сторону, для точности результата.

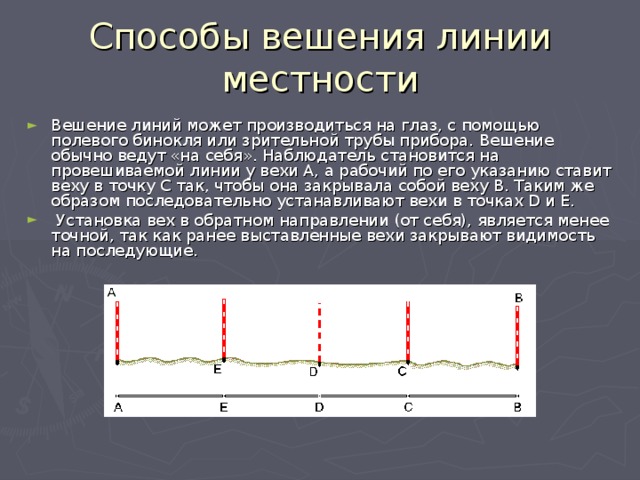

Способы вешения линии местности

• Вешение линий может производиться на глаз, с помощью полевого бинокля или зрительной трубы прибора. Вешение обычно ведут «на себя». Наблюдатель становится на провешиваемой линии у вехи А, а рабочий по его указанию ставит веху в точку С так, чтобы она закрывала собой веху В. Таким же образом последовательно устанавливают вехи в точках D и Е.
• Установка вех в обратном направлении (от себя), является менее точной, так как ранее выставленные вехи закрывают видимость на последующие.

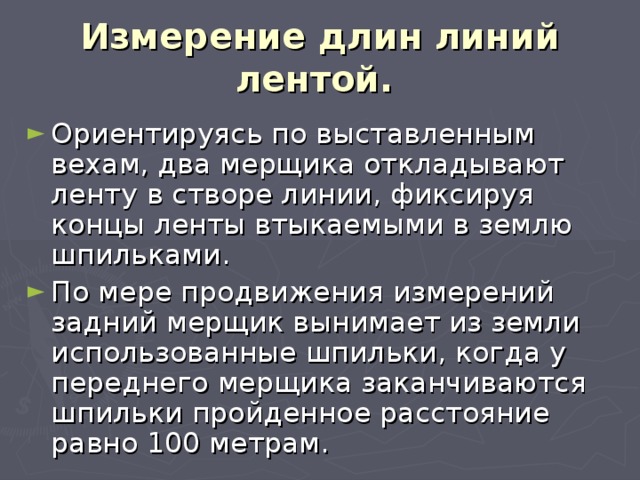

Измерение длин линий лентой.

• Ориентируясь по выставленным вехам, два мерщика откладывают ленту в створе линии, фиксируя концы ленты втыкаемыми в землю шпильками.
• По мере продвижения измерений задний мерщик вынимает из земли использованные шпильки, когда у переднего мерщика заканчиваются шпильки пройденное расстояние равно 100 метрам.

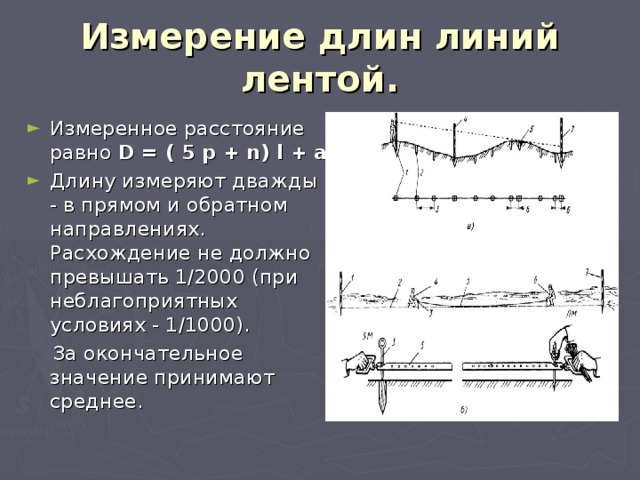

Измерение длин линий лентой.

• Измеренное расстояние равно D = ( 5 p + n) l + a
• Длину измеряют дважды - в прямом и обратном направлениях. Расхождение не должно превышать 1/2000 (при неблагоприятных условиях - 1/1000).

За окончательное значение принимают среднее.

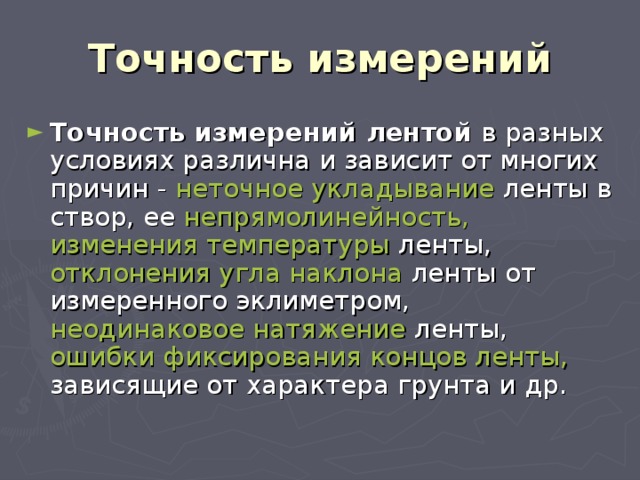

Точность измерений

• Точность измерений лентой в разных условиях различна и зависит от многих причин - неточное укладывание ленты в створ, ее непрямолинейность, изменения температуры ленты, отклонения угла наклона ленты от измеренного эклиметром, неодинаковое натяжение ленты, ошибки фиксирования концов ленты, зависящие от характера грунта и др.

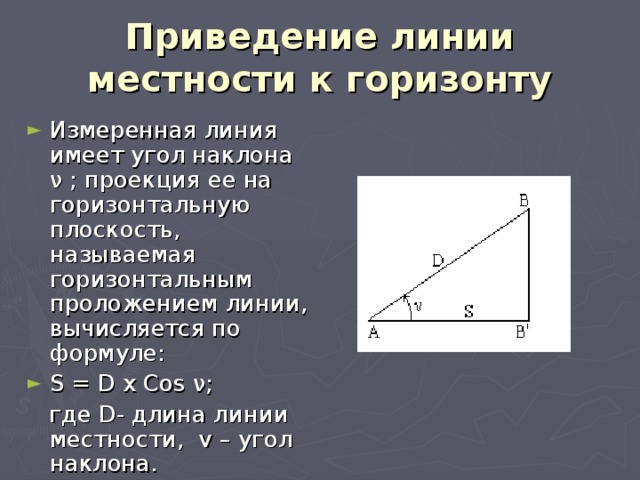

Приведение линии местности к горизонту

• Измеренная линия имеет угол наклона ν ; проекция ее на горизонтальную плоскость, называемая горизонтальным проложением линии, вычисляется по формуле:
• S = D x Cos ν;

где D- длина линии местности, v – угол наклона.

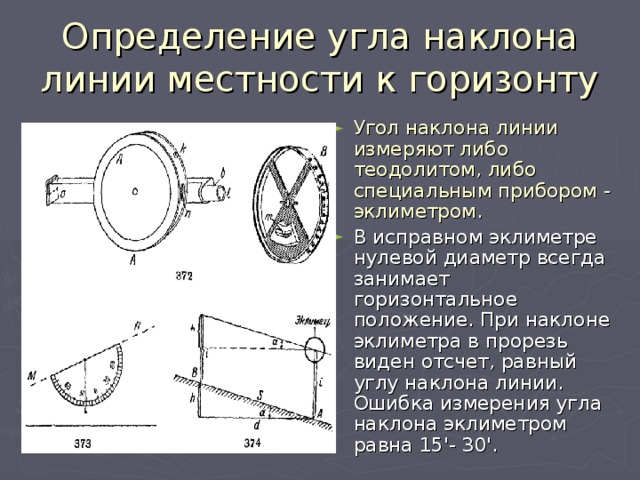

Определение угла наклона линии местности к горизонту

• Угол наклона линии измеряют либо теодолитом, либо специальным прибором - эклиметром.
• В исправном эклиметре нулевой диаметр всегда занимает горизонтальное положение. При наклоне эклиметра в прорезь виден отсчет, равный углу наклона линии. Ошибка измерения угла наклона эклиметром равна 15'- 30'.

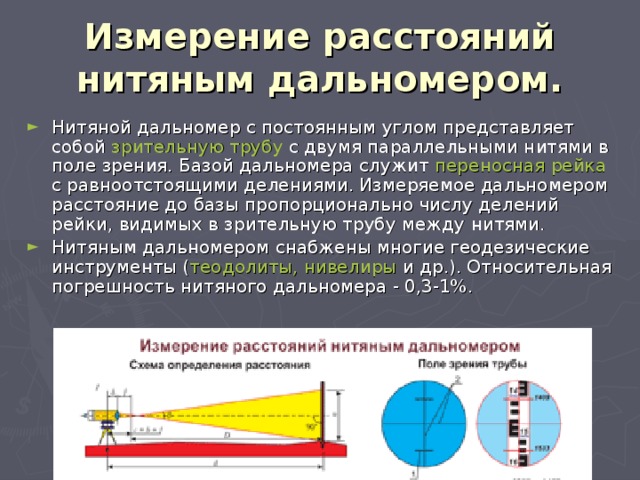

Измерение расстояний нитяным дальномером.

• Нитяной дальномер с постоянным углом представляет собой зрительную трубу с двумя параллельными нитями в поле зрения. Базой дальномера служит переносная рейка с равноотстоящими делениями. Измеряемое дальномером расстояние до базы пропорционально числу делений рейки, видимых в зрительную трубу между нитями.
• Нитяным дальномером снабжены многие геодезические инструменты ( теодолиты, нивелиры и др.). Относительная погрешность нитяного дальномера - 0,3-1%.

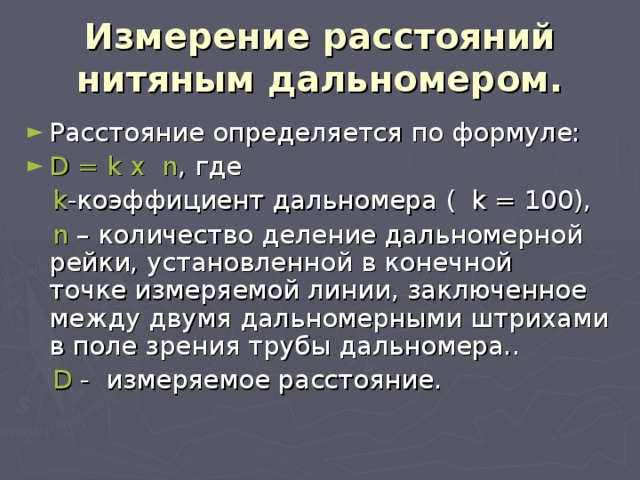

Измерение расстояний нитяным дальномером.

• Расстояние определяется по формуле:
• D = k x n , где

k -коэффициент дальномера ( k = 100),

n – количество деление дальномерной рейки, установленной в конечной точке измеряемой линии, заключенное между двумя дальномерными штрихами в поле зрения трубы дальномера..

D - измеряемое расстояние.

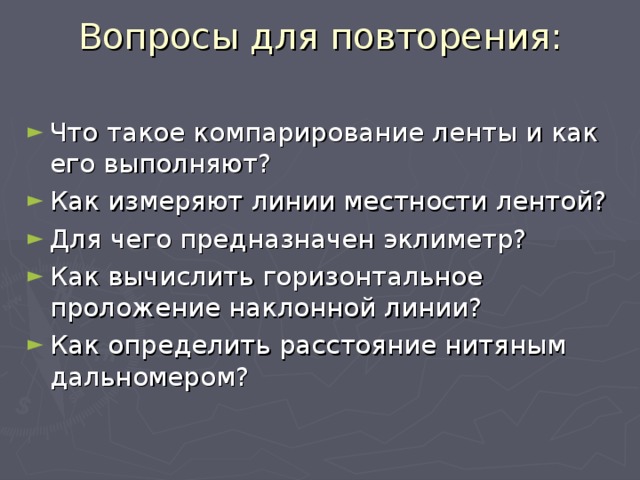

Вопросы для повторения:

• Что такое компарирование ленты и как его выполняют?
• Как измеряют линии местности лентой?
• Для чего предназначен эклиметр?
• Как вычислить горизонтальное проложение наклонной линии?
• Как определить расстояние нитяным дальномером?
