Презентация к уроку "Магнитное поле"

Цели занятия:

Образовательная

• изучение понятия и свойств магнитного поля;
• изучение практической направленности полученных знаний
• формирование умений применения знаний в исследовательской работе

Развивающая

• способствовать развитию умения анализировать, выдвигать гипотезы, предположения, строить прогнозы, наблюдать и экспериментировать;
• способствовать развитию логического мышления;

Воспитательная

• способствовать формированию научного мировоззрения
• пробуждение познавательного интереса к предмету и окружающим явлениям

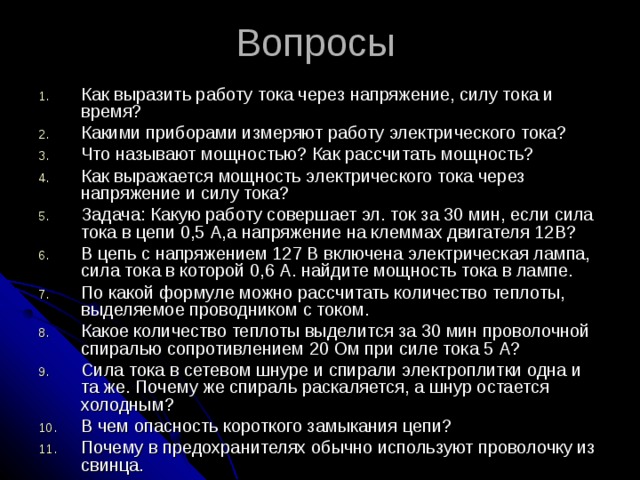

Вопросы

• Как выразить работу тока через напряжение, силу тока и время?
• Какими приборами измеряют работу электрического тока?
• Что называют мощностью? Как рассчитать мощность?
• Как выражается мощность электрического тока через напряжение и силу тока?
• Задача: Какую работу совершает эл. ток за 30 мин, если сила тока в цепи 0,5 А,а напряжение на клеммах двигателя 12В?
• В цепь с напряжением 127 В включена электрическая лампа, сила тока в которой 0,6 А. найдите мощность тока в лампе.
• По какой формуле можно рассчитать количество теплоты, выделяемое проводником с током.
• Какое количество теплоты выделится за 30 мин проволочной спиралью сопротивлением 20 Ом при силе тока 5 А?
• Сила тока в сетевом шнуре и спирали электроплитки одна и та же. Почему же спираль раскаляется, а шнур остается холодным?
• В чем опасность короткого замыкания цепи?
• Почему в предохранителях обычно используют проволочку из свинца.

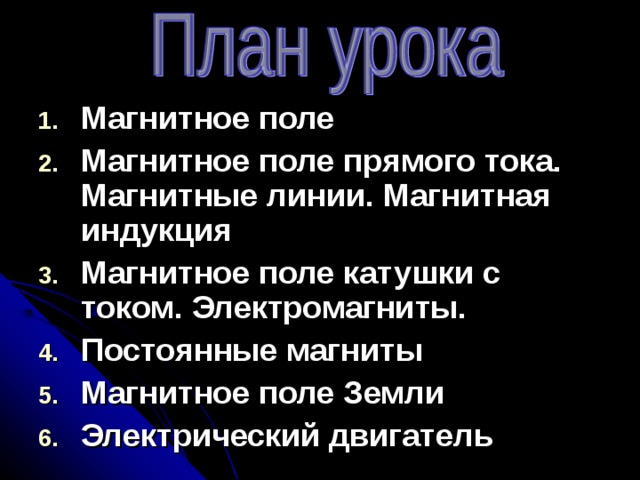

• Магнитное поле
• Магнитное поле прямого тока. Магнитные линии. Магнитная индукция
• Магнитное поле катушки с током. Электромагниты.
• Постоянные магниты
• Магнитное поле Земли
• Электрический двигатель

Опыт Эрстеда

В 1820 году датский физик Ханс Эрстед обнаружил, что магнитная стрелка, расположенная около проводника с током, при замыкании цепи поворачивается .

Опыты Ампера

Взаимодействия между проводниками с током, т.е. взаимодействия между движущимися зарядами, называется магнитными .

Магнитное поле представляет собой особую форму материи, посредством которой осуществляется взаимодействие между движущимися заряженными частицами или телами

Свойства магнитного поля

• Особый вид материи; материально
• Порождается электрическим током(движущимися зарядами)
• Обнаруживается по действию на магнитную стрелку, электрический ток

Магнитное поле прямого тока

• Линии, вдоль которых в магнитном поле располагаются оси маленьких магнитных стрелок, называют магнитными (силовыми) линиями магнитного поля.
• Принято считать, что направление линий магнитного поля совпадает с направлением, которое указывает северный полюс магнитной стрелки в каждой точке поля.

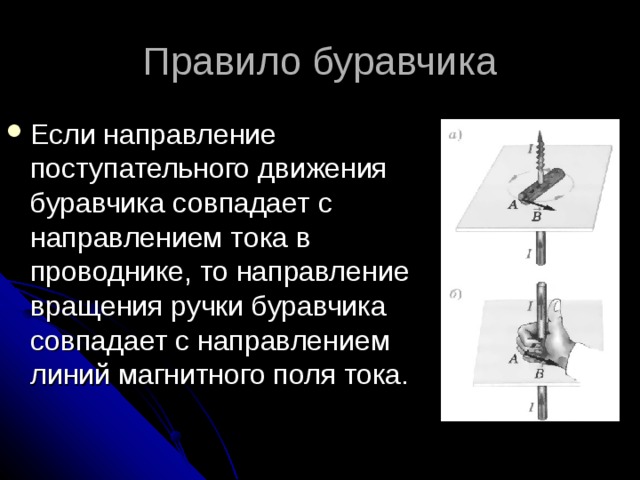

Правило буравчика

• Если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением линий магнитного поля тока.

Магнитная индукция

Магнитное поле характеризуется векторной величиной, которая обозначается символом В и называется индукцией магнитного поля

Линии магнитной индукции

• Линиями магнитной

индукции называются

линии, касательные к

которым в каждой точ-

ке поля совпадают с

направлением вектора

магнитной индукции.

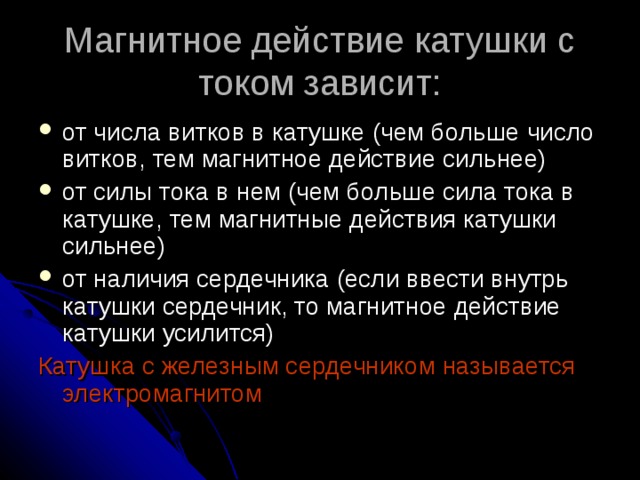

Магнитное поле катушки с током

Магнитное действие катушки с током зависит:

• от числа витков в катушке (чем больше число витков, тем магнитное действие сильнее)
• от силы тока в нем (чем больше сила тока в катушке, тем магнитные действия катушки сильнее)
• от наличия сердечника (если ввести внутрь катушки сердечник, то магнитное действие катушки усилится)

Катушка с железным сердечником называется электромагнитом

Постоянные магниты

• Магнит-это тело, длительное время сохраняющие намагниченность
• У любого магнита есть два полюса: северный ( N ) и южный ( S )

Постоянные магниты

• Разноименные магнитные полюса притягиваются, одноименные отталкиваются
• Магнитом хорошо притяги-

ваются чугун, сталь, железо,

некоторые сплавы; слабее

- никель и кобальт

Магнитное поле постоянных магнитов

Вид линий магнитного поля полосового магнита . Вне магнита, магнитные линии выходят из северного полюса и входят в южный, замыкаясь внутри магнита.

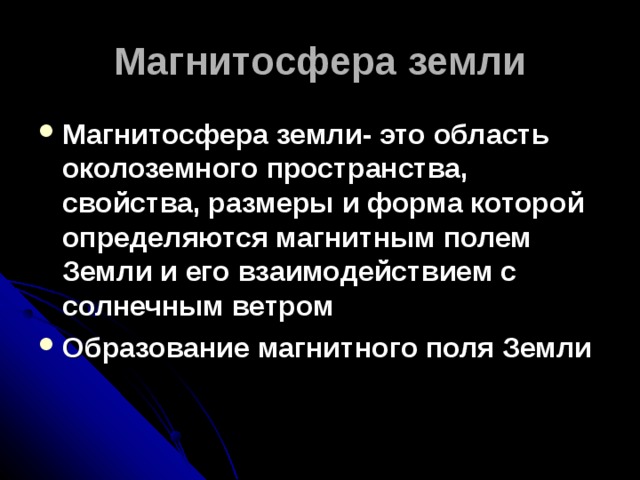

Магнитосфера земли

• Магнитосфера земли- это область околоземного пространства, свойства, размеры и форма которой определяются магнитным полем Земли и его взаимодействием с солнечным ветром
• Образование магнитного поля Земли

Магнитное поле Земли

Сила Ампера

Магнитное поле действует на проводник с током с силой

Правило Левой Руки:левую руку располагают так,

чтобы линии магнитного поля

входили в ладонь, а четыре

пальца показывали направле-

ние тока; тогда отставленный

большой палец покажет

направление силы Ампера

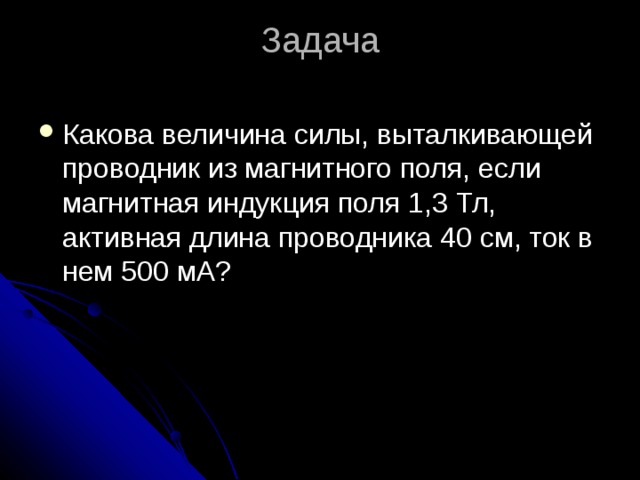

Задача

• Какова величина силы, выталкивающей проводник из магнитного поля, если магнитная индукция поля 1,3 Тл, активная длина проводника 40 см, ток в нем 500 мА?

электродвигатели

• Магнитное поле действуют на рамку с током

Задание на дом

• Сделать конспект «применение электромагнита, электродвигателя» Подготовить доклад на тему «Компас, история его открытия» Учебник Дмитриева В.Ф.
• Сделать конспект «применение электромагнита, электродвигателя»
• Подготовить доклад на тему «Компас, история его открытия»
• Учебник Дмитриева В.Ф.

стр. 201-206, 209-212, 216-217

• стр. 201-206, 209-212, 216-217

Вопросы и задачи:

• Что можно определить с помощью правила буравчика?
• Как можно обнаружить , что в пространстве имеется магнитное поле?
• Можно ли сделать магнит у которого был бы только один полюс?
• От чего зависят магнитные свойства электромагнита?
• Какой величины ток течет по проводнику, находящемуся в магнитном поле с индукцией 100 мТл, если его активная длина 10 см, и он выталкивается из этого поля силой 150 мН?

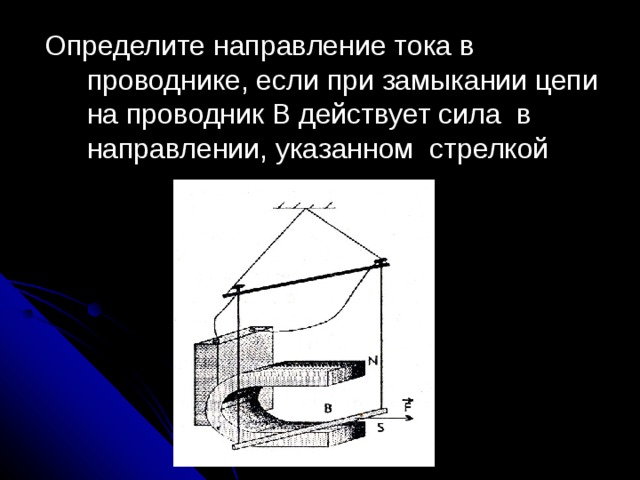

Определите направление тока в проводнике, если при замыкании цепи на проводник В действует сила в направлении, указанном стрелкой
