ПРИРОДНЫЕ ИСТОЧНИКИ УГЛЕВОДОРОДОВ

10 класс (профильный)

Подготовила: учитель химии

МОУ «СОШ № 2 г. Зеленокумска»

Дашдемирова Н.А.

Цели урока :

1. Показать значение природных горючих нефтяных газов как источников энергии и сырья для химической отрасли промышленности.

2. Ознакомить с составом и свойствами нефти, способами ее переработки,показать направления использования нефти в качестве топлива и химичес- кого сырья.

3. Ознакомить с химической переработкой каменного угля и применением продуктов коксования.

4. Продолжить формирование знаний о комплексном использовании сырья,об охране окружающей среды.

5. Формировать умения анализировать, развивать навыки общения.

НЕФТЬ, ПРИРОДНЫЙ И ПОПУТНЫЙ НЕФТЯНЫЕ ГАЗЫ, КАМЕННЫЙ УГОЛЬ

ПРИРОДНЫЕ ИСТОЧНИКИ УГЛЕВОДОРОДОВ

НЕФТЬ. НАХОЖДЕНИЕ В ПРИРОДЕ,СОСТАВ И ФИЗИЧЕСКИЕ СВОЙСТВА

.

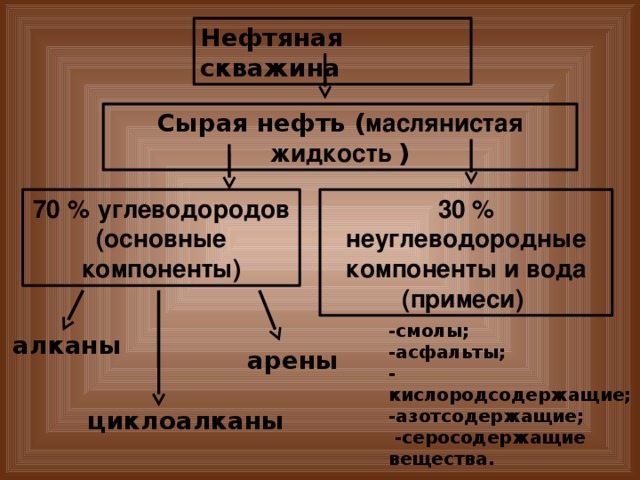

Нефтяная скважина

Сырая нефть ( маслянистая жидкость )

70 % углеводородов (основные компоненты)

30 % неуглеводородные компоненты и вода

(примеси)

-смолы;

-асфальты;

-кислородсодержащие;

-азотсодержащие;

-серосодержащие вещества.

алканы

арены

циклоалканы

ПРОМЫШЛЕННАЯ ПЕРЕРАБОТКА НЕФТИ

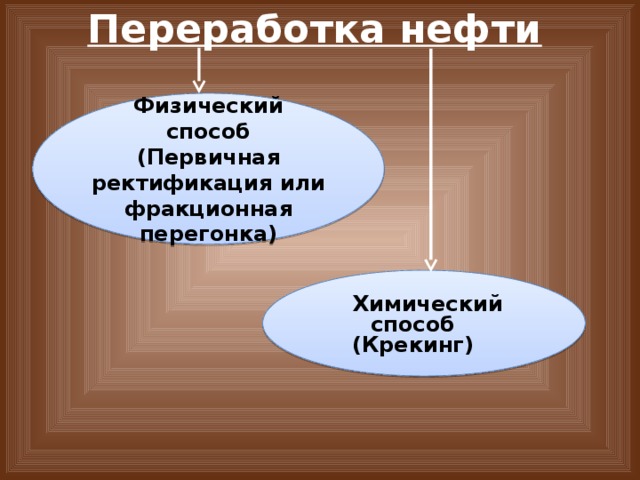

Переработка нефти

Физический способ

(Первичная

ректификация или фракционная перегонка)

Химический способ (Крекинг)

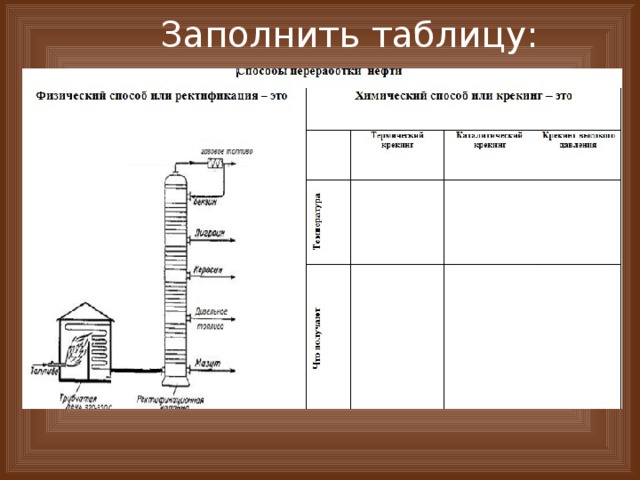

Заполнить таблицу:

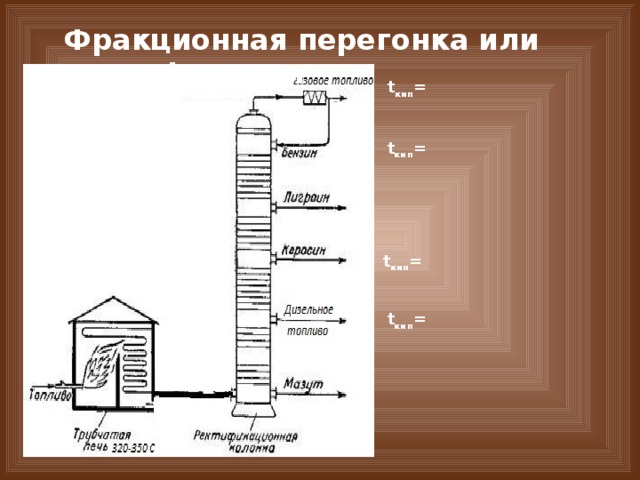

Фракционная перегонка или ректификация

t кип =

t кип =

t кип =

t кип =

Фракционная перегонка или ректификация

t кип =40 0 C С 3 Н 8 ,С 4 Н 10

t кип =40 -120 0 C С 5 – С 11

t кип =40 -120 0 C С 8 – С 14

t кип =180 -300 0 C С 12 – С 18

t кип =200 -350 0 C С 13 – С 19

С 18 до С 50 (вазелин, парафин)

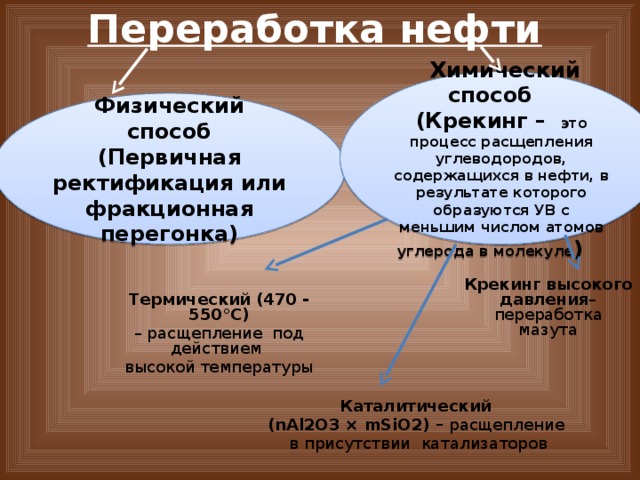

Переработка нефти

Химический способ (Крекинг – это процесс расщепления углеводородов, содержащихся в нефти, в результате которого образуются УВ с меньшим числом атомов углерода в молекуле )

Физический способ

(Первичная

ректификация или фракционная перегонка)

Крекинг высокого давления – переработка мазута

Термический (470 - 550°С)

– расщепление под действием

высокой температуры

Каталитический

(nAl2O3 × mSiO2) – расщепление

в присутствии катализаторов

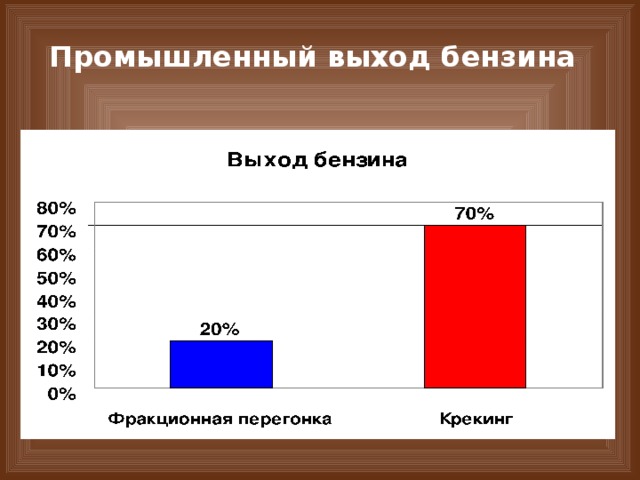

Промышленный выход бензина

5

ПРИРОДНЫЙ И ПОПУТНЫЙ НЕФТЯНЫЕ ГАЗЫ, КАМЕННЫЙ УГОЛЬ

Заполнить таблицу:

Природные источники углеводородов

Попутный газ

Важнейшие компоненты

Способ переработки

Природный газ

Каменный уголь

Основные продукты

Добыча попутного нефтяного газа

Примерный состав попутных нефтяных газов

В попутном газе содержится 30-50% метана , но в нем содержится значительно больше ближайших гомологов - этана, пропана и бутана, до 20% каждого

Характеристика попутных нефтяных газов

Получают из него

Состав

Газовый бензин

Применение

Смесь пентана, гексана и др. углеводородов

Пропан-бутановая фракция

Смесь пропана и бутана

Добавляют к бензину для улучшения запуска двигателя

Сухой газ

Применяют в виде сжиженного газа как топливо

По составу сходен с природным газом

Используют для получения ацетилена, водорода и др. веществ, а так же как топливо

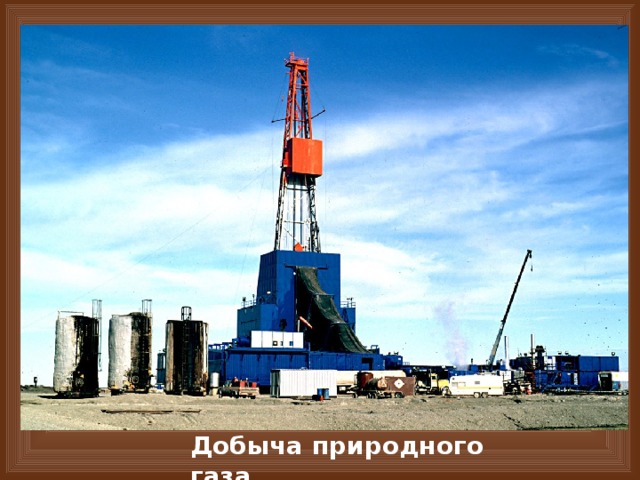

Добыча природного газа

Состав природного газа

В природном газ преобладает метан , содержание которого достигает 80-98%

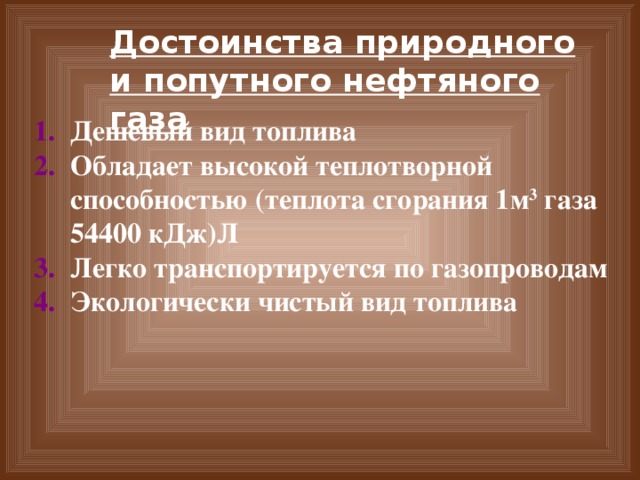

Достоинства природного и попутного нефтяного газа

• Дешевый вид топлива
• Обладает высокой теплотворной способностью (теплота сгорания 1м 3 газа 54400 кДж)Л
• Легко транспортируется по газопроводам
• Экологически чистый вид топлива

КАМЕННЫЙ УГОЛЬ

КАМЕННЫЙ УГОЛЬ

Состав угля

• СВОБОДНЫЙ УГЛЕРОД

• ЦИКЛИЧЕСКИЕ ОРГАНИЧЕСКИЕ СОЕДИНЕНИЯ
• ЦИКЛИЧЕСКИЕ ОРГАНИЧЕСКИЕ СОЕДИНЕНИЯ
• ЦИКЛИЧЕСКИЕ ОРГАНИЧЕСКИЕ СОЕДИНЕНИЯ

• НЕОРГАНИЧЕСКИЕ ВЕЩЕСТВА

• ВОДА

Коксование каменного угля:

Прокаливание без доступа воздуха при температуре около 1000°С

Длительность процесса около 14 часов

Образуются различные продукты коксования (пиролиза)

Продукты коксования

Нефть

Важнейшие источники углеводородов

Уголь

Бензин,

Важнейшие компоненты

Органические и неорганические вещества.

Перегонка,

Лигроин,

Способ переработки

Крекинг,

Метан, попутный нефтяной газ.

Природный газ

Коксование.

Основные продукты

Топливо, сырье для химической промышленности.

Керосин,

Газойль,

Реформинг.

Топливо в доменных печах, получение аммиака и водорода.

Сжигание.

Мазут.

Топливо,

Получение ацетилена.

• Кокс (углерод 96-98%)

• Каменноугольная смола

• Аммиачная вода

• Коксовый газ

ОБВИНЯЕТСЯ НЕФТЬ

Гибель живых организмов

Загрязнение земной поверхности

Загрязнение атмосферы продуктами сгорания

Спасибо за внимание !!!
