Презентация "Классификация арматуры"

Учреждение образования «Березовский государственный профессиональный лицей строителей»

Проведение учебных занятий по теме:

«Классификация арматуры»

квалификации

«БЕТОНЩИК»

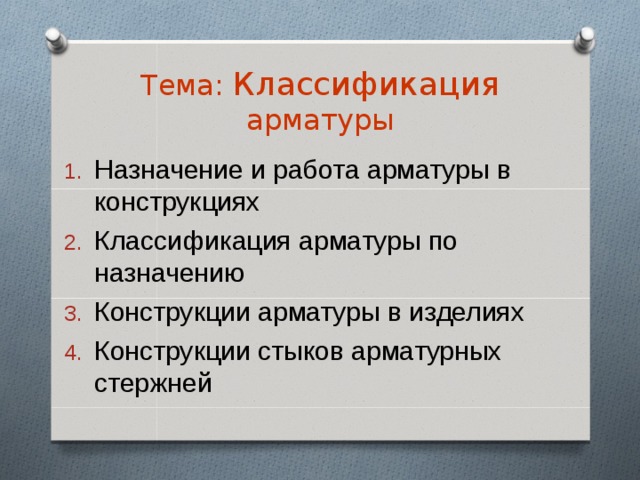

Тема: Классификация арматуры

• Назначение и работа арматуры в конструкциях
• Классификация арматуры по назначению
• Конструкции арматуры в изделиях
• Конструкции стыков арматурных стержней

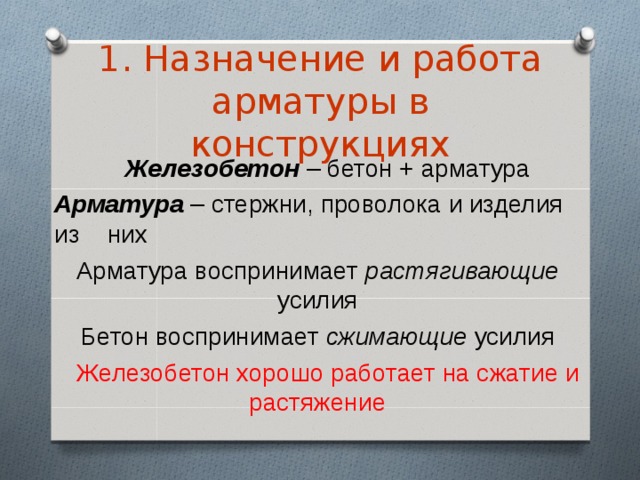

1. Назначение и работа арматуры в конструкциях

Железобетон – бетон + арматура

Арматура – стержни, проволока и изделия из них

Арматура воспринимает растягивающие усилия

Бетон воспринимает сжимающие усилия

Железобетон хорошо работает на сжатие и растяжение

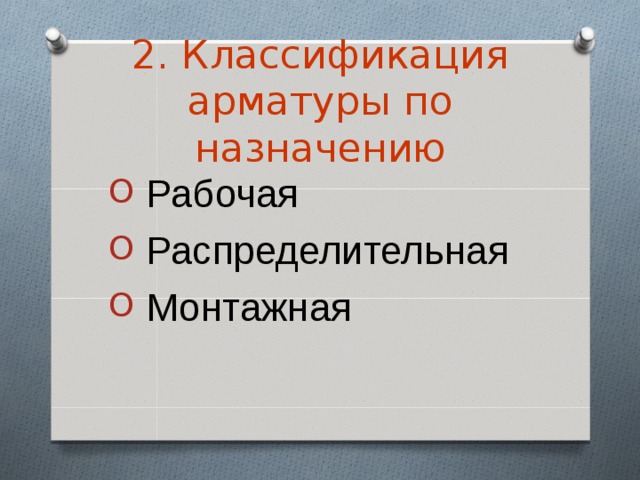

2. Классификация арматуры по назначению

• Рабочая
• Распределительная
• Монтажная

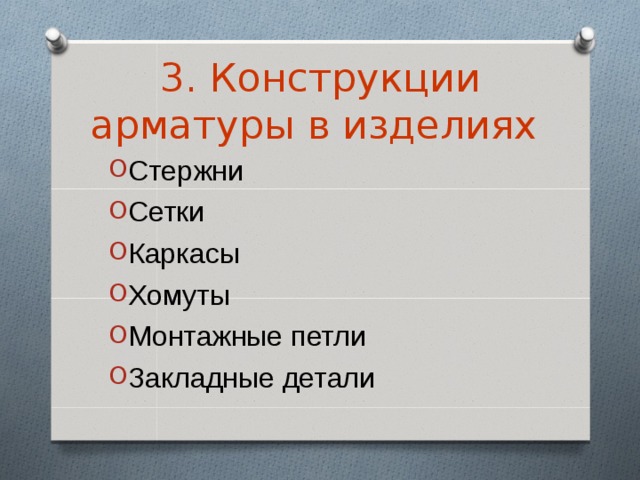

3. Конструкции арматуры в изделиях

• Стержни
• Сетки
• Каркасы
• Хомуты
• Монтажные петли
• Закладные детали

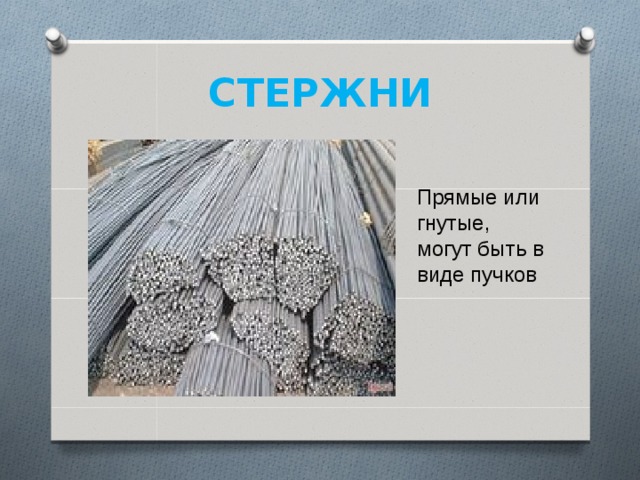

СТЕРЖНИ

Прямые или гнутые, могут быть в виде пучков

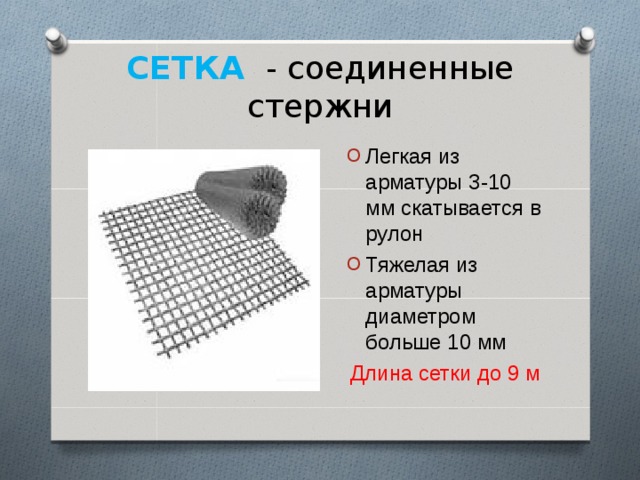

СЕТКА - соединенные стержни

• Легкая из арматуры 3-10 мм скатывается в рулон
• Тяжелая из арматуры диаметром больше 10 мм

Длина сетки до 9 м

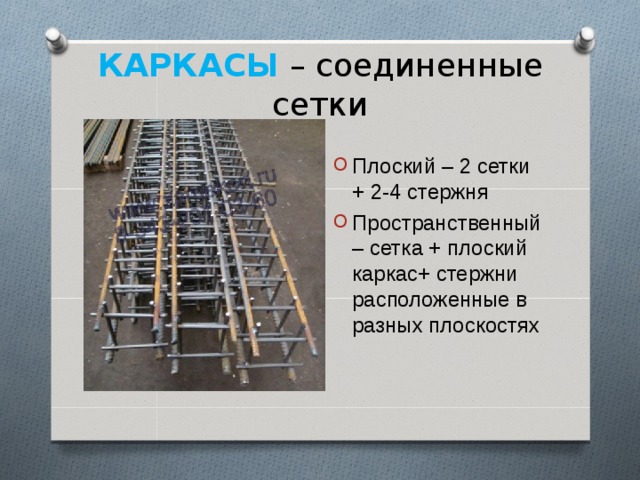

КАРКАСЫ – соединенные сетки

• Плоский – 2 сетки + 2-4 стержня
• Пространственный – сетка + плоский каркас+ стержни расположенные в разных плоскостях

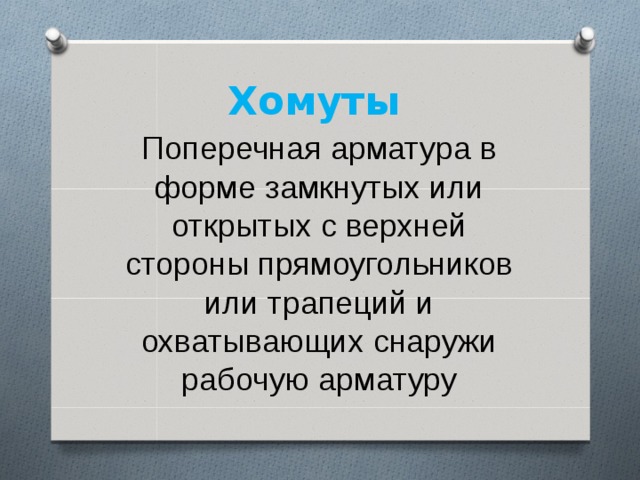

Хомуты

Поперечная арматура в форме замкнутых или открытых с верхней стороны прямоугольников или трапеций и охватывающих снаружи рабочую арматуру

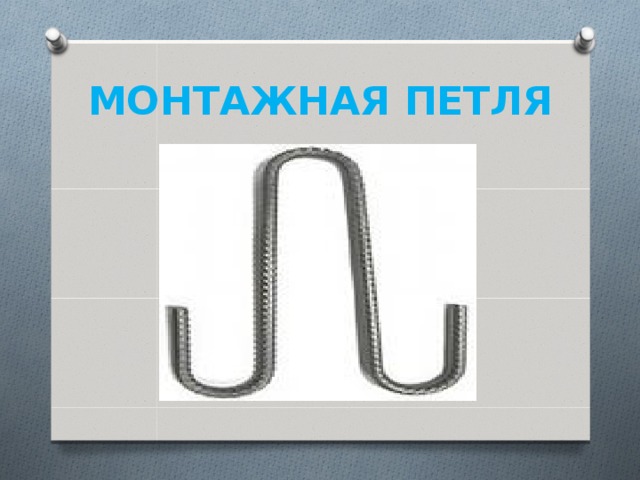

МОНТАЖНАЯ ПЕТЛЯ

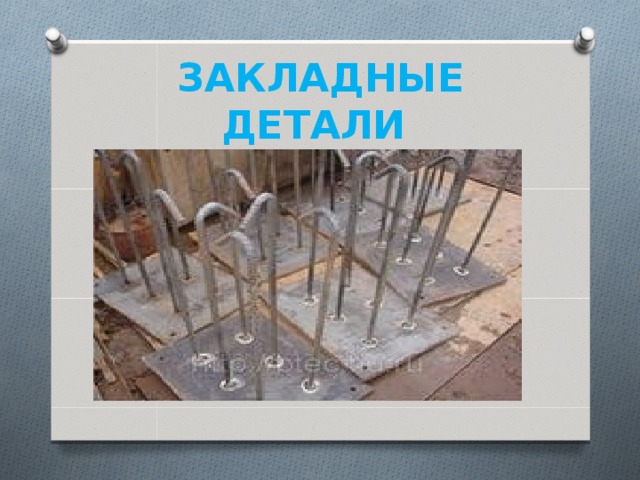

ЗАКЛАДНЫЕ ДЕТАЛИ

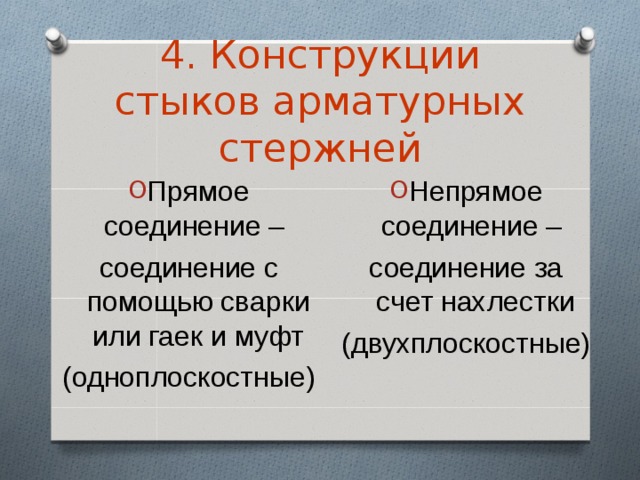

4. Конструкции стыков арматурных стержней

• Прямое соединение –

• Непрямое соединение –

соединение с помощью сварки или гаек и муфт

(одноплоскостные)

соединение за счет нахлестки

(двухплоскостные)

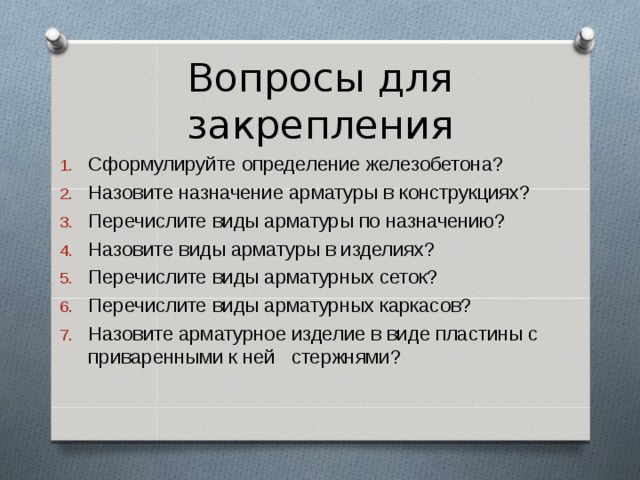

Вопросы для закрепления

• Сформулируйте определение железобетона?
• Назовите назначение арматуры в конструкциях?
• Перечислите виды арматуры по назначению?
• Назовите виды арматуры в изделиях?
• Перечислите виды арматурных сеток?
• Перечислите виды арматурных каркасов?
• Назовите арматурное изделие в виде пластины с приваренными к ней стержнями?

Рефлексия
