Магнитное поле

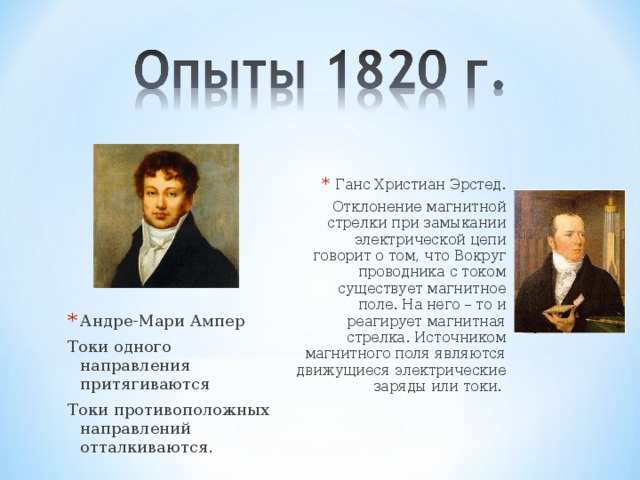

• Ганс Христиан Эрстед.

Отклонение магнитной стрелки при замыкании электрической цепи говорит о том, что Вокруг проводника с током существует магнитное поле. На него – то и реагирует магнитная стрелка. Источником магнитного поля являются движущиеся электрические заряды или токи.

• Андре-Мари Ампер

Токи одного направления притягиваются

Токи противоположных направлений отталкиваются.

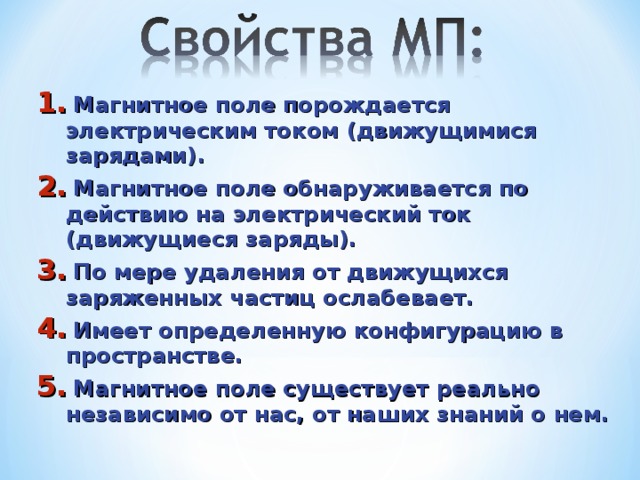

• Магнитное поле порождается электрическим током (движущимися зарядами).
• Магнитное поле обнаруживается по действию на электрический ток (движущиеся заряды).
• По мере удаления от движущихся заряженных частиц ослабевает.
• Имеет определенную конфигурацию в пространстве.
• Магнитное поле существует реально независимо от нас, от наших знаний о нем.

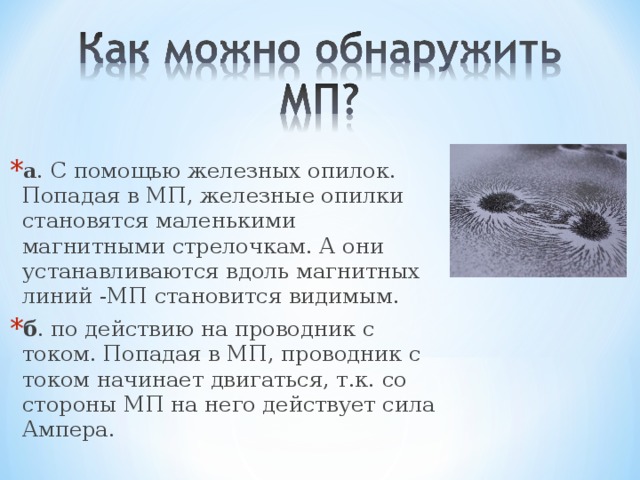

• а . С помощью железных опилок. Попадая в МП, железные опилки становятся маленькими магнитными стрелочкам. А они устанавливаются вдоль магнитных линий -МП становится видимым.
• б . по действию на проводник с током. Попадая в МП, проводник с током начинает двигаться, т.к. со стороны МП на него действует сила Ампера.

1.Магнитные линии – замкнутые кривые, поэтому МП называют вихревым. Это означает, что в природе не существует магнитных зарядов.

2.Чем гуще расположены магнитные линии, тем МП сильнее.

3.Если магнитные линии расположены параллельно друг другу с одинаковой густотой, то такое МП называют однородным.

4. Если магнитные линии искривлены – это значит, что сила, действующая на магнитную стрелку в разных точках МП, разная. Такое МП называют неоднородным.

5. Направление магнитных линий связано с направлением тока в проводнике. Стоит только поменять направление тока в проводнике, сразу же направление магнитных линий изменяется на противоположное!

• Проводник с током;

• Катушка с током;

• Соленоид;

• Постоянный магнит.

Энергия Wм магнитного поля катушки с индуктивностью L, создаваемого током I, равна Wм = LI2/ 2

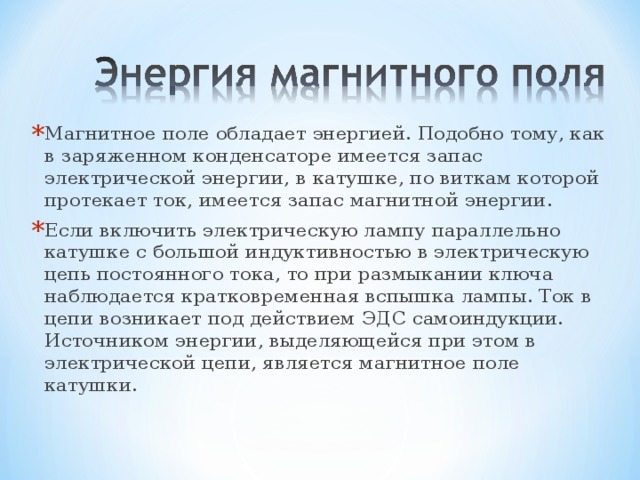

• Магнитное поле обладает энергией. Подобно тому, как в заряженном конденсаторе имеется запас электрической энергии, в катушке, по виткам которой протекает ток, имеется запас магнитной энергии.
• Если включить электрическую лампу параллельно катушке с большой индуктивностью в электрическую цепь постоянного тока, то при размыкании ключа наблюдается кратковременная вспышка лампы. Ток в цепи возникает под действием ЭДС самоиндукции. Источником энергии, выделяющейся при этом в электрической цепи, является магнитное поле катушки.

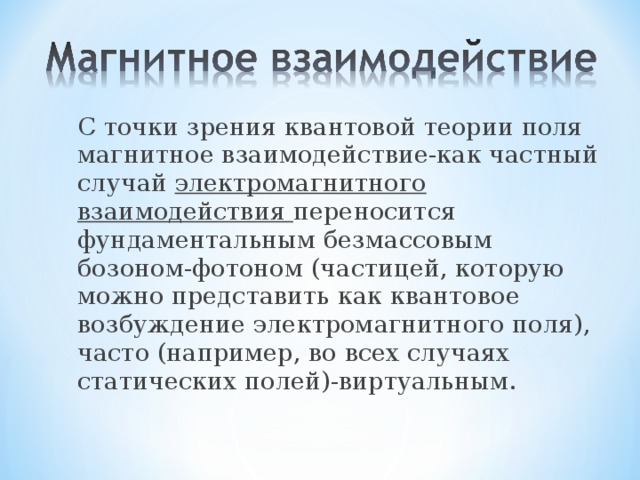

С точки зрения квантовой теории поля магнитное взаимодействие-как частный случай электромагнитного взаимодействия переносится фундаментальным безмассовым бозоном-фотоном (частицей, которую можно представить как квантовое возбуждение электромагнитного поля), часто (например, во всех случаях статических полей)-виртуальным.

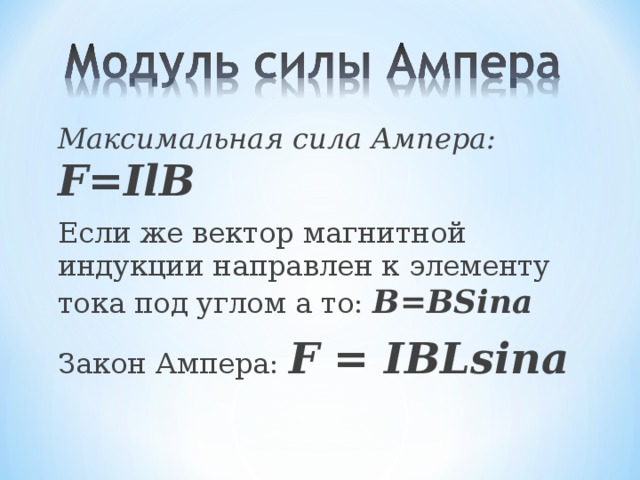

Максимальная сила Ампера: F=IlB

Если же вектор магнитной индукции направлен к элементу тока под углом a то: B=BSina

Закон Ампера: F = IBLsinа

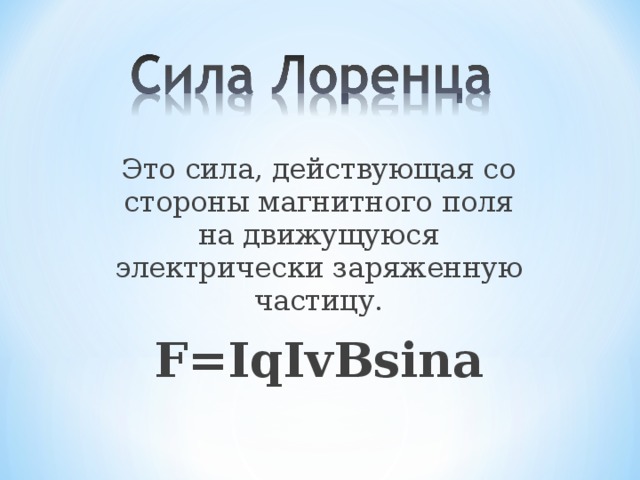

Это сила, действующая со стороны магнитного поля на движущуюся электрически заряженную частицу.

F=IqIvBsina

Направление силы Лоренца определяется по правилу левой руки:

Если поставить левую руку так, чтобы перпендикулярная скорости составляющая вектора индукции входила в ладонь, а четыре пальца были бы расположены по направлению скорости движения положительного заряда (или против направления скорости отрицательного заряда), то отогнутый большой палец укажет направление силы Лоренца.

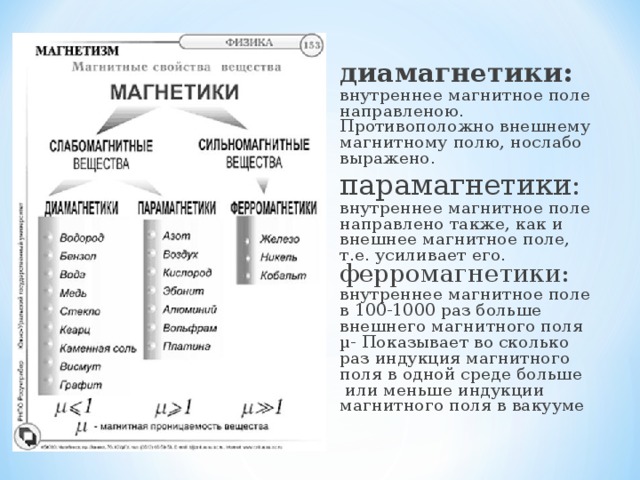

диамагнетики: внутреннее магнитное поле направленою. Противоположно внешнему магнитному полю, нослабо выражено.

парамагнетики: внутреннее магнитное поле направлено также, как и внешнее магнитное поле, т.е. усиливает его. ферромагнетики: внутреннее магнитное поле в 100-1000 раз больше внешнего магнитного поля µ- Показывает во сколько раз индукция магнитного поля в одной среде больше  или меньше индукции магнитного поля в вакууме

t Кюри, то ферромагнитные свойства (намагниченность) исчезают, и вещество становится парамагнетиком. Поэтому постоянные магниты при нагревании теряют свои магнитные свойства. Применение ферромагнитов:- постоянные магниты, изготовление магнитной ленты и пленки;- сердечники трансформаторов, генераторов, электродвигателей " width="640"

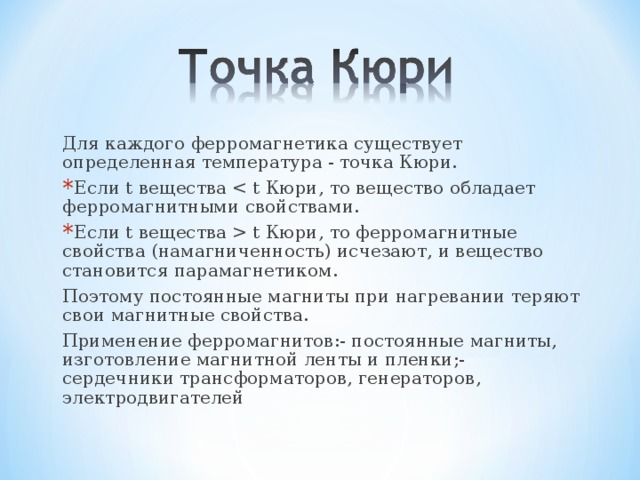

Для каждого ферромагнетика существует определенная температура - точка Кюри.

• Если t вещества
• Если t вещества t Кюри, то ферромагнитные свойства (намагниченность) исчезают, и вещество становится парамагнетиком.

Поэтому постоянные магниты при нагревании теряют свои магнитные свойства.

Применение ферромагнитов:- постоянные магниты, изготовление магнитной ленты и пленки;- сердечники трансформаторов, генераторов, электродвигателей
