РЕГУЛИРУЮЩАЯ И НАПРАВЛЯЮЩАЯ АППАРАТУРА ГИДРАВЛИКА  ЛОБКО И.Н. 2018 год

РЕГУЛИРУЮЩАЯ И НАПРАВЛЯЮЩАЯ АППАРАТУРА

ГИДРАВЛИКА

ЛОБКО И.Н.

2018 год

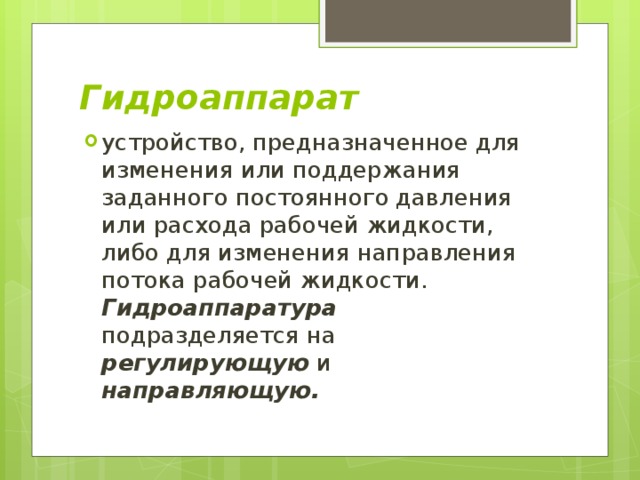

Гидроаппарат устройство, предназначенное для изменения или поддержания заданного постоянного давления или расхода рабочей жидкости, либо для изменения направления потока рабочей жидкости. Гидроаппаратура подразделяется на регулирующую и направляющую.

Гидроаппарат

  • устройство, предназначенное для изменения или поддержания заданного постоянного давления или расхода рабочей жидкости, либо для изменения направления потока рабочей жидкости. Гидроаппаратура подразделяется на регулирующую и направляющую.

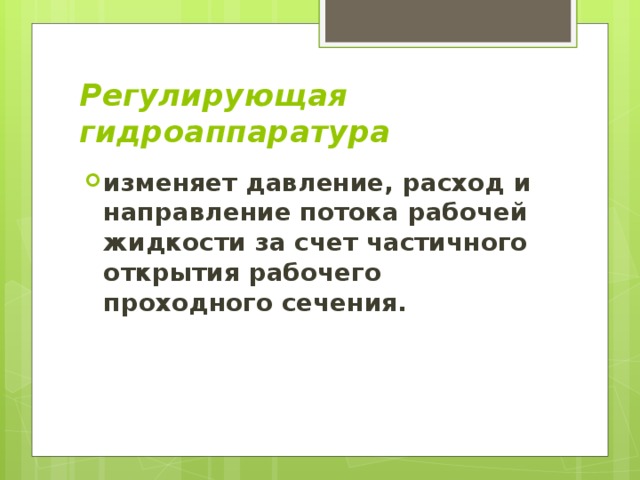

Регулирующая гидроаппаратура изменяет давление, расход и направление потока рабочей жидкости за счет частичного открытия рабочего проходного сечения.

Регулирующая гидроаппаратура

  • изменяет давление, расход и направление потока рабочей жидкости за счет частичного открытия рабочего проходного сечения.

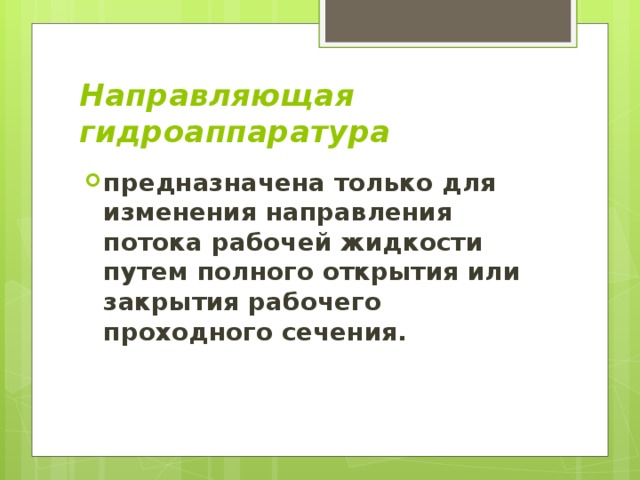

Направляющая гидроаппаратура предназначена только для изменения направления потока рабочей жидкости путем полного открытия или закрытия рабочего проходного сечения.

Направляющая гидроаппаратура

  • предназначена только для изменения направления потока рабочей жидкости путем полного открытия или закрытия рабочего проходного сечения.

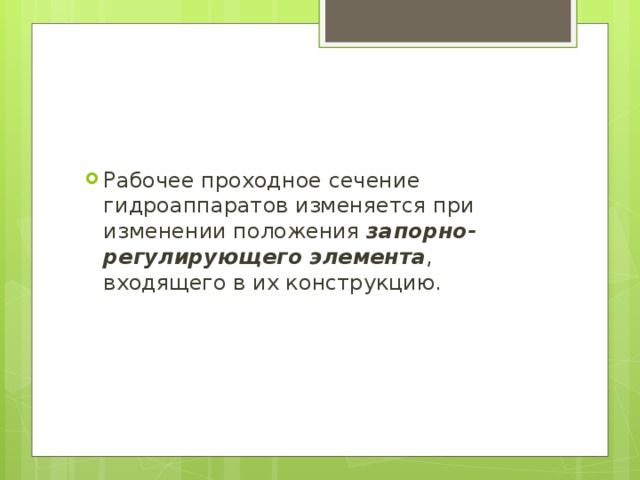

Рабочее проходное сечение гидроаппаратов изменяется при изменении положения запорно-регулирующего элемента , входящего в их конструкцию.
  • Рабочее проходное сечение гидроаппаратов изменяется при изменении положения запорно-регулирующего элемента , входящего в их конструкцию.

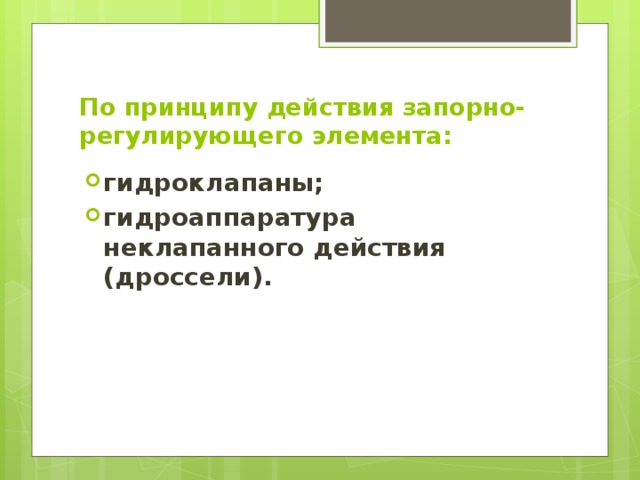

По принципу действия запорно-регулирующего элемента: гидроклапаны; гидроаппаратура неклапанного действия (дроссели).

По принципу действия запорно-регулирующего элемента:

  • гидроклапаны;
  • гидроаппаратура неклапанного действия (дроссели).

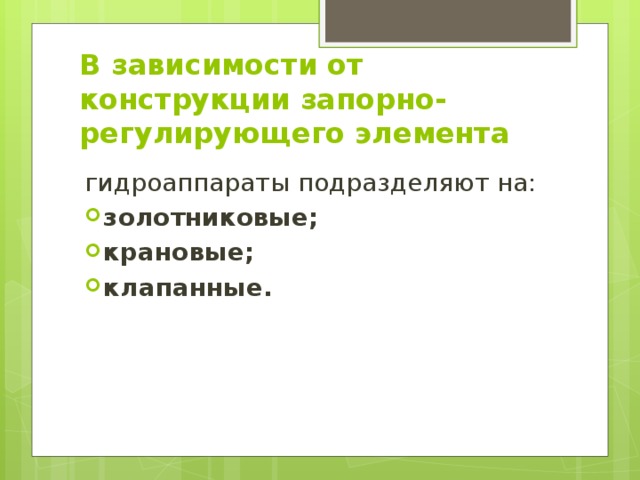

В зависимости от конструкции запорно-регулирующего элемента гидроаппараты подразделяют на: золотниковые; крановые; клапанные.

В зависимости от конструкции запорно-регулирующего элемента

гидроаппараты подразделяют на:

  • золотниковые;
  • крановые;
  • клапанные.

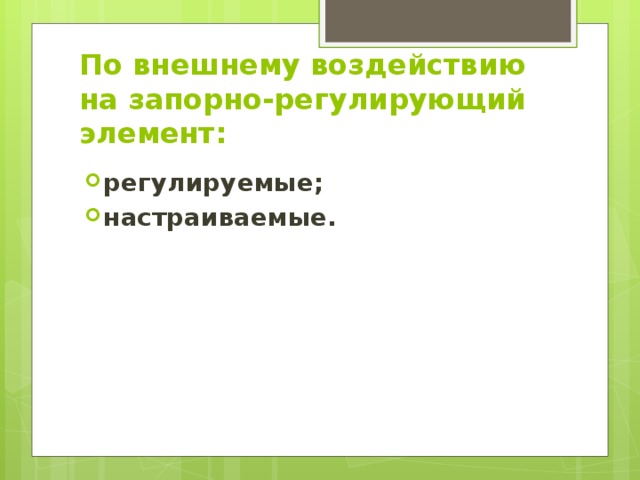

По внешнему воздействию на запорно-регулирующий элемент: регулируемые; настраиваемые.

По внешнему воздействию на запорно-регулирующий элемент:

  • регулируемые;
  • настраиваемые.

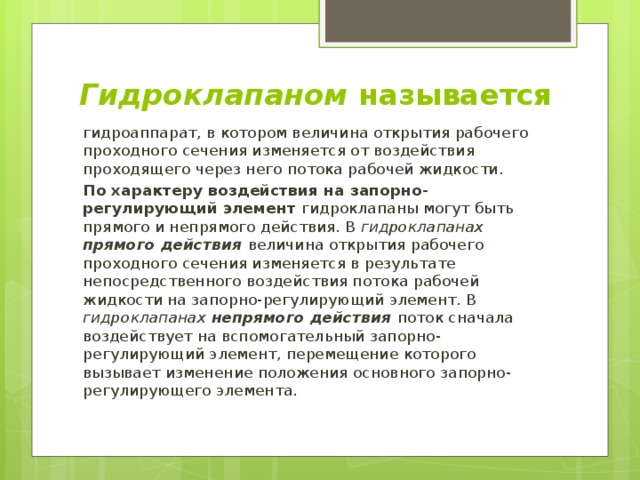

Гидроклапаном называется гидроаппарат, в котором величина открытия рабочего проходного сечения изменяется от воздействия проходящего через него потока рабочей жидкости. По характеру воздействия на запорно-регулирующий элемент гидроклапаны могут быть прямого и непрямого действия. В гидроклапанах прямого действия  величина открытия рабочего проходного сечения изменяется в результате непосредственного воздействия потока рабочей жидкости на запорно-регулирующий элемент. В гидроклапанах непрямого действия  поток сначала воздействует на вспомогательный запорно-регулирующий элемент, перемещение которого вызывает изменение положения основного запорно-регулирующего элемента.

Гидроклапаном называется

гидроаппарат, в котором величина открытия рабочего проходного сечения изменяется от воздействия проходящего через него потока рабочей жидкости.

По характеру воздействия на запорно-регулирующий элемент гидроклапаны могут быть прямого и непрямого действия. В гидроклапанах прямого действия величина открытия рабочего проходного сечения изменяется в результате непосредственного воздействия потока рабочей жидкости на запорно-регулирующий элемент. В гидроклапанах непрямого действия поток сначала воздействует на вспомогательный запорно-регулирующий элемент, перемещение которого вызывает изменение положения основного запорно-регулирующего элемента.

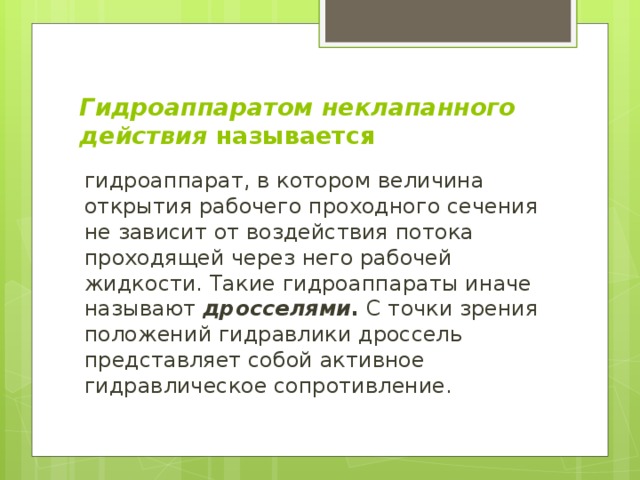

Гидроаппаратом неклапанного действия называется гидроаппарат, в котором величина открытия рабочего проходного сечения не зависит от воздействия потока проходящей через него рабочей жидкости. Такие гидроаппараты иначе называют дросселями . С точки зрения положений гидравлики дроссель представляет собой активное гидравлическое сопротивление.

Гидроаппаратом неклапанного действия называется

гидроаппарат, в котором величина открытия рабочего проходного сечения не зависит от воздействия потока проходящей через него рабочей жидкости. Такие гидроаппараты иначе называют дросселями . С точки зрения положений гидравлики дроссель представляет собой активное гидравлическое сопротивление.

Напорные гидроклапаны Напорные гидроклапаны предназначены для ограничения давления в подводимых к ним потоках рабочей жидкости. На рис.1 приведены принципиальные схемы напорных клапанов прямого действия с шариковым, конусным, плунжерным и тарельчатым запорно-регулирующими элементами.

Напорные гидроклапаны

Напорные гидроклапаны предназначены для ограничения давления в подводимых к ним потоках рабочей жидкости. На рис.1 приведены принципиальные схемы напорных клапанов прямого действия с шариковым, конусным, плунжерным и тарельчатым запорно-регулирующими элементами.

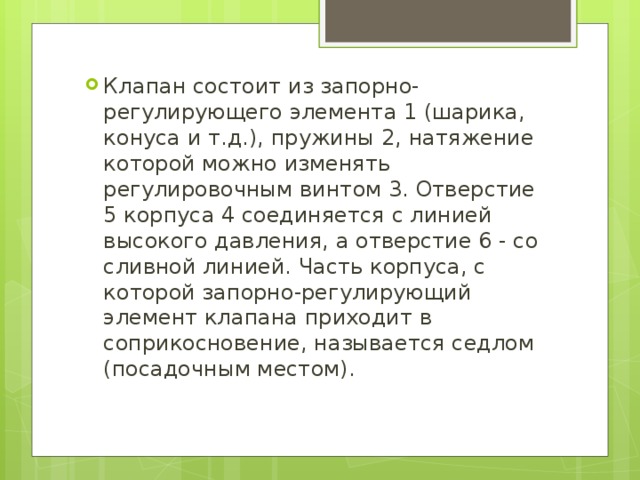

Клапан состоит из запорно-регулирующего элемента 1 (шарика, конуса и т.д.), пружины 2, натяжение которой можно изменять регулировочным винтом 3. Отверстие 5 корпуса 4 соединяется с линией высокого давления, а отверстие 6 - со сливной линией. Часть корпуса, с которой запорно-регулирующий элемент клапана приходит в соприкосновение, называется седлом (посадочным местом).
  • Клапан состоит из запорно-регулирующего элемента 1 (шарика, конуса и т.д.), пружины 2, натяжение которой можно изменять регулировочным винтом 3. Отверстие 5 корпуса 4 соединяется с линией высокого давления, а отверстие 6 - со сливной линией. Часть корпуса, с которой запорно-регулирующий элемент клапана приходит в соприкосновение, называется седлом (посадочным местом).

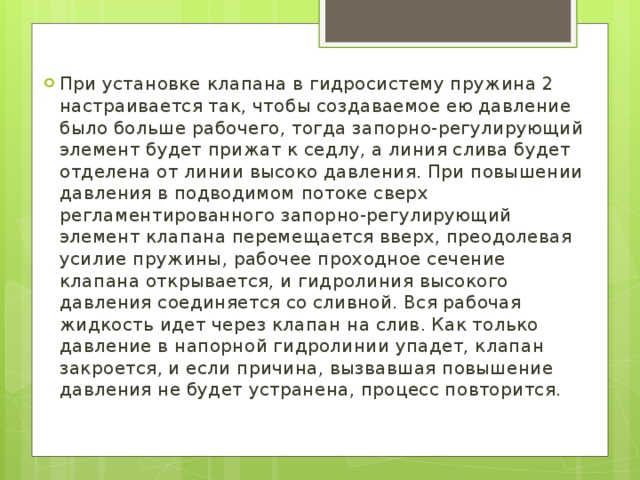

При установке клапана в гидросистему пружина 2 настраивается так, чтобы создаваемое ею давление было больше рабочего, тогда запорно-регулирующий элемент будет прижат к седлу, а линия слива будет отделена от линии высоко давления. При повышении давления в подводимом потоке сверх регламентированного запорно-регулирующий элемент клапана перемещается вверх, преодолевая усилие пружины, рабочее проходное сечение клапана открывается, и гидролиния высокого давления соединяется со сливной. Вся рабочая жидкость идет через клапан на слив. Как только давление в напорной гидролинии упадет, клапан закроется, и если причина, вызвавшая повышение давления не будет устранена, процесс повторится.
  • При установке клапана в гидросистему пружина 2 настраивается так, чтобы создаваемое ею давление было больше рабочего, тогда запорно-регулирующий элемент будет прижат к седлу, а линия слива будет отделена от линии высоко давления. При повышении давления в подводимом потоке сверх регламентированного запорно-регулирующий элемент клапана перемещается вверх, преодолевая усилие пружины, рабочее проходное сечение клапана открывается, и гидролиния высокого давления соединяется со сливной. Вся рабочая жидкость идет через клапан на слив. Как только давление в напорной гидролинии упадет, клапан закроется, и если причина, вызвавшая повышение давления не будет устранена, процесс повторится.
Дифференциальный клапан состоит из плунжера 1, который имеет два пояска диаметрами D и d, на которые воздействует жидкость.

Дифференциальный клапан

состоит из плунжера 1, который имеет два пояска диаметрами D и d, на которые воздействует жидкость.

Клапан непрямого действия Клапан состоит из основного запорно-регулирующего элемента - золотника 1 ступенчатой формы; нерегулируемой пружины 2 и вспомогательного запорно-регулирующего элемента 3 в виде шарикового клапана прямого действия. Усилие пружины 4 шарикового клапана регулируется винтом 5. Каналами в корпусе клапана полости 7 и 8 соединены с гидролинией 10 высокого давления. Полость 6 соединена с полостью 8 капиллярным каналом 9 в золотнике. Пружины шарикового клапана 3 настраивается на давление P К (на 10…20% больше максимального рабочего в гидросистеме).

Клапан непрямого действия

Клапан состоит из основного запорно-регулирующего элемента - золотника 1 ступенчатой формы; нерегулируемой пружины 2 и вспомогательного запорно-регулирующего элемента 3 в виде шарикового клапана прямого действия. Усилие пружины 4 шарикового клапана регулируется винтом 5. Каналами в корпусе клапана полости 7 и 8 соединены с гидролинией 10 высокого давления. Полость 6 соединена с полостью 8 капиллярным каналом 9 в золотнике. Пружины шарикового клапана 3 настраивается на давление P К (на 10…20% больше максимального рабочего в гидросистеме).

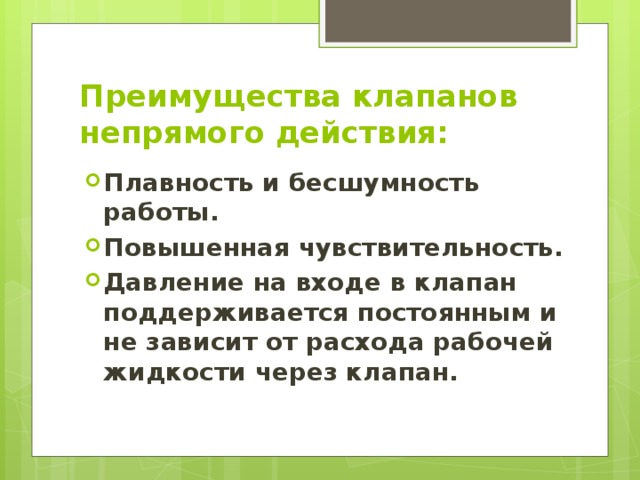

Преимущества клапанов непрямого действия: Плавность и бесшумность работы. Повышенная чувствительность. Давление на входе в клапан поддерживается постоянным и не зависит от расхода рабочей жидкости через клапан.

Преимущества клапанов непрямого действия:

  • Плавность и бесшумность работы.
  • Повышенная чувствительность.
  • Давление на входе в клапан поддерживается постоянным и не зависит от расхода рабочей жидкости через клапан.
Редукционный гидроклапан предназначен для поддержания в отводимом от него потоке рабочей жидкости более низкого давления, чем давление в подводимом потоке.

Редукционный гидроклапан

предназначен для поддержания в отводимом от него потоке рабочей жидкости более низкого давления, чем давление в подводимом потоке.

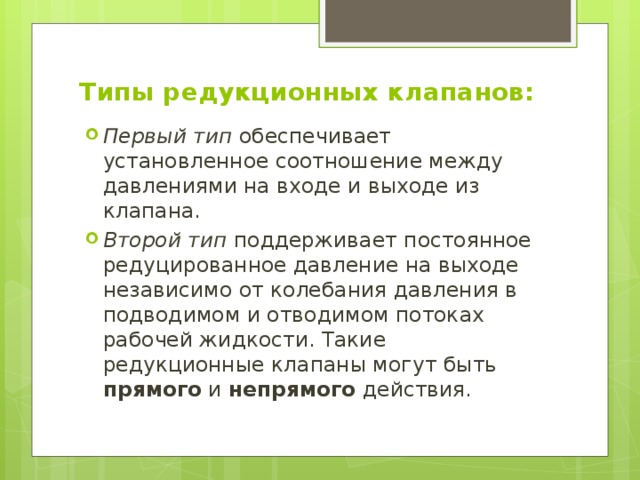

Типы редукционных клапанов: Первый тип обеспечивает установленное соотношение между давлениями на входе и выходе из клапана. Второй тип поддерживает постоянное редуцированное давление на выходе независимо от колебания давления в подводимом и отводимом потоках рабочей жидкости. Такие редукционные клапаны могут быть прямого и непрямого действия.

Типы редукционных клапанов:

  • Первый тип обеспечивает установленное соотношение между давлениями на входе и выходе из клапана.
  • Второй тип поддерживает постоянное редуцированное давление на выходе независимо от колебания давления в подводимом и отводимом потоках рабочей жидкости. Такие редукционные клапаны могут быть прямого и непрямого действия.
Редукционный клапан:  а - принципиальная схема; б - условное обозначение

Редукционный клапан: а - принципиальная схема; б - условное обозначение

Редукционный клапан непрямого действия:  а - принципиальная схема; б - условное обозначение

Редукционный клапан непрямого действия: а - принципиальная схема; б - условное обозначение

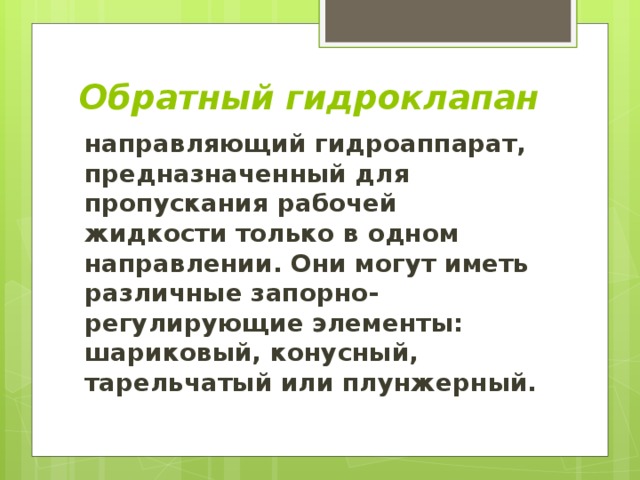

Обратный гидроклапан направляющий гидроаппарат, предназначенный для пропускания рабочей жидкости только в одном направлении. Они могут иметь различные запорно-регулирующие элементы: шариковый, конусный, тарельчатый или плунжерный.

Обратный гидроклапан

направляющий гидроаппарат, предназначенный для пропускания рабочей жидкости только в одном направлении. Они могут иметь различные запорно-регулирующие элементы: шариковый, конусный, тарельчатый или плунжерный.

Обратный клапан типа Г51:  а - конструкция; б - условное обозначение

Обратный клапан типа Г51: а - конструкция; б - условное обозначение

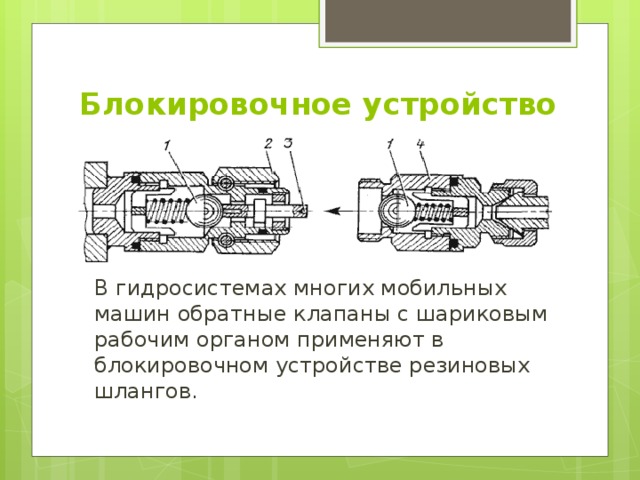

Блокировочное устройство В гидросистемах многих мобильных машин обратные клапаны с шариковым рабочим органом применяют в блокировочном устройстве резиновых шлангов.

Блокировочное устройство

В гидросистемах многих мобильных машин обратные клапаны с шариковым рабочим органом применяют в блокировочном устройстве резиновых шлангов.

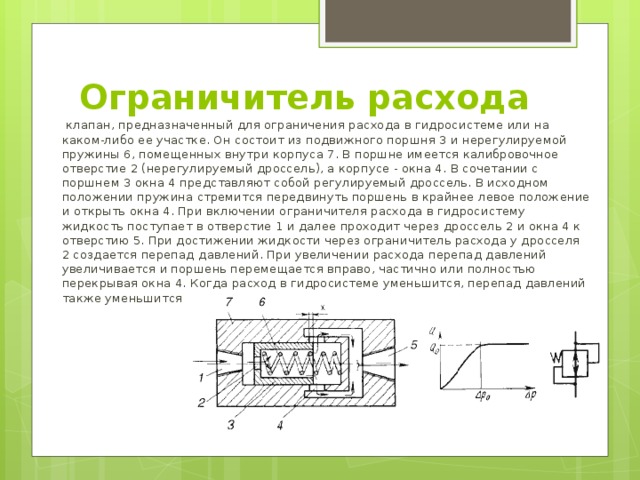

Ограничитель расхода  клапан, предназначенный для ограничения расхода в гидросистеме или на каком-либо ее участке. Он состоит из подвижного поршня 3 и нерегулируемой пружины 6, помещенных внутри корпуса 7. В поршне имеется калибровочное отверстие 2 (нерегулируемый дроссель), а корпусе - окна 4. В сочетании с поршнем 3 окна 4 представляют собой регулируемый дроссель. В исходном положении пружина стремится передвинуть поршень в крайнее левое положение и открыть окна 4. При включении ограничителя расхода в гидросистему жидкость поступает в отверстие 1 и далее проходит через дроссель 2 и окна 4 к отверстию 5. При достижении жидкости через ограничитель расхода у дросселя 2 создается перепад давлений. При увеличении расхода перепад давлений увеличивается и поршень перемещается вправо, частично или полностью перекрывая окна 4. Когда расход в гидросистеме уменьшится, перепад давлений также уменьшится и поршень переместится влево, увеличив открытие окон.

Ограничитель расхода

клапан, предназначенный для ограничения расхода в гидросистеме или на каком-либо ее участке. Он состоит из подвижного поршня 3 и нерегулируемой пружины 6, помещенных внутри корпуса 7. В поршне имеется калибровочное отверстие 2 (нерегулируемый дроссель), а корпусе - окна 4. В сочетании с поршнем 3 окна 4 представляют собой регулируемый дроссель. В исходном положении пружина стремится передвинуть поршень в крайнее левое положение и открыть окна 4. При включении ограничителя расхода в гидросистему жидкость поступает в отверстие 1 и далее проходит через дроссель 2 и окна 4 к отверстию 5. При достижении жидкости через ограничитель расхода у дросселя 2 создается перепад давлений. При увеличении расхода перепад давлений увеличивается и поршень перемещается вправо, частично или полностью перекрывая окна 4. Когда расход в гидросистеме уменьшится, перепад давлений также уменьшится и поршень переместится влево, увеличив открытие окон.

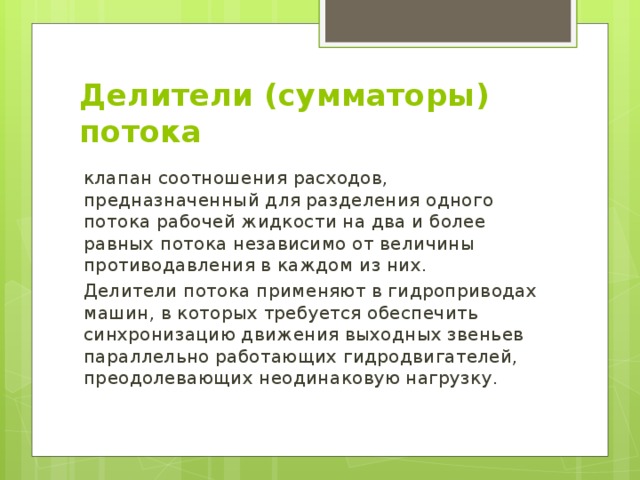

Делители (сумматоры) потока клапан соотношения расходов, предназначенный для разделения одного потока рабочей жидкости на два и более равных потока независимо от величины противодавления в каждом из них. Делители потока применяют в гидроприводах машин, в которых требуется обеспечить синхронизацию движения выходных звеньев параллельно работающих гидродвигателей, преодолевающих неодинаковую нагрузку.

Делители (сумматоры) потока

клапан соотношения расходов, предназначенный для разделения одного потока рабочей жидкости на два и более равных потока независимо от величины противодавления в каждом из них.

Делители потока применяют в гидроприводах машин, в которых требуется обеспечить синхронизацию движения выходных звеньев параллельно работающих гидродвигателей, преодолевающих неодинаковую нагрузку.

Делитель потока:  а - принципиальная схема; б - условное обозначение;  в - условное обозначение сумматора потока

Делитель потока: а - принципиальная схема; б - условное обозначение; в - условное обозначение сумматора потока

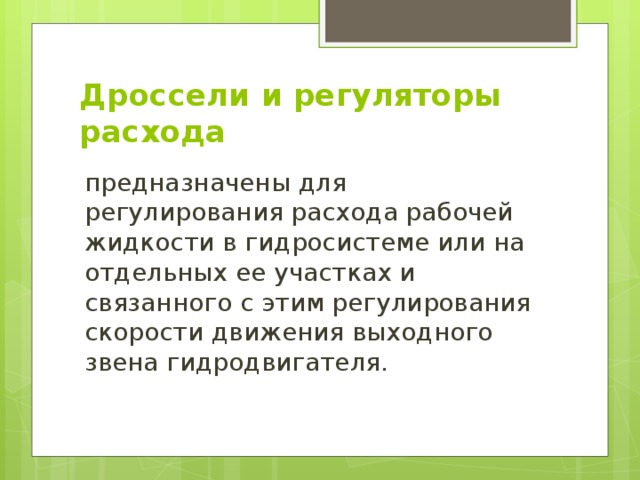

Дроссели и регуляторы расхода предназначены для регулирования расхода рабочей жидкости в гидросистеме или на отдельных ее участках и связанного с этим регулирования скорости движения выходного звена гидродвигателя.

Дроссели и регуляторы расхода

предназначены для регулирования расхода рабочей жидкости в гидросистеме или на отдельных ее участках и связанного с этим регулирования скорости движения выходного звена гидродвигателя.

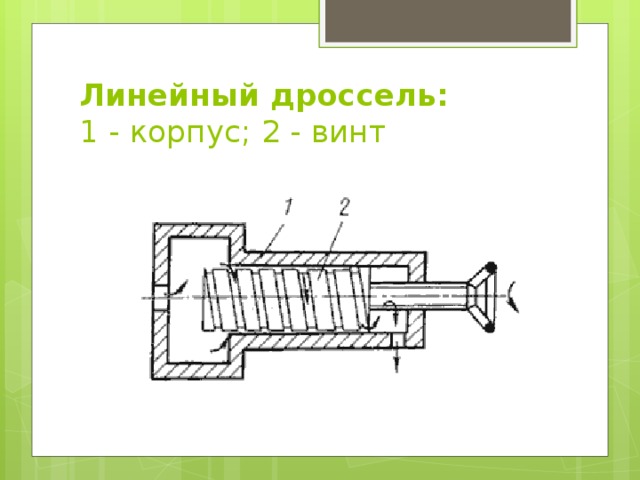

Линейный дроссель:  1 - корпус; 2 - винт

Линейный дроссель: 1 - корпус; 2 - винт

Нелинейные дроссели:

Нелинейные дроссели:
