Презентация на тему:"ВАЗ2108"

Электромобиль на базе ВАЗ-2108

Учитель: Блинов С.А.

МБОУ «СОШ №6 им.К.Минина»

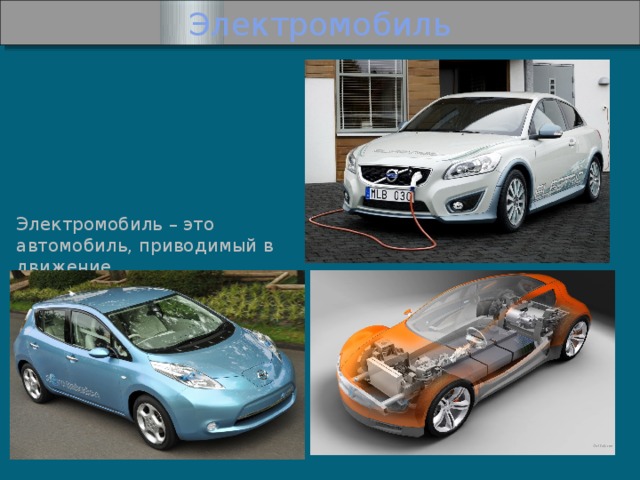

Электромобиль

Электромобиль – это автомобиль, приводимый в движение электродвигателем с питанием автономного источника электроэнергии (аккумуляторов, топливных элементов), а не двигателем внутреннего сгорания.

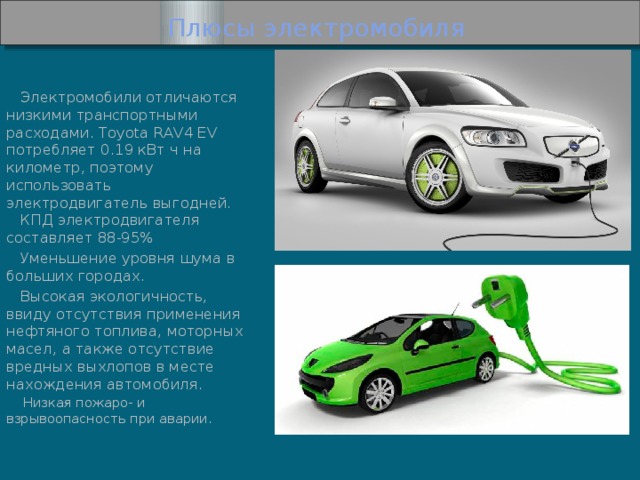

Плюсы электромобиля

Электромобили отличаются низкими транспортными расходами. Toyota RAV4 EV потребляет 0.19 кВт ч на километр, поэтому использовать электродвигатель выгодней. КПД электродвигателя составляет 88-95%

Уменьшение уровня шума в больших городах.

Высокая экологичность, ввиду отсутствия применения нефтяного топлива, моторных масел, а также отсутствие вредных выхлопов в месте нахождения автомобиля.

Низкая пожаро- и взрывоопасность при аварии.

Гипотеза проекта

• Возможно ли построить своими руками модель автомобиля ВАЗ – 2108 на электронной тяге, учитывая геометрические особенности с добавлением собственных дизайнерских решений?

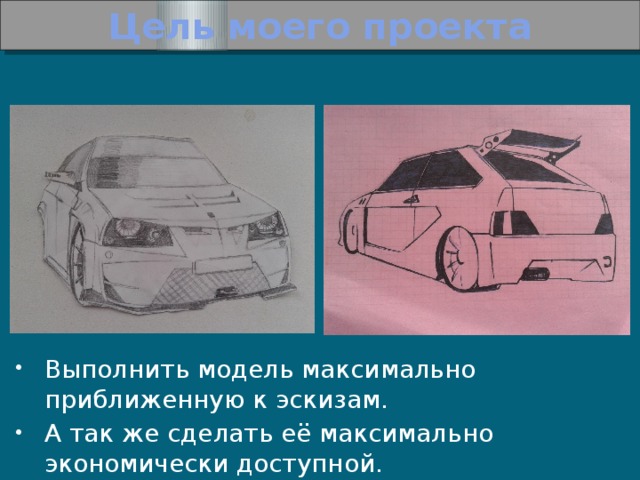

Цель моего проекта

• Выполнить модель максимально приближенную к эскизам.
• А так же сделать её максимально экономически доступной.

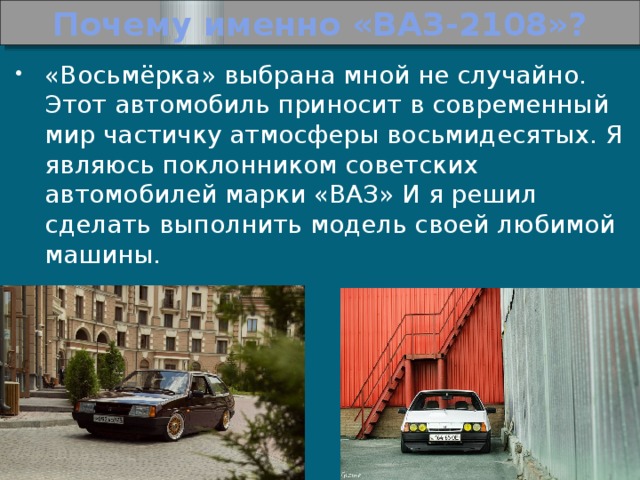

Почему именно «ВАЗ-2108»?

• «Восьмёрка» выбрана мной не случайно. Этот автомобиль приносит в современный мир частичку атмосферы восьмидесятых. Я являюсь поклонником советских автомобилей марки «ВАЗ» И я решил сделать выполнить модель своей любимой машины.

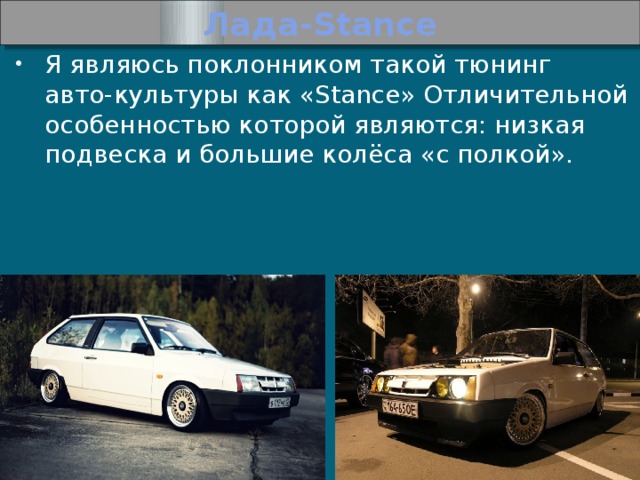

Лада-Stance

• Я являюсь поклонником такой тюнинг авто-культуры как «Stance» Отличительной особенностью которой являются: низкая подвеска и большие колёса «с полкой».

Цель работы

• А теперь давайте отвлечёмся и поговорим о конкретных целях моей работы. Я хочу развить в себе навыки технического моделирования и впоследствии участвовать в конкурсе «Модель своими руками». В ходе моих размышлений «ВАЗ – 2108» стала идеей моего проекта.

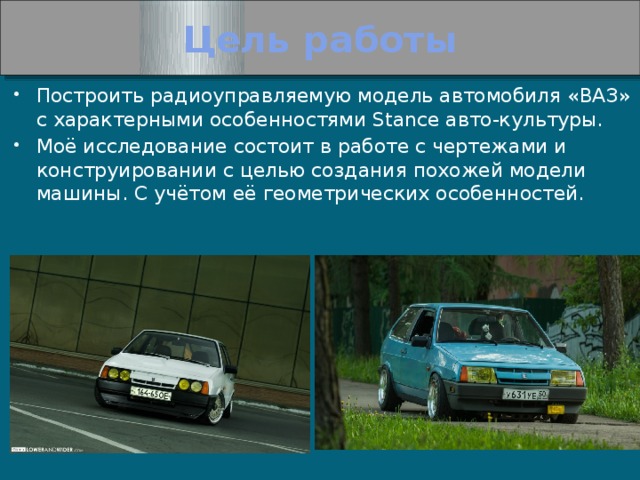

Цель работы

• Построить радиоуправляемую модель автомобиля «ВАЗ» с характерными особенностями Stance авто-культуры.
• Моё исследование состоит в работе с чертежами и конструировании с целью создания похожей модели машины. С учётом её геометрических особенностей.

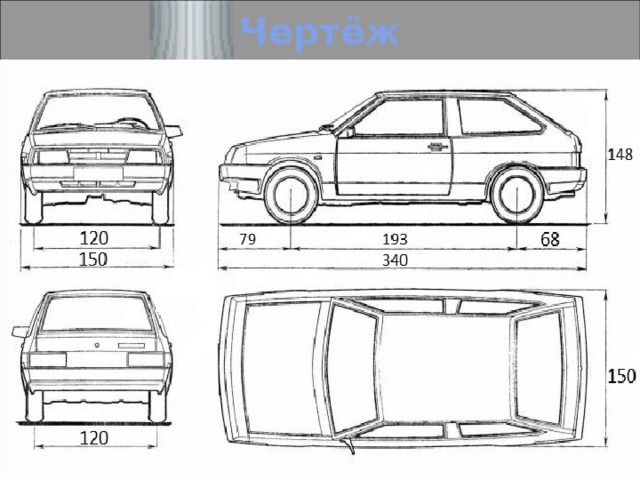

Чертёж

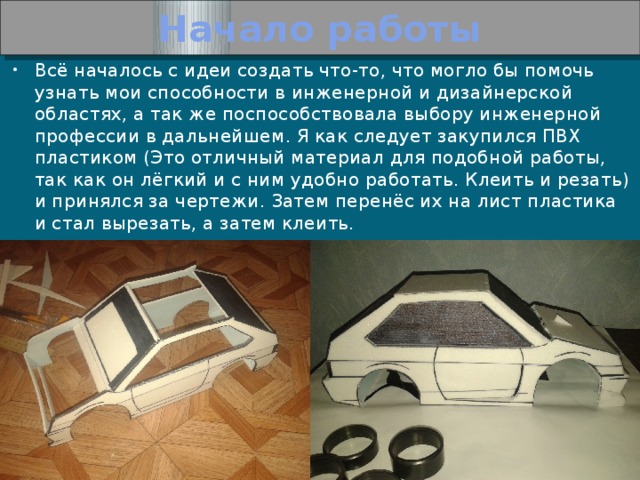

Начало работы

• Всё началось с идеи создать что-то, что могло бы помочь узнать мои способности в инженерной и дизайнерской областях, а так же поспособствовала выбору инженерной профессии в дальнейшем. Я как следует закупился ПВХ пластиком (Это отличный материал для подобной работы, так как он лёгкий и с ним удобно работать. Клеить и резать) и принялся за чертежи. Затем перенёс их на лист пластика и стал вырезать, а затем клеить.

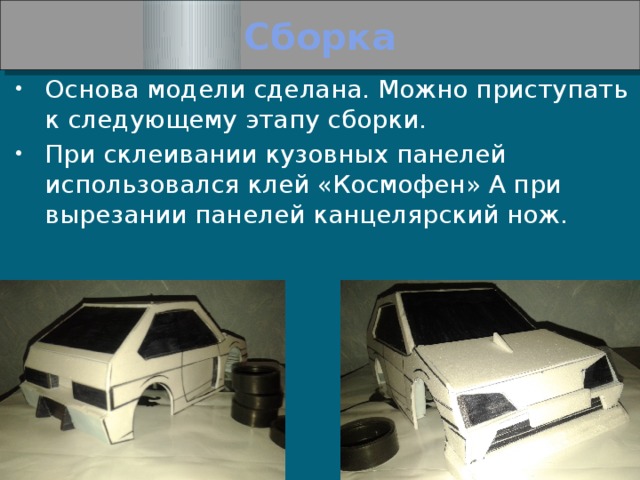

Сборка

• Основа модели сделана. Можно приступать к следующему этапу сборки.
• При склеивании кузовных панелей использовался клей «Космофен» А при вырезании панелей канцелярский нож.

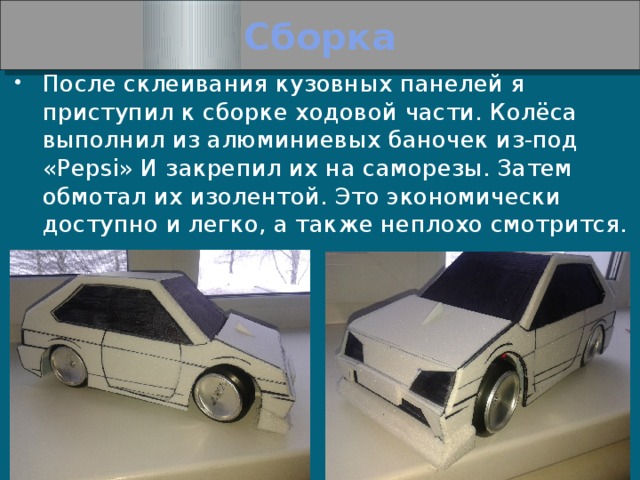

Сборка

• После склеивания кузовных панелей я приступил к сборке ходовой части. Колёса выполнил из алюминиевых баночек из-под «Pepsi» И закрепил их на саморезы. Затем обмотал их изолентой. Это экономически доступно и легко, а также неплохо смотрится.

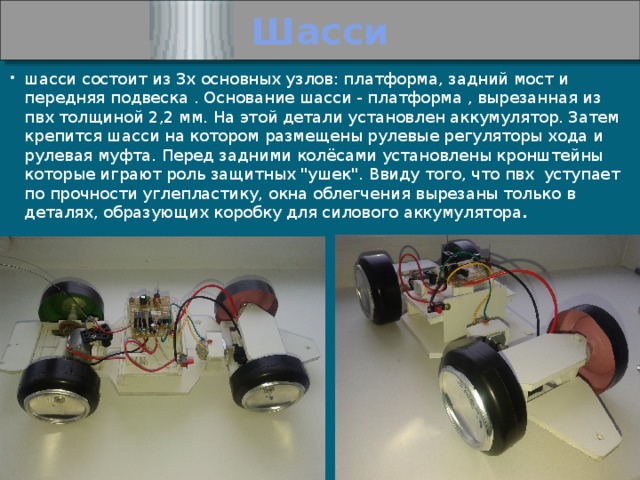

Шасси

• шасси состоит из 3х основных узлов: платформа, задний мост и передняя подвеска . Основание шасси - платформа , вырезанная из пвх толщиной 2,2 мм. На этой детали установлен аккумулятор. Затем крепится шасси на котором размещены рулевые регуляторы хода и рулевая муфта. Перед задними колёсами установлены кронштейны которые играют роль защитных "ушек". Ввиду того, что пвх уступает по прочности углепластику, окна облегчения вырезаны только в деталях, образующих коробку для силового аккумулятора .

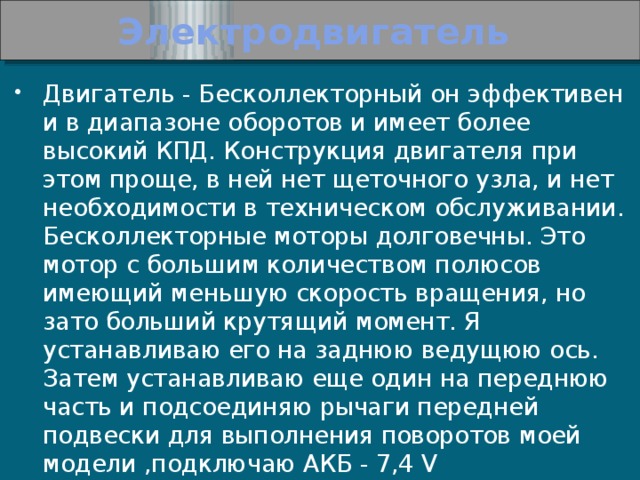

Электродвигатель

• Двигатель - Бесколлекторный он эффективен и в диапазоне оборотов и имеет более высокий КПД. Конструкция двигателя при этом проще, в ней нет щеточного узла, и нет необходимости в техническом обслуживании. Бесколлекторные моторы долговечны. Это мотор с большим количеством полюсов имеющий меньшую скорость вращения, но зато больший крутящий момент. Я устанавливаю его на заднюю ведущюю ось. Затем устанавливаю еще один на переднюю часть и подсоединяю рычаги передней подвески для выполнения поворотов моей модели ,подключаю АКБ - 7,4 V

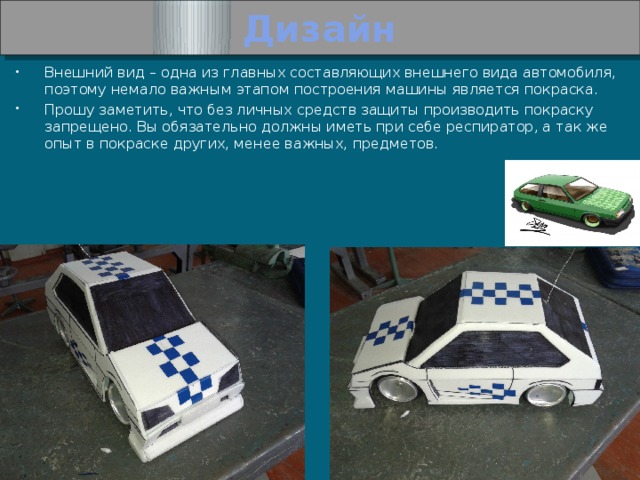

Дизайн

• Внешний вид – одна из главных составляющих внешнего вида автомобиля, поэтому немало важным этапом построения машины является покраска.
• Прошу заметить, что без личных средств защиты производить покраску запрещено. Вы обязательно должны иметь при себе респиратор, а так же опыт в покраске других, менее важных, предметов.

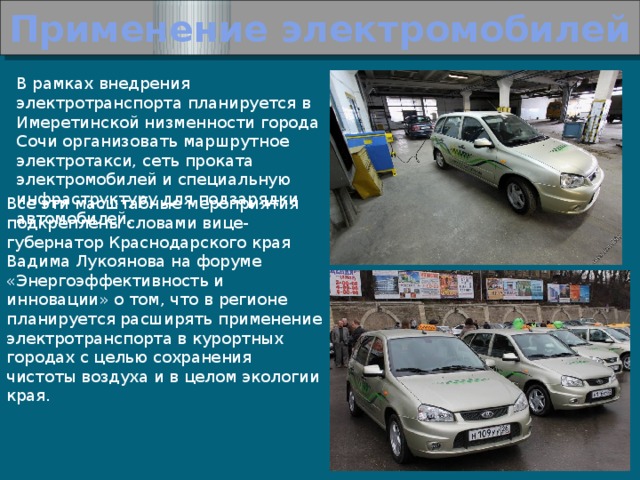

Применение электромобилей

В рамках внедрения электротранспорта планируется в Имеретинской низменности города Сочи организовать маршрутное электротакси, сеть проката электромобилей и специальную инфраструктуру для подзарядки автомобилей.

Все эти масштабные мероприятия подкреплены словами вице-губернатор Краснодарского края Вадима Лукоянова на форуме «Энергоэффективность и инновации» о том, что в регионе планируется расширять применение электротранспорта в курортных городах с целью сохранения чистоты воздуха и в целом экологии края.

Применение электромобилей

• Электромобили активно применяются и в других станах мира: Германии, Англии, Америке, Франции. Этим они показывают своё неравнодушие к окружающей среде и её проблемам.

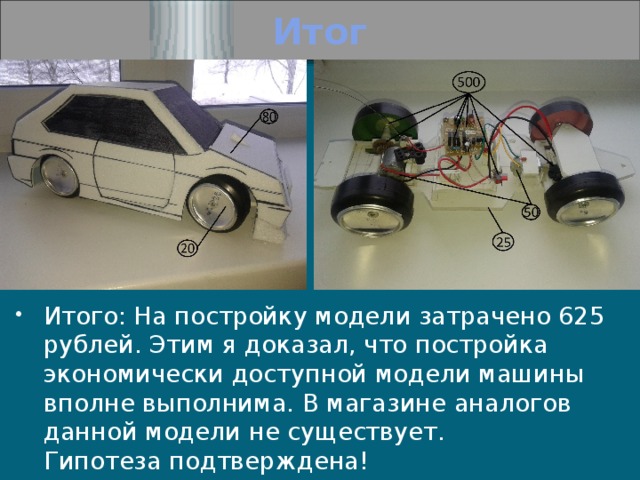

Итог

• Итого: На постройку модели затрачено 625 рублей. Этим я доказал, что постройка экономически доступной модели машины вполне выполнима. В магазине аналогов данной модели не существует. Гипотеза подтверждена!

СПАСИБО ЗА ВНИМАНИЕ!
