Презентация на урок "Сварочный пост"

Государственное бюджетное профессиональное образовательное учреждение Саратовской области Петровский агропромышленный лицей

СВАРОЧНОЕ ДЕЛО

СВАРОЧНЫЙ ПОСТ

Сварочный пост — это рабочее место сварщика,

оснащенное комплектом технологически

связанного между собой оборудования,

необходимыми приспособлениями и

инструментом. Сварочные посты могут быть

стационарными или передвижными.

Стационарный пост представляет собой открытую

сверху кабину размером 2000x2500x2000 мм . Ее

стенки изготовляют из тонкой стали, фанеры или

брезента (причем фанера и брезент должны быть

пропитаны отнестойким составом, например

раствором алюмокалиевых квасцов) и

окрашивают светлосерой краской, хорошо

поглощающей ультрафиолетовое излучение. Пол

выполняют из огнестойкого материала.

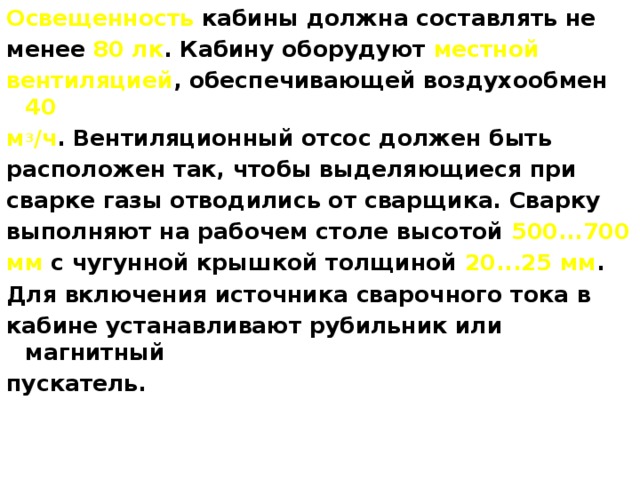

Освещенность кабины должна составлять не

менее 80 лк . Кабину оборудуют местной

вентиляцией , обеспечивающей воздухообмен 40

м 3 /ч . Вентиляционный отсос должен быть

расположен так, чтобы выделяющиеся при

сварке газы отводились от сварщика. Сварку

выполняют на рабочем столе высотой 500...700

мм с чугунной крышкой толщиной 20...25 мм .

Для включения источника сварочного тока в

кабине устанавливают рубильник или магнитный

пускатель.

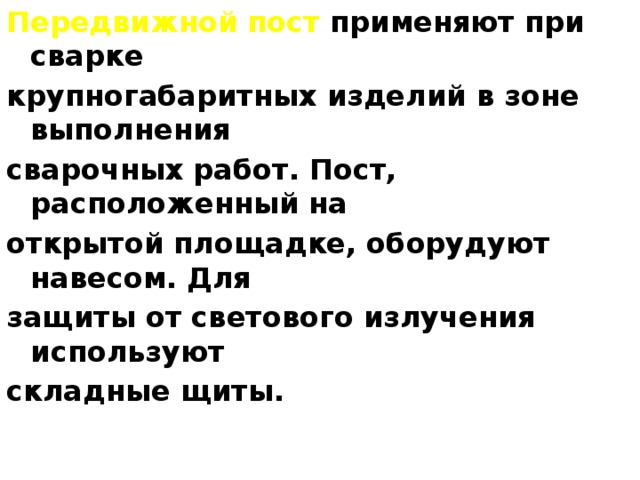

Передвижной пост применяют при сварке

крупногабаритных изделий в зоне выполнения

сварочных работ. Пост, расположенный на

открытой площадке, оборудуют навесом. Для

защиты от светового излучения используют

складные щиты.

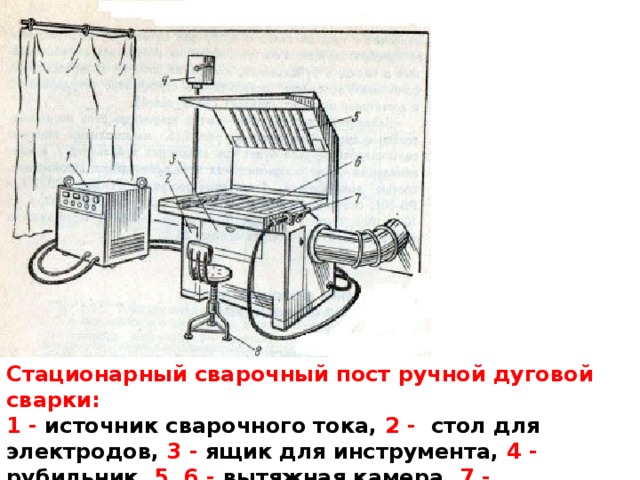

Стационарный сварочный пост ручной дуговой сварки: 1 - источник сварочного тока, 2 -   стол для электродов, 3 - ящик для инструмента, 4 - рубильник, 5, 6 - вытяжная камера, 7 - электрододержатель, 8 -   стул сварщика

СПАСИБО ЗА ВНИМАНИЕ!!!
