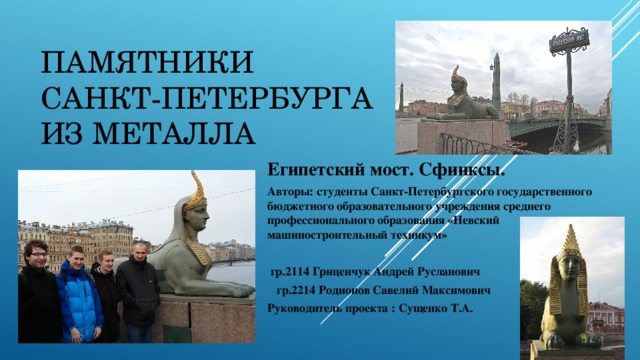

Памятники Санкт-Петербурга из металла

Египетский мост. Сфинксы.

Авторы: студенты Санкт-Петербургского государственного бюджетного образовательного учреждения среднего профессионального образования «Невский машиностроительный техникум»

гр.2114 Гриценчук Андрей Русланович

гр.2214 Родионов Савелий Максимович

Руководитель проекта : Сущенко Т.А.

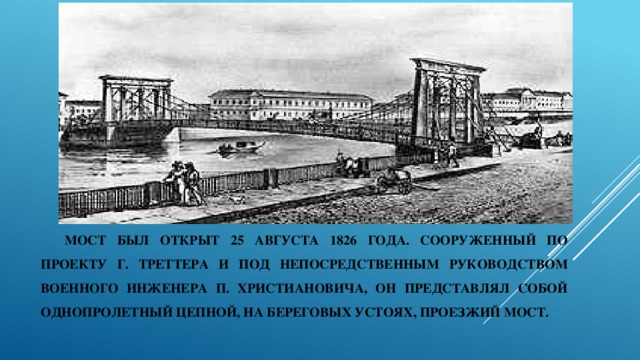

Мост был открыт 25 августа 1826 года. Сооруженный по проекту Г. Треттера и под непосредственным руководством военного инженера П. Христиановича, он представлял собой однопролетный цепной, на береговых устоях, проезжий мост.

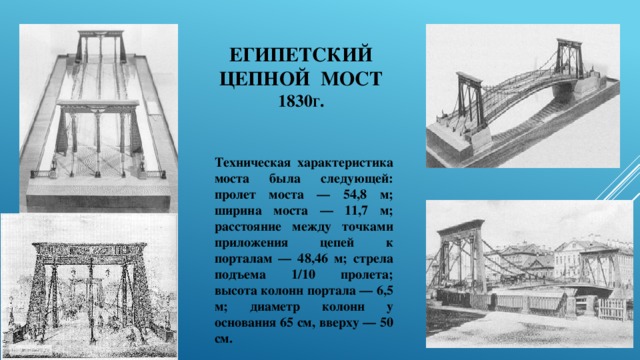

Египетский цепной мост 1830 г .

Техническая характеристика моста была следующей: пролет моста — 54,8 м; ширина моста — 11,7 м; расстояние между точками приложения цепей к порталам — 48,46 м; стрела подъема 1/10 пролета; высота колонн портала — 6,5 м; диаметр колонн у основания 65 см, вверху — 50 см.

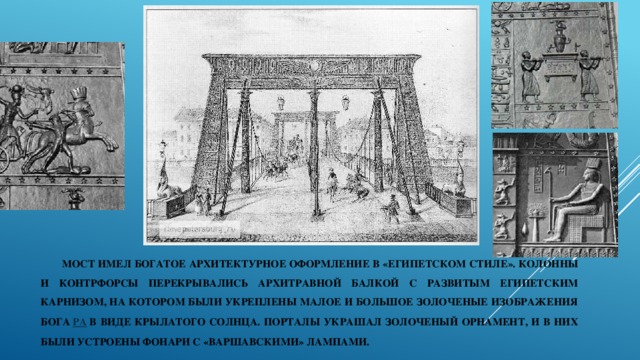

Мост имел богатое архитектурное оформление в «египетском стиле». Колонны и контрфорсы перекрывались архитравной балкой с развитым египетским карнизом, на котором были укреплены малое и большое золоченые изображения бога  Ра  в виде крылатого солнца. Порталы украшал золоченый орнамент, и в них были устроены фонари с «варшавскими» лампами.

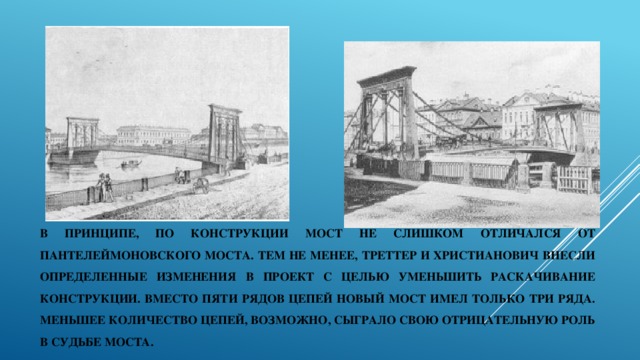

В принципе, по конструкции мост не слишком отличался от Пантелеймоновского моста. Тем не менее, Треттер и Христианович внесли определенные изменения в проект с целью уменьшить раскачивание конструкции. Вместо пяти рядов цепей новый мост имел только три ряда. меньшее количество цепей, возможно, сыграло свою отрицательную роль в судьбе моста.

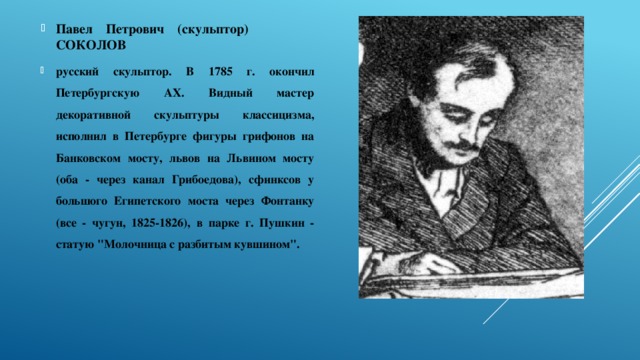

• Павел Петрович (скульптор) СОКОЛОВ
• русский скульптор. В 1785 г. окончил Петербургскую АХ. Видный мастер декоративной скульптуры классицизма, исполнил в Петербурге фигуры грифонов на Банковском мосту, львов на Львином мосту (оба - через канал Грибоедова), сфинксов у большого Египетского моста через Фонтанку (все - чугун, 1825-1826), в парке г. Пушкин - статую "Молочница с разбитым кувшином".

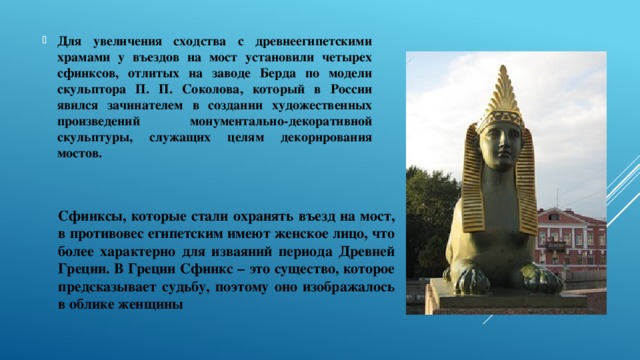

• Для увеличения сходства с древнеегипетскими храмами у въездов на мост установили четырех сфинксов, отлитых на заводе Берда по модели скульптора П. П. Соколова, который в России явился зачинателем в создании художественных произведений монументально-декоративной скульптуры, служащих целям декорирования мостов.

Сфинксы, которые стали охранять въезд на мост, в противовес египетским имеют женское лицо, что более характерно для изваяний периода Древней Греции. В Греции Сфинкс – это существо, которое предсказывает судьбу, поэтому оно изображалось в облике женщины

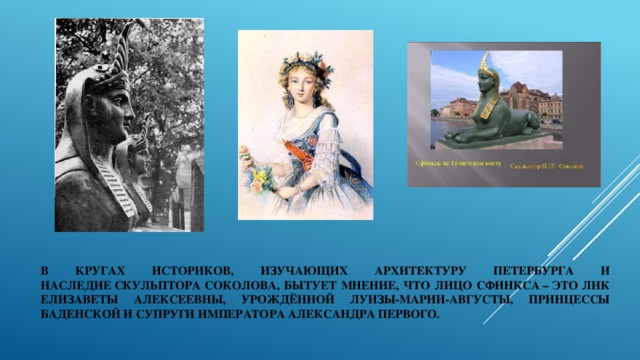

В кругах историков, изучающих архитектуру Петербурга и наследие скульптора Соколова, бытует мнение, что лицо сфинкса – это лик Елизаветы Алексеевны, урождённой Луизы-Марии-Августы, принцессы Баденской и супруги императора Александра Первого.

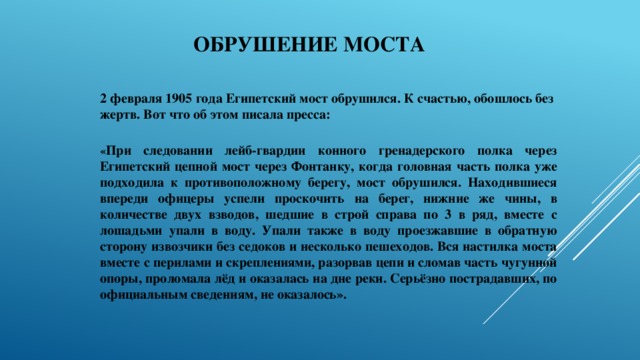

Обрушение моста

2 февраля 1905 года Египетский мост обрушился. К счастью, обошлось без жертв. Вот что об этом писала пресса:

« При следовании лейб-гвардии конного гренадерского полка через Египетский цепной мост через Фонтанку, когда головная часть полка уже подходила к противоположному берегу, мост обрушился. Находившиеся впереди офицеры успели проскочить на берег, нижние же чины, в количестве двух взводов, шедшие в строй справа по 3 в ряд, вместе с лошадьми упали в воду. Упали также в воду проезжавшие в обратную сторону извозчики без седоков и несколько пешеходов. Вся настилка моста вместе с перилами и скреплениями, разорвав цепи и сломав часть чугунной опоры, проломала лёд и оказалась на дне реки. Серьёзно пострадавших, по официальным сведениям, не оказалось».

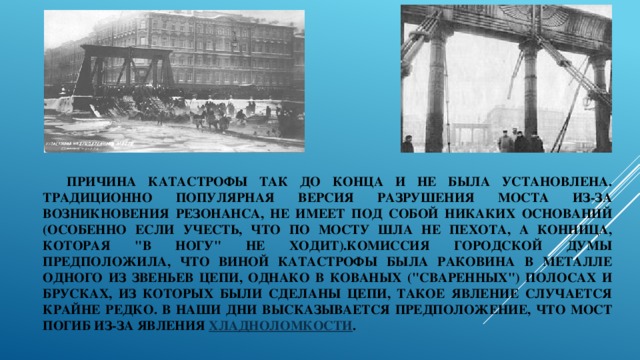

Причина катастрофы так до конца и не была установлена. Традиционно популярная версия разрушения моста из-за возникновения резонанса, не имеет под собой никаких оснований (особенно если учесть, что по мосту шла не пехота, а конница, которая "в ногу" не ходит).Комиссия Городской думы предположила, что виной катастрофы была раковина в металле одного из звеньев цепи, однако в кованых ("сваренных") полосах и брусках, из которых были сделаны цепи, такое явление случается крайне редко. В наши дни высказывается предположение, что мост погиб из-за явления  хладноломкости .

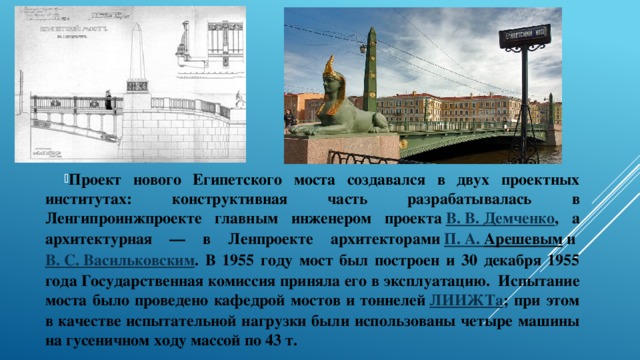

• Проект нового Египетского моста создавался в двух проектных институтах: конструктивная часть разрабатывалась в Ленгипроинжпроекте главным инженером проекта  В. В. Демченко , а архитектурная — в Ленпроекте архитекторами  П. А. Арешевым  и  В. С. Васильковским . В 1955 году мост был построен и 30 декабря 1955 года Государственная комиссия приняла его в эксплуатацию.  Испытание моста было проведено кафедрой мостов и тоннелей  ЛИИЖТа ; при этом в качестве испытательной нагрузки были использованы четыре машины на гусеничном ходу массой по 43 т.

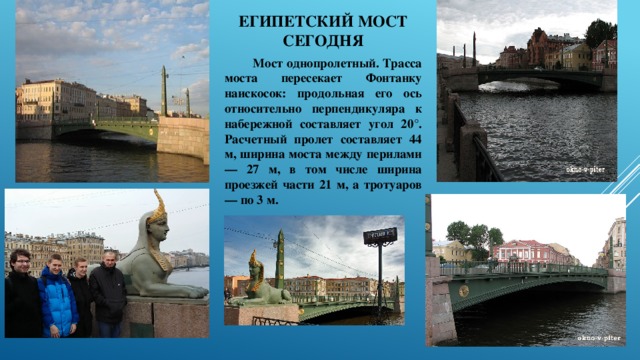

Египетский мост сегодня

Мост однопролетный. Трасса моста пересекает Фонтанку наискосок: продольная его ось относительно перпендикуляра к набережной составляет угол 20°. Расчетный пролет составляет 44 м, ширина моста между перилами — 27 м, в том числе ширина проезжей части 21 м, а тротуаров — по 3 м .

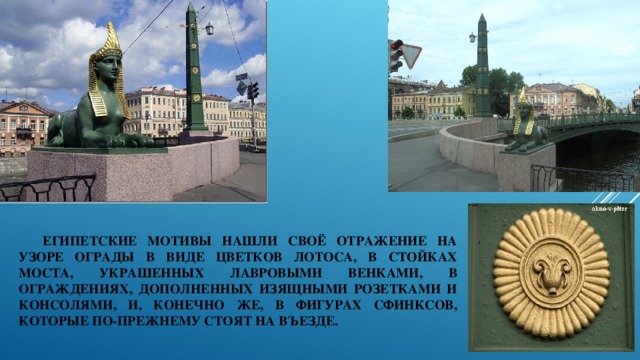

Египетские мотивы нашли своё отражение на узоре ограды в виде цветков лотоса, в стойках моста, украшенных лавровыми венками, в ограждениях, дополненных изящными розетками и консолями, и, конечно же, в фигурах сфинксов, которые по-прежнему стоят на въезде.

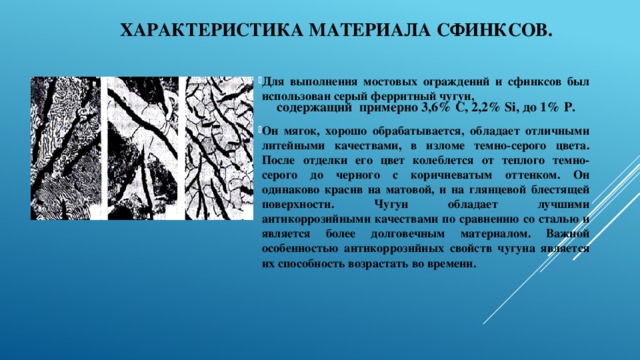

Характеристика материала сфинксов.

• Для выполнения мостовых ограждений и сфинксов был использован серый ферритный чугун,

• Он мягок, хорошо обрабатывается, обладает отличными литейными качествами, в изломе темно-серого цвета. После отделки его цвет колеблется от теплого темно-серого до черного с коричневатым оттенком. Он одинаково красив на матовой, и на глянцевой блестящей поверхности. Чугун обладает лучшими антикоррозийными качествами по сравнению со сталью и является более долговечным материалом. Важной особенностью антикоррозийных свойств чугуна является их способность возрастать во времени.

содержащий примерно 3,6% С, 2,2% Si, до 1% Р.

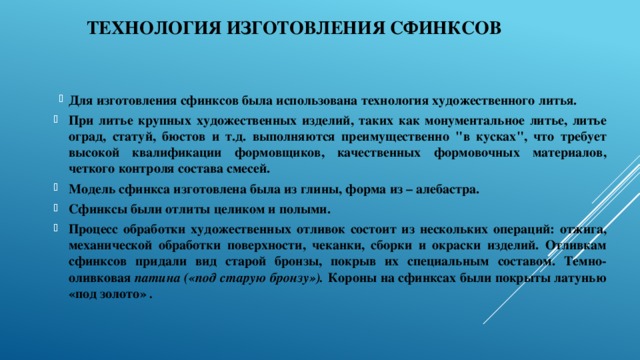

Технология изготовления сфинксов

• Для изготовления сфинксов была использована технология художественного литья.

• При литье крупных художественных изделий, таких как монументальное литье, литье оград, статуй, бюстов и т.д. выполняются преимущественно "в кусках", что требует высокой квалификации формовщиков, качественных формовочных материалов, четкого контроля состава смесей.
• Модель сфинкса изготовлена была из глины, форма из – алебастра.
• Сфинксы были отлиты целиком и полыми.
• Процесс обработки художественных отливок состоит из нескольких операций: отжига, механической обработки поверхности, чеканки, сборки и окраски изделий. Отливкам сфинксов придали вид старой бронзы, покрыв их специальным составом. Темно-оливковая патина («под старую бронзу»). Короны на сфинксах были покрыты латунью «под золото» .

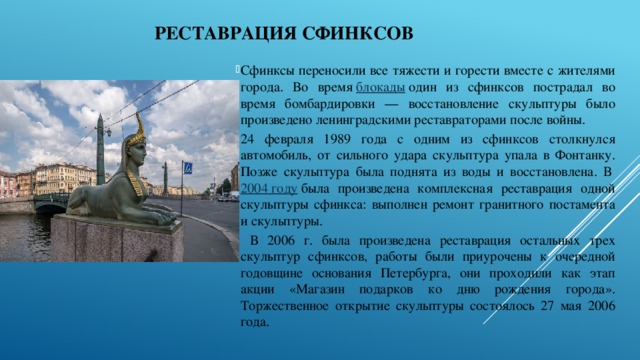

РЕСТАВРАЦИЯ сфинксов

• Сфинксы переносили все тяжести и горести вместе с жителями города. Во время  блокады  один из сфинксов пострадал во время бомбардировки — восстановление скульптуры было произведено ленинградскими реставраторами после войны.
• 24 февраля 1989 года с одним из сфинксов столкнулся автомобиль, от сильного удара скульптура упала в Фонтанку. Позже скульптура была поднята из воды и восстановлена. В  2004 году  была произведена комплексная реставрация одной скульптуры сфинкса: выполнен ремонт гранитного постамента и скульптуры.
• В 2006 г. была произведена реставрация остальных трех скульптур сфинксов, работы были приурочены к очередной годовщине основания Петербурга, они проходили как этап акции «Магазин подарков ко дню рождения города». Торжественное открытие скульптуры состоялось 27 мая 2006 года.
