Презентация к уроку "Сила упругости"

Урок физики в 7 классе

? Какое явление описывает С. Михалков в своём стихотворении «Азбука»?

…

Что случилось? Что случилось?

С печки азбука свалилась.

Больно вывихнула ножку

Прописная буква М,

Г ударилась немножко,

Ж рассыпалось совсем!

…

Ф, бедняжку, так раздуло –

Не прочесть её никак!

Букву Р перевернуло –

Превратило в мягкий знак!

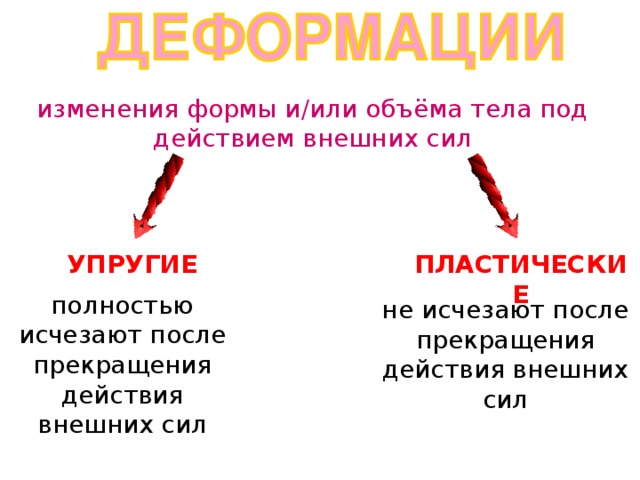

изменения формы и/или объёма тела под действием внешних сил

УПРУГИЕ

ПЛАСТИЧЕСКИЕ

полностью исчезают после прекращения действия внешних сил

не исчезают после прекращения действия внешних сил

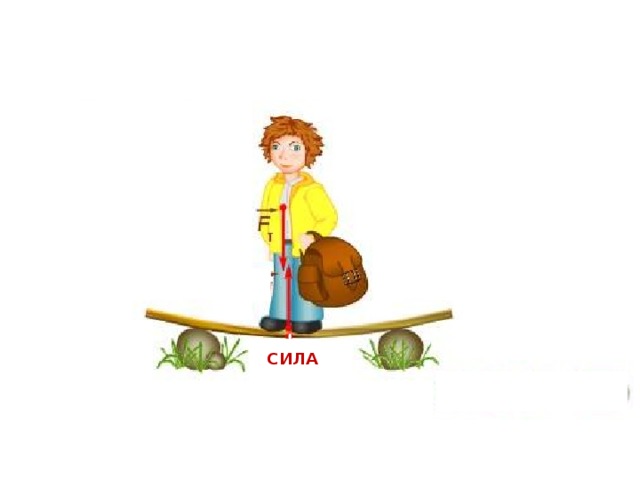

СИЛА

Сила упругости

Сила упругости

Сила упругости – это сила, возникающая в теле в результате его деформации и стремящаяся вернуть тело в исходное положение.

(Направлена против деформации)

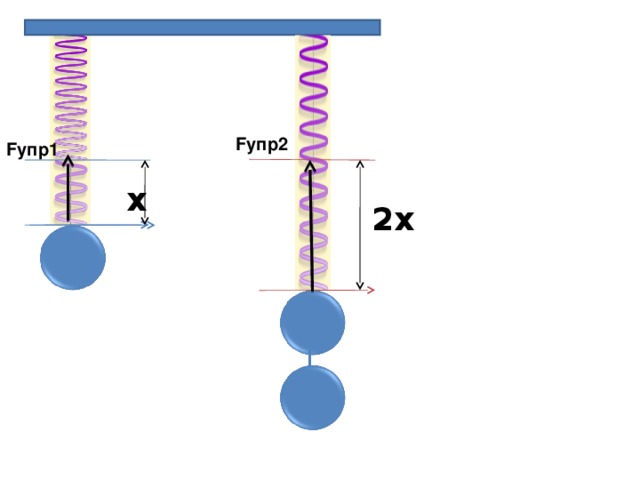

Fупр2

Fупр1

х

2х

График зависимости силы упругости от удлинения

F упр , H

F упр, H

X , см

0

x, с м

Вывод: сила упругости прямо пропорциональна величине деформации

Был открыт Робертом Гуком в 1676 году.

Сила упругости, возникающая в теле при упругих деформациях, прямо пропорциональна его удлинению.

где k – жёсткость пружины [Н/м],

х – величина деформации [м].

Силы упругости работают в технике и природе: в часовых механизмах, в амортизаторах на транспорте, в канатах и тросах, в человеческих костях и мышцах т.д.

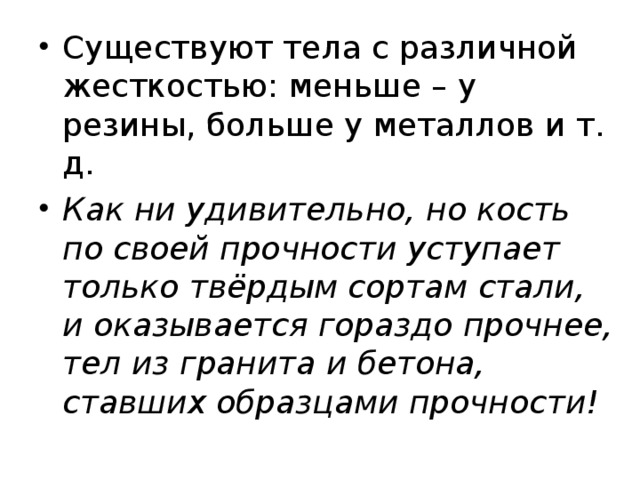

• Существуют тела с различной жесткостью: меньше – у резины, больше у металлов и т. д.
• Как ни удивительно, но кость по своей прочности уступает только твёрдым сортам стали, и оказывается гораздо прочнее, тел из гранита и бетона, ставших образцами прочности!

1. Чему равна сила упругости пружины, если она растягивается на 25 см, а ее жесткость равна 200 Н/м

2. При растяжении пружины на 6 см в ней возникла сила упругости 300 Н. Чему равен коэффициент упругости пружины?

По данным графика определить жесткость пружины.
