Презентация студента по теме "Энергоаудит"

Тема: Энергоаудит

студент: Короленко Михаил Геннадьевич

ГАПОУ СО «Каменск-Уральский Радиотехнический Техникум»

Группа ТЭ-203, 2017 год

Преподаватель: Комарова ОЛЬГА ВЯЧЕСЛАВОВНА

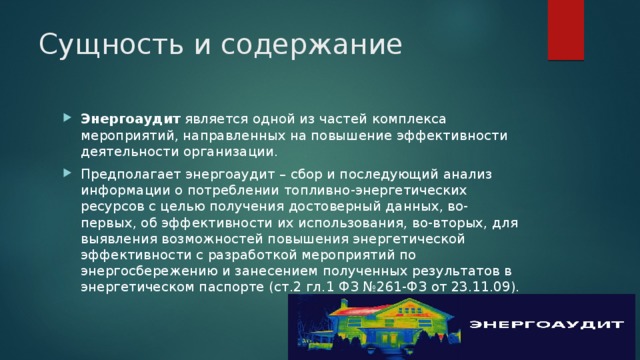

Сущность и содержание

• Энергоаудит  является одной из частей комплекса мероприятий, направленных на повышение эффективности деятельности организации.
• Предполагает энергоаудит – сбор и последующий анализ информации о потреблении топливно-энергетических ресурсов с целью получения достоверный данных, во-первых, об эффективности их использования, во-вторых, для выявления возможностей повышения энергетической эффективности с разработкой мероприятий по энергосбережению и занесением полученных результатов в энергетическом паспорте (ст.2 гл.1 ФЗ №261-ФЗ от 23.11.09).

Цели энергоаудита

• Энергоаудит проводится с целью:
• первое, получения достоверных данных об объеме используемых энергетических ресурсов;
• второе, определения показателей энергетической эффективности;
• третье, определения потенциала энергосбережения и повышения энергетической эффективности;
• четвертое, разработки перечня типовых, общедоступных мероприятий по энергосбережению и повышению энергетической эффективности и проведения их стоимостной оценки (п.2 ст.15 гл.4 ФЗ №261-ФЗ от 23.11.09).

Задачи энергоаудита

Основными задачами  энергетического обследования логично считать те, которые преследуют основную цель энергетического обследования

— экономию средств предприятия за счёт энергосбережения.

Это задачи любого энергоаудита, их последовательное решение, основа разработки эффективных мероприятий энергосбережения.

К ним можно отнести следующие задачи.

• Оценка доли затрат и возможности снижения издержек предприятия по каждому из направлений энергопользования.
• Определение приоритетных направлений энергосбережения.
• Оценка потенциала энергосбережения по выбранным направлениям.
• Экспертиза энергетической эффективности проводимых или планируемых на предприятии инноваций.
• Разработка эффективных мероприятий для реализации выявленного потенциала энергосбережения.
• Разработка предложений по организации системы энергоменеджмента на предприятии.
• Составление программы энергосбережения.

Проведения энергоаудита на предприятии. Этап Первый

• Анализ действующих договоров на энергоснабжение.
• Заполнение общих данных в  опросные листы энергопаспорта .
• Составление и анализ структуры энергетических и финансовых затрат.
• Оценка доли энергозатрат в суммарных затратах предприятия и себестоимости продукции.
• «Быстрый» энергоаудит организации — визуальное обследование.
• Определение основных энергоемких подразделений, выявление среди них наиболее крупных потребителей.
• Анализ сезонных изменений в энергопотреблении относительно объемов выпускаемой продукции.
• Анализ эффективности действующей системы контроля и учета.
• Проверка полноты и достоверности данных приборного контроля.
• Оценка технического состояния энерготехнологического оборудования.
• Анализ действующих регламентов обслуживания, обоснованности и периодичности выполнения ремонтно-восстановительных работ.
• Проверка соответствия фактической нагрузки и установленной мощности производственного энергоиспользующего оборудования.
• Ретроспективный анализ изменений производственных показателей и энергохозяйства.
• Проведение инструментального энргообследования.
• Оценка эффективности планирования ресурсопотребления.
• Обобщенная оценка потенциального роста энергоэффективности за счет устранения нерациональных потерь энергоресурсов по направлениям использования.
• Определение основных приоритетных направлений энергосбережения и повышения энергетической эффективности

Итоговый документ — это отчёт, содержащий

• основные результаты 1-го этапа энергетического обследования,
• приоритетные направления  программы энергосбережения ,
• выявленные резервы,
• причины, которые приводят к перерасходу энергоресурсов, и
• практические пути реализации резерва экономии.

ПРОВЕДЕНИЕ Энергоаудита ВТОРОЙ ЭТАП

• Разработка перечня энергосберегающих мероприятий.
• Технико-экономическая оценка реализации энергосберегающих мероприятий.
• Согласование со специалистами организации запланированных энергосберегающих мероприятий и сроков их реализации.
• Проведение необходимых расчетов энергопотребления.
• Составление балансов потребления энергоресурсов.
• Определение перечня обязательных энергосберегающих мероприятий, сроков и приоритетов их реализации.
• Проверка принципиальных ограничений на техническую реализацию энергосберегающих мероприятий.
• Отчет по энергетическому обследованию.
• Разработка энергетического паспорта согласно требованиям приказа Минэнерго РФ № 400.
• Согласование энергетического паспорта с Заказчиком.
• Экспертиза и регистрация энергетического паспорта в СРО.
• Регистрация энергетического паспорта в Министерстве Энергетики

Итоговые документы

• Энергетический паспорт и отчет по энергоаудиту.

• Отчёт по энергоаудиту содержит

• все необходимые дополнения и разъяснения к энергопаспорту,
• расчёты энергобалансов,
• а также перечень энергосберегающих мероприятий с указанием сроков их внедрения.

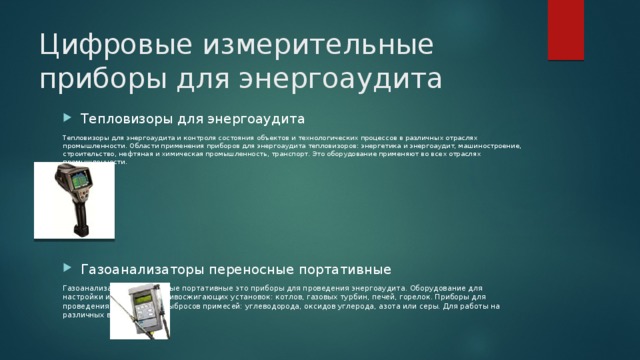

Цифровые измерительные приборы для энергоаудита

• Тепловизоры для энергоаудита

Тепловизоры для энергоаудита и контроля состояния объектов и технологических процессов в различных отраслях промышленности. Области применения приборов для энергоаудита тепловизоров: энергетика и энергоаудит, машиностроение, строительство, нефтяная и химическая промышленность, транспорт. Это оборудование применяют во всех отраслях промышленности.

• Газоанализаторы переносные портативные

Газоанализаторы переносные портативные это приборы для проведения энергоаудита. Оборудование для настройки и контроля топливосжигающих установок: котлов, газовых турбин, печей, горелок. Приборы для проведения мониторинга выбросов примесей: углеводорода, оксидов углерода, азота или серы. Для работы на различных видах топлива.

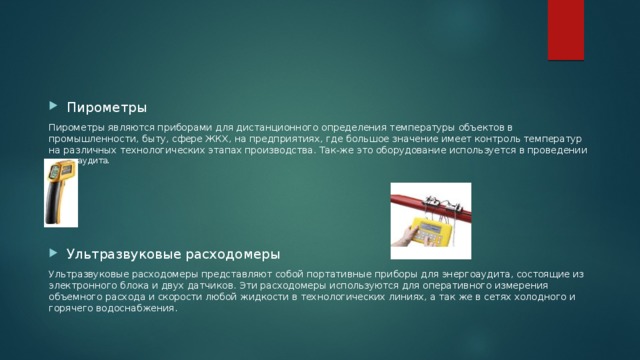

• Пирометры

Пирометры являются приборами для дистанционного определения температуры объектов в промышленности, быту, сфере ЖКХ, на предприятиях, где большое значение имеет контроль температур на различных технологических этапах производства. Так-же это оборудование используется в проведении энергоаудита.

• Ультразвуковые расходомеры

Ультразвуковые расходомеры представляют собой портативные приборы для энергоаудита, состоящие из электронного блока и двух датчиков. Эти расходомеры используются для оперативного измерения объемного расхода и скорости любой жидкости в технологических линиях, а так же в сетях холодного и горячего водоснабжения.

ПЕРЕЧЕНЬ ДОКУМЕНТОВ ДЛЯ ПРОВЕДЕНИЯ ЭНЕРГЕТИЧЕСКОГО ОБСЛЕДОВАНИЯ. Часть 1

• Технический паспорт на здание или сооружение.
• Договора с энергоснабжающими организациями с приложениями (электроснабжение, теплоснабжение, водоснабжение, газоснабжение, водоотведение).
• Паспорта на приборы учета, указать место установки (№ ввода).
• Паспорта на котельное оборудование.
• Паспорта на водоподогреватели и насосы.
• Проект на электроснабжение, схема с указанием места установки приборов учета.
• Акты разграничения балансовой принадлежности (тепло, электричество, вода).
• Протоколы измерения нагрузок ТТ и ТН питающих расчетные счетчики.
• Таблицы нагрузок (мощности), расписанные по часам с 0 до 24 часов за характерные дни года (декабрь, июнь) за базовый год.
• Протоколы контроля электрической энергии по показателям качества.
• Протоколы освещенности помещений (из аттестации раб./мест, проводимой в базовом или предшествующих базовому году);
• Исполнительная схема системы отопления.
• Исполнительная схема системы горячего водоснабжения.

ПЕРЕЧЕНЬ ДОКУМЕНТОВ ДЛЯ ПРОВЕДЕНИЯ ЭНЕРГЕТИЧЕСКОГО ОБСЛЕДОВАНИЯ. Часть 2

• Исполнительная схема системы водоснабжения.
• Данные потребления энергоресурсов в натуральном выражении ( по показаниям приборов учета) за последние полные 5 лет ( за «базовый год» — месячные показания).
• Данные потребления энергоресурсов в стоимостном выражении за последние полные 5 лет (за 4 года — годовые значения, за 1 год «базовый год» — месячные значения).
• Сведения по тарифам на энергоресурсы за последние 5 лет.
• Перечень проводимых мероприятий по энергосбережению за последние 5 лет.
• Перечень должностных лиц (Ф.И.О., должность, контактная информация), ответственных за проведение мероприятий по энергосбережению, номера приказов о назначении их ответственными.
• Реквизиты предприятия (учреждения), включая коды статистики, полное наименование, банковские реквизиты, должность и ФИО руководителя, доля государственной собственности в %.

Порядок проведения. Часть 1

• Анализ состояния систем  электроснабжения ,  теплоснабжения ,  водообеспечения , парка технического оборудования промышленного предприятия (объекта);
• Оценка состояния систем и средств измерений — приборы для учета энергоносителей и их соответствие установленным требованиям;
• Выявление необоснованных потерь;
• Оценка состояния системы  нормирования энергопотребления  и использования энергоносителей;
• Проверка  энергетических  балансов предприятия (объекта);
• Расчет  удельных норм энергозатрат  на выпускаемую продукцию или виды работ;
• Оценка целесообразности основных  энергосберегающих  мероприятий, реализуемых предприятием.

Порядок проведения. Часть 2

• энергомониторинг — отслеживание установленных и фактических параметров энергопотребления;
• измерения (замеры) — определение с помощью специальных приборов (средств измерения, средств учета) параметров в контрольных точках;
• опросы и анкетирование участников процесса производства или потребления энергоресурса;
• изучение сопутствующей нормативной базы, руководящих документов и инструкций на предприятии;
• расчеты экономической эффективности внедрения тех или иных организационных предложений, либо инвестиций в энергосберегающие технологии (устройства);
• составление отчета, содержащего результаты проведенного энергоаудита и рекомендации.

Виды энергоаудита

Виды энергоаудита по объему работ делятся на:

• экспресс энергетические обследования,
• полные инструментальные энергообследования,
• а также локальные энергетические обследования.

Система энергосбережения.

• Внедрение энергосберегающих мероприятий и технологий на производстве: 10-30% от потребления ТЭР
• Проведение гидравлической наладки тепловых и водопроводных сетей: 5-20% от потребления ТЭР
• Установка систем автоматического регулирования и распределения энергоносителей: 10-30% от потребления ТЭР
• Установка АСУ ТП: 3-10 % от потребления ТЭР
• Внедрение мероприятий по утеплению ограждающих конструкций зданий и сооружений: 10-40 % от потребления ТЭР
• Создание систем коммерческого и технического учета ТЭР: 3-30 % от потребления ТЭР
