Презентация сверление отверстий.

Тема: Сверление отверстий

Презентацию подготовил учитель технологии первой категории МБОУ НСКШИ

Гвоздков Виктор Борисович

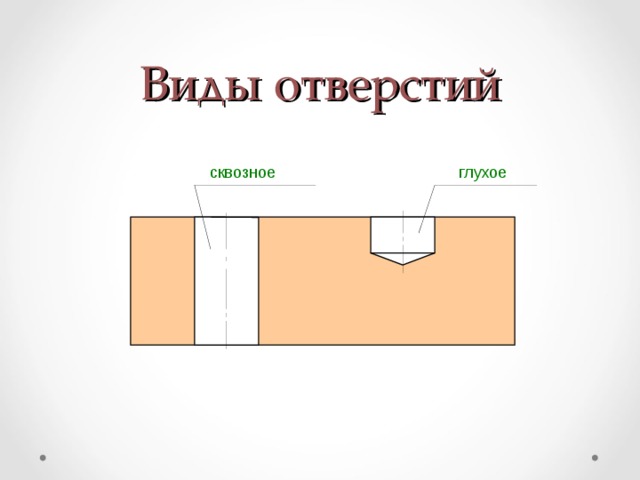

Виды отверстий

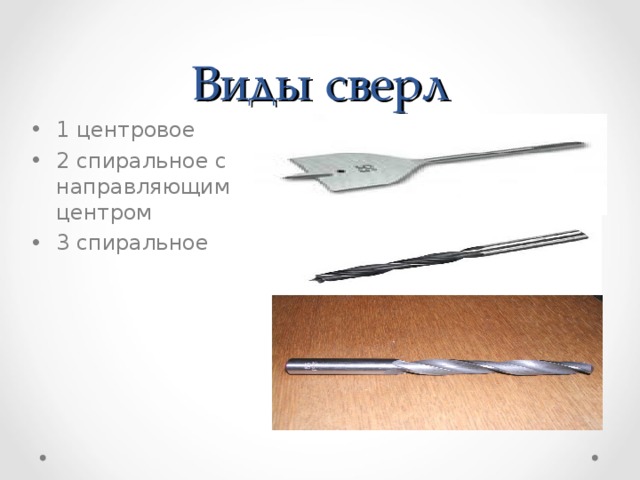

Виды сверл

• 1 центровое
• 2 спиральное с направляющим центром
• 3 спиральное

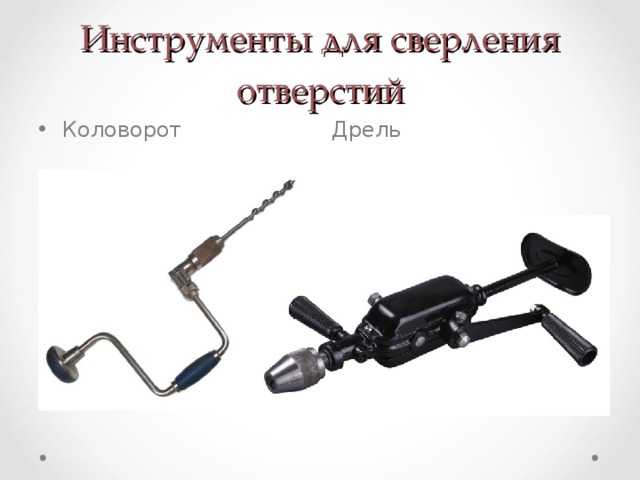

Инструменты для сверления отверстий

• Коловорот Дрель

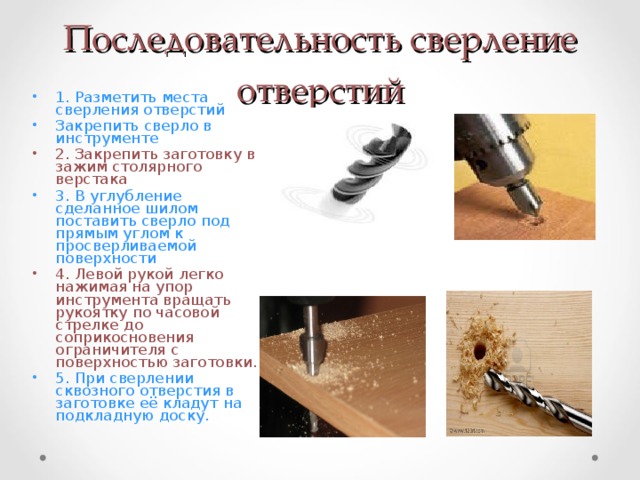

Последовательность сверление отверстий

• 1. Разметить места сверления отверстий
• Закрепить сверло в инструменте

• 2. Закрепить заготовку в зажим столярного верстака

• 3. В углубление сделанное шилом поставить сверло под прямым углом к просверливаемой поверхности

• 4. Левой рукой легко нажимая на упор инструмента вращать рукоятку по часовой стрелке до соприкосновения ограничителя с поверхностью заготовки.

• 5. При сверлении сквозного отверстия в заготовке её кладут на подкладную доску.

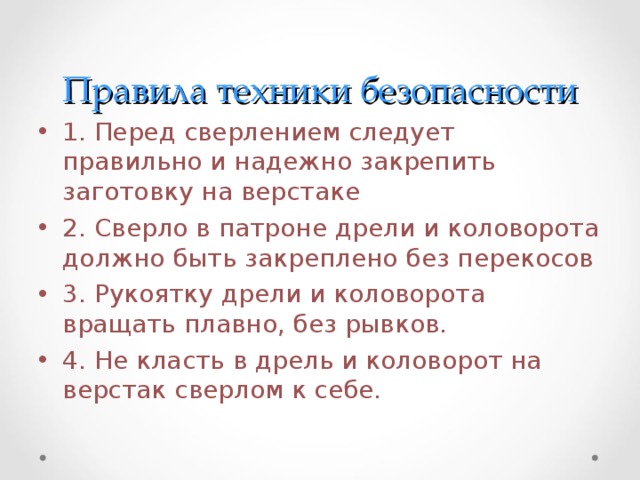

Правила техники безопасности

• 1. Перед сверлением следует правильно и надежно закрепить заготовку на верстаке
• 2. Сверло в патроне дрели и коловорота должно быть закреплено без перекосов
• 3. Рукоятку дрели и коловорота вращать плавно, без рывков.
• 4. Не класть в дрель и коловорот на верстак сверлом к себе.

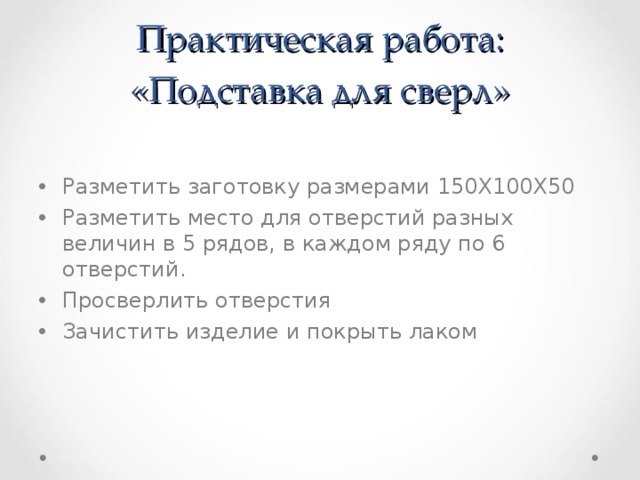

Практическая работа: «Подставка для сверл»

• Разметить заготовку размерами 150Х100Х50
• Разметить место для отверстий разных величин в 5 рядов, в каждом ряду по 6 отверстий.
• Просверлить отверстия
• Зачистить изделие и покрыть лаком

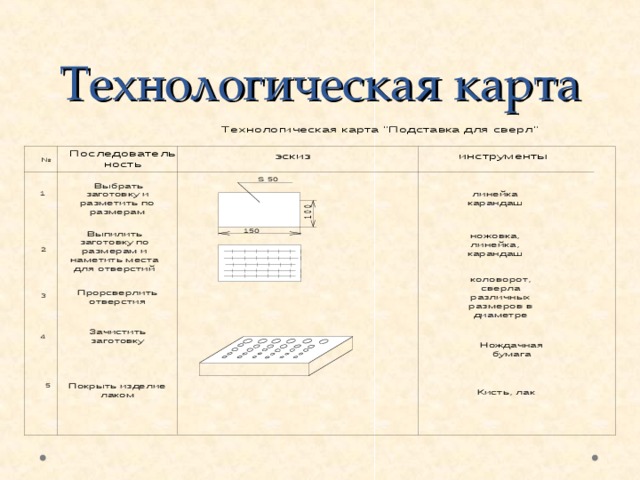

Технологическая карта
