Презентация урока "Простые механизмы.Условие равновесия рычага. Момент сил"

МБОУ «Зубово –Полянская гимназия»

Тема : «Простые механизмы»

Человек должен верить, что непостижимое

постижимо; иначе он не стал бы исследовать.

И. Гёте

Составила Попова Лариса Александровна.

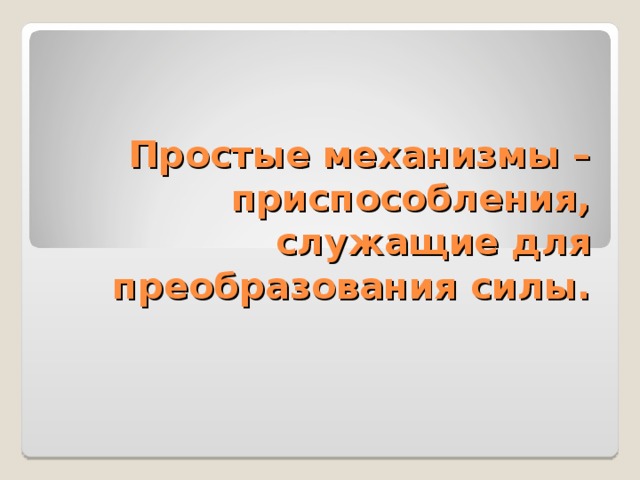

Простые механизмы – приспособления, служащие для преобразования силы.

Простые механизмы

Наклонная плоскость

рычаг

ворот

клин

блок

винт

неподвижный

подвижный

F = P

F = P/ 2

Архимед

Для подъема Земли на 1 см длинное плечо рычага

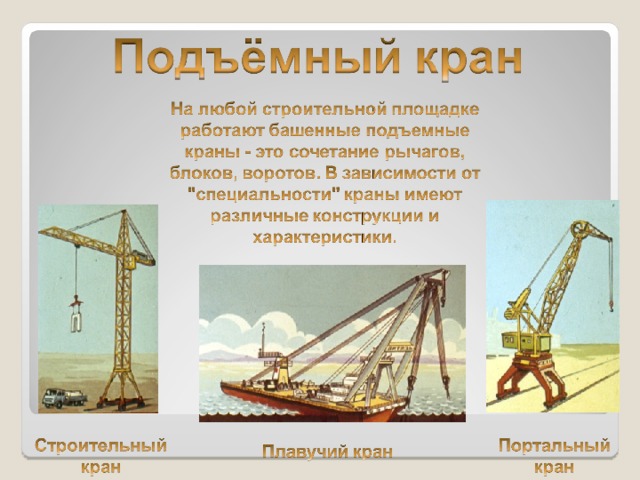

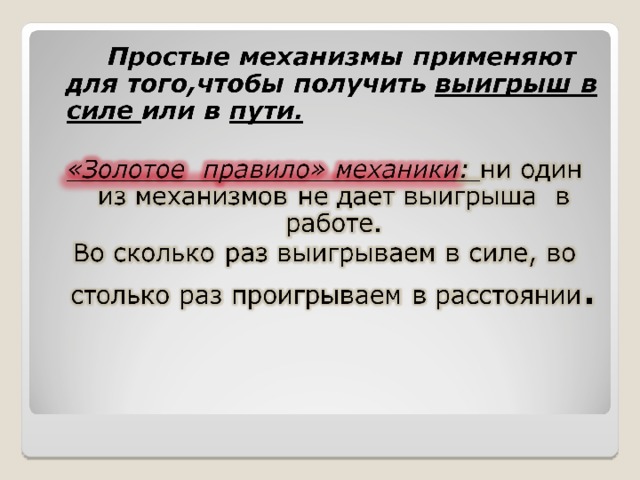

Применение рычагов

Преобразование силы

Выигрыш в силе

Проигрыш в силе

Египетские пирамиды

Пирамида

Хефрена

Высота 147 метров

Длина стороны основания 232 метра

Для её сооружения потребовалось 2млн. 300тыс .каменных

блоков.

Средний вес каждого

2,5тонны

Пирамида Хеопса

Рычаги при строительстве пирамид.

Рычаг представляет собой твёрдое тело, которое может вращаться вокруг неподвижной опоры.

т. О - единственная неподвижная точка рычага -точка опоры.

Т. А,В- точки приложения сил.

ОА –плечо силы F

ОВ –плечо силы Р

Точка опоры

А

l 1

О

l 2

В

Кратчайшее расстояние между точкой опоры и прямой, вдоль которой действует на рычаг сила называется плечом силы.

F

Р

Можно ли предсказать поведение рычага в этой ситуации ?

Вывод: поведение рычага (будет он находиться в равновесии или нет)

зависит от силы (числового значения и направления) и от того, к какой

точке она приложена .

(287г. до н.э.)

г. Сиракузы

на острове Сицилия

Правило равновесия рычага было установлено Архимедом

На рычаг, находящийся в равновесии, действуют

силы = 10 Н и = 4 Н . С какой силой рычаг давит на опору ? Массой рычага пренебречь.

1) 14 Н; 2) 10 Н; 3) 6 Н; 4) 4 Н.

1) 14 Н;

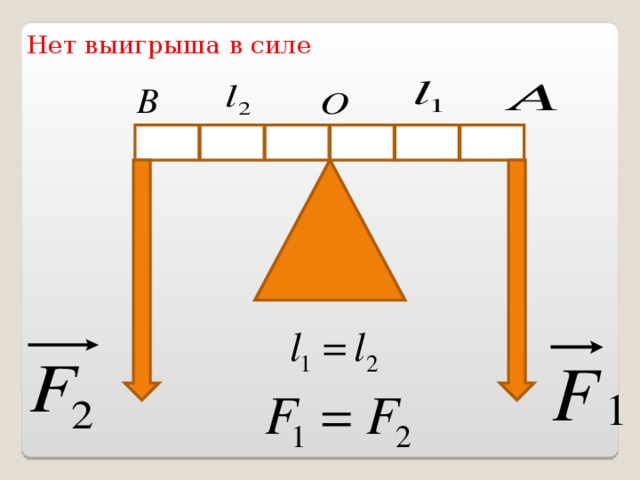

Нет выигрыша в силе

Задача.

На расстоянии 10 см от точки опоры подвешены 4 груза (4Н).

Какую силу надо приложить на расстоянии 20 см, чтобы рычаг находился в равновесии?

Решение:

1 способ. Если плечо больше в 2 раза, то сила должна быть

в 2 раза меньше, т. е. 2 Н

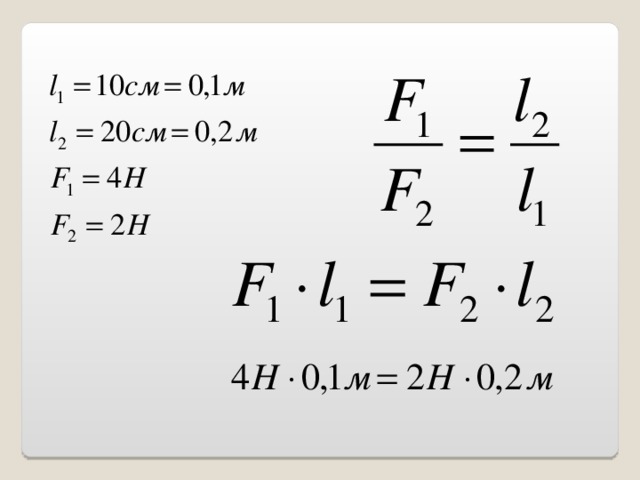

2 способ. Дано: СИ Решение:

• Рычаг 1-го рода.
• Силы приложены по обе стороны от точки опоры.

• Рычаг 2-го рода.
• Силы приложены по одну сторону от точки опоры.

F 1

l 1

А

l 2

О

В

l 2

О

В

А

l 1

F 1

Рычаги .

F 2

F 2

6 Н

Рассказывая о рычаге, девочка нарисовала схему рычага

в равновесии. Укажите, какая допущена ошибка в рисунке.

3 кг

Какую силу необходимо приложить к рычагу в точке А,

чтобы уравновесить груз?

5 кг

Какую силу необходимо приложить к рычагу в точке А,

чтобы уравновесить груз?

О

27

27

27

27

27

27

27

27

Сформулируйте правило равновесия рычага.

Сформулируйте правило моментов.

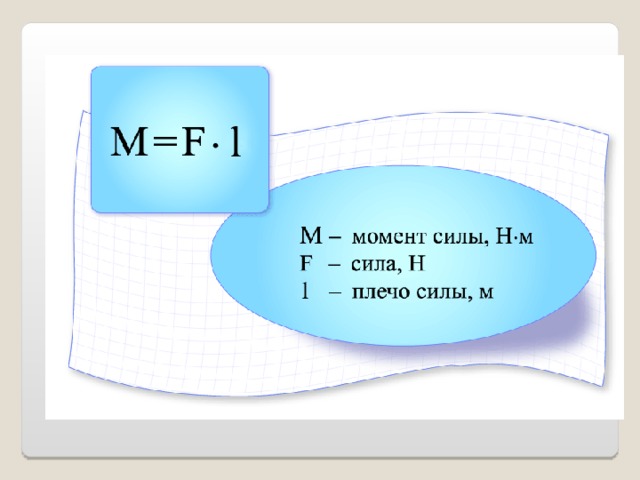

Что такое момент силы? В каких единицах он измеряется?

Д/ з § 56-60

Литература

Учебник «Физика -7» , А.В. Перышкин

Сборник задач по физике , В.И. Лукашик
