Принцип действия тепловых двигателей. КПД. Охрана окружающей среды.
Категория:
Физика
01.11.2018 20:18
Просмотр содержимого документа
«Принцип действия тепловых двигателей. КПД. Охрана окружающей среды.»
Ум заключается не только в знании , но и в умении применять знания на деле. Аристотель
Тема урока:
«Принцип действия тепловых двигателей.
КПД. Охрана окружающей среды.»

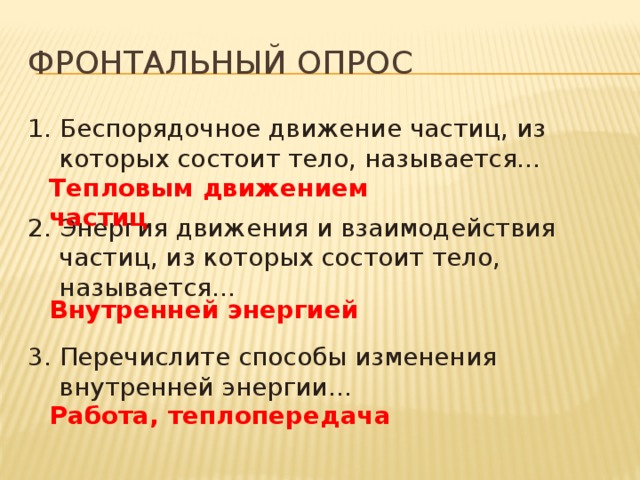

Фронтальный опрос
1. Беспорядочное движение частиц, из которых состоит тело, называется…
2. Энергия движения и взаимодействия частиц, из которых состоит тело, называется…
3. Перечислите способы изменения внутренней энергии…
Тепловым движением частиц
Внутренней энергией
Работа, теплопередача

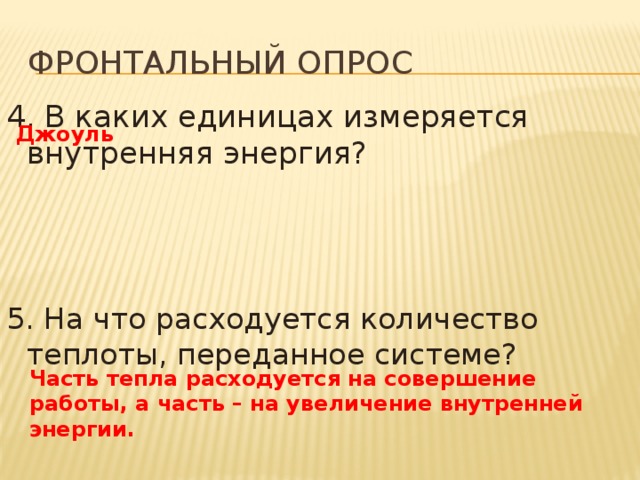

Фронтальный опрос
4. В каких единицах измеряется внутренняя энергия?
5. На что расходуется количество теплоты, переданное системе?
Джоуль
Часть тепла расходуется на совершение работы, а часть – на увеличение внутренней энергии.
Фронтальный опрос

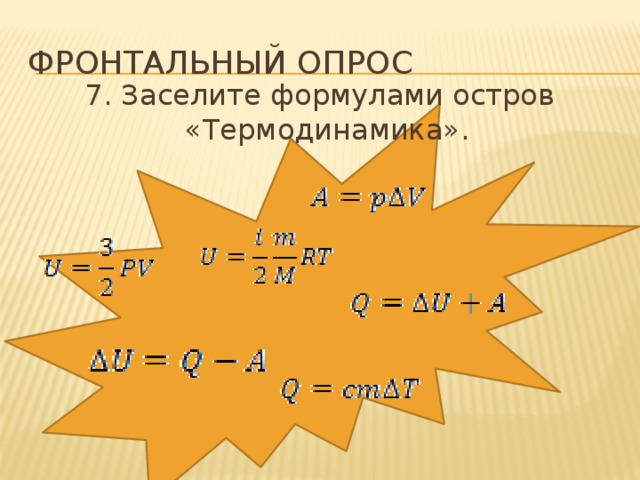

7. Заселите формулами остров «Термодинамика».
Развитие техники зависит от умения использовать громадные запасы внутренней энергии. Использовать эту энергию- это значит совершать за счет нее полезную работу.
Рассмотрим источники, которые совершают работу за счет внутренней энергии.

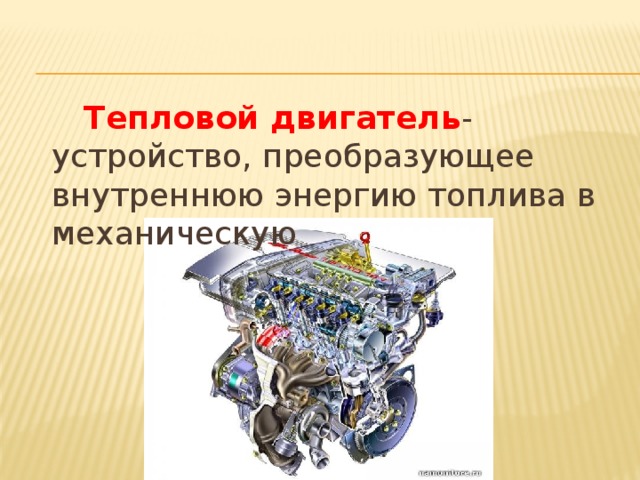

Тепловой двигатель - устройство, преобразующее внутреннюю энергию топлива в механическую

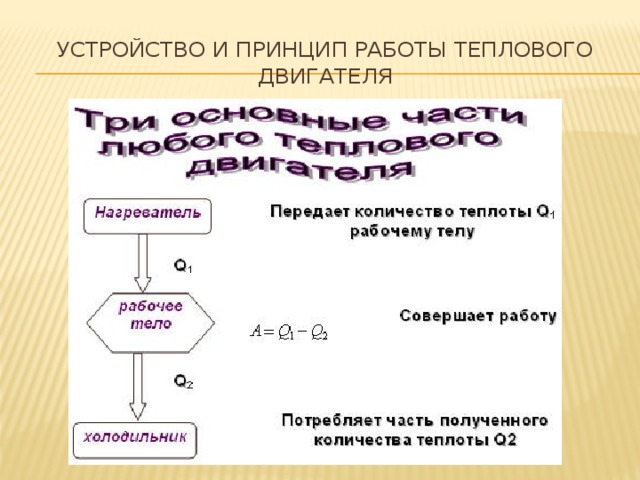

Устройство и принцип работы теплового двигателя

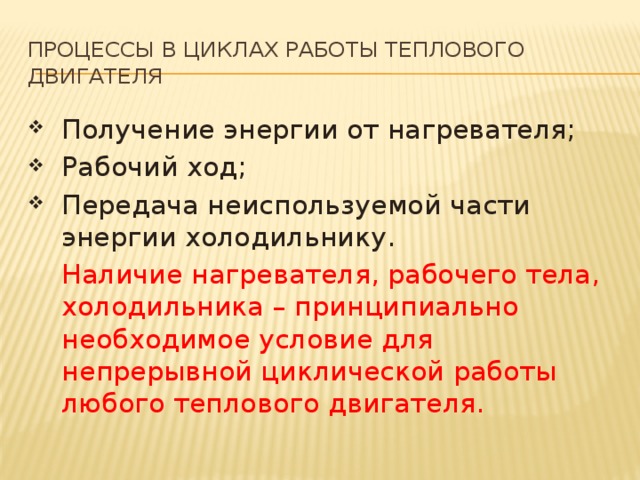

Процессы в циклах работы теплового двигателя
- Получение энергии от нагревателя;
- Рабочий ход;
- Передача неиспользуемой части энергии холодильнику.
Наличие нагревателя, рабочего тела, холодильника – принципиально необходимое условие для непрерывной циклической работы любого теплового двигателя.
Q 2 Q 2 - количество теплоты отданное холодильнику Q 2 1 A - работа совершаемая двигателем за цикл η " width="640"

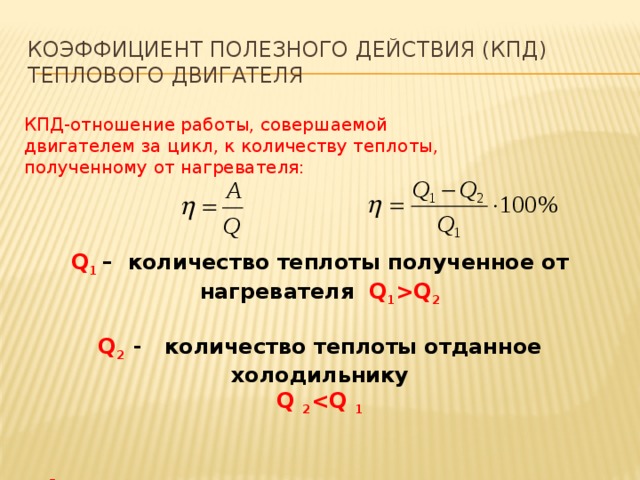

Коэффициент полезного действия (Кпд) теплового двигателя
КПД-отношение работы, совершаемой двигателем за цикл, к количеству теплоты, полученному от нагревателя:
Q 1 – количество теплоты полученное от нагревателя Q 1 Q 2
Q 2 - количество теплоты отданное холодильнику
Q 2 1
A - работа совершаемая двигателем за цикл η
Сади Карно (1796-1832)
Французский ученый инженер

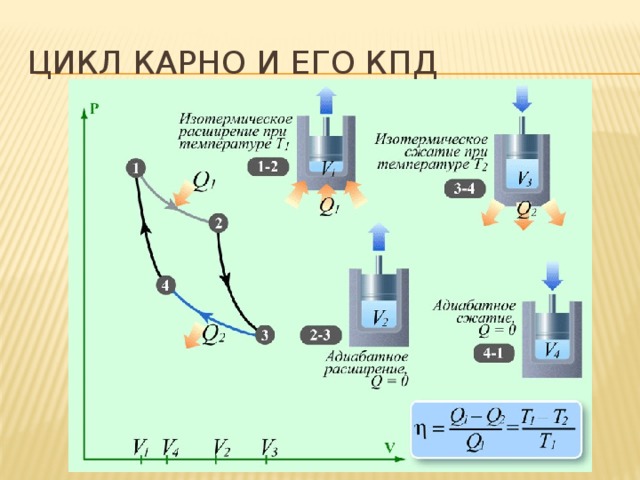

Цикл карно и его КПД

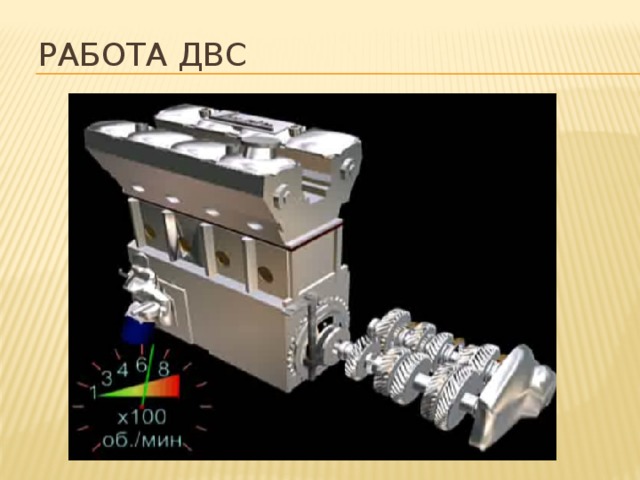

Работа дВС

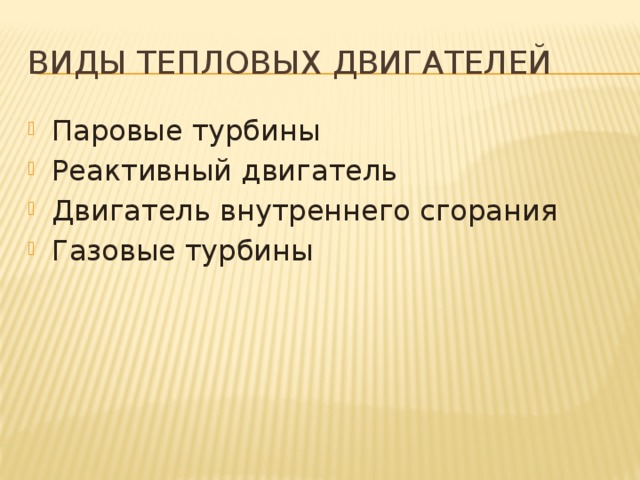

Виды тепловых двигателей
- Паровые турбины
- Реактивный двигатель
- Двигатель внутреннего сгорания
- Газовые турбины

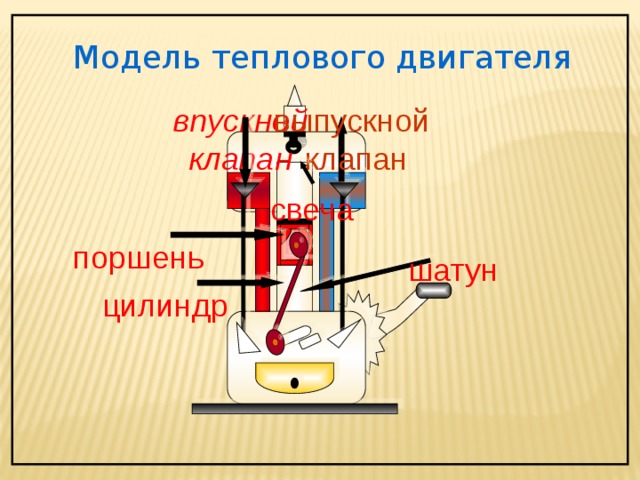

Модель теплового двигателя
выпускной
впускной
клапан
клапан
свеча
поршень
шатун
цилиндр

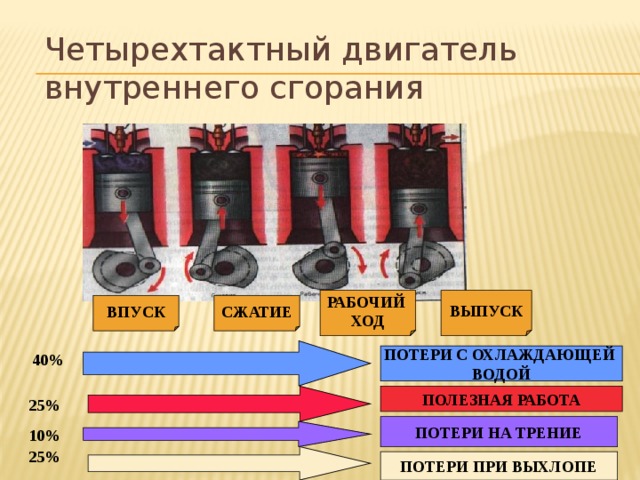

Четырехтактный двигатель внутреннего сгорания
РАБОЧИЙ
ВЫПУСК
ХОД
СЖАТИЕ
ВПУСК
ПОТЕРИ С ОХЛАЖДАЮЩЕЙ
40%
ВОДОЙ
ПОЛЕЗНАЯ РАБОТА
25%
ПОТЕРИ НА ТРЕНИЕ
10%
25%
ПОТЕРИ ПРИ ВЫХЛОПЕ

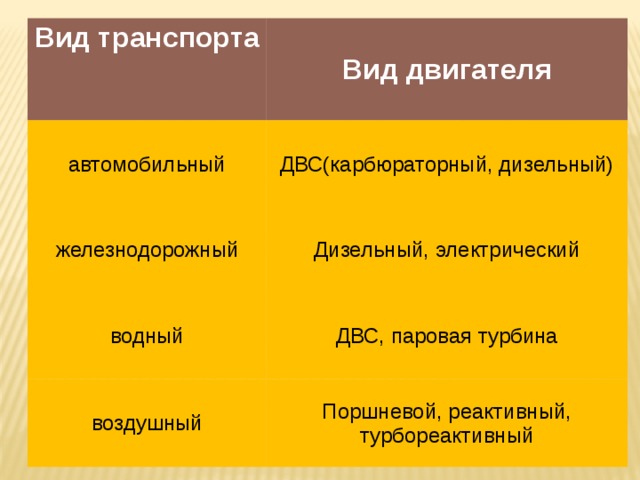

Вид транспорта
Вид двигателя
автомобильный
ДВС(карбюраторный, дизельный)
железнодорожный
Дизельный, электрический
водный
ДВС, паровая турбина
воздушный
Поршневой, реактивный, турбореактивный
Автомобильный транспорт

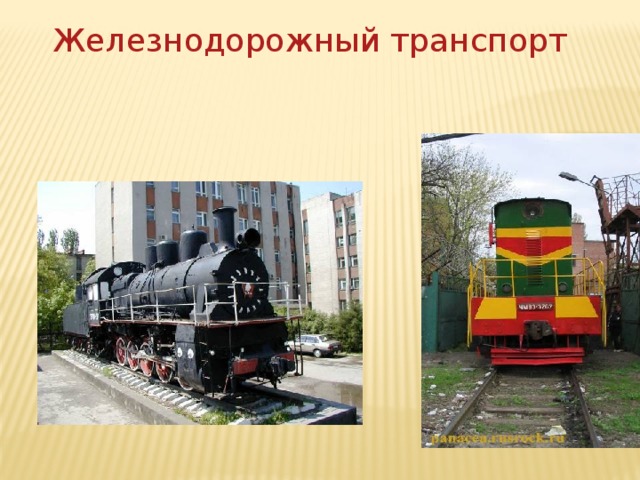

Железнодорожный транспорт
Воздушный транспорт
Водный
транспорт

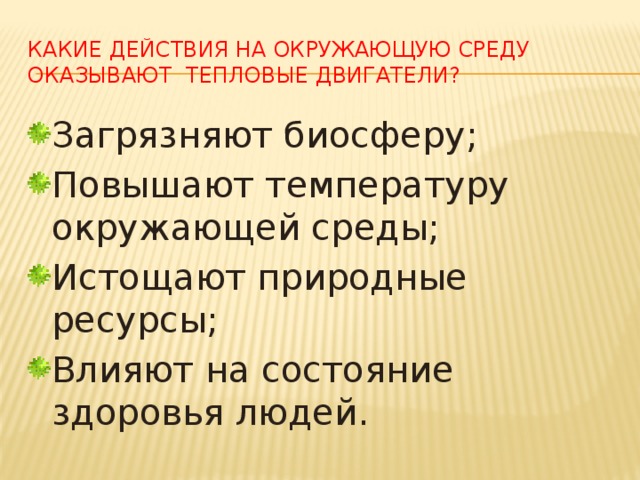

Какие действия на окружающую среду оказывают тепловые двигатели?
- Загрязняют биосферу;
- Повышают температуру окружающей среды;
- Истощают природные ресурсы;
- Влияют на состояние здоровья людей.

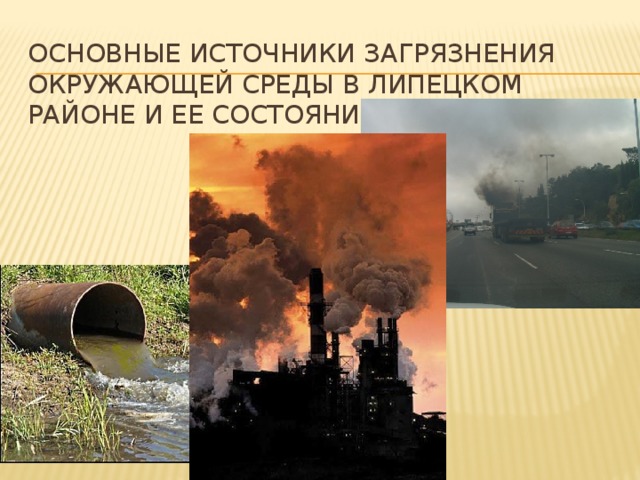

Основные источники загрязнения окружающей среды в Липецком районе и ее состояние

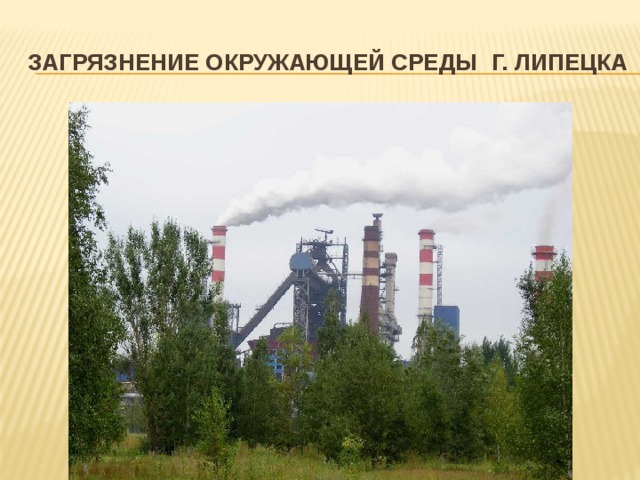

Загрязнение окружающей среды г. Липецка
Пути решения проблем, связанных с использованием тепловых двигателей
Но не стоит забывать, что тепловые двигатели
принося пользу человечеству, неблагоприятно
влияют на окружающую нас природу

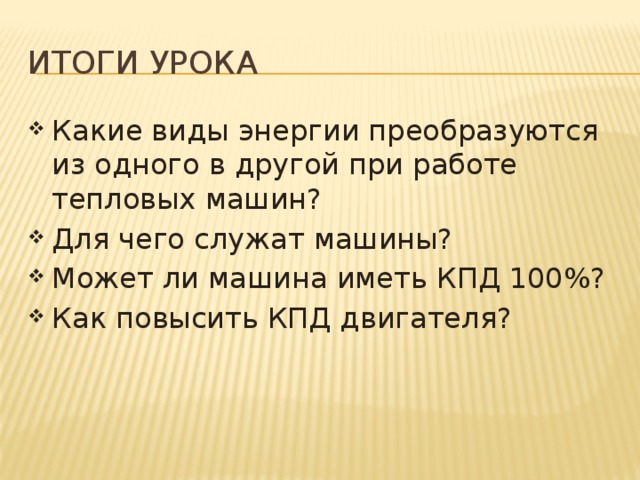

Итоги урока
- Какие виды энергии преобразуются из одного в другой при работе тепловых машин?
- Для чего служат машины?
- Может ли машина иметь КПД 100%?
- Как повысить КПД двигателя?

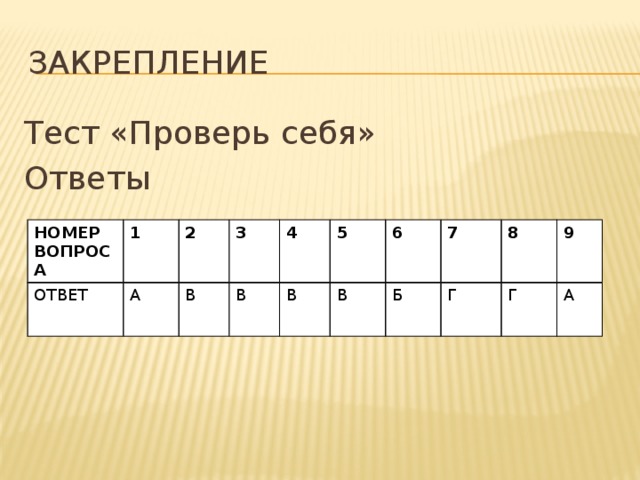

Закрепление
Тест «Проверь себя»
Ответы
НОМЕР ВОПРОСА
ОТВЕТ
1
2
А
В
3
4
В
В
5
В
6
7
Б
8
Г
Г
9
А

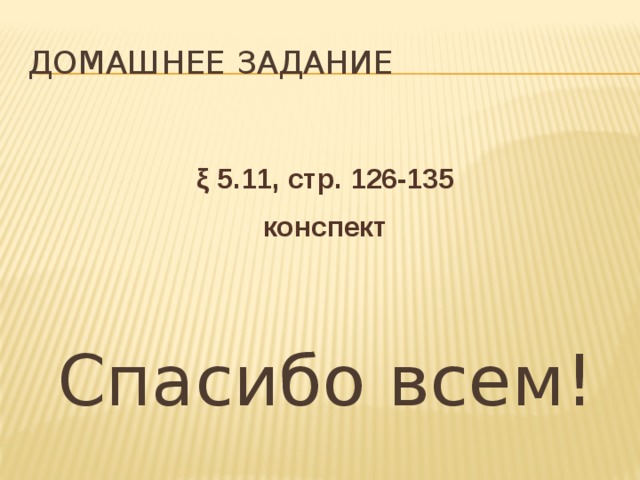

ДОМАШНЕЕ ЗАДАНИЕ
ξ 5.11, стр. 126-135
конспект
Спасибо всем!
Больше читайте
физику
и счастье
улыбнется вам!
