Принцип действия трансформаторов
Категория:
Физика
16.03.2019 14:50
Просмотр содержимого документа
«Принцип действия трансформаторов»

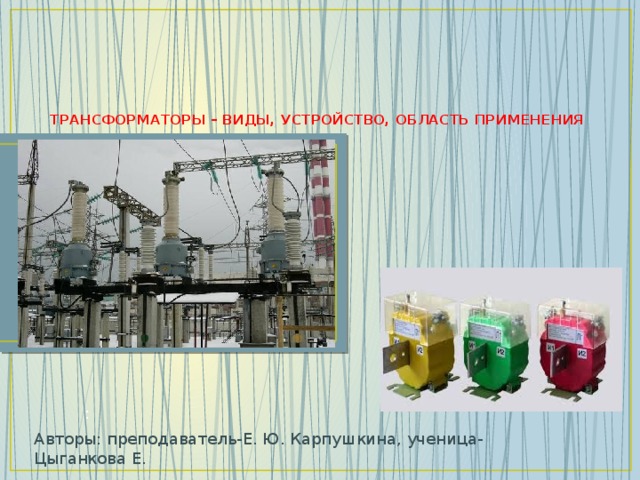

ТРАНСФОРМАТОРЫ – ВИДЫ, УСТРОЙСТВО, ОБЛАСТЬ ПРИМЕНЕНИЯ
:
Авторы: преподаватель-Е. Ю. Карпушкина, ученица- Цыганкова Е.

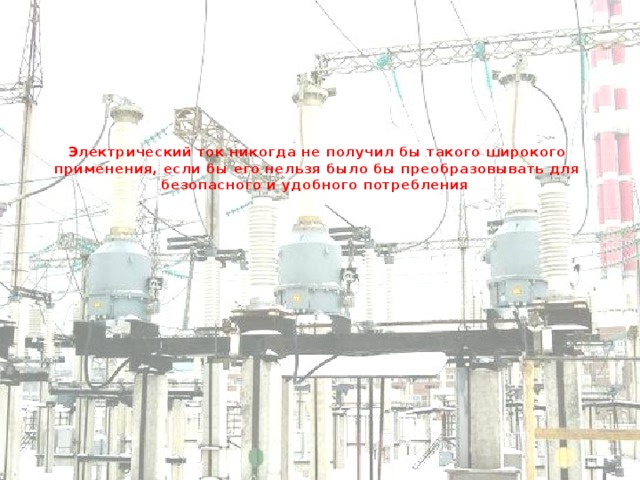

Электрический ток никогда не получил бы такого широкого применения, если бы его нельзя было бы преобразовывать для безопасного и удобного потребления

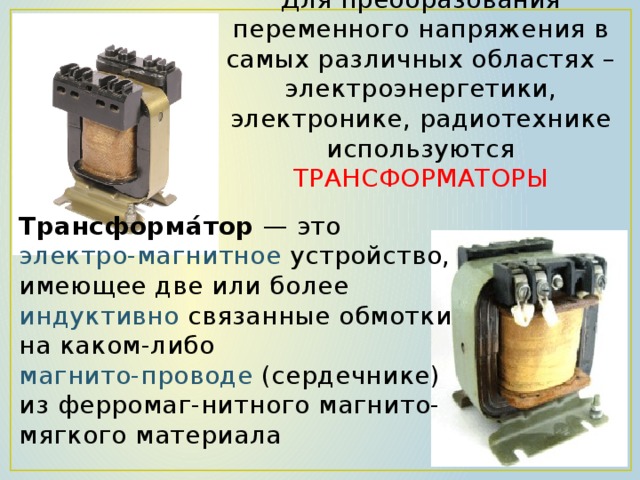

Для преобразования переменного напряжения в самых различных областях – электроэнергетики, электронике, радиотехнике используются ТРАНСФОРМАТОРЫ
Трансформа́тор — это электро-магнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнито-проводе (сердечнике) из ферромаг-нитного магнито-мягкого материала

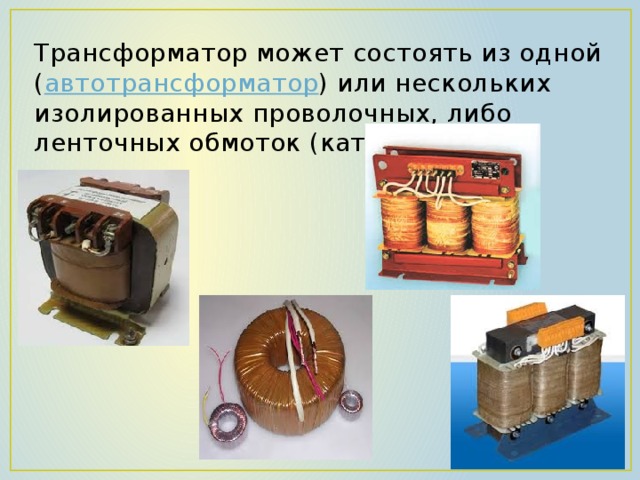

Трансформатор может состоять из одной ( автотрансформатор ) или нескольких изолированных проволочных, либо ленточных обмоток (катушек)

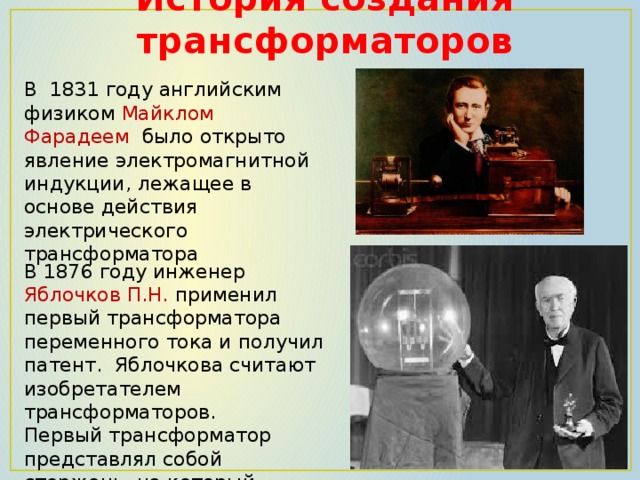

История создания трансформаторов
В 1831 году английским физиком Майклом Фарадеем было открыто явление электромагнитной индукции, лежащее в основе действия электрического трансформатора
В 1876 году инженер Яблочков П.Н. применил первый трансформатора переменного тока и получил патент. Яблочкова считают изобретателем трансформаторов.
Первый трансформатор представлял собой стержень, на который наматывались обмотки проволоки.

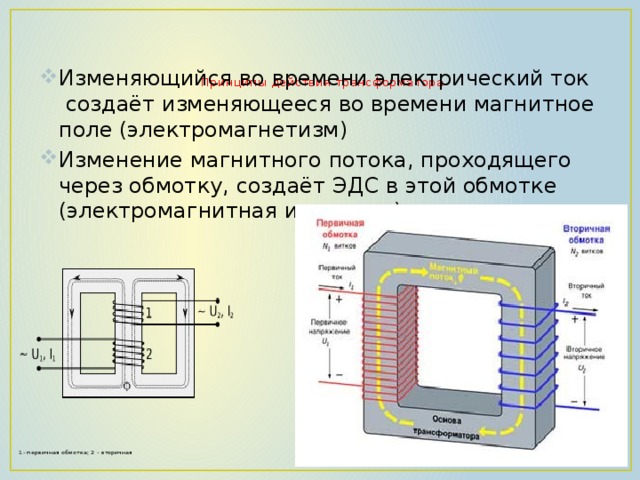

Принципы действия трансформатора
- Изменяющийся во времени электрический ток создаёт изменяющееся во времени магнитное поле (электромагнетизм)
- Изменение магнитного потока, проходящего через обмотку, создаёт ЭДС в этой обмотке (электромагнитная индукция)
1- первичная обмотка; 2 - вторичная

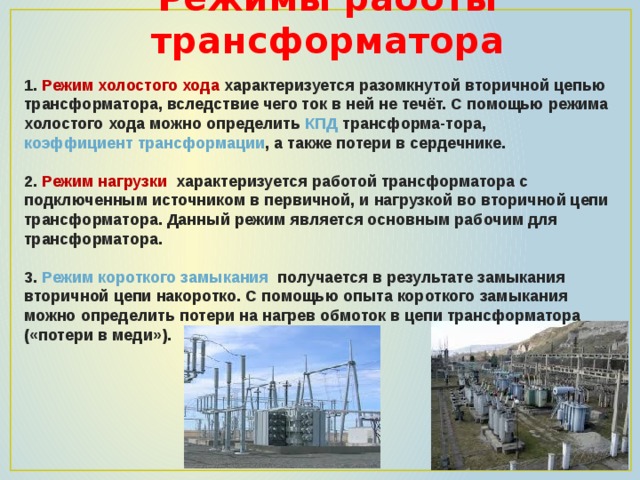

Режимы работы трансформатора
1. Режим холостого хода характеризуется разомкнутой вторичной цепью трансформатора, вследствие чего ток в ней не течёт. С помощью режима холостого хода можно определить КПД трансформа-тора, коэффициент трансформации , а также потери в сердечнике.
2. Режим нагрузки характеризуется работой трансформатора с подключенным источником в первичной, и нагрузкой во вторичной цепи трансформатора. Данный режим является основным рабочим для трансформатора.
3. Режим короткого замыкания получается в результате замыкания вторичной цепи накоротко. С помощью опыта короткого замыкания можно определить потери на нагрев обмоток в цепи трансформатора («потери в меди»).
. Классификация трансформаторов

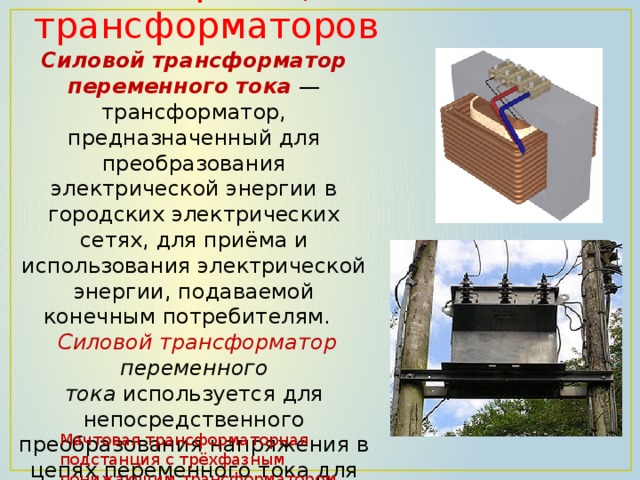

Силовой трансформатор переменного тока — трансформатор, предназначенный для преобразования электрической энергии в городских электрических сетях, для приёма и использования электрической энергии, подаваемой конечным потребителям.
Силовой трансформатор переменного тока используется для непосредственного преобразования напряжения в цепях переменного тока для удобного потребления (380/220 В)
Мачтовая трансформаторная подстанция с трёхфазным понижающим трансформатором

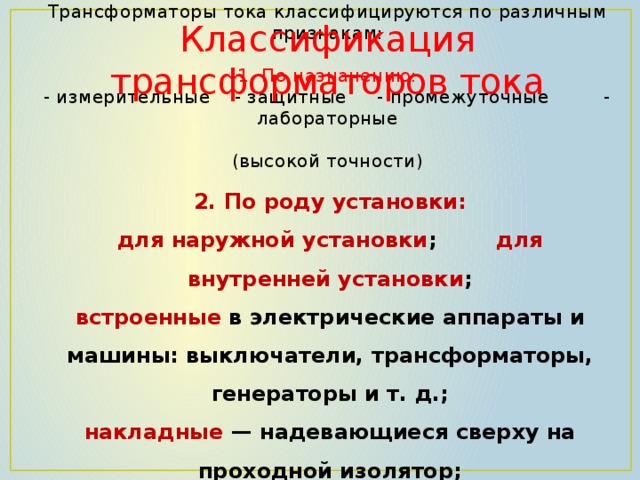

Классификация трансформаторов тока
Трансформаторы тока классифицируются по различным признакам: 1. По назначению: - измерительные - защитные - промежуточные - лабораторные (высокой точности)
2. По роду установки: для наружной установки ; для внутренней установки ; встроенные в электрические аппараты и машины: выключатели, трансформаторы, генераторы и т. д.; накладные — надевающиеся сверху на проходной изолятор; переносные (для контрольных измерений и лабораторных испытаний)

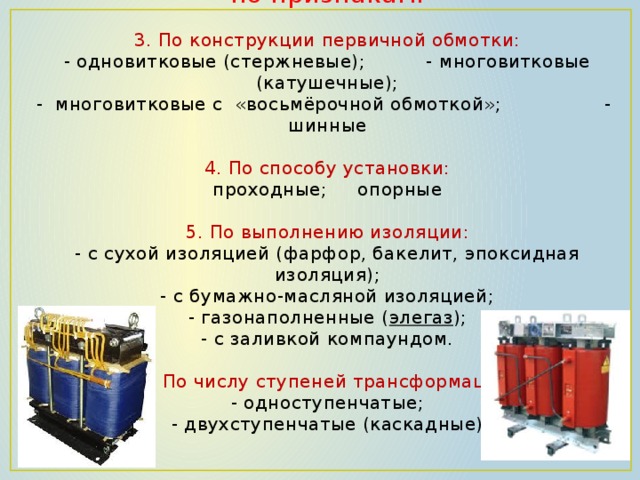

Трансформаторы тока классифицируются по признакам: 3. По конструкции первичной обмотки: - одновитковые (стержневые); - многовитковые (катушечные); - многовитковые с «восьмёрочной обмоткой»; - шинные 4. По способу установки: проходные; опорные 5. По выполнению изоляции: - с сухой изоляцией (фарфор, бакелит, эпоксидная изоляция); - с бумажно-масляной изоляцией; - газонаполненные ( элегаз ); - с заливкой компаундом. 6. По числу ступеней трансформации: - одноступенчатые; - двухступенчатые (каскадные)

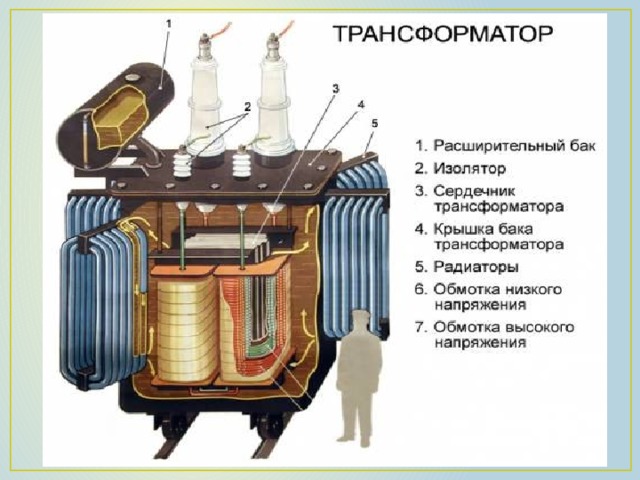

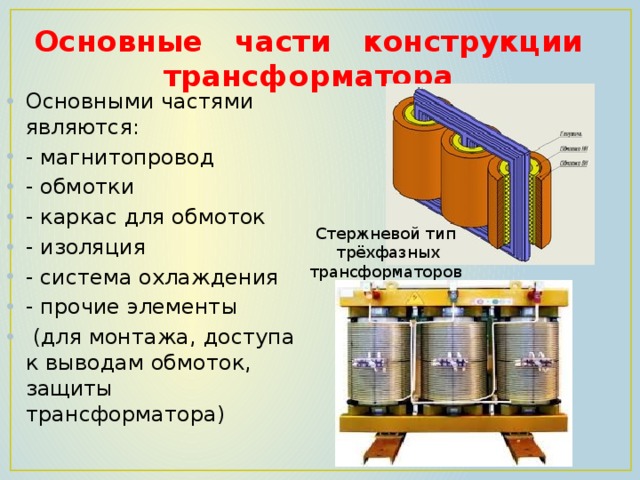

Основные части конструкции трансформатора
- Основными частями являются:
- - магнитопровод
- - обмотки
- - каркас для обмоток
- - изоляция
- - система охлаждения
- - прочие элементы
- (для монтажа, доступа к выводам обмоток, защиты трансформатора)
Стержневой тип
трёхфазных трансформаторов

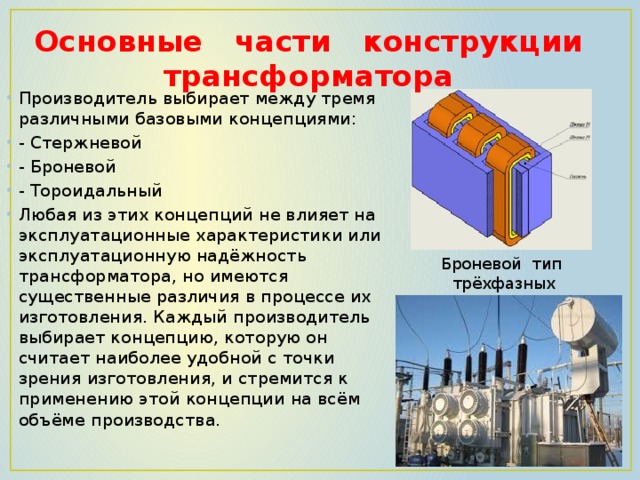

Основные части конструкции трансформатора
- Производитель выбирает между тремя различными базовыми концепциями:
- - Стержневой
- - Броневой
- - Тороидальный
- Любая из этих концепций не влияет на эксплуатационные характеристики или эксплуатационную надёжность трансформатора, но имеются существенные различия в процессе их изготовления. Каждый производитель выбирает концепцию, которую он считает наиболее удобной с точки зрения изготовления, и стремится к применению этой концепции на всём объёме производства.
Броневой тип
трёхфазных трансформаторов

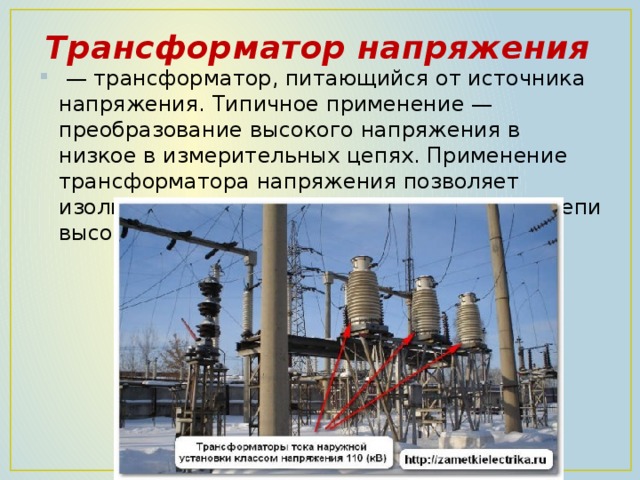

Трансформатор напряжения
- — трансформатор, питающийся от источника напряжения. Типичное применение — преобразование высокого напряжения в низкое в измерительных цепях. Применение трансформатора напряжения позволяет изолировать цепи защиты и измерения от цепи высокого напряжения .

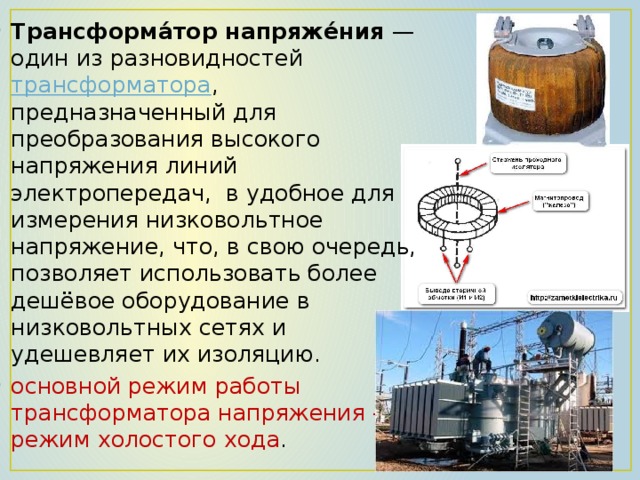

- Трансформа́тор напряже́ния — один из разновидностей трансформатора , предназначенный для преобразования высокого напряжения линий электропередач, в удобное для измерения низковольтное напряжение, что, в свою очередь, позволяет использовать более дешёвое оборудование в низковольтных сетях и удешевляет их изоляцию.
- основной режим работы трансформатора напряжения — режим холостого хода .

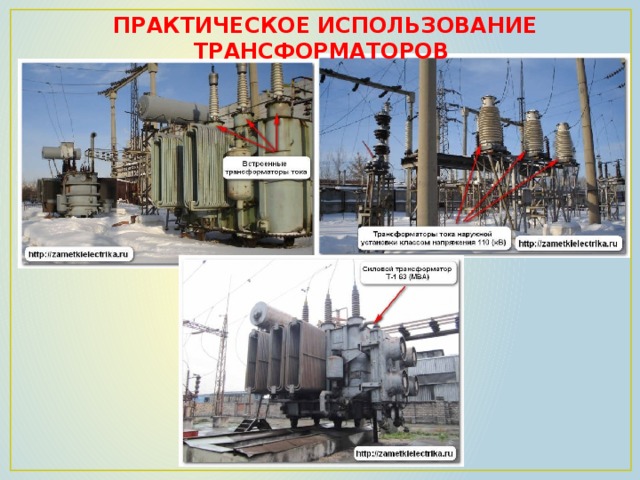

ПРАКТИЧЕСКОЕ ИСПОЛЬЗОВАНИЕ ТРАНСФОРМАТОРОВ

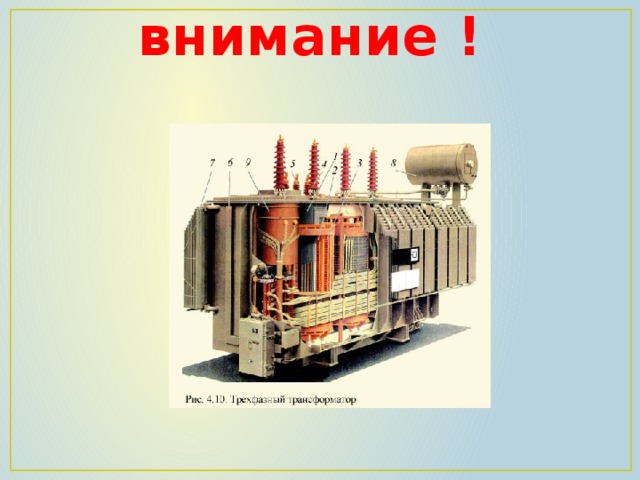

Спасибо за внимание !
