Принцип передачи данных

Пртнцип передачи данных, модель OSI

Цель урока

• Сформировать навыки обработки передачи данных в сети на примере схемы работы моделиOSI

Ключевые слова

• Модель OSI
• Инкапсуляция
• Декапсуляция

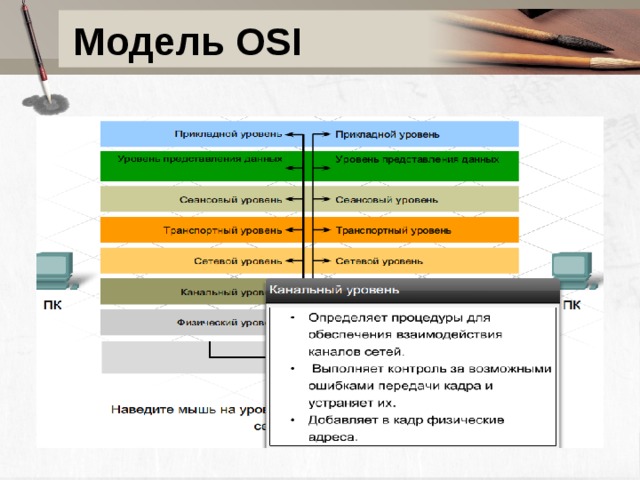

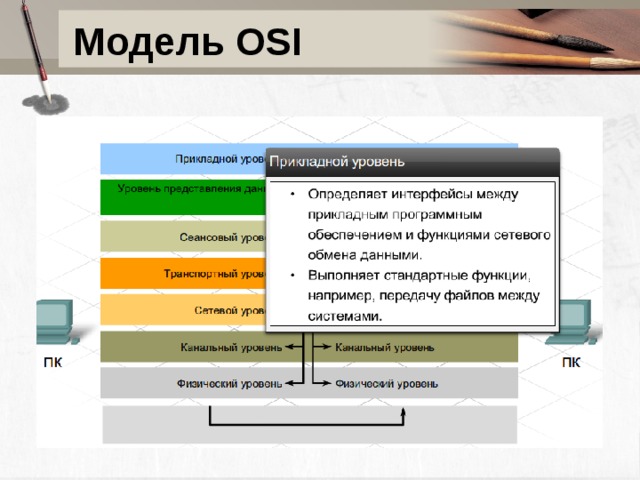

Модель OSI

Модель OSI

Модель OSI

Модель OSI

Модель OSI

Модель OSI

Модель OSI

Модель OSI

Инкапсуляция

Инкапсуляция

Этап 1

Первоначальное формирование данных.

Этап 2

Упаковка данных для сквозной передачи по сети.

Этап 3

Добавление в заголовок сетевого адреса.

Этап 4

Добавление локального адреса в заголовок канального уровня.

Этап 5

Преобразование в биты для передачи по сети.

Декапсуляция

Этап 1

Выполняется проверка, соответствует ли MAC-адрес пункта назначения адресу этой станции и не является ли он широковещательным адресом. Если ни одно из условий не выполняется, фрейм отбрасывается.

Этап 2

Если данные содержат ошибки, они могут быть отброшены; в этом случае канальный уровень может запросить повторную передачу данных.

Этап 3

Канальный уровень удаляет заголовок канального уровня и концевик, а затем передает оставшиеся данные на сетевой уровень, основываясь на управляющей информации, содержащейся в заголовке канального уровня.

Сетевые протоколы

Сетевой протокол — набор правил и действий (очерёдности действий), позволяющий осуществлять соединение и обмен данными между двумя и более включёнными в сеть устройствами.

• Сетевые протоколы соотносятся с уровнями модели OSI.

• Протоколы Ethernet определяются организацией IEEE (Institute of Electrical and Electronics Engineers)

• Протоколы Internet определяются организацией IETF (Internet Engineering Task Force).

• Наиболее популярный стек протоколов третьего и четвертого уровня модели OSI является – TCP/IP.

Сетевая среда передачи данных

Среда передачи данных определяет:

• методы и способы организации передачи данных на первом уровне модели OSI;

• максимально возможную скорость передачи данных (ширину канала передачи данных);

• максимально возможное расстояние между подключаемыми устройствами.

От среды передачи данных зависит алгоритм взаимодействия устройств «прямой видимости».

Схемы рассылки сообщений

Передача сообщений (пакетов, фреймов) происходит по трем основным принципам (схемам).

• Одноадресная – схема «один к одному». Это означает, что у сообщения есть только один адресат.

• Многоадресная – схема «один ко многим». Многоадресная рассылка предусматривает одновременную отправку одного и того же сообщения группе узлов.

• Широковещательная – схема «один ко всем». Многоадресная рассылка, используется если узлам необязательно получать сообщения в одно и тоже время.

Типы сетей

Различают сети следующих типов:

• локальные сети (Local Area Networks LAN );

• распределенные сети (Wide Area Networks WAN );

• городские, региональные сети (Metropolitan Area Networks MAN );

• сети хранилищ данных (Storage Area Networks SAN );

• внутренние корпоративные сети ( Intranet сети);

• внешние корпоративные сети ( Extranet сети);

• виртуальные локальные сети (Virtual LAN VLAN );

• частные сети (Private network PN ).
