Принципиальные и монтажные схемы

Презентация

На Тему:

Принципиальные и монтажные схемы.

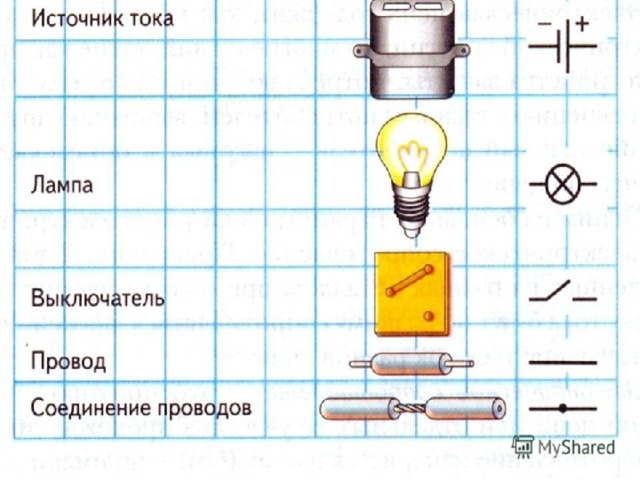

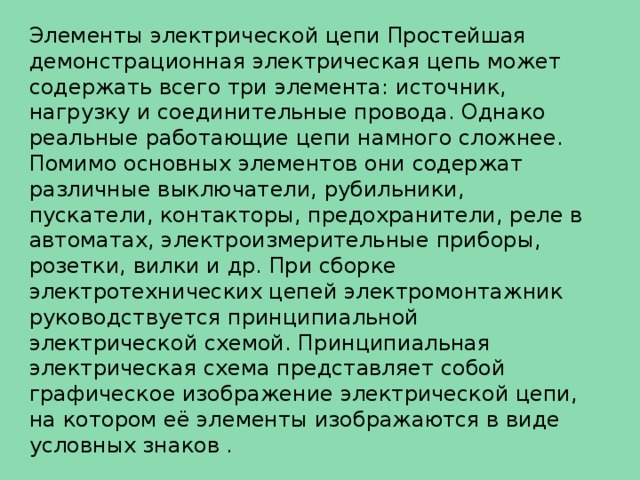

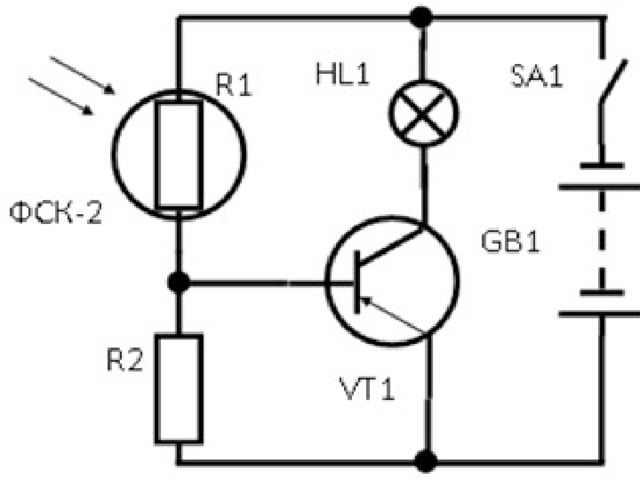

Элементы электрической цепи Простейшая демонстрационная электрическая цепь может содержать всего три элемента: источник, нагрузку и соединительные провода. Однако реальные работающие цепи намного сложнее. Помимо основных элементов они содержат различные выключатели, рубильники, пускатели, контакторы, предохранители, реле в автоматах, электроизмерительные приборы, розетки, вилки и др. При сборке электротехнических цепей электромонтажник руководствуется принципиальной электрической схемой. Принципиальная электрическая схема представляет собой графическое изображение электрической цепи, на котором её элементы изображаются в виде условных знаков .

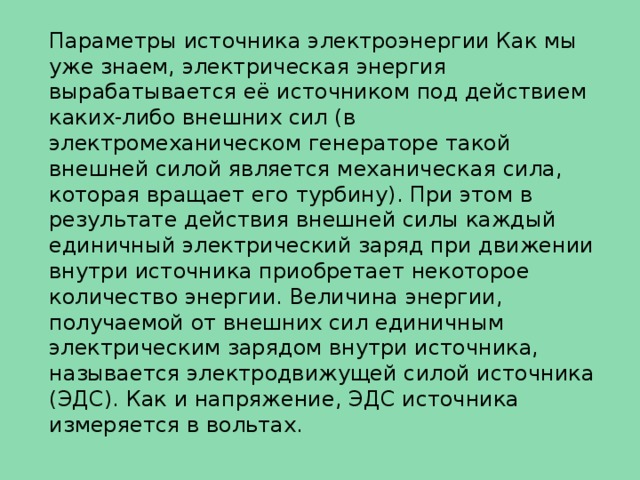

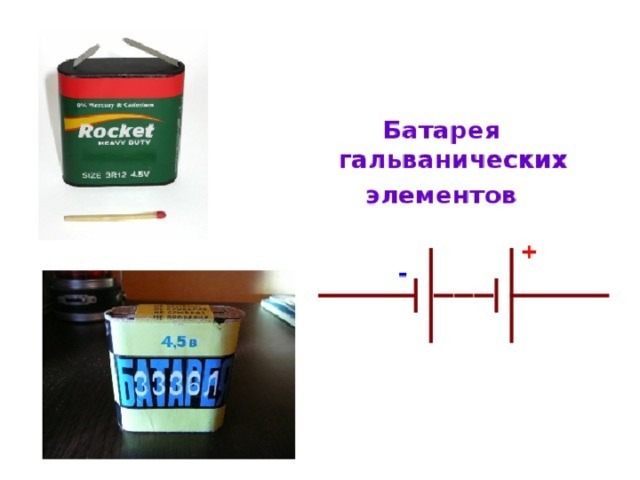

Параметры источника электроэнергии Как мы уже знаем, электрическая энергия вырабатывается её источником под действием каких-либо внешних сил (в электромеханическом генераторе такой внешней силой является механическая сила, которая вращает его турбину). При этом в результате действия внешней силы каждый единичный электрический заряд при движении внутри источника приобретает некоторое количество энергии. Величина энергии, получаемой от внешних сил единичным электрическим зарядом внутри источника, называется электродвижущей силой источника (ЭДС). Как и напряжение, ЭДС источника измеряется в вольтах.

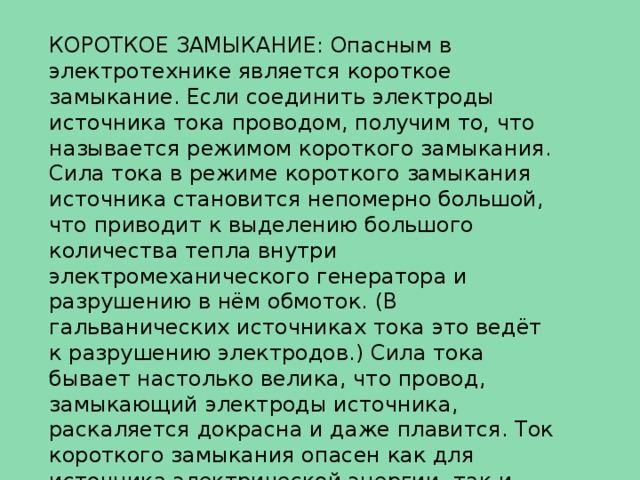

КОРОТКОЕ ЗАМЫКАНИЕ: Опасным в электротехнике является короткое замыкание. Если соединить электроды источника тока проводом, получим то, что называется режимом короткого замыкания. Сила тока в режиме короткого замыкания источника становится непомерно большой, что приводит к выделению большого количества тепла внутри электромеханического генератора и разрушению в нём обмоток. (В гальванических источниках тока это ведёт к разрушению электродов.) Сила тока бывает настолько велика, что провод, замыкающий электроды источника, раскаляется докрасна и даже плавится. Ток короткого замыкания опасен как для источника электрической энергии, так и для нагрузки и может привести к возгоранию проводов электрической цепи и пожару.

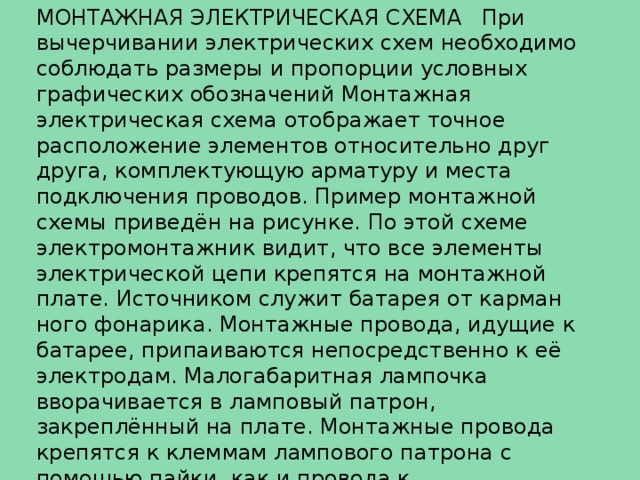

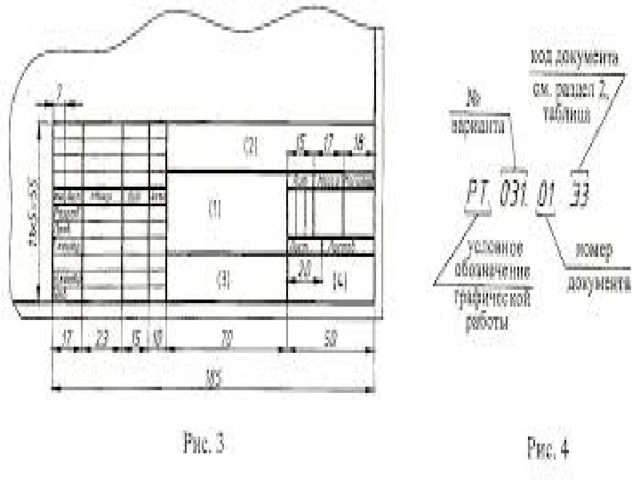

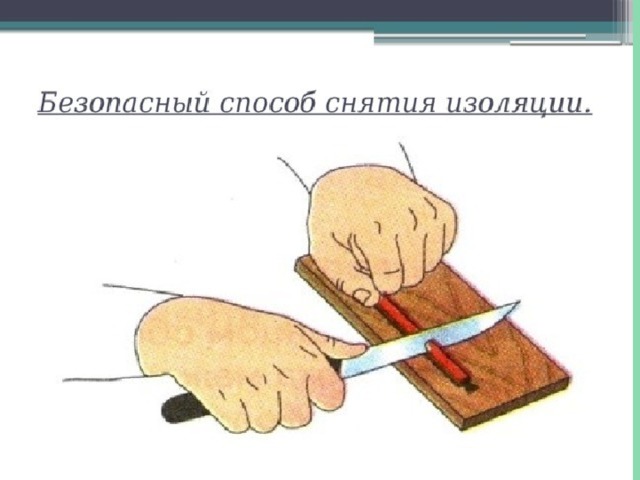

МОНТАЖНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА   При вычерчивании электрических схем необходимо соблюдать размеры и пропорции условных графических обозначений Монтажная электрическая схема отображает точное расположение элементов относительно друг друга, комплектующую арматуру и места подключения проводов. Пример монтажной схемы приведён на рисунке. По этой схеме электромонтажник видит, что все элементы электрической цепи крепятся на монтажной плате. Источником служит батарея от карман­ного фонарика. Монтажные провода, идущие к батарее, припаиваются непосредственно к её электродам. Малогабаритная лампочка вворачивается в ламповый патрон, закреплённый на плате. Монтажные провода крепятся к клеммам лампового патрона с помощью пайки, как и провода к выключателю. Контакты выключателя закреплены также на монтажной плате.

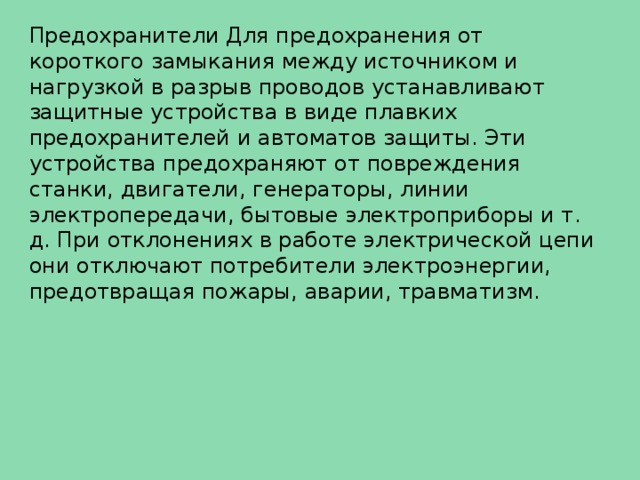

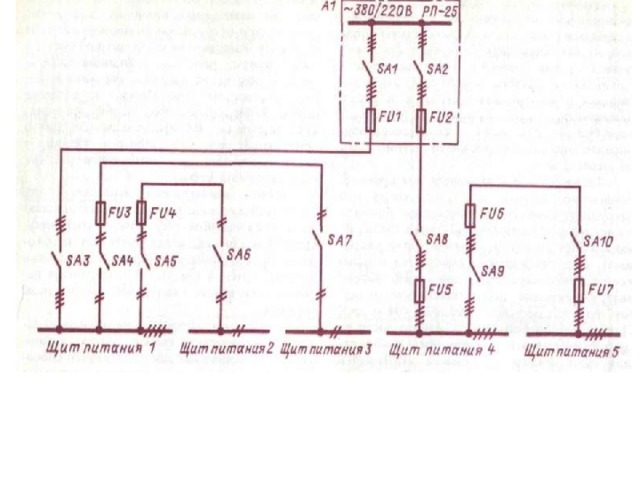

Предохранители Для предохранения от короткого замыкания между источником и нагрузкой в разрыв проводов устанавливают защитные устройства в виде плавких предохранителей и автоматов защиты. Эти устройства предохраняют от повреждения станки, двигатели, генераторы, линии электропередачи, бытовые электроприборы и т. д. При отклонениях в работе электрической цепи они отключают потребители электроэнергии, предотвращая пожары, аварии, травматизм.

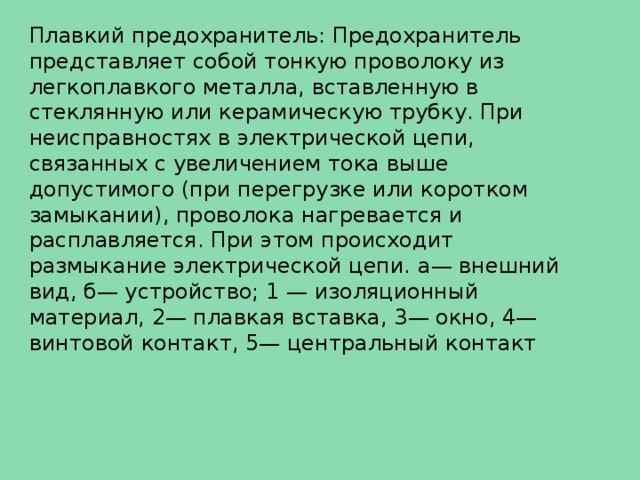

Плавкий предохранитель: Предохранитель представляет собой тонкую проволоку из легкоплавкого металла, вставленную в стеклянную или керамическую трубку. При неисправностях в электрической цепи, связанных с увеличением тока выше допустимого (при перегрузке или коротком замыкании), проволока нагревается и расплавляется. При этом происходит размыкание электрической цепи. а— внешний вид, б— устройство; 1 — изоляционный материал, 2— плавкая вставка, 3— окно, 4— винтовой контакт, 5— центральный контакт
