Проект по информатике

12

Муниципальное бюджетное общеобразовательное учреждение

средняя общеобразовательная школа №2 г. Усмани Липецкой области

Имени Героя Советского союза М.П. Константинова

(МБОУ СОШ №2 г. Усмани).

Проектная работа на

тему: « 3D ГРАФИКА».

Выполнил:

Ученик 8 «А» класса

Налдаев Богдан Геннадьевич

Руководитель:

Тараканова Елена Вячеславовна

Усмань, 2019 г.

Паспорт проекта.

Содержание:

Введение.

1. Цели – 4 стр.

2. Задачи – 4 стр.

3. Актуальность – 4 стр.

4. Трёхмерная графика – 5 стр.

4.1. 3D графика и её виды – 5-7 стр.

4.2. Отрасли использования 3D графики – 8 стр.

5. Этапы создания трехмерного изображения – 9-15 стр.

6. Общее представление о 3D графике – 14-16 стр.

7. Реализация геометрических принципов в 3D. – 16-17 стр.

Studio max2

7.1. 3D объекты – 18-19 стр.

7.2.Проекции 3D объектов – 19-20 стр.

7.3.Примитивы – 20-24 стр.

8. Мой продукт на этапе Рендеринга – 25-26 стр.

Вывод.

Список литературы.

Введение:

При изучении предмета информатика меня очень заинтересовала тема «Компьютерная графика». Трехмерная графика сегодня прочно вошла в нашу жизнь, что порой мы даже не обращаем внимания на ее проявления.

Разглядывая рекламный щит с изображением интерьера комнаты или рекламный ролик с мороженным, наблюдая за кадрами остросюжетного фильма, мы и не догадываемся, что за всем этим стоит кропотливая работа мастера 3d графики.

Вы наверняка замечали, что после применения нового моющего средства ваша посуда блестит более тускло, чем в рекламе. А вымытые дорогим шампунем волосы не выглядят так красиво, как на экране телевизора. Причина этого проста: слишком чистая посуда – всего лишь просчитанное компьютером изображение и результат работы мастера трехмерной графики.

Сегодня на основе трехмерной графики можно создать высокоточную копию реального объекта, создать нечто новое, воплотить в жизнь самые нереальные дизайнерские задумки.

1.Цели:

1. –познакомиться с видами 3D-графики,

2. –рассмотреть принципы построения 3D-объектов,

3. –иметь представление о технических средствах создания 3D-объектов

2.Задачи:

1.- изучить систему компьютерного моделирования,

2.-создать продукт компьютерного моделирования.

3.Актуальность:

Компьютерная графика используется и для создания наглядных образов будущих реальных объектов. Например, зданий, мостов и техники.

Развитие этой технологии дало толчок не только на создание спецэффектов для киноиндустрии, но и на разработку целых компьютерных миров. Дело дошло до того, что были созданы полноценные модели некоторых крупных городов.

4.Трехмерная графика

4.1. 3D графика (трехмерная графика) - это особый вид компьютерной графики – комплекс методов и инструментов, применяемых для создания изображений 3D-объектов (трехмерных объектов).

3D изображение не сложно отличить от двумерного, так как оно включает создание геометрической проекции 3d-модели сцены на плоскость, при помощи специализированных программных продуктов. Получаемая модель может быть объектом из реальной действительности, например модель дома, автомобиля, кометы, или же быть абсолютно абстрактной. Процесс построения такой трехмерной модели получил название 3D моделирования и направлен, прежде всего, на создание визуального объемного образа моделируемого объекта.

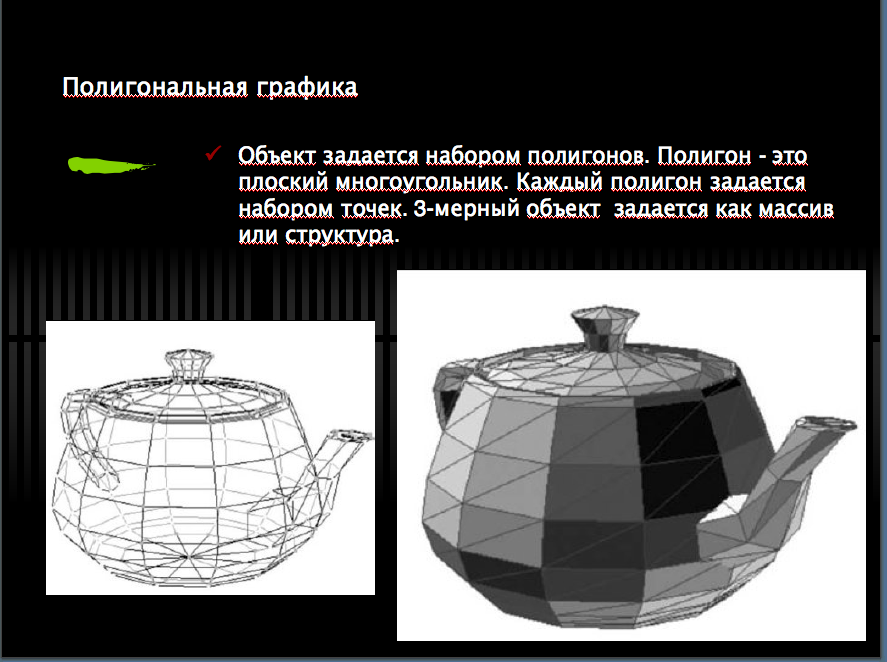

Полигональная графика

Объект задается набором полигонов. Полигон - это плоский многоугольник. Каждый полигон задается набором точек. 3-мерный объект задается как массив или структура

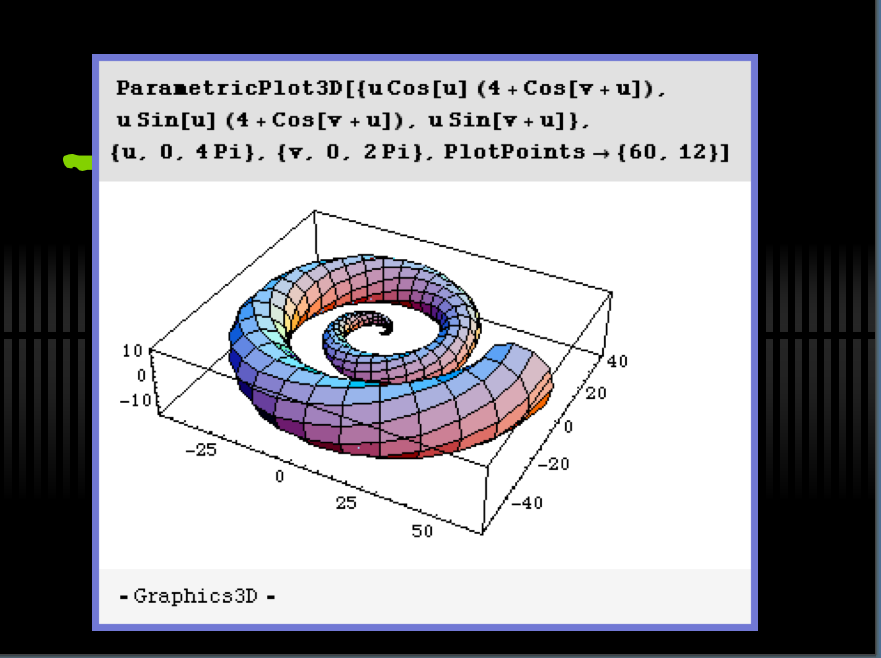

Аналитическая графика

объекты задаются аналитически, т.е. формулами.

• Например: шар радиуса r с центром в точке (x₀,y₀,z₀ ):

(x-x₀)² +(y-y₀)² +(z-z₀)² =r²

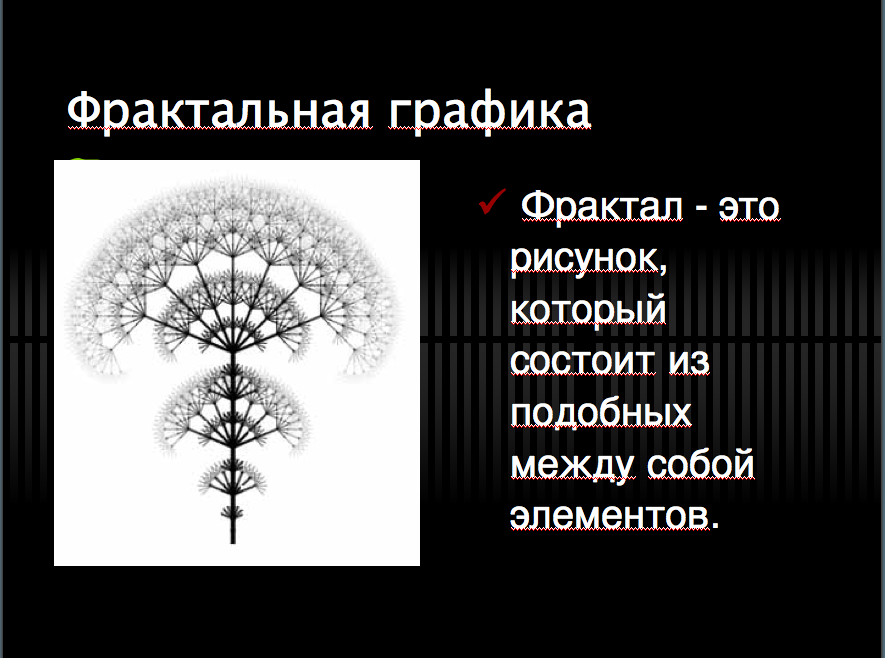

Фрактальная графика

Фрактал - это рисунок, который состоит из подобных между собой элементов.

4.2. Достижения современного 3д графики используются в следующих отраслях

1. Кинематограф и мультипликация – создание трехмерных персонажей и реалистичных спецэффектов. Создание компьютерных игр – разработка 3d-персонажей, виртуальной реальности окружения, 3д-объектов для игр.

2. Реклама – возможности 3d графики позволяют выгодно представить товар рынку, при помощи трехмерной графики можно создать иллюзию кристально-белоснежной рубашки или аппетитного фруктового мороженного с шоколадной стружкой и т.д. При этом в реальности рекламируемый товар может иметь немало недостатков, которые легко скрываются за красивыми и качественными изображениями.

3. Дизайн интерьеров – проектирование и разработка дизайна интерьера также не обходятся сегодня без трехмерной графики. 3d технологии дают возможность создать реалистичные 3d -макеты мебели (дивана, кресла, стула, комода и т.д.), точно повторяя геометрию объекта и создавая имитацию материала. При помощи трехмерной графики можно создать ролик, демонстрирующий все этажи проектируемого здания, который возможно еще даже не начал строиться.

5.Этапы создания трехмерного изображения

Для того чтобы получить 3D - изображение объекта необходимо выполнить следующие шаги

1. Моделирование – построение математической 3d-модели общей сцены и ее объектов.

1. Текстурирование - включает наложение текстур на созданные модели, настройка материалов и придание моделям реалистичности.

1. Настройка освещения.

1. Создание анимации (движущихся объектов).

Задать траекторию движения объектов.

Рендеринг – процесс создания изображения объекта по предварительно созданной модели.

1. Композитинг или компоновка – постобработка полученного изображения.

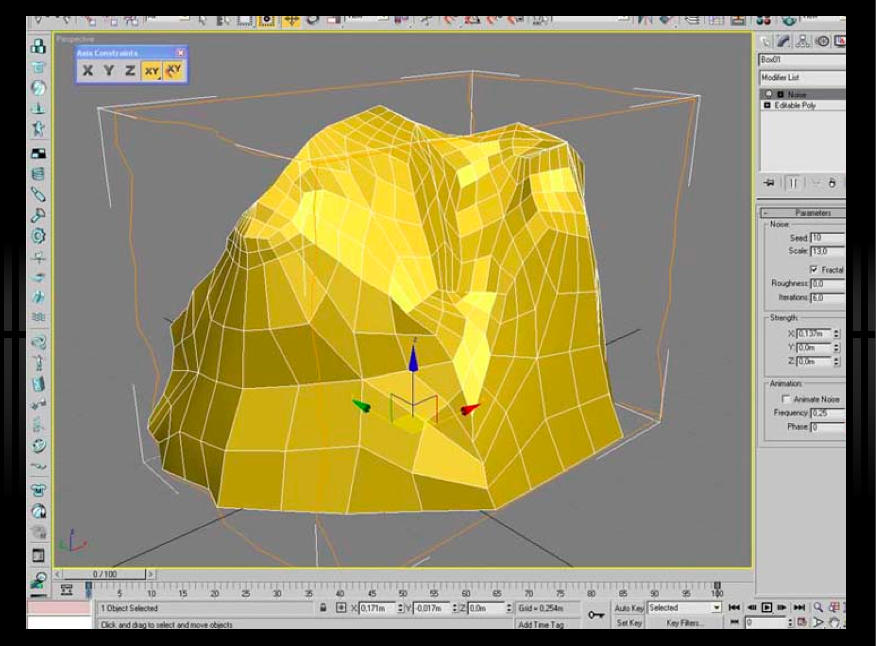

Моделирование – создание виртуального пространства и объектов внутри него, включает создание различных геометрий, материалов, источников света, виртуальных камер, дополнительных спецэффектов.

Наиболее распространенными программными продуктами для 3d моделирования являются: Autodesk 3D max, Pixologic Zbrush, Blender.

Текстурирование представляет собой наложение на поверхность созданной трехмерной модели растрового или векторного изображения, позволяющего отобразить свойства и материал объекта.

Освещение - создание, установка направления и настройка источников освещения в созданной сцене. Графические 3д-редакторы, как правило, используют следующие виды источников света: spot light (расходящиеся лучи), omni light (всенаправленный свет), directional light (параллельные лучи) и др. Некоторые редакторы дают возможность создания источника объемного свечения (Sphere light).

Анимация – создание движущихся объектов, а точнее имитации движения модели. Современные 3д-редакторы содержат множество инструментов для создания инструментов, существуют и специализированные программные продукты для создания анимации с инструментами для построения трехмерных моделей.

Рендеринг – преобразование трехмерной модели предмета в «плоское» изображение. Существует несколько типов технологии рендеринга: скайлайн, z-буфер, трассировка лучей, глобальное освещение.

6.Общее представление о 3D графике.

В самом названии рассматриваемой области - “трехмерная графика” - заложено указание на то, что нам предстоит иметь дело с тремя пространственными измерениями: шириной, высотой и глубиной. Если взглянуть вокруг: все, что нас окружает, обладает тремя измерениями - стол, стул, жилые здания, промышленные корпуса и даже тела людей. Однако термин “трехмерная графика” все же является искажением истины. На деле трехмерная компьютерная графика имеет дело всего лишь с двумерными проекциями объектов воображаемого трехмерного мира.

Чтобы проиллюстрировать сказанное, можно представить оператора с видеокамерой, с помощью которой он снимает объекты, расположенные в комнате. Когда во время съемок он перемещается по комнате, то в объектив попадают различные трехмерные объекты, но при воспроизведении отснятой видеозаписи на экране телевизора будут видны всего лишь плоские двумерные изображения, представляющие собой запечатленные образы снятых несколько минут назад трехмерных объектов. Сцена на экране выглядит вполне реально благодаря наличию источников света, естественной расцветке всех объектов и присутствию теней, придающих изображению глубину и делающих его визуально правдоподобными, хотя оно и остается всего лишь двумерным образом.

В компьютерной графике объекты существуют лишь в памяти компьютера. Они не имеют физической формы - это не более чем совокупность математических уравнений и движение электронов в микросхемах. Поскольку объекты, о которых идет речь, не могут существовать вне компьютера, единственным способом увидеть их является добавление новых математических уравнений, описывающих источники света и съемочные камеры. Программный комплекс 3D Studio MAX2 позволяет выполнять все вышеперечисленные операции.

Использование программы, подобной 3D Studio MAX2, во многом сходно со съемкой с помощью видеокамеры комнаты, полной сконструированных объектов. Программный комплекс 3D Studio MAX2 позволяет смоделировать комнату и ее содержимое с использованием разнообразных базовых объектов, таких как кубы, сферы, цилиндры и конусы, а также с использованием инструментов, необходимых для реализации разнообразных методов создания более сложных объектов.

После того как модели всех объектов созданы и должным образом размещены в составе сцены, можно выбрать из библиотеки любые готовые материалы, такие как пластик, дерево, камень и т.д. и применить эти материалы к объектам сцены. Можно создать и собственные материалы, пользуясь средствами редактора материалов (Material Editor) 3D Studio MAX2, с помощью которых можно управлять цветом, глянцевитостью, прозрачностью и даже применять сканированные фотографии или нарисованные изображения, чтобы поверхность объекта выглядела так, как это было задумано.

Применив к объектам материалы, необходимо создать воображаемые съемочные камеры, через объективы которых будет наблюдаться виртуальный трехмерный мир, и производиться съемка наполняющих его объектов. За счет настройки параметров виртуальных камер можно получить широкоугольную панораму сцены или укрупнить план съемки, чтобы сосредоточить свое внимание на отдельных мелких деталях. Пакет 3D Studio MAX2 поддерживает модели камер с набором параметров свойственных настоящим фото- или видеокамерам, с помощью которых можно наблюдать сцену именно в том виде, какой требуется по замыслу сценария.

Чтобы сделать сцену еще более реалистичной, можно добавить в ее состав источники света. MAX позволяет включать в сцену источники света различных типов, а также настраивать параметры этих источников.

7.Реализация геометрических принципов в 3D

Studio MAX2

Трехмерное пространство. Работая с 3D Studio MAX2, пользователь имеет дело с воображаемым трехмерным пространством. Трехмерное пространство - это куб в кибернетическом пространстве, создаваемый в памяти компьютера. Кибернетическое пространство отличается от реального физического мира тем, что создается и существует только в памяти компьютера благодаря действию специального программного обеспечения.

Однако подобно реальному пространству, трехмерное пространство также неограниченно велико. Задача поиска объектов и ориентации легко решается благодаря использованию координат.

Наименьшей областью пространства, которая может быть занята каким-то объектом, является точка (point). Положение каждой точки определяется тройкой чисел, называемых координатами (coordinates). Примером координат может служить тройка (0;0;0), определяющая центральную точку трехмерного пространства, называемую также началом координат (origin point). Другими примерами координат могут являться тройки (200;674;96) или (23;67;12).

Каждая точка трехмерного пространства имеет три координаты, из которых одна определяет высоту, другая - ширину, третья - глубину положения точки. Таким образом, через каждую точку можно провести три координатных оси киберпространства.

Координатная ось (axis) - это воображаемая линия киберпространства, определяющая направление изменения координаты. В MAX имеются три стандартные оси, называемые осями X, Y и Z. Можно условно считать, что ось X представляет координату ширины, ось Y - высоты, а ось Z - глубины.

7.1.3D объекты

Если соединить две точки в киберпространстве, то будет создана линия (line). Например, соединяя точки (0;0;0) и (5;5;0) получается линия. Если продолжить эту линию, соединив ее конец с точкой (9;3;0) то получиться полилиния (poliline), то есть линия, состоящая из нескольких сегментов. (В 3D Studio MAX2 термины линия и полилиния взаимозаменяемые.) Если соединить последнюю точку с первой, то получиться замкнутая форма (closed shape), то есть форма, у которой есть внутренняя и наружная области. Нарисованная форма представляет собой простой трехсторонний многоугольник (polygon), называемый также гранью (face), и составляет основу объектов, создаваемых в виртуальном трехмерном пространстве. У многогранника имеются следующие базовые элементы: вершина, ребро, грань.

Вершина (vertex) - это точка в которой соединяется любое количество линий. Грань (face) - это фрагмент пространства, ограниченный ребрами многоугольника. Ребро (edge) - это линия, формирующая границу грани.

В 3D Studio MAX2 объекты составляются из многоугольников, кусков Безье или поверхности типа NURBS, причем чаще всего используются многоугольники, расположенные таким образом, чтобы образовать оболочку нужной формы. В ряде случаев для формирования объекта требуется всего несколько многоугольников. Однако в большинстве случаев формирование объектов требует использования сотен и тысяч многоугольников, образующих огромный массив данных. Так, например, в процессе работы с кубом компьютер должен отслеживать положение восьми вершин, шести граней и двенадцати видимых ребер. Для более сложных объектов число элементов состоящих из многоугольников может достигать десятков и сотен тысяч.

7.2.Проекции 3D объектов

Точка наблюдения (viewpoint) - это позиция в трехмерном пространстве, определяющая положение наблюдателя. Точки наблюдения являются основой формирования в MAX окон проекций (viewports), каждое из которых демонстрирует результат проекции объектов трехмерной сцены на плоскость, перпендикулярную направлению наблюдения из определенной точки.

Воображаемая плоскость, проходящая через точку наблюдения перпендикулярно линии взгляда, называется плоскостью отображения, которая определяет границы области видимой наблюдателю. Плоскость отображения иногда называют плоскостью отсечки.

Чтобы увидеть объекты, расположенные позади плоскости отображения, необходимо сменить положения точки наблюдения. Или “отодвигать” плоскость отсечки, пока интересующие, нас объекты не окажутся впереди плоскости.

В MAX окнах, позволяющих заглянуть в виртуальный трехмерный мир, называются окнами проекций (viewports). Экран монитора сам по себе является плоскостью отображения, поскольку пользователь может видеть только то, что располагается в киберпространстве “за плоскостью” экрана монитора. Боковые границы участка отображающегося в окне проекции, определяются границами окна. Три из четырех демонстрируемых по умолчанию окон проекций в 3D Studio MAX2 являются окнами ортографических проекций. При построении изображений в этих окнах считается, что точка наблюдения удалена от сцены на бесконечное расстояние, а все лучи, исходящие из точки наблюдения к объектам, параллельны соответствующей оси координат. Четвертое окно проекции MAX из числа принятых по умолчанию, Perspective (Перспектива), является окном не ортографической, а центральной проекции и демонстрирует более реалистичное на вид изображение трехмерной сцены, при построении которого лучи считаются выходящими расходящимся пучком из точки наблюдения, как это происходит в реальной жизни.

7.3.Примитивы

Трехмерные примитивы составляют основу многих программных пакетов компьютерной графики и обеспечивают возможность создания разнообразных объектов простой формы. Во многих случаях для формирования нужной модели трехмерные примитивы приходится объединять или модифицировать. МАХ 2.0 предоставляет вам два набора примитивов: стандартные (Standard Primitives) и улучшенные (Extended Primitives). К числу стандартных примитивов относятся: параллелепипед, сфера, геосфера, конус, цилиндр, труба, кольцо, пирамида, чайник, призма.

Улучшенными называются примитивы: многогранник, тороидальный узел, параллелепипед с фаской, цистерна, капсула, веретено, тело L-экструзии, обобщенный многоугольник. Работая с примитивами почти всегда необходимо прибегать к их преобразованию или модификации для создания нужных объектов. Например, можно смоделировать стены здания набором длинных и высоких параллелепипедов малой толщины. Создавая дополнительные прямоугольные блоки, меньшего размера, и вычитая их из блоков стен, можно создать проемы для окон и дверей. Сами по себе примитивы используются довольно редко.

Составные объекты - это тела, составленные из двух или более простых объектов (как правило объектов примитивов). Создание составных объектов представляет собой продуктивный метод моделирования многих реальных объектов, таких как морская мина, стены с проемами для дверей и окон, а также фантастических тел, перетекающих из одной формы в другую как жидкость. 3D Studio MAX2 предоставляет возможность использовать шесть типов составных объектов.

Морфинговые. Объекты данного типа позволяют выполнять анимацию плавного преобразования одного тела в другое.

Булевские. Объекты этого типа позволяют объединять два или несколько трехмерных тел для получения одного нового. Применяются для создания отверстий или проемов в объемных телах или для соединения нескольких объектов в один. Этот тип идеально подходит для архитектурного моделирования или любых других задач, в которых необходимо вычесть (исключить) объем, занимаемый одним телом, из другого.

Распределенные. Объекты этого типа представляют собой результат распределения дубликатов одного трехмерного тела по поверхности другого. Могут использоваться для имитации стеблей травы, ямочек на поверхности мяча для гольфа или деревьев на модели ландшафта.

Соответствующие. Данный тип объектов позволяет заставить одно трехмерное тело принять форму другого. Это отлично подходит для создания таких эффектов, как плавление, таяние или растекание.

Соединяющиеся. Этот тип объектов позволяет соединить между собой отверстия в двух исходных телах своеобразным тоннелем.

Слитые с формой. Объекты этого типа позволяют соединять сплайновую форму с поверхностью трехмерного тела. Фактически, это позволяет рисовать на поверхностях трехмерных тел.

Представляю вашему вниманию мой продукт – это лампа накаливания красного цвета, видом с четырех сторон, на этапе РЕНДЕРИНГА, а также в конечном этапе

Вывод:

Мало кто из нас задумывается, как создаются современные компьютерные игры и спецэффекты в кино. Я решил заняться этим вопросом и научиться основам этого дела.

Компьютерная графика – это очень интересное занятие, потому что когда ты имеешь знания в этой области, то она перестает казаться сложной, и перед тобой открывается совершенно новое представление о компьютере и его возможностях. Это дает огромный толчок для приобретения новых знаний в этой области.

Я делаю свои работы для души и самосовершенствования в сфере компьютерных технологий, а именно 3D моделирование, рендеринг, анимация.

За технологиями, будущее всего человечества и я хочу принимать в этом участие!
