ПРОЕКТИРОВАНИЕ
И ЭКСПЛУАТАЦИЯ СООРУЖЕНИЙ
ХВОСТОВОГО ХОЗЯЙСТВА
ПЛАН ЛЕКЦИИ
- Требования к проекту хвостового хозяйства.
- Способы складирования хвостов:
- Складирование сухих отходов.
- Укладка мокрых хвостов.
3. Выбор площадки для строительства хвостохранилища
4. Класс капитальности хвостохранилища.
5. Определение вместимости хвостохранилищ.
6. Типы хвостохранилищ.
7. Схемы заполнения хвостохранилищ.
8. Способы намыва дамб.
9. Системы гидравлического транспорта хвостов.

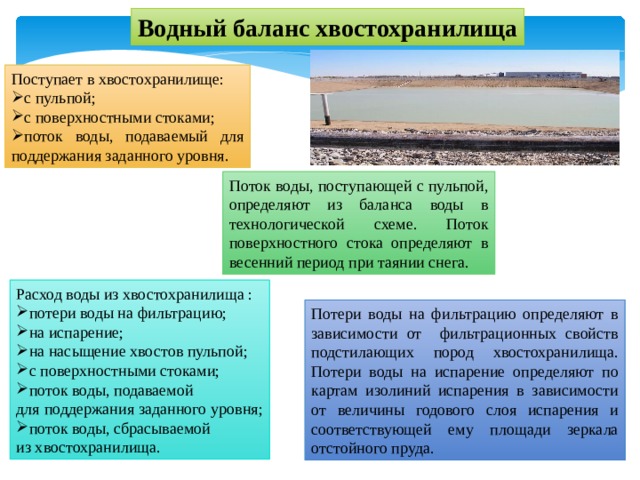

10. Водный баланс хвостохранилища.

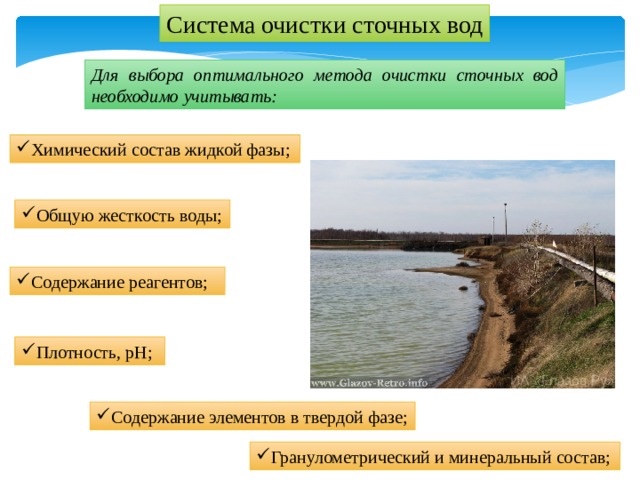

11. Система очистки сточных вод.

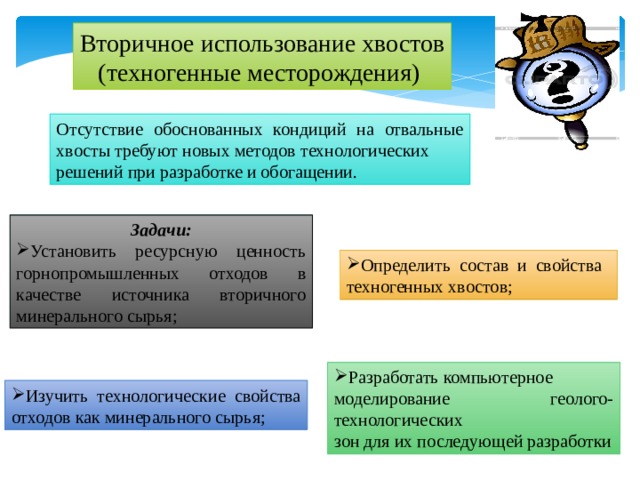

12.Вторичное использование хвостов.

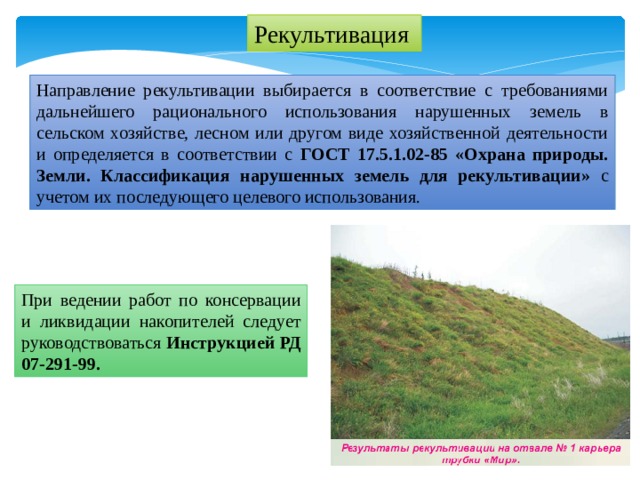

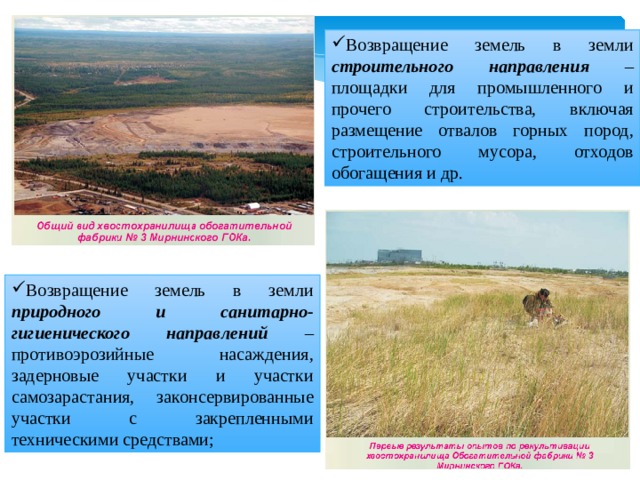

13. Рекультивация.

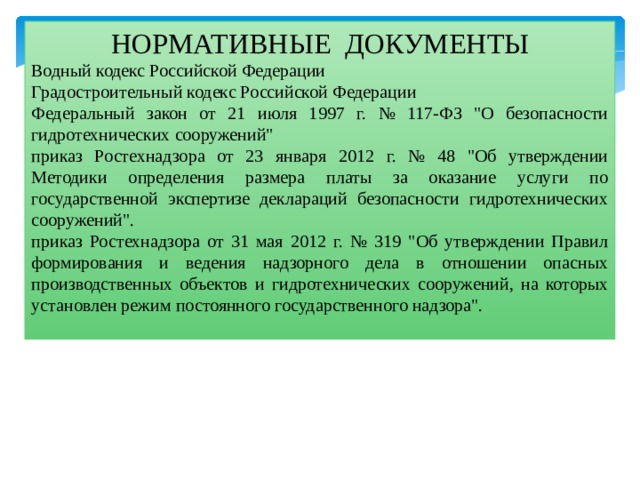

НОРМАТИВНЫЕ ДОКУМЕНТЫ
Водный кодекс Российской Федерации
Градостроительный кодекс Российской Федерации
Федеральный закон от 21 июля 1997 г. № 117-ФЗ "О безопасности гидротехнических сооружений"
приказ Ростехнадзора от 23 января 2012 г. № 48 "Об утверждении Методики определения размера платы за оказание услуги по государственной экспертизе деклараций безопасности гидротехнических сооружений".
приказ Ростехнадзора от 31 мая 2012 г. № 319 "Об утверждении Правил формирования и ведения надзорного дела в отношении опасных производственных объектов и гидротехнических сооружений, на которых установлен режим постоянного государственного надзора".

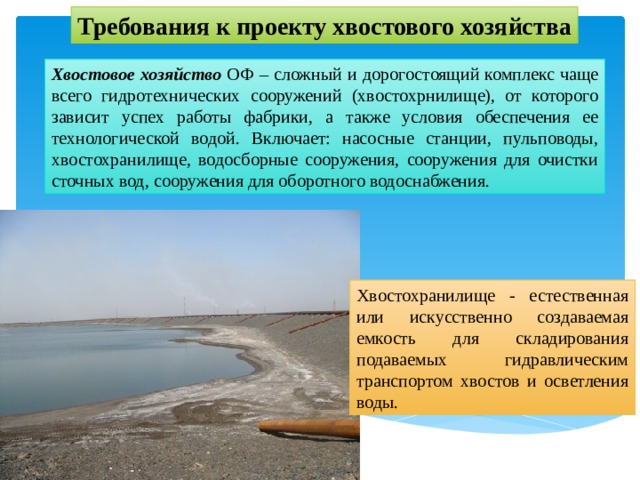

Требования к проекту хвостового хозяйства
Хвостовое хозяйство ОФ – сложный и дорогостоящий комплекс чаще всего гидротехнических сооружений (хвостохрнилище), от которого зависит успех работы фабрики, а также условия обеспечения ее технологической водой. Включает: насосные станции, пульповоды, хвостохранилище, водосборные сооружения, сооружения для очистки сточных вод, сооружения для оборотного водоснабжения.
Хвостохранилище - естественная или искусственно создаваемая емкость для складирования подаваемых гидравлическим транспортом хвостов и осветления воды.

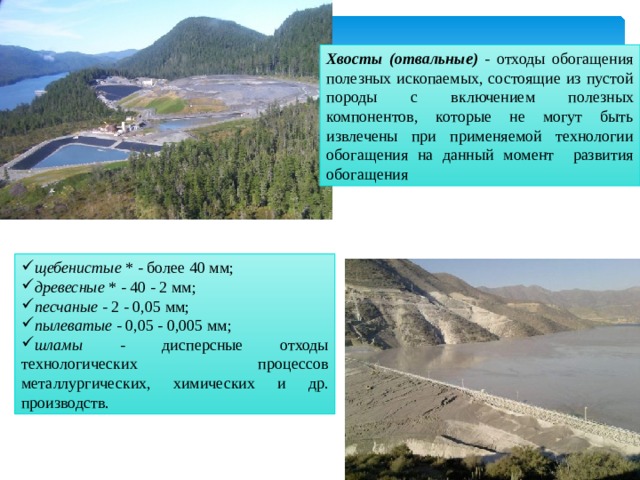

Хвосты (отвальные) - отходы обогащения полезных ископаемых, состоящие из пустой породы с включением полезных компонентов, которые не могут быть извлечены при применяемой технологии обогащения на данный момент развития обогащения
- щебенистые * - более 40 мм;
- древесные * - 40 - 2 мм;
- песчаные - 2 - 0,05 мм;
- пылеватые - 0,05 - 0,005 мм;
- шламы - дисперсные отходы технологических процессов металлургических, химических и др. производств.

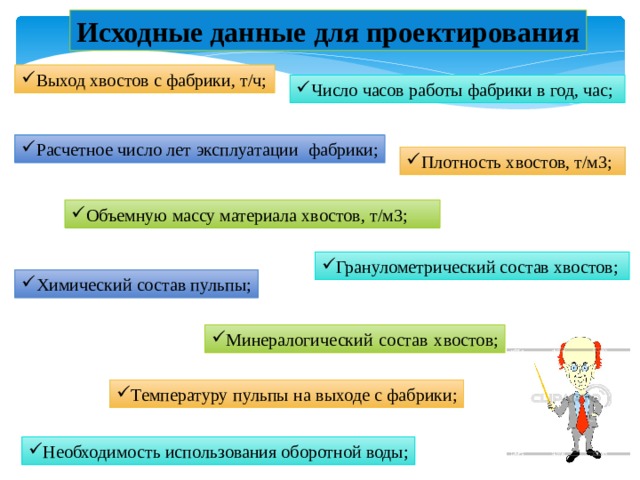

Исходные данные для проектирования
- Выход хвостов с фабрики, т/ч;
- Число часов работы фабрики в год, час;
- Расчетное число лет эксплуатации фабрики;
- Объемную массу материала хвостов, т/м3;
- Гранулометрический состав хвостов;
- Химический состав пульпы;
- Минералогический состав хвостов;
- Температуру пульпы на выходе с фабрики;
- Необходимость использования оборотной воды;

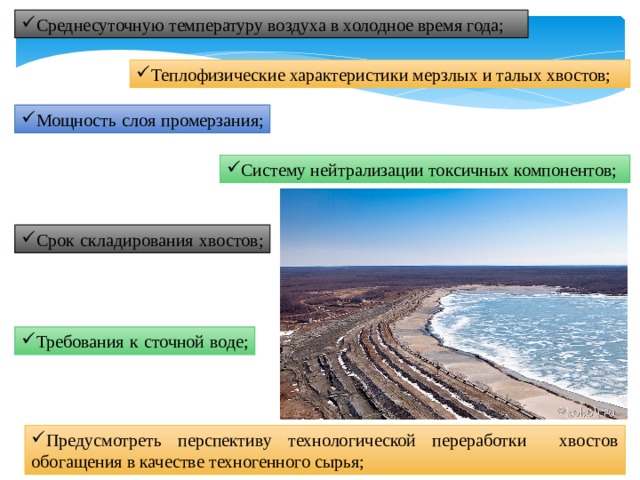

- Среднесуточную температуру воздуха в холодное время года;
- Теплофизические характеристики мерзлых и талых хвостов;
- Мощность слоя промерзания;
- Систему нейтрализации токсичных компонентов;
- Срок складирования хвостов;
- Требования к сточной воде;
- Предусмотреть перспективу технологической переработки хвостов обогащения в качестве техногенного сырья;

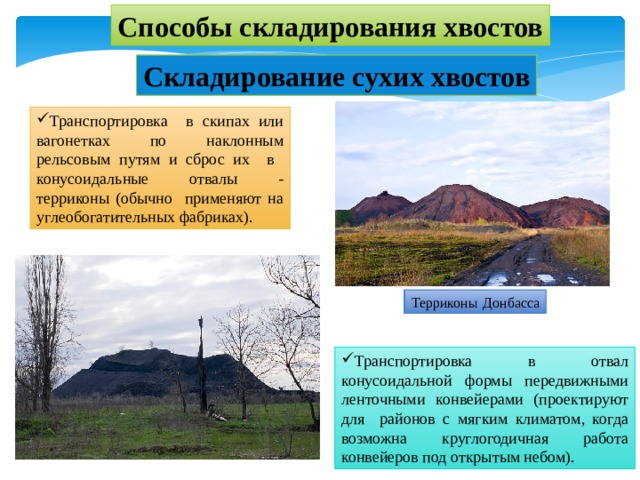

Способы складирования хвостов
Складирование сухих хвостов
- Транспортировка в скипах или вагонетках по наклонным рельсовым путям и сброс их в конусоидальные отвалы - терриконы (обычно применяют на углеобогатительных фабриках).
Терриконы Донбасса
Терриконы Донбасса
- Транспортировка в отвал конусоидальной формы передвижными ленточными конвейерами (проектируют для районов с мягким климатом, когда возможна круглогодичная работа конвейеров под открытым небом).

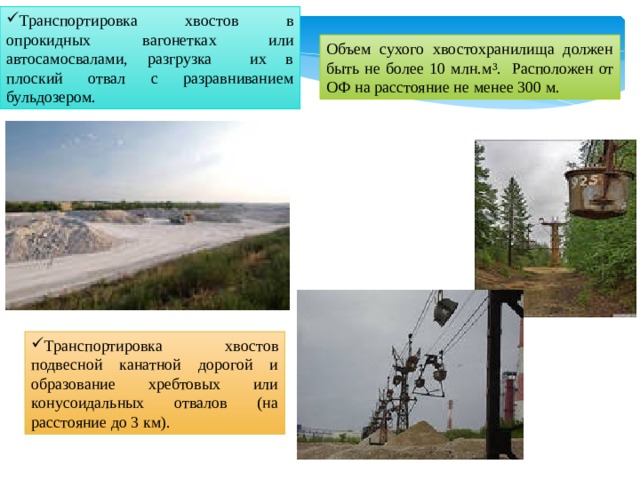

- Транспортировка хвостов в опрокидных вагонетках или автосамосвалами, разгрузка их в плоский отвал с разравниванием бульдозером.
Объем сухого хвостохранилища должен быть не более 10 млн.м ³. Расположен от ОФ на расстояние не менее 300 м.
- Транспортировка хвостов подвесной канатной дорогой и образование хребтовых или конусоидальных отвалов (на расстояние до 3 км).

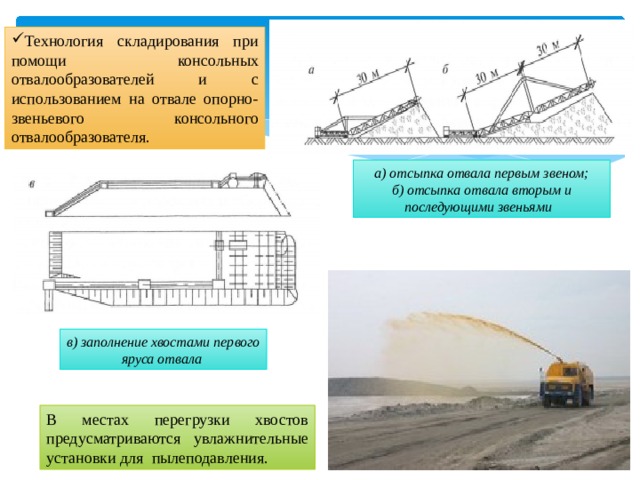

- Технология складирования при помощи консольных отвалообразователей и с использованием на отвале опорно-звеньевого консольного отвалообразователя.
а) отсыпка отвала первым звеном;
б) отсыпка отвала вторым и последующими звеньями
в) заполнение хвостами первого яруса отвала
В местах перегрузки хвостов предусматриваются увлажнительные установки для пылеподавления.

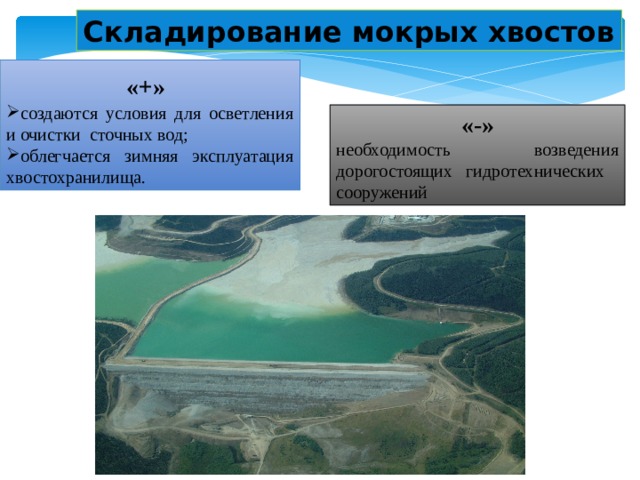

Складирование мокрых хвостов
«+»
- создаются условия для осветления и очистки сточных вод;
- облегчается зимняя эксплуатация хвостохранилища.
«-»
необходимость возведения дорогостоящих гидротехнических сооружений

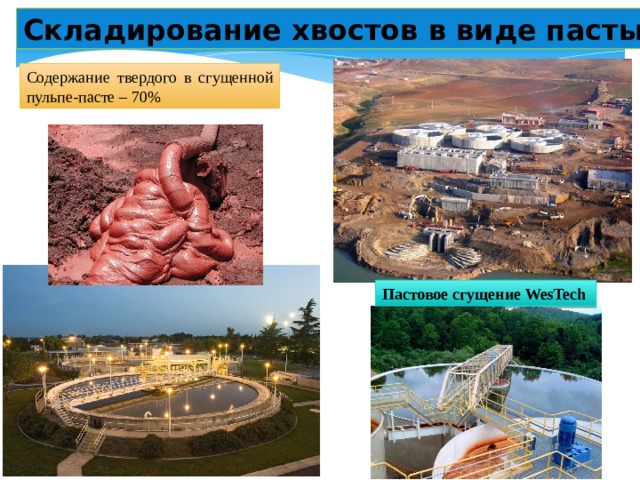

Складирование хвостов в виде пасты
Содержание твердого в сгущенной пульпе-пасте – 70%
Пастовоe сгущение WesTech

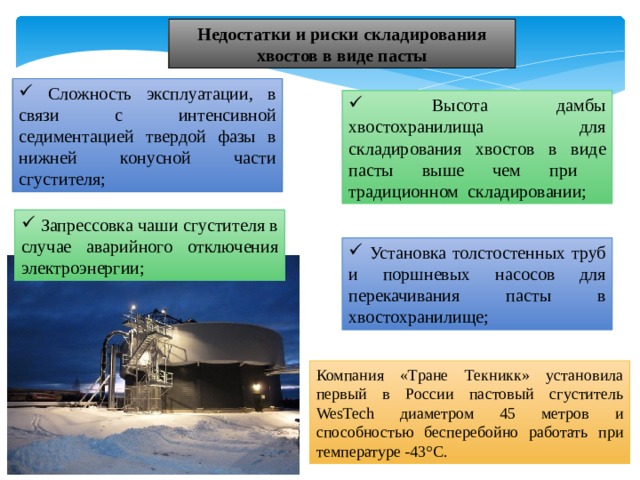

Недостатки и риски складирования хвостов в виде пасты
- Сложность эксплуатации, в связи с интенсивной седиментацией твердой фазы в нижней конусной части сгустителя;
- Высота дамбы хвостохранилища для складирования хвостов в виде пасты выше чем при традиционном складировании;
- Запрессовка чаши сгустителя в случае аварийного отключения электроэнергии;
- Установка толстостенных труб и поршневых насосов для перекачивания пасты в хвостохранилище;
Компания «Тране Текникк» установила первый в Роcсии пастовый сгуститель WesTech диаметром 45 метров и способностью бесперебойно работать при температуре -43°С.

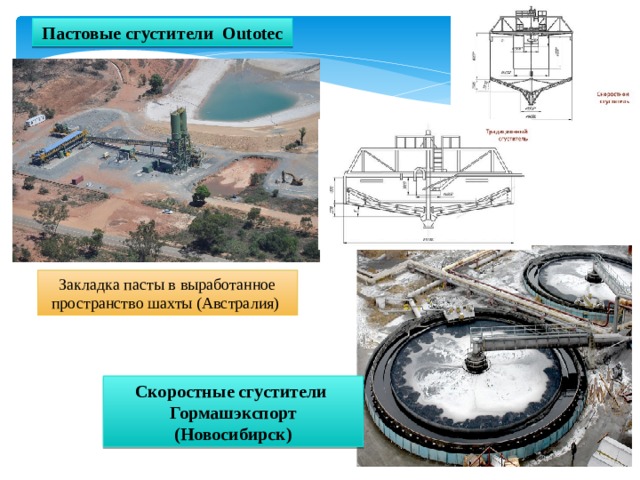

Пастовые сгустители Outotec
Закладка пасты в выработанное пространство шахты (Австралия)
Скоростные сгустители Гормашэкспорт (Новосибирск)

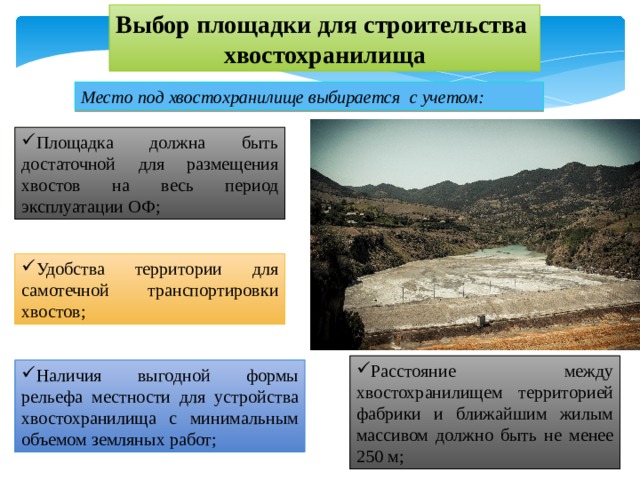

Выбор площадки для строительства
хвостохранилища
Место под хвостохранилище выбирается с учетом:
- Площадка должна быть достаточной для размещения хвостов на весь период эксплуатации ОФ;
- Удобства территории для самотечной транспортировки хвостов;
- Расстояние между хвостохранилищем территорией фабрики и ближайшим жилым массивом должно быть не менее 250 м;
- Наличия выгодной формы рельефа местности для устройства хвостохранилища с минимальным объемом земляных работ;

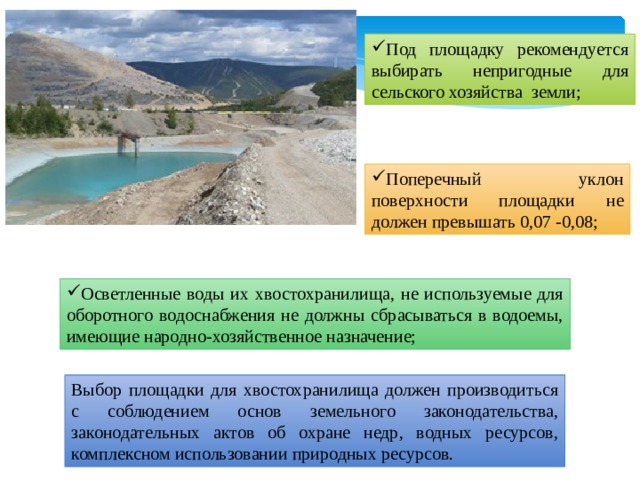

- Под площадку рекомендуется выбирать непригодные для сельского хозяйства земли;
- Поперечный уклон поверхности площадки не должен превышать 0,07 -0,08;
- Осветленные воды их хвостохранилища, не используемые для оборотного водоснабжения не должны сбрасываться в водоемы, имеющие народно-хозяйственное назначение;
Выбор площадки для хвостохранилища должен производиться с соблюдением основ земельного законодательства, законодательных актов об охране недр, водных ресурсов, комплексном использовании природных ресурсов.

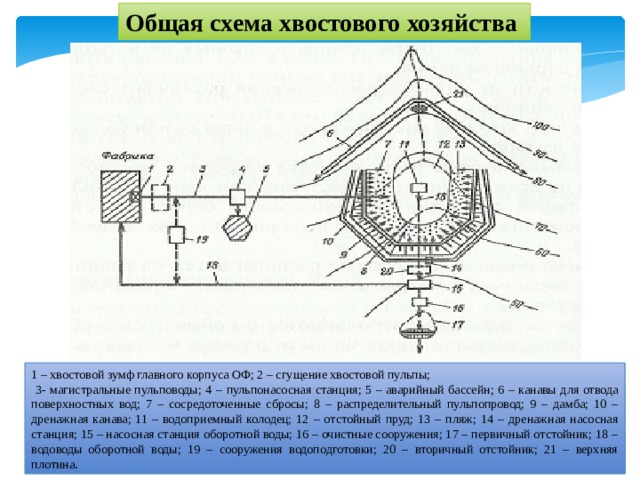

Общая схема хвостового хозяйства
1 – хвостовой зумф главного корпуса ОФ; 2 – сгущение хвостовой пульпы;
3- магистральные пульповоды; 4 – пульпонасосная станция; 5 – аварийный бассейн; 6 – канавы для отвода поверхностных вод; 7 – сосредоточенные сбросы; 8 – распределительный пульпопровод; 9 – дамба; 10 – дренажная канава; 11 – водоприемный колодец; 12 – отстойный пруд; 13 – пляж; 14 – дренажная насосная станция; 15 – насосная станция оборотной воды; 16 – очистные сооружения; 17 – первичный отстойник; 18 – водоводы оборотной воды; 19 – сооружения водоподготовки; 20 – вторичный отстойник; 21 – верхняя плотина.

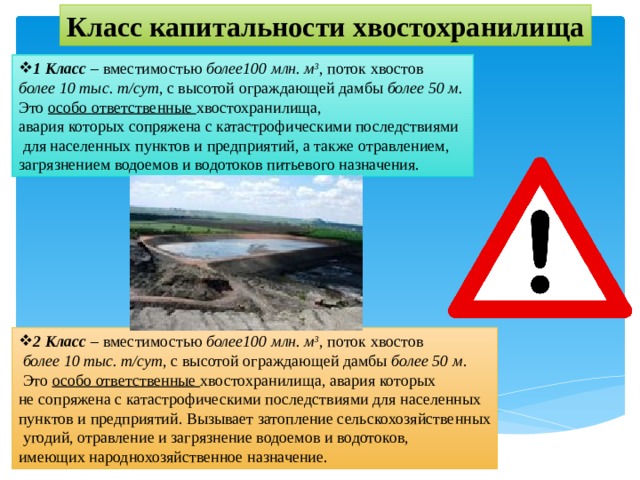

Класс капитальности хвостохранилища
- 1 Класс – вместимостью более100 млн. м 3 , поток хвостов
более 10 тыс. т/сут , с высотой ограждающей дамбы более 50 м.
Это особо ответственные хвостохранилища,
авария которых сопряжена с катастрофическими последствиями
для населенных пунктов и предприятий, а также отравлением,
загрязнением водоемов и водотоков питьевого назначения.
- 2 Класс – вместимостью более100 млн. м 3 , поток хвостов
более 10 тыс. т/сут , с высотой ограждающей дамбы более 50 м .
Это особо ответственные хвостохранилища, авария которых
не сопряжена с катастрофическими последствиями для населенных
пунктов и предприятий. Вызывает затопление сельскохозяйственных
угодий, отравление и загрязнение водоемов и водотоков,
имеющих народнохозяйственное назначение.

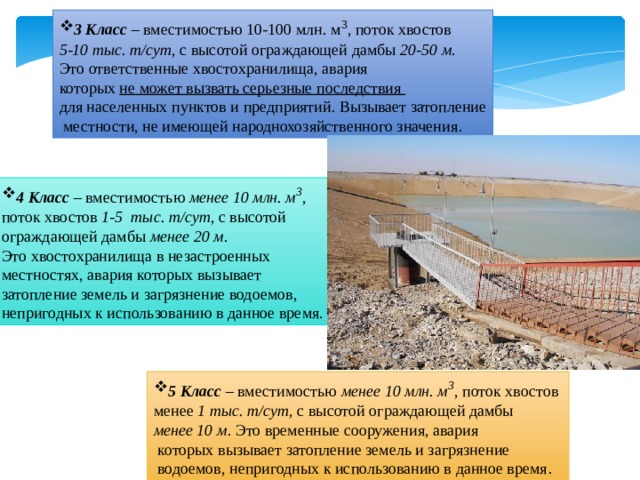

- 3 Класс – вместимостью 10-100 млн. м 3 , поток хвостов
5-10 тыс. т/сут , с высотой ограждающей дамбы 20-50 м .
Это ответственные хвостохранилища, авария
которых не может вызвать серьезные последствия
для населенных пунктов и предприятий. Вызывает затопление
местности, не имеющей народнохозяйственного значения .
- 4 Класс – вместимостью менее 10 млн. м 3 ,
поток хвостов 1 - 5 тыс. т/сут , с высотой
ограждающей дамбы менее 20 м .
Это хвостохранилища в незастроенных
местностях, авария которых вызывает
затопление земель и загрязнение водоемов,
непригодных к использованию в данное время.
- 5 Класс – вместимостью менее 10 млн. м 3 , поток хвостов
менее 1 тыс. т/сут, с высотой ограждающей дамбы
менее 10 м . Это временные сооружения, авария
которых вызывает затопление земель и загрязнение
водоемов, непригодных к использованию в данное время .

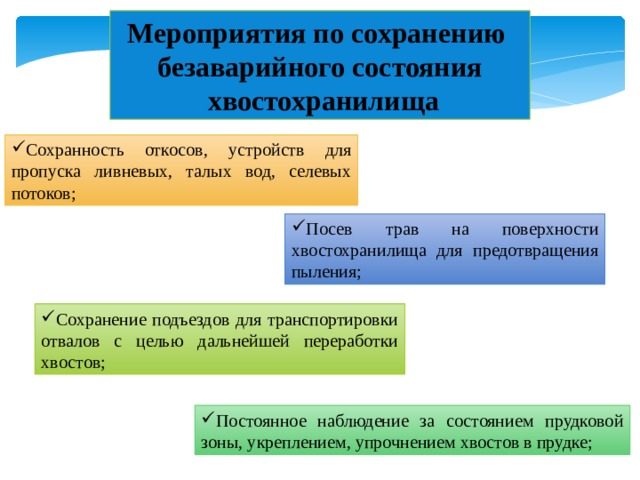

Мероприятия по сохранению
безаварийного состояния
хвостохранилища
- Сохранность откосов, устройств для пропуска ливневых, талых вод, селевых потоков;
- Посев трав на поверхности хвостохранилища для предотвращения пыления;
- Сохранение подъездов для транспортировки отвалов с целью дальнейшей переработки хвостов;
- Постоянное наблюдение за состоянием прудковой зоны, укреплением, упрочнением хвостов в прудке;

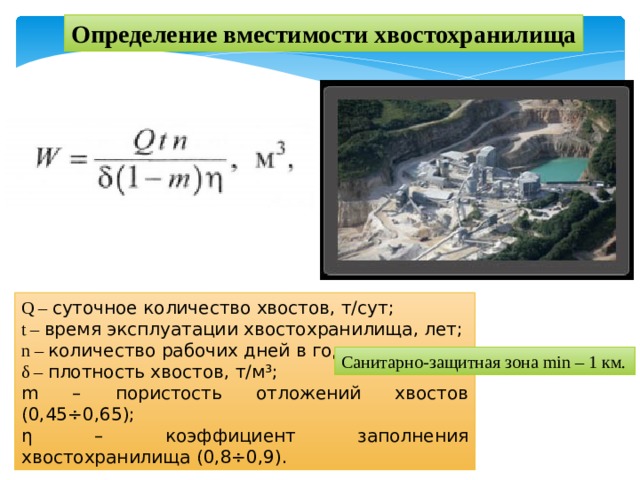

Определение вместимости хвостохранилища
Q – суточное количество хвостов, т/сут;
t – время эксплуатации хвостохранилища, лет;
n – количество рабочих дней в году;
δ – плотность хвостов, т/м³;
m – пористость отложений хвостов (0,45÷0,65);
η – коэффициент заполнения хвостохранилища (0,8÷0,9).
Санитарно-защитная зона min – 1 км.

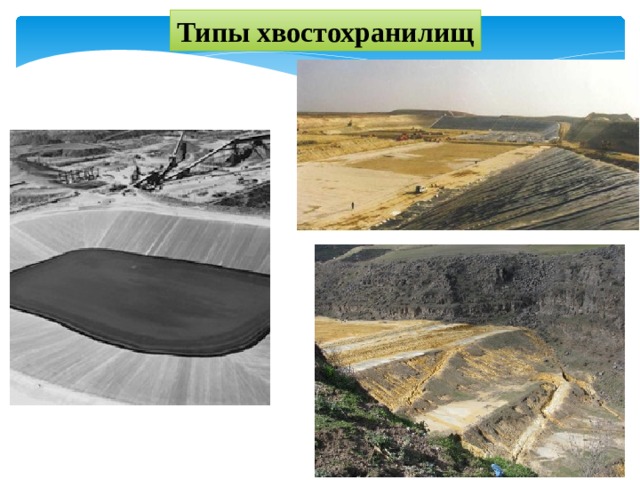

Типы хвостохранилищ
В зависимости от способа устройства хвостохранилища
Хвостохранилище наливное (плотинное) – не имеет искусственных подпорных сооружений или их возведение не зависит от технологии его заполнения.
Хвостохранилище намывное (постепенного возведения) – подпорные сооружения которого возводятся из складируемых хвостов в процессе их гидравлической укладки
Хвостохранилище бесплотинное – не возводится ни плотина, ни первичная дамба.
Хвостохранилище комбинированное – включающее элементы наливного и намывного хранилищ

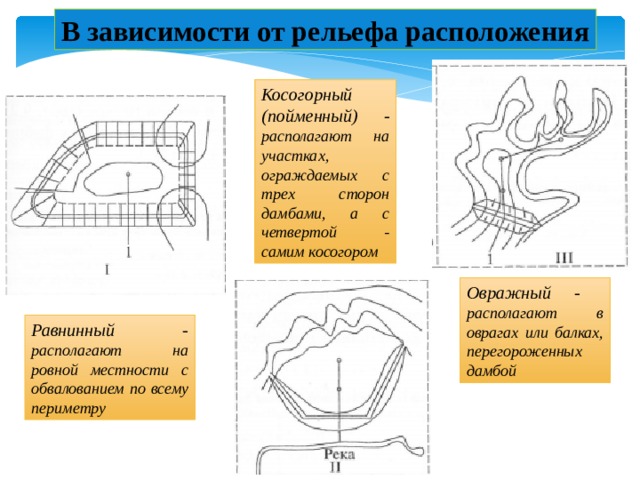

В зависимости от рельефа расположения
Косогорный
(пойменный) - располагают на участках, ограждаемых с трех сторон дамбами, а с четвертой - самим косогором
Овражный - располагают в оврагах или балках, перегороженных дамбой
Равнинный - располагают на ровной местности с обвалованием по всему периметру

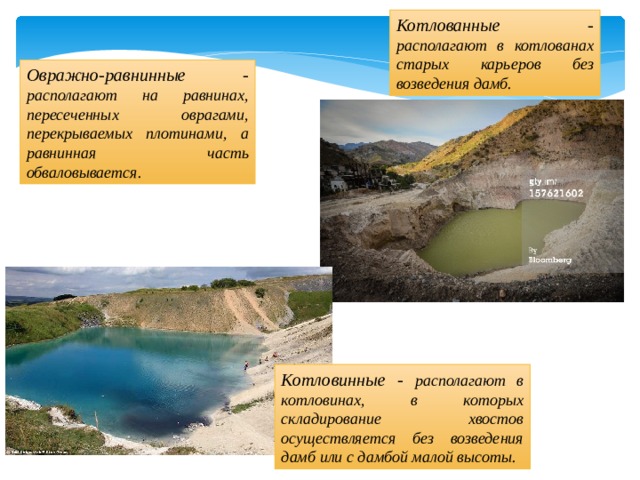

Котлованные - располагают в котлованах старых карьеров без возведения дамб.
Овражно-равнинные - располагают на равнинах, пересеченных оврагами, перекрываемых плотинами, а равнинная часть обваловывается.
Котловинные - располагают в котловинах, в которых складирование хвостов осуществляется без возведения дамб или с дамбой малой высоты.
Ложе хвостохранилища – поверхность дна, природных склонов и верховых откосов ограждающих сооружений хвостохранилища до проектной отметки их гребня
Чаша хвостохранилища – емкость, образованная естественными склонами и ограждающими сооружениями хвостохранилища

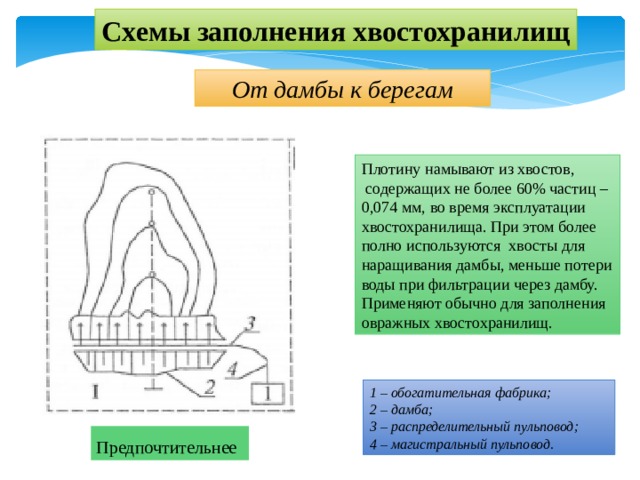

Схемы заполнения хвостохранилищ
От дамбы к берегам
Плотину намывают из хвостов,
содержащих не более 60% частиц – 0,074 мм, во время эксплуатации хвостохранилища. При этом более полно используются хвосты для наращивания дамбы, меньше потери воды при фильтрации через дамбу. Применяют обычно для заполнения овражных хвостохранилищ.
1 – обогатительная фабрика;
2 – дамба;
3 – распределительный пульповод;
4 – магистральный пульповод.
Предпочтительнее

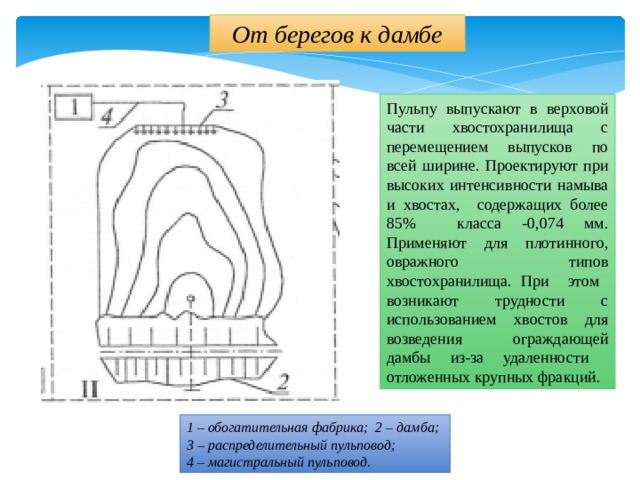

От берегов к дамбе
Пульпу выпускают в верховой части хвостохранилища с перемещением выпусков по всей ширине. Проектируют при высоких интенсивности намыва и хвостах, содержащих более 85% класса -0,074 мм. Применяют для плотинного, овражного типов хвостохранилища. При этом возникают трудности с использованием хвостов для возведения ограждающей дамбы из-за удаленности отложенных крупных фракций.
1 – обогатительная фабрика; 2 – дамба;
3 – распределительный пульповод;
4 – магистральный пульповод.

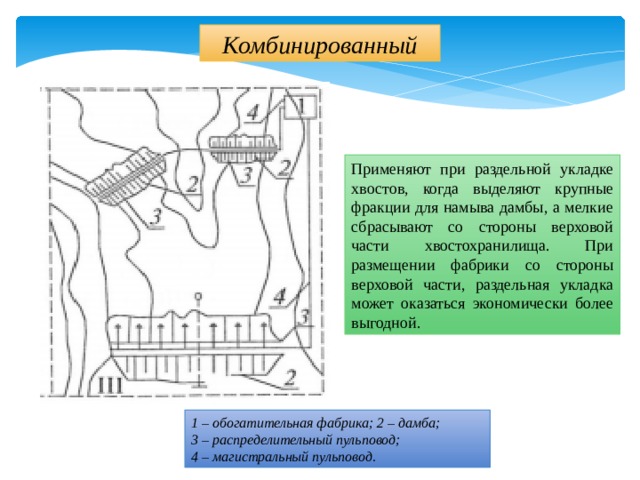

Комбинированный
Применяют при раздельной укладке хвостов, когда выделяют крупные фракции для намыва дамбы, а мелкие сбрасывают со стороны верховой части хвостохранилища. При размещении фабрики со стороны верховой части, раздельная укладка может оказаться экономически более выгодной.
1 – обогатительная фабрика; 2 – дамба;
3 – распределительный пульповод;
4 – магистральный пульповод.

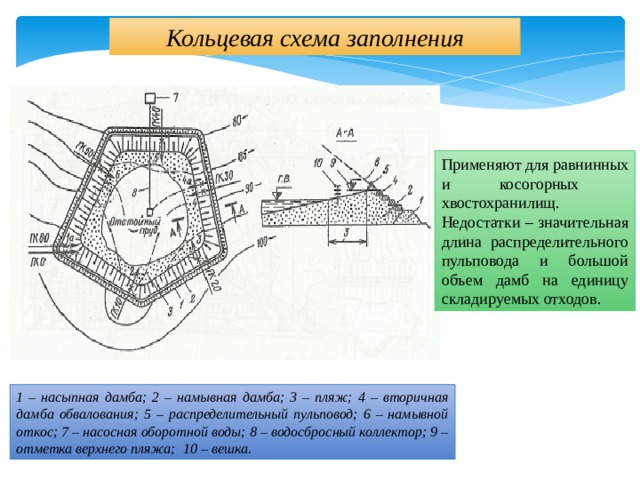

Кольцевая схема заполнения
Применяют для равнинных и косогорных хвостохранилищ. Недостатки – значительная длина распределительного пульповода и большой объем дамб на единицу складируемых отходов.
1 – насыпная дамба; 2 – намывная дамба; 3 – пляж; 4 – вторичная дамба обвалования; 5 – распределительный пульповод; 6 – намывной откос; 7 – насосная оборотной воды; 8 – водосбросный коллектор; 9 – отметка верхнего пляжа; 10 – вешка.

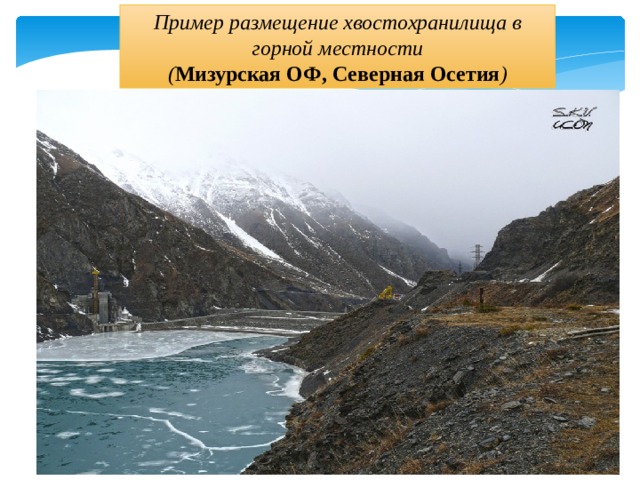

Пример размещение хвостохранилища в горной местности
( Мизурская ОФ, Северная Осетия )

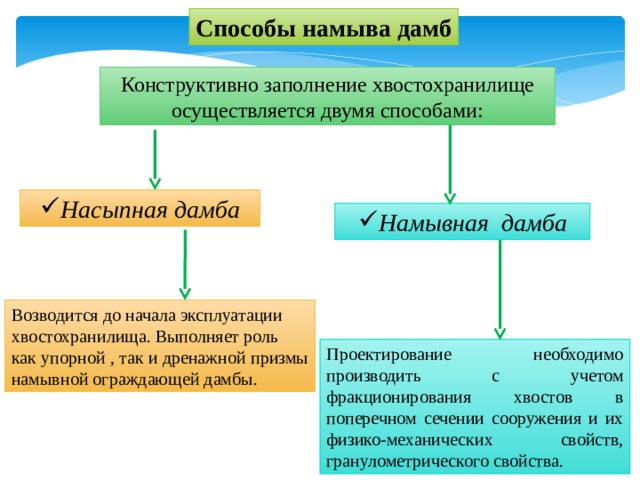

Способы намыва дамб
Конструктивно заполнение хвостохранилище осуществляется двумя способами:
Возводится до начала эксплуатации
хвостохранилища. Выполняет роль
как упорной , так и дренажной призмы
намывной ограждающей дамбы.
Проектирование необходимо производить с учетом фракционирования хвостов в поперечном сечении сооружения и их физико-механических свойств, гранулометрического свойства.

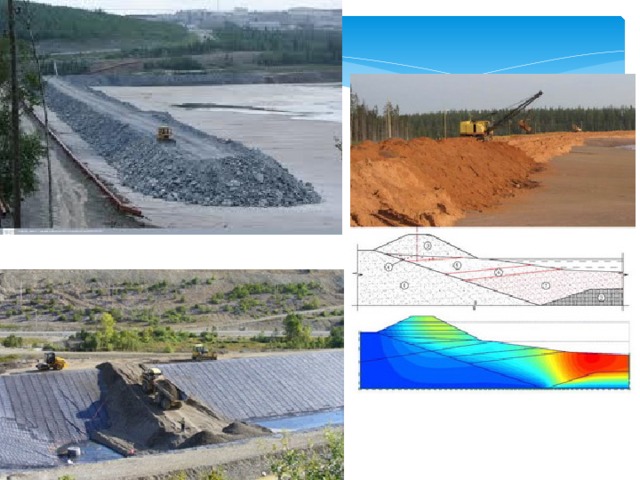

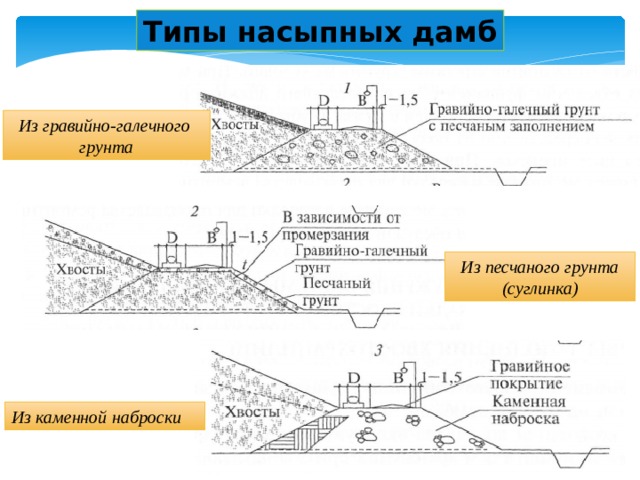

Типы насыпных дамб
Из гравийно-галечного
грунта
Из песчаного грунта
(суглинка)
Из каменной наброски

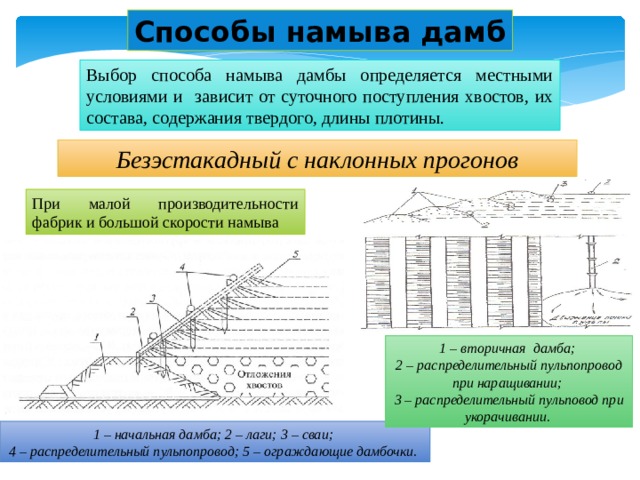

Способы намыва дамб
Выбор способа намыва дамбы определяется местными условиями и зависит от суточного поступления хвостов, их состава, содержания твердого, длины плотины.
Безэстакадный с наклонных прогонов
При малой производительности фабрик и большой скорости намыва
1 – вторичная дамба;
2 – распределительный пульпопровод при наращивании;
3 – распределительный пульповод при укорачивании.
1 – начальная дамба; 2 – лаги; 3 – сваи;
4 – распределительный пульпопровод; 5 – ограждающие дамбочки.

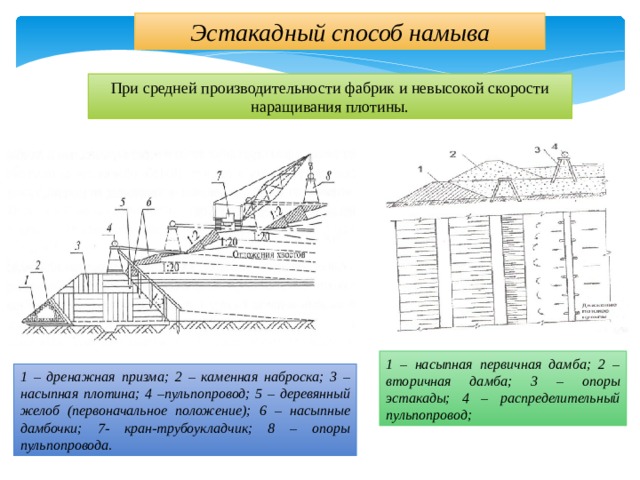

Эстакадный способ намыва
При средней производительности фабрик и невысокой скорости наращивания плотины.
1 – насыпная первичная дамба; 2 – вторичная дамба; 3 – опоры эстакады; 4 – распределительный пульпопровод;
1 – дренажная призма; 2 – каменная наброска; 3 – насыпная плотина; 4 –пульпопровод; 5 – деревянный желоб (первоначальное положение); 6 – насыпные дамбочки; 7- кран-трубоукладчик; 8 – опоры пульпопровода.

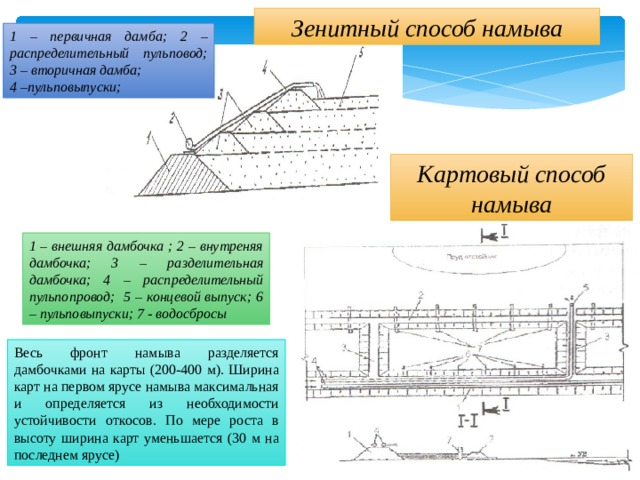

Зенитный способ намыва
1 – первичная дамба; 2 – распределительный пульповод; 3 – вторичная дамба;
4 –пульповыпуски;
Картовый способ намыва
1 – внешняя дамбочка ; 2 – внутреняя дамбочка; 3 – разделительная дамбочка; 4 – распределительный пульпопровод; 5 – концевой выпуск; 6 – пульповыпуски; 7 - водосбросы
Весь фронт намыва разделяется дамбочками на карты (200-400 м). Ширина карт на первом ярусе намыва максимальная и определяется из необходимости устойчивости откосов. По мере роста в высоту ширина карт уменьшается (30 м на последнем ярусе)

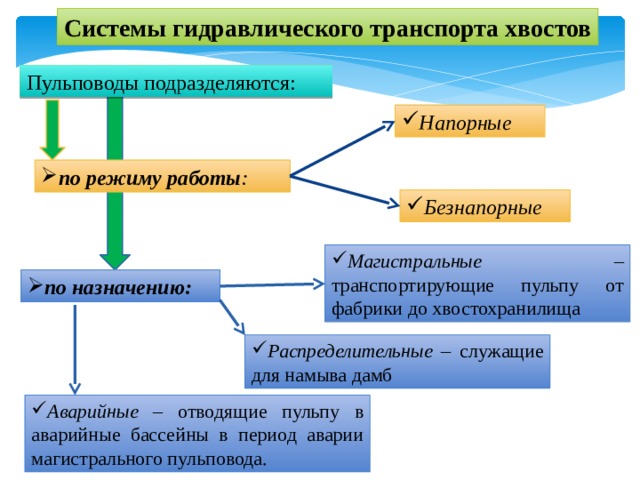

Системы гидравлического транспорта хвостов
Пульповоды подразделяются:
- Магистральные – транспортирующие пульпу от фабрики до хвостохранилища
- Распределительные – служащие для намыва дамб
- Аварийные – отводящие пульпу в аварийные бассейны в период аварии магистрального пульповода.
Магистральные напорные проектируются в две нитки (рабочая и резервная). Прокладывают непосредственно по поверхности земли, в выемках, на насыпях, на отдельных опорах, эстакадах.
Вдоль трассы пульпопровода
проектируют автодорогу.
При разжижении пульпы более шести, при числе пульпонасосных станций более двух, диаметрах пульпопроводов более 200 мм, средней крупности хвостов менее 0,5 мм следует рассматривать вариант предварительного сгущения хвостов.

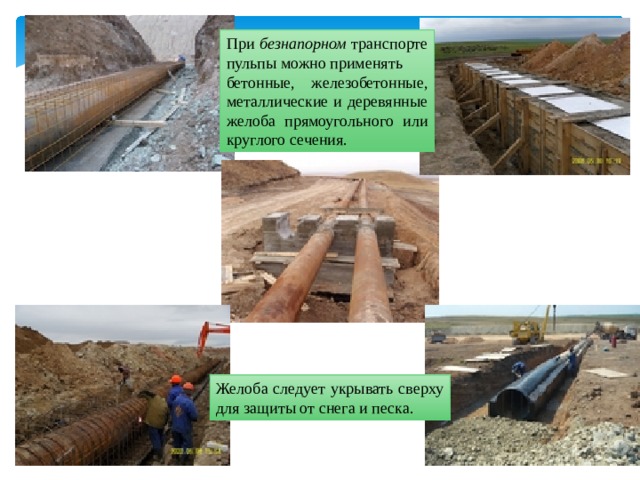

При безнапорном транспорте
пульпы можно применять
бетонные, железобетонные, металлические и деревянные
желоба прямоугольного или круглого сечения.
Желоба следует укрывать сверху
для защиты от снега и песка.

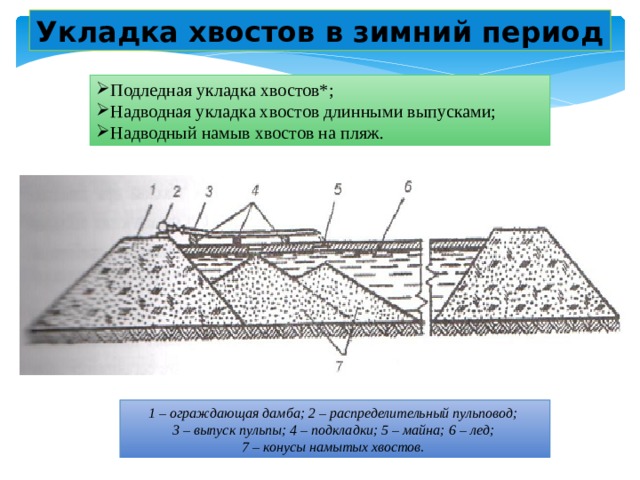

Укладка хвостов в зимний период
- Подледная укладка хвостов*;
- Надводная укладка хвостов длинными выпусками;
- Надводный намыв хвостов на пляж.
1 – ограждающая дамба; 2 – распределительный пульповод;
3 – выпуск пульпы; 4 – подкладки; 5 – майна; 6 – лед;
7 – конусы намытых хвостов.

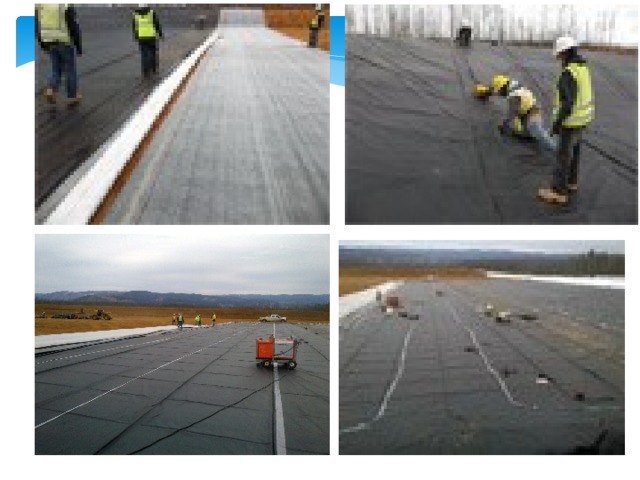

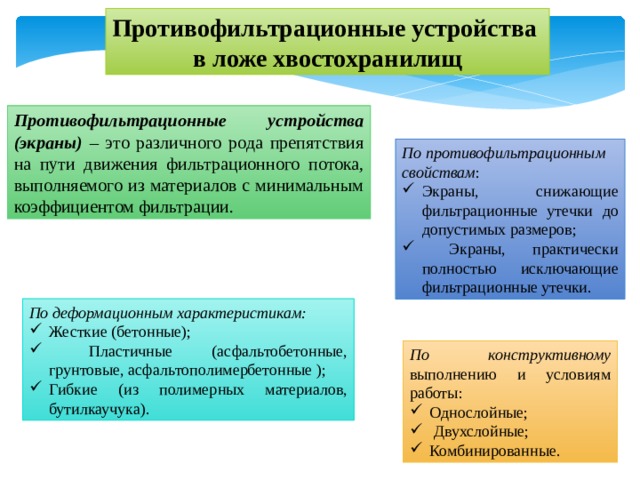

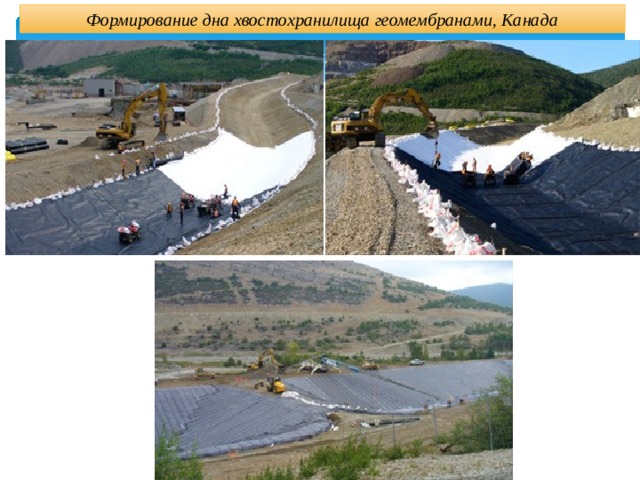

Противофильтрационные устройства
в ложе хвостохранилищ
Противофильтрационные устройства (экраны) – это различного рода препятствия на пути движения фильтрационного потока, выполняемого из материалов с минимальным коэффициентом фильтрации.
По противофильтрационным
свойствам :
- Экраны, снижающие фильтрационные утечки до допустимых размеров;
- Экраны, практически полностью исключающие фильтрационные утечки.
По деформационным характеристикам:
- Жесткие (бетонные);
- Пластичные (асфальтобетонные, грунтовые, асфальтополимербетонные );
- Гибкие (из полимерных материалов, бутилкаучука).
По конструктивному выполнению и условиям работы:
- Однослойные;
- Двухслойные;
- Комбинированные.
Новые технологии формирования защитного экрана хвостохранилища
геомембраны
Для гидроизоляции дна хвостохранилищ
в настоящее время применяют
геомембраны, бентоматы (специальные полиэтиленовые пленки) , исключающие просачивание хвостов
сквозь основание хвостохранилища.
Хвостохранилище Сибайской ОФ
Технология укладки : дно котлована застилается геотекстилем (специальная мягкая промышленная ткань), затем - геомембраны . При толщине в два миллиметра она выдерживает нагрузки - около 70 кг/см² килограммов на квадратный сантиметр. Стыки свариваются специальным агрегатом, их герметичность проверяется под большим давлением.

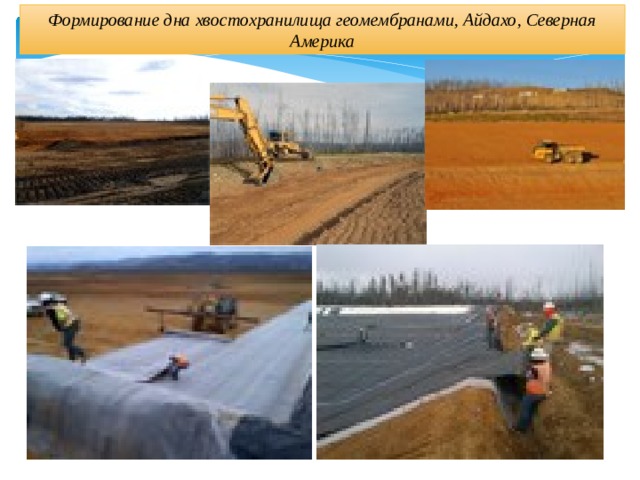

Формирование дна хвостохранилища геомембранами, Айдахо, Северная Америка
Формирование дна хвостохранилища геомембранами, Канада
Бентомат (BENTOMAT), бентонитовые маты с геомембраной из полиэтилена, соединенной методом термического дублирования. Подобная бентонитовая гидроизоляция применяется для обеспечения двойной степени защиты и по эффективности значительно превосходит геомембраны, поскольку в случае механического повреждения, защитные свойства принимает на себя слой бентонита.
Водный баланс хвостохранилища
Поступает в хвостохранилище:
- с пульпой;
- с поверхностными стоками;
- поток воды, подаваемый для поддержания заданного уровня.
Поток воды, поступающей с пульпой, определяют из баланса воды в технологической схеме. Поток поверхностного стока определяют в весенний период при таянии снега.
Расход воды из хвостохранилища :
- потери воды на фильтрацию;
- на испарение;
- на насыщение хвостов пульпой;
- с поверхностными стоками;
- поток воды, подаваемой
для поддержания заданного уровня;
из хвостохранилища.
Потери воды на фильтрацию определяют в зависимости от фильтрационных свойств подстилающих пород хвостохранилища. Потери воды на испарение определяют по картам изолиний испарения в зависимости от величины годового слоя испарения и соответствующей ему площади зеркала отстойного пруда.

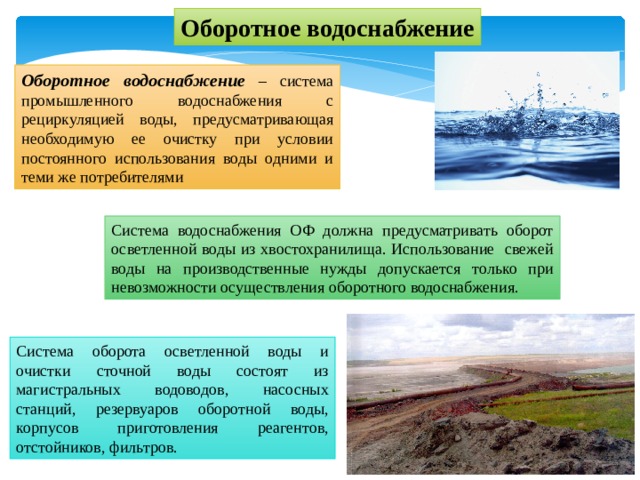

Оборотное водоснабжение
Оборотное водоснабжение – система промышленного водоснабжения с рециркуляцией воды, предусматривающая необходимую ее очистку при условии постоянного использования воды одними и теми же потребителями
Система водоснабжения ОФ должна предусматривать оборот осветленной воды из хвостохранилища. Использование свежей воды на производственные нужды допускается только при невозможности осуществления оборотного водоснабжения.
Система оборота осветленной воды и очистки сточной воды состоят из магистральных водоводов, насосных станций, резервуаров оборотной воды, корпусов приготовления реагентов, отстойников, фильтров.

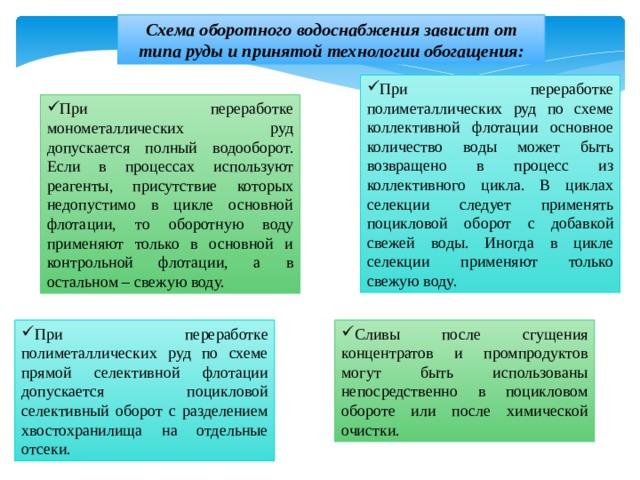

Схема оборотного водоснабжения зависит от типа руды и принятой технологии обогащения:
- При переработке полиметаллических руд по схеме коллективной флотации основное количество воды может быть возвращено в процесс из коллективного цикла. В циклах селекции следует применять поцикловой оборот с добавкой свежей воды. Иногда в цикле селекции применяют только свежую воду.
- При переработке монометаллических руд допускается полный водооборот. Если в процессах используют реагенты, присутствие которых недопустимо в цикле основной флотации, то оборотную воду применяют только в основной и контрольной флотации, а в остальном – свежую воду.
- При переработке полиметаллических руд по схеме прямой селективной флотации допускается поцикловой селективный оборот с разделением хвостохранилища на отдельные отсеки.
- Сливы после сгущения концентратов и промпродуктов могут быть использованы непосредственно в поцикловом обороте или после химической очистки.
Система очистки сточных вод
Для выбора оптимального метода очистки сточных вод необходимо учитывать:
- Химический состав жидкой фазы;
- Содержание элементов в твердой фазе;
- Гранулометрический и минеральный состав;

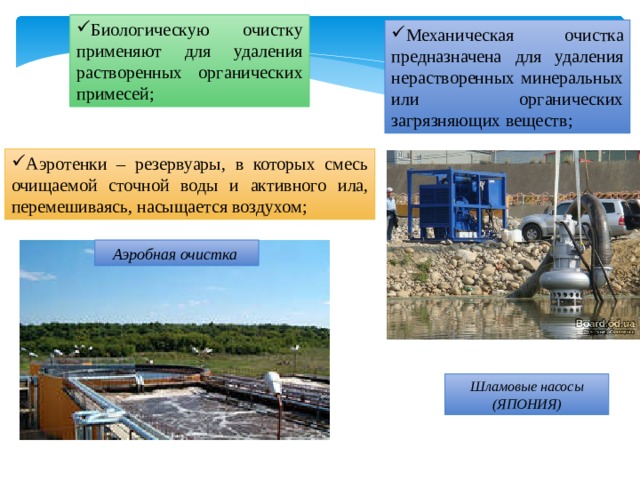

- Биологическую очистку применяют для удаления растворенных органических примесей;
- Механическая очистка предназначена для удаления нерастворенных минеральных или органических загрязняющих веществ;
- Аэротенки – резервуары, в которых смесь очищаемой сточной воды и активного ила, перемешиваясь, насыщается воздухом;
Аэробная очистка
Шламовые насосы (ЯПОНИЯ)
- Химический способ очистки сточных вод заключается во введении в пульпу реагентов для образования нерастворимых соединений, выпадающих в осадок, и нейтрализации вредного действия примесей.
- Гашеная известь – переводит ионы тяжелых металлов в труднорастворимый осадок. Очищает воды от ионов Cu, Zn , Ni, Pb; переводит олеиновую кислоту, талловое масло и др. жирные кислоты в кальциевые соли, выпадающие в осадок.
- Окисление вредных веществ «активным хлором» - простые и комплексные цианиды Cu, Zn окисляются до цианидов, в последующем за счет гидролиза переходят в безвредные карбонаты и соли аммония (рН среды 9-10). Разрушает ксантогенаты, дитиофосфаты,
- Физико-химические методы очистки сточных вод – сорбция, экстракция, коагуляция, флотация, электролиз, ионный обмен, кристаллизация, дезактивация, обессоливание.

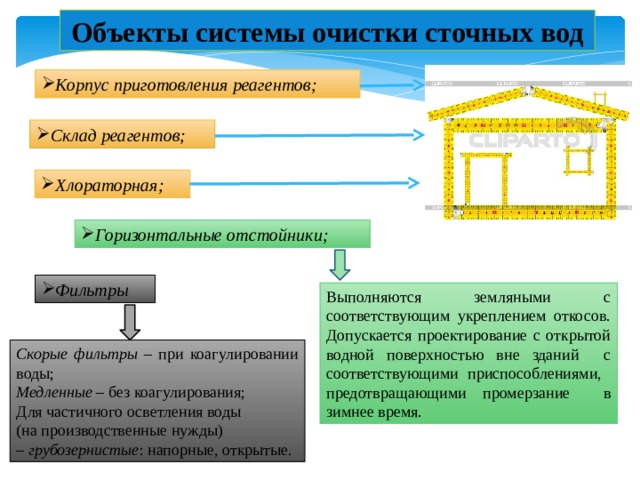

Объекты системы очистки сточных вод
- Корпус приготовления реагентов;
- Горизонтальные отстойники;
Выполняются земляными с соответствующим укреплением откосов. Допускается проектирование с открытой водной поверхностью вне зданий с соответствующими приспособлениями, предотвращающими промерзание в зимнее время.
Скорые фильтры – при коагулировании воды;
Медленные – без коагулирования;
Для частичного осветления воды
(на производственные нужды)
– грубозернистые : напорные, открытые.
Вторичное использование хвостов
(техногенные месторождения)
Отсутствие обоснованных кондиций на отвальные хвосты требуют новых методов технологических
решений при разработке и обогащении.
Задачи:
- Установить ресурсную ценность горнопромышленных отходов в качестве источника вторичного минерального сырья;
- Определить состав и свойства техногенных хвостов;
моделирование геолого-технологических
зон для их последующей разработки
- Изучить технологические свойства отходов как минерального сырья;
Рекультивация
Направление рекультивации выбирается в соответствие с требованиями дальнейшего рационального использования нарушенных земель в сельском хозяйстве, лесном или другом виде хозяйственной деятельности и определяется в соответствии с ГОСТ 17.5.1.02-85 «Охрана природы. Земли. Классификация нарушенных земель для рекультивации» с учетом их последующего целевого использования.
При ведении работ по консервации и ликвидации накопителей следует руководствоваться Инструкцией РД 07-291-99.
ОСНОВНЫЕ НАПРАВЛЕНИЯ РЕКУЛЬТИВАЦИИ:
- Возвращение земель в земли сельскохозяйственного назначения - пашни, сенокосы, пастбища;
- Возвращение земель в земли лесохозяйственного назначения - лесонасождения общего хозяйственного и полезащитного назначения, лесопитомники;
- Возвращение земель в земли рекреационного назначения – охотничьи угодья, парки и лесопарки, туристические и спортивные объекты;
- Возвращение земель водохозяйственного назначения – водоемы для хозяйственно-бытовых промышленных нужд, орошения и рыбоводческие;
- Возвращение земель в земли строительного направления – площадки для промышленного и прочего строительства, включая размещение отвалов горных пород, строительного мусора, отходов обогащения и др.
- Возвращение земель в земли природного и санитарно-гигиенического направлений – противоэрозийные насаждения, задерновые участки и участки самозарастания, законсервированные участки с закрепленными техническими средствами;

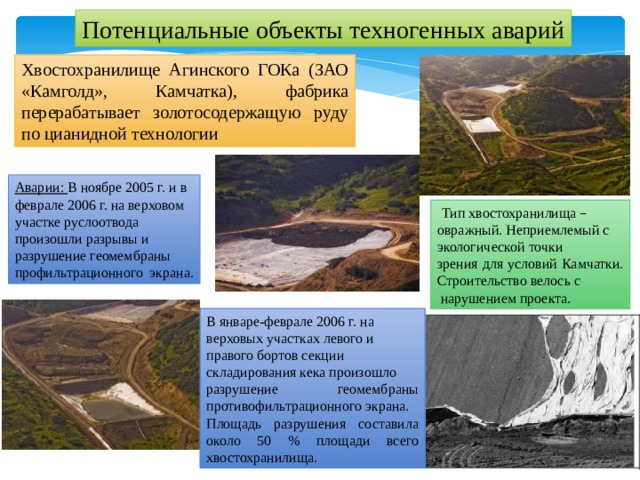

Потенциальные объекты техногенных аварий
Хвостохранилище Агинского ГОКа (ЗАО «Камголд», Камчатка), фабрика перерабатывает золотосодержащую руду по цианидной технологии
Аварии: В ноябре 2005 г. и в
феврале 2006 г. на верховом
участке руслоотвода
произошли разрывы и
разрушение геомембраны
профильтрационного экрана.
Тип хвостохранилища –
овражный. Неприемлемый с
экологической точки
зрения для условий Камчатки.
Строительство велось с
нарушением проекта.
В январе-феврале 2006 г. на
верховых участках левого и
правого бортов секции
складирования кека произошло
разрушение геомембраны противофильтрационного экрана.
Площадь разрушения составила около 50 % площади всего хвостохранилища.

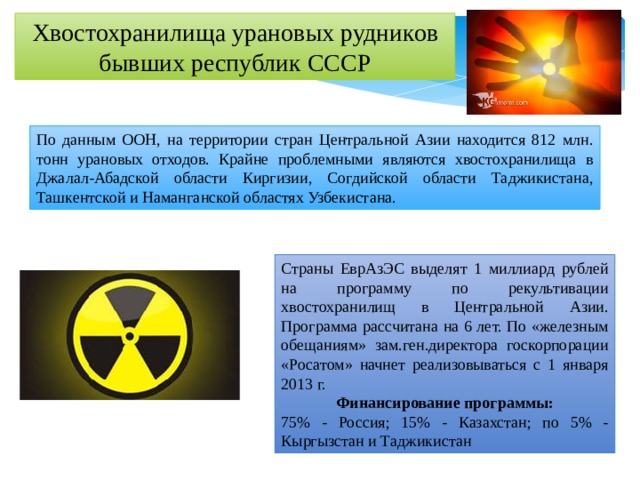

Хвостохранилища урановых рудников бывших республик СССР
По данным ООН, на территории стран Центральной Азии находится 812 млн. тонн урановых отходов. Крайне проблемными являются хвостохранилища в Джалал-Абадской области Киргизии, Согдийской области Таджикистана, Ташкентской и Наманганской областях Узбекистана.
Страны ЕврАзЭС выделят 1 миллиард рублей на программу по рекультивации хвостохранилищ в Центральной Азии. Программа рассчитана на 6 лет. По «железным обещаниям» зам.ген.директора госкорпорации «Росатом» начнет реализовываться с 1 января 2013 г.
Финансирование программы:
75% - Россия; 15% - Казахстан; по 5% - Кыргызстан и Таджикистан

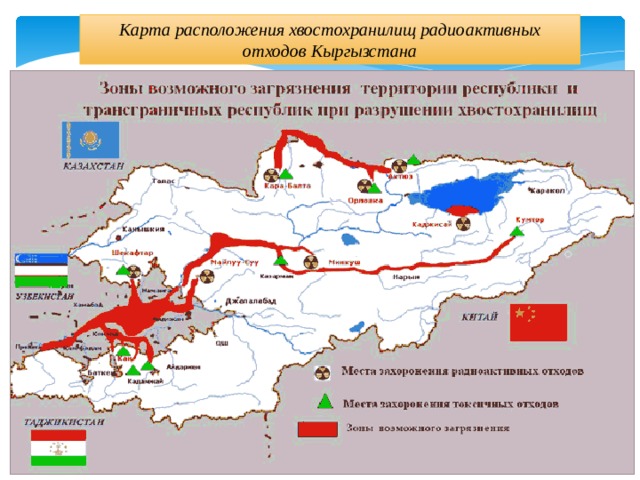

Карта расположения хвостохранилищ радиоактивных отходов Кыргызстана

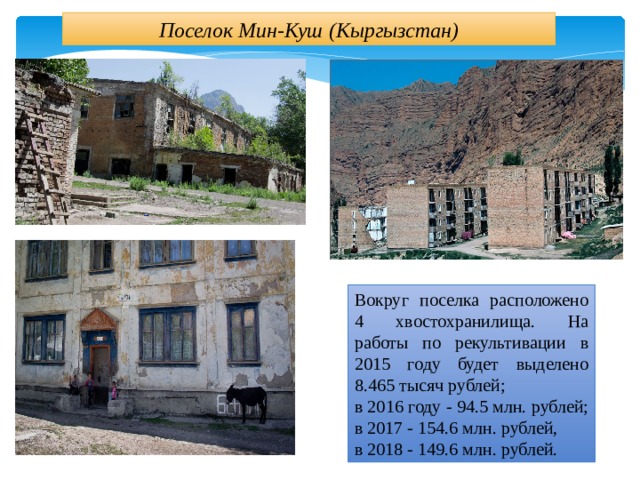

Поселок Мин-Куш (Кыргызстан)
Вокруг поселка расположено 4 хвостохранилища. На работы по рекультивации в 2015 году будет выделено 8.465 тысяч рублей;
в 2016 году - 94.5 млн. рублей;
в 2017 - 154.6 млн. рублей,
в 2018 - 149.6 млн. рублей.

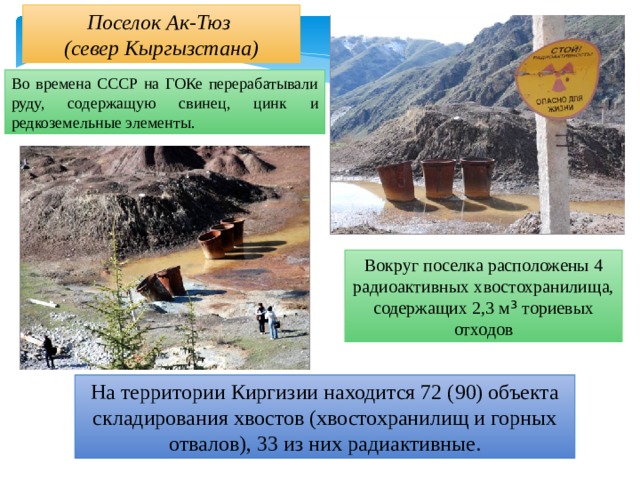

Поселок Ак-Тюз
(север Кыргызстана)
Во времена СССР на ГОКе перерабатывали руду, содержащую свинец, цинк и редкоземельные элементы.
Вокруг поселка расположены 4 радиоактивных хвостохранилища, содержащих 2,3 м ³ ториевых отходов
На территории Киргизии находится 72 (90) объекта складирования хвостов (хвостохранилищ и горных отвалов), 33 из них радиактивные.

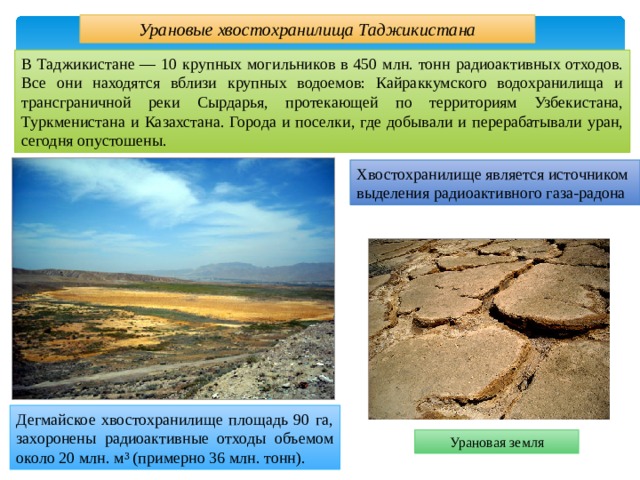

Урановые хвостохранилища Таджикистана
В Таджикистане — 10 крупных могильников в 450 млн. тонн радиоактивных отходов. Все они находятся вблизи крупных водоемов: Кайраккумского водохранилища и трансграничной реки Сырдарья, протекающей по территориям Узбекистана, Туркменистана и Казахстана. Города и поселки, где добывали и перерабатывали уран, сегодня опустошены.
Хвостохранилище является источником выделения радиоактивного газа-радона
Дегмайское хвостохранилище площадь 90 га, захоронены радиоактивные отходы объемом около 20 млн. м ³ (примерно 36 млн. тонн).
Урановая земля

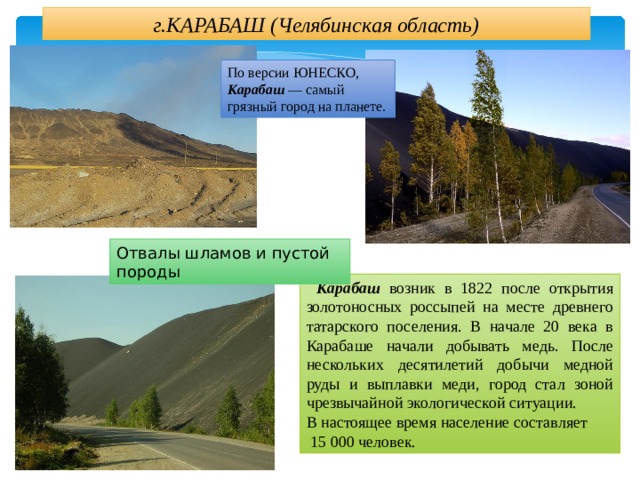

г.КАРАБАШ (Челябинская область)
По версии ЮНЕСКО,
Карабаш — самый
грязный город на планете.
Отвалы шламов и пустой породы
Карабаш возник в 1822 после открытия золотоносных россыпей на месте древнего татарского поселения. В начале 20 века в Карабаше начали добывать медь. После нескольких десятилетий добычи медной руды и выплавки меди, город стал зоной чрезвычайной экологической ситуации.
В настоящее время население составляет
15 000 человек.

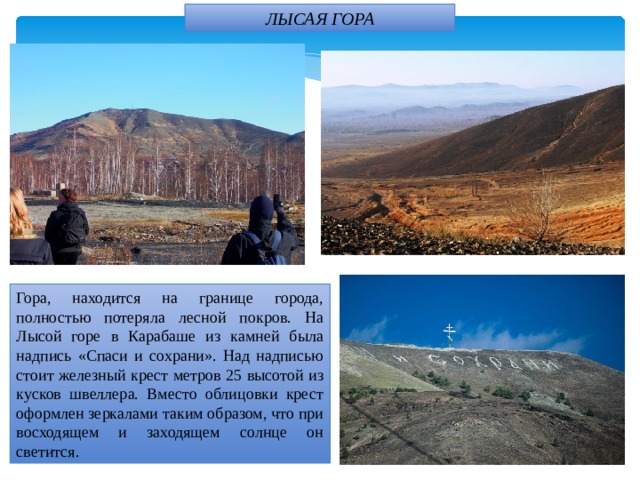

ЛЫСАЯ ГОРА
Гора, находится на границе города, полностью потеряла лесной покров. На Лысой горе в Карабаше из камней была надпись «Спаси и сохрани». Над надписью стоит железный крест метров 25 высотой из кусков швеллера. Вместо облицовки крест оформлен зеркалами таким образом, что при восходящем и заходящем солнце он светится.

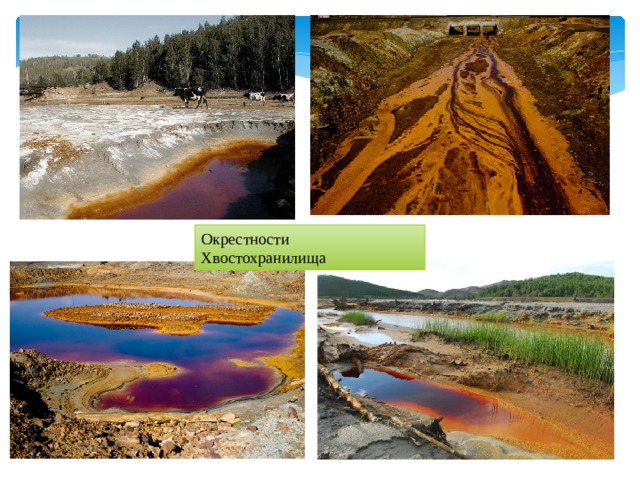

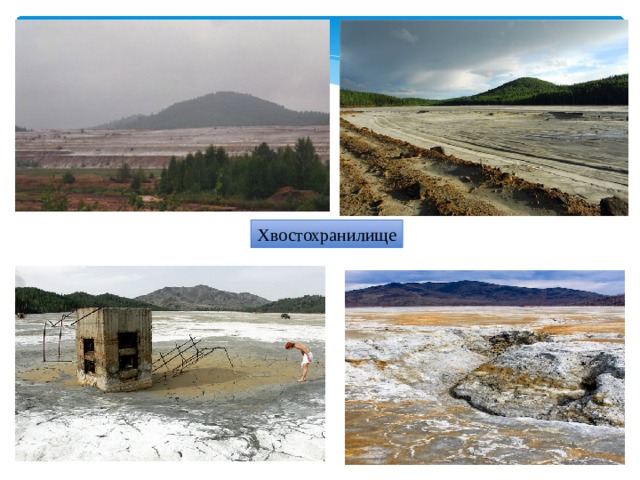

Окрестности Хвостохранилища
Хвостохранилище
СПАСИБО ЗА ВНИМАНИЕ!
