Проектная работа студента ХДСТ, Простакишина по инженерной графике.

Профессиональное образовательное учреждение

«Хабаровский дорожно-строительный техникум»

(КГБ ПОУ «ХДСТ»)

УЧЕБНЫЙ ПРОЕКТ

Тема: »Создание сборочной единицы в системе автоматизированного проектирования «Аутодеск Инвентор». Название сборочного узла «Кран распределительный». (Кран )

Выполнил:

студент группы № 208А

Ф.И.О. Простакишин Р.Т

Руководитель:

преподаватель

Ф.И.О. Андерсон Л.М

Хабаровск, 2022

СОДЕРЖАНИЕ

• ВВЕДЕНИЕ
• 1 Фланец 5. Сборочный узел.
• 1.1 модель 5.1. Сборка.
• 1.2 чертеж 5.2 Чертёж сборочного узла. Спецификация.
• 2 фланец1
• 2.1 модель
• 2.2 чертеж
• 3 пробка
• 3.1 модель
• 3.2 чертеж
• 4 корпус
• 4.1 модель
• 4.2 чертеж

Введение.

• Наше конструкторское бюро выбрало другой способ создания аналогичных деталей входящих в сборочный узел.
• При нашем способе создания деталей изменена технология которая в последствии подразумевает экономию материала при создании деталей в производстве.
• Торцовую поверхность фланца и торцовую поверхность корпуса соединяемую с этим фланцем мы не вырезаем из круга, а сразу создаем в плоскости, смещенный от центральной плоскости эскиз фланца.

Модель фланца, созданная в САПР Аутодеск Инвентор.

Чертеж фланца

Модель фланца

Чертеж фланца

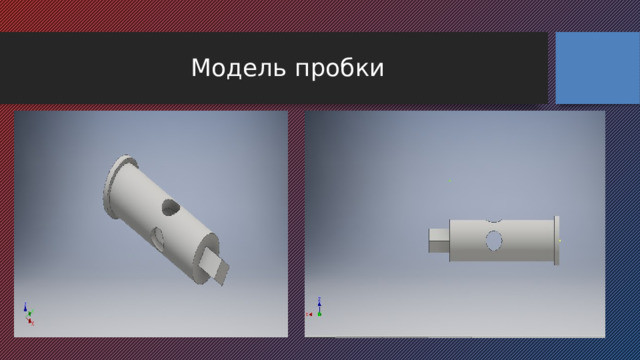

Модель пробки

Создание модели детали пробка

• Создайте новый файл.
• Выберите инструмент
• Проецирование геометрии.
• В браузере нажмите
• Начало и щелкните по
• Преобразуйте ось (она в виде основной контурной линии) в
• осевую, выберите ось и нажмите на инструмент
• Осевая
• линия.
• Инструментом
• Отрезок создайте эскиз по рис. 3.51.
• Нанесите размеры при помощи инструмента
• Размеры в

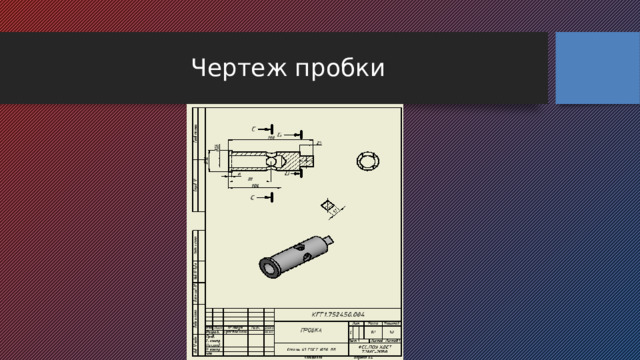

Чертеж пробки

Модель корпуса, созданная в САПР.

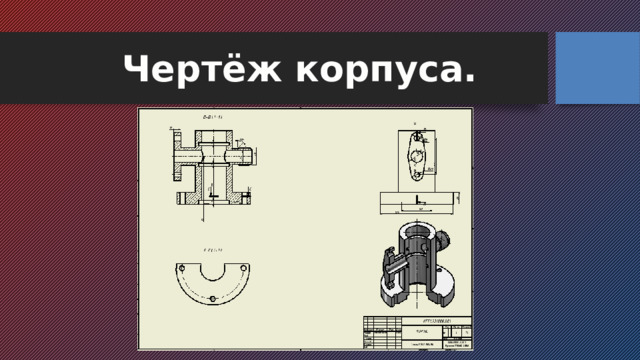

Чертёж корпуса.

Модель сборки, созданная в САПР.

Чертёж сборочного узла
