Проектная работа учениц 8 класса по 3D моего моделированию.

FreeCAD

Проектная работа по теме

«Технология построения трёхмерных моделей в САПР»

Выполнили ученицы 8»М» класса МОУ СОШ №28 г. Люберцы

Дойникова диана и Порынова ангелина.

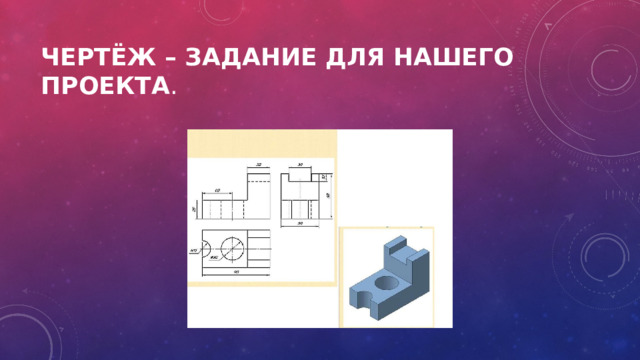

Чертёж – задание для нашего проекта .

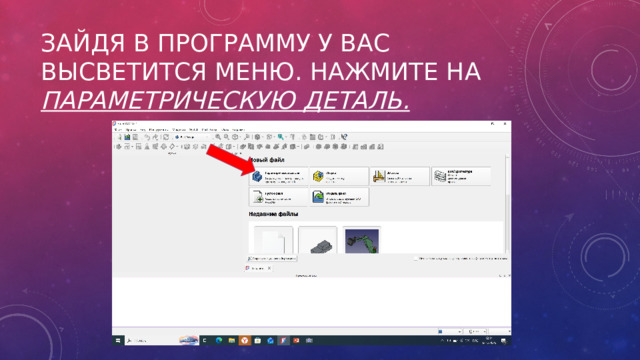

Зайдя в программу у вас высветится меню. Нажмите на параметрическую деталь.

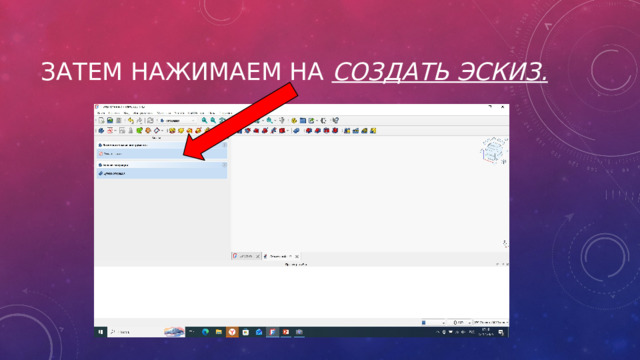

затем нажимаем на создать эскиз.

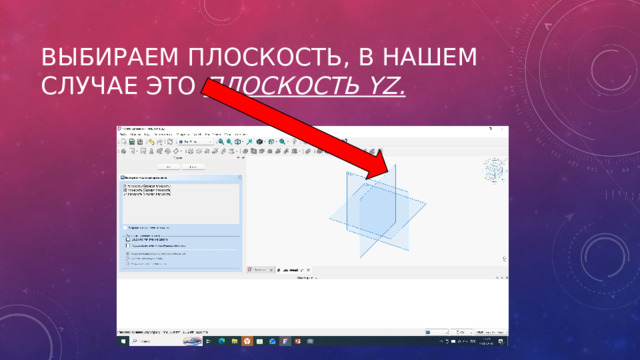

Выбираем плоскость, в нашем случае это плоскость yz.

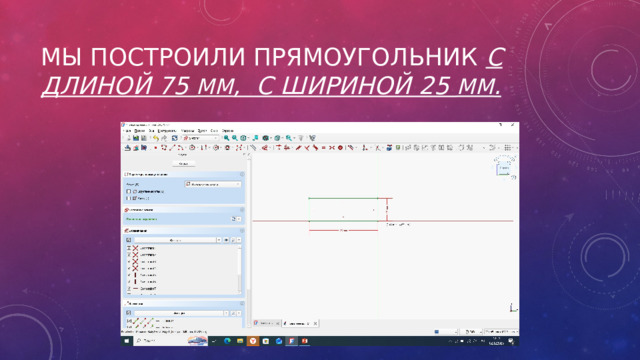

Мы построили прямоугольник с длиной 75 мм , с шириной 25 мм .

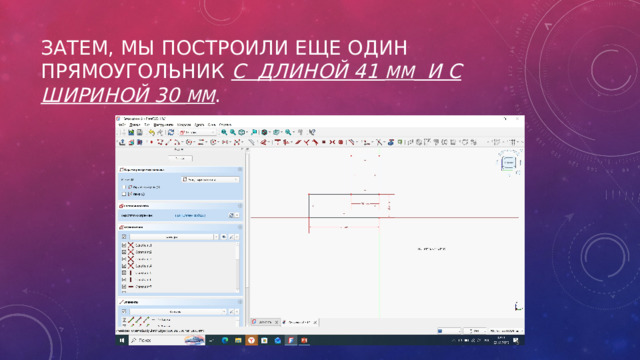

Затем, мы построили еще один прямоугольник с длиной 41 мм и с шириной 30 мм .

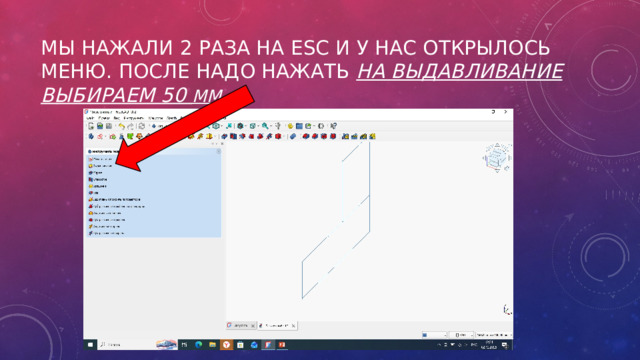

Мы нажали 2 раза на Esc и у нас открылось меню. После надо нажать на выдавливание выбираем 50 мм .

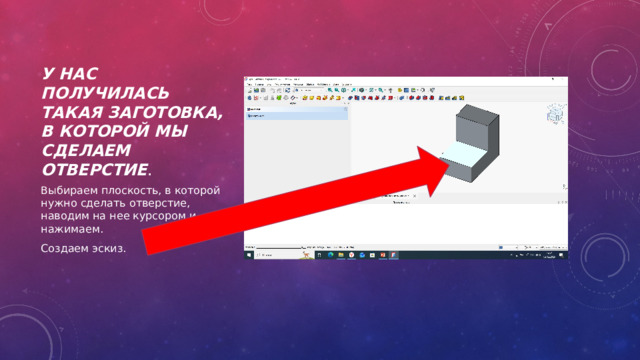

У нас получилась такая заготовка, в которой мы сделаем отверстие .

Выбираем плоскость, в которой нужно сделать отверстие, наводим на нее курсором и нажимаем.

Создаем эскиз.

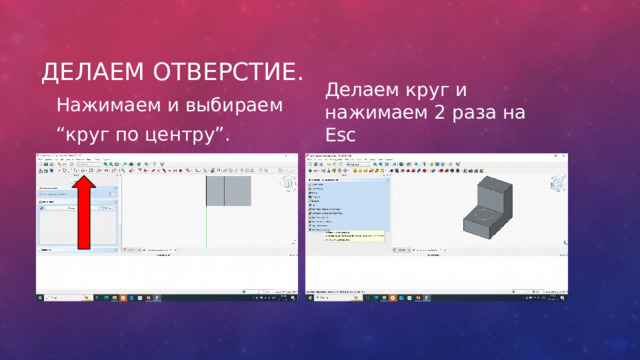

Делаем отверстие.

Нажимаем и выбираем

“ круг по центру”.

Делаем круг и нажимаем 2 раза на Esc

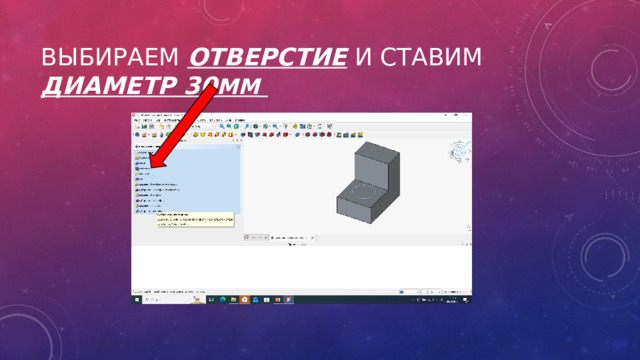

Выбираем отверстие и ставим диаметр 30 мм

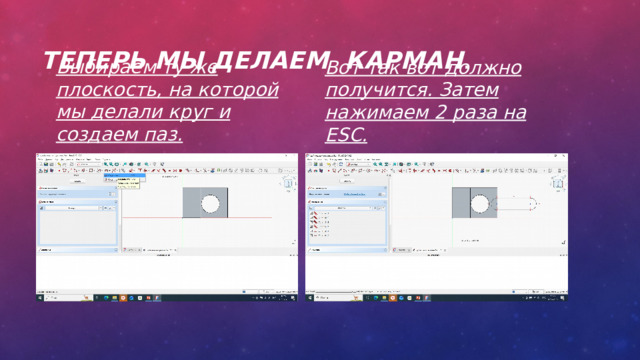

Теперь мы делаем карман .

Выбираем ту же плоскость, на которой мы делали круг и создаем паз.

Вот так вот должно получится. Затем нажимаем 2 раза на ESC.

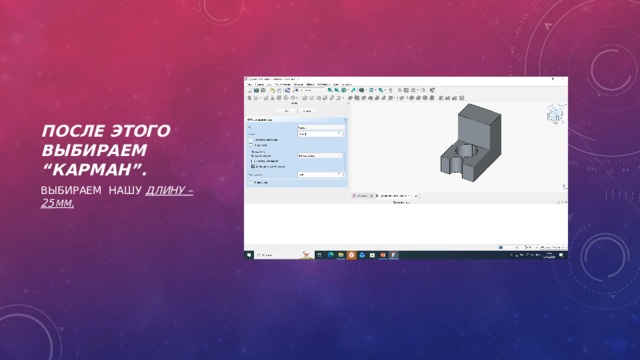

ПОСЛЕ ЭТОГО ВЫБИРАЕМ “КАРМАН”.

ВЫБИРАЕМ НАШУ ДЛИНУ – 25 ММ .

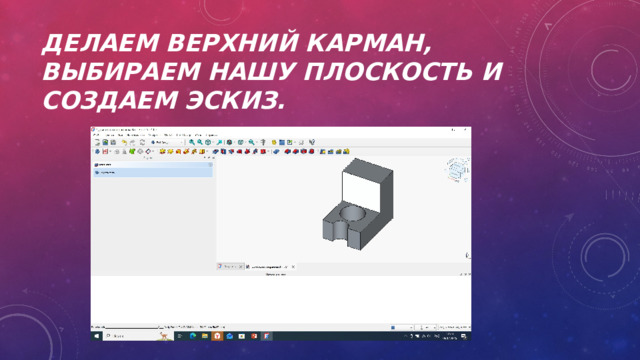

ДЕЛАЕМ ВЕРХНИЙ КАРМАН, ВЫБИРАЕМ НАШУ ПЛОСКОСТЬ И СОЗДАЕМ ЭСКИЗ.

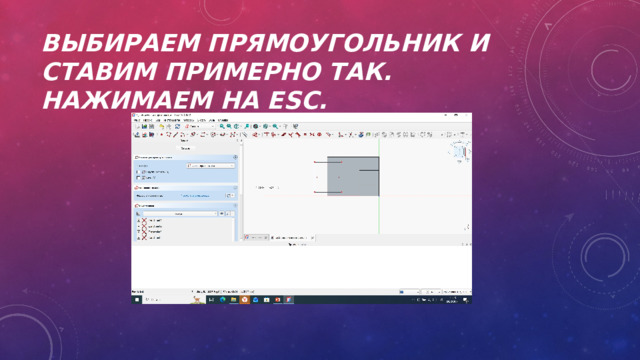

ВЫБИРАЕМ ПРЯМОУГОЛЬНИК И СТАВИМ ПРИМЕРНО ТАК. НАЖИМАЕМ НА ESC.

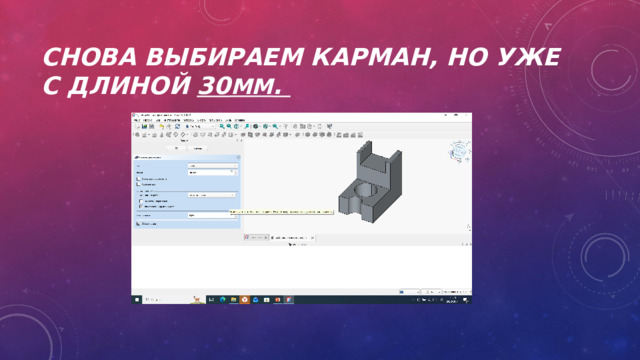

СНОВА ВЫБИРАЕМ КАРМАН, НО УЖЕ С ДЛИНОЙ 30 ММ .

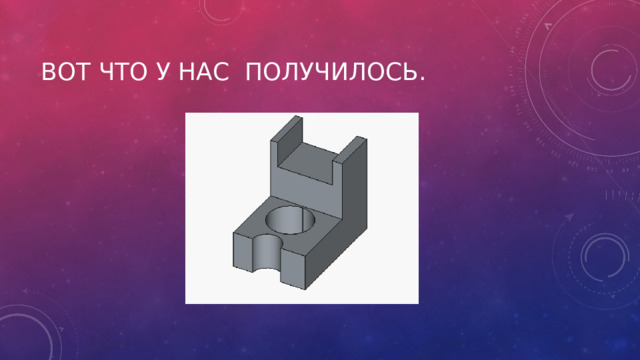

ВОТ ЧТО У НАС ПОЛУЧИЛОСЬ.

Заключение:

• Мы считаем, что программа FREECAD, вполне доступная среда для 3D моделирования, для учащихся 8 класса. Нам очень понравилось в ней работать и создавать модели.
