Проецирование моделей

Болсунов

Андрей

Александрович

Преподаватель

технических

дисциплин

ГБПОУ ДУВАНСКИЙ МНОГОПРОФИЛЬНЫЙ КОЛЛЕДЖ

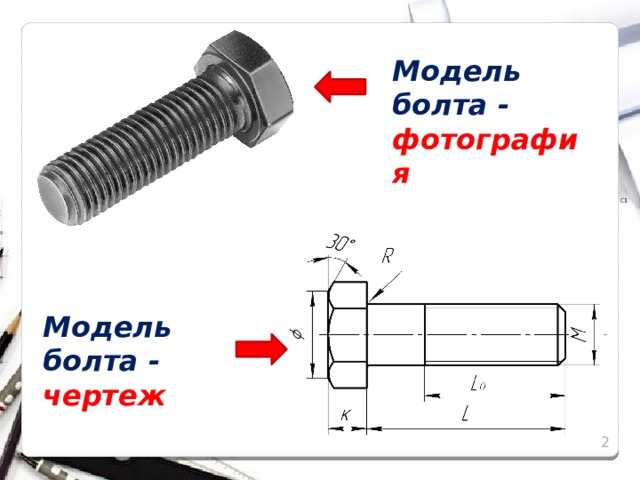

Модель болта - фотография

Модель болта - чертеж

2

2

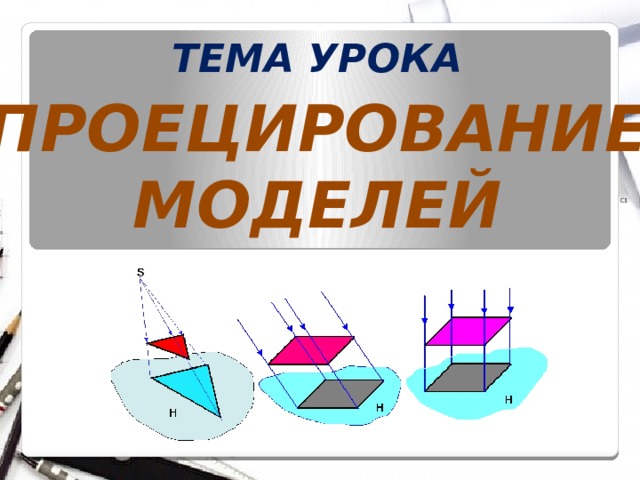

ТЕМА УРОКА

ПРОЕЦИРОВАНИЕ

МОДЕЛЕЙ

2

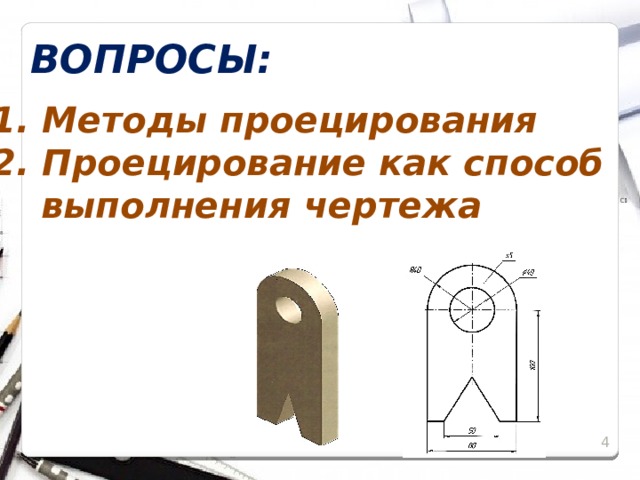

ВОПРОСЫ:

1. Методы проецирования

2. Проецирование как способ

выполнения чертежа

2

2

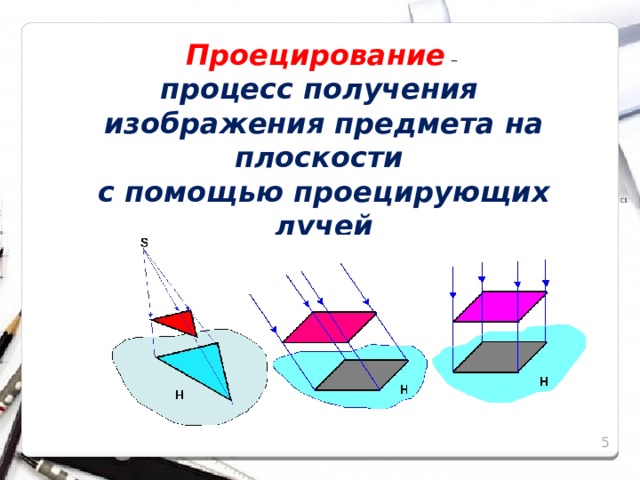

Проецирование – процесс получения изображения предмета на плоскости с помощью проецирующих лучей

2

2

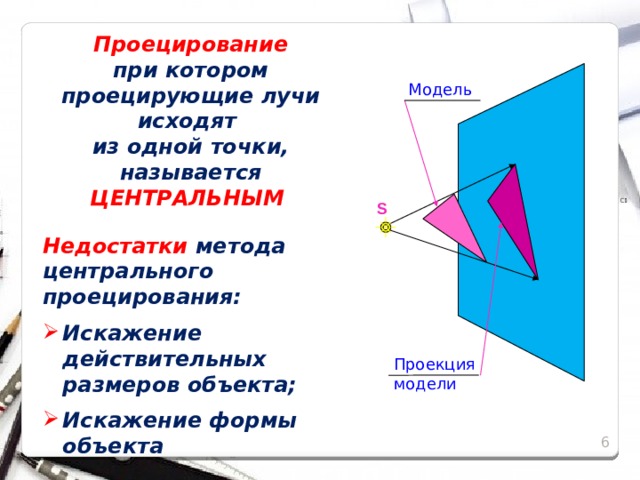

Проецирование при котором проецирующие лучи исходят

из одной точки, называется ЦЕНТРАЛЬНЫМ

Модель

S

Недостатки метода

центрального проецирования:

• Искажение действительных размеров объекта;
• Искажение формы объекта

Проекция

модели

6

6

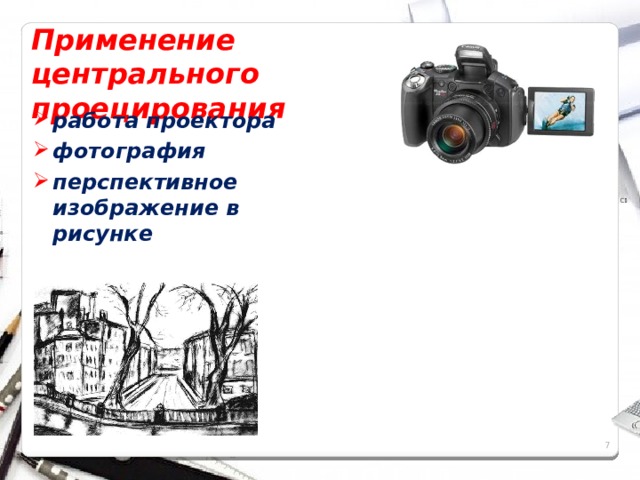

Применение центрального

проецирования

• работа проектора
• фотография
• перспективное изображение в рисунке

6

6

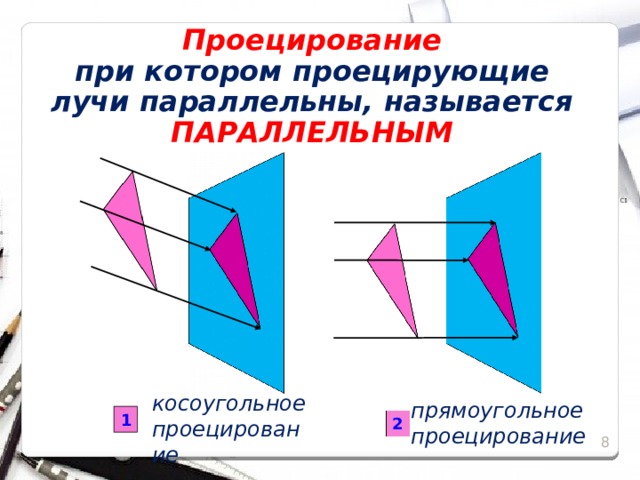

Проецирование при котором проецирующие лучи параллельны, называется ПАРАЛЛЕЛЬНЫМ

косоугольное проецирование

прямоугольное

проецирование

1

2

8

8

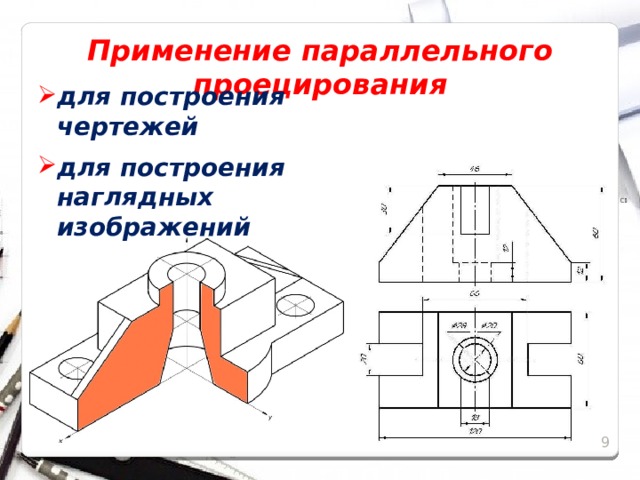

Применение параллельного проецирования

• для построения чертежей
• для построения наглядных изображений

8

8

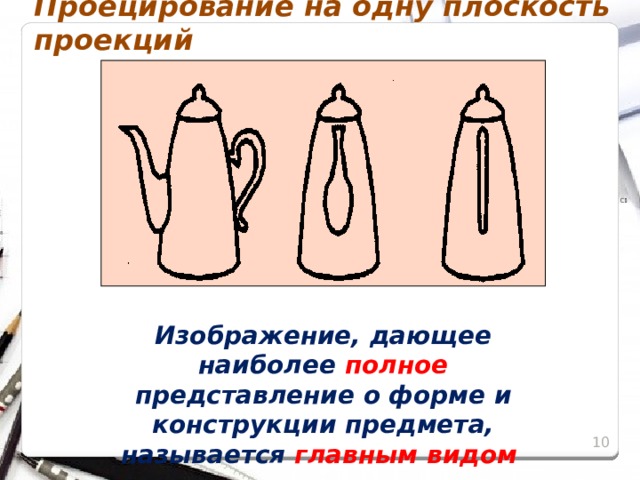

Проецирование на одну плоскость проекций

Изображение, дающее наиболее полное представление о форме и конструкции предмета, называется главным видом

8

8

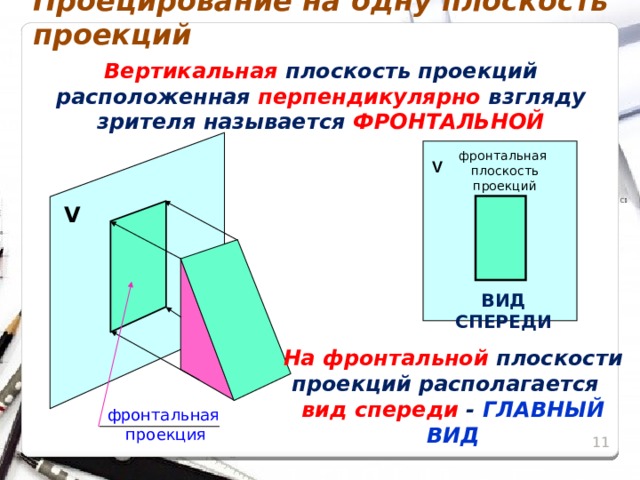

Проецирование на одну плоскость проекций

Вертикальная плоскость проекций расположенная перпендикулярно взгляду зрителя называется ФРОНТАЛЬНОЙ

фронтальная

плоскость проекций

V

V

ВИД СПЕРЕДИ

Спроецируем предмет на плоскость, используя пространственный макет. С помощью одной проекции не всегда можно выявить форму предмета. На слайде представлены проецирование трехгранной призмы и различные по форме объекты, фронтальная проекция которых одинакова. Следовательно, в данном случае фронтальная проекция не дает полного представления о форме отображенных объектов (параллелепипед, цилиндр или другое тело) .

На фронтальной плоскости проекций располагается вид спереди - ГЛАВНЫЙ ВИД

фронтальная

проекция

11

11

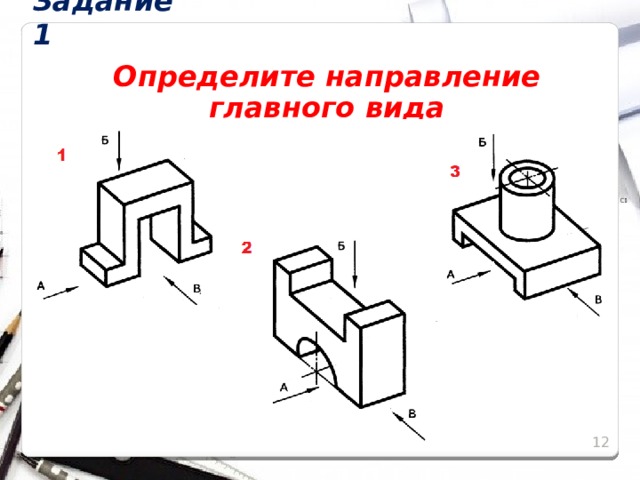

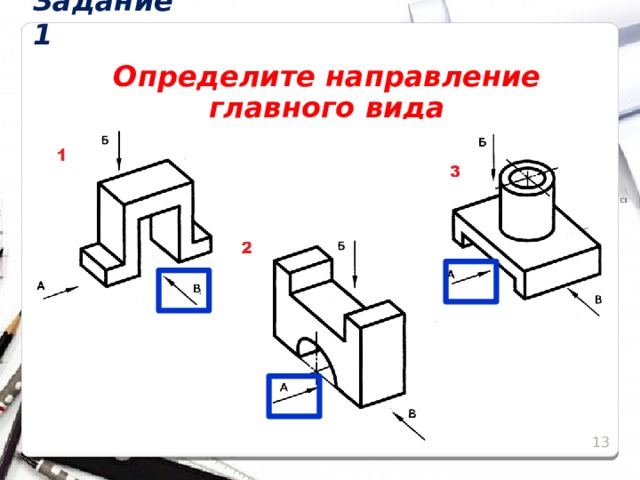

Задание 1

Определите направление главного вида

11

11

Задание 1

Определите направление главного вида

11

11

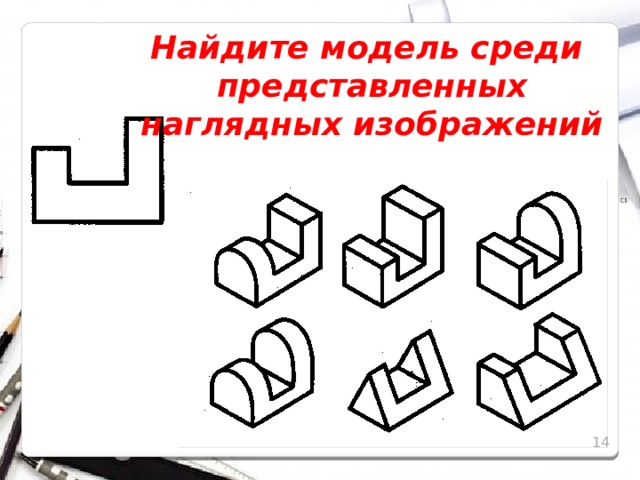

Найдите модель среди представленных наглядных изображений

11

11

Проецирование на две плоскости проекций

Горизонтальная  плоскость расположена перпендикулярно фронтальной плоскости проекций

Фронтальная

проекция

V

Горизонтальная

проекция

Устранить неполноту информации возможно, используя вторую плоскость проекции, которую располагают горизонтально. Соответственно

плоскости проекций будут перпендикулярны относительно друг друга. При проецировании предмета его проекции оказываются расположенными в пространстве в разных плоскостях (горизонтальной и вертикальной). А чертеж предмета строят в одной плоскости. Поэтому для получения чертежа предмета обе плоскости приводят (совмещают) в одну . Если теперь повернуть горизонтальную плоскость проекций вниз на 90° так, чтобы она совпала с вертикальной плоскостью, обе проекции окажутся расположенными в одной плоскости. Изображение, полученное на горизонтальной плоскости, называется горизонтальной проекцией . Чтобы видеть при этом, что приведенные на чертеже проекции представляют изображения одного и того же предмета, их располагают в строгом порядке одну под другой, соединяя линиями связи. Это принятое в черчении правило размещения проекций нельзя нарушать .

Н

На горизонтальной плоскости проекций располагается ВИД СВЕРХУ

15

15

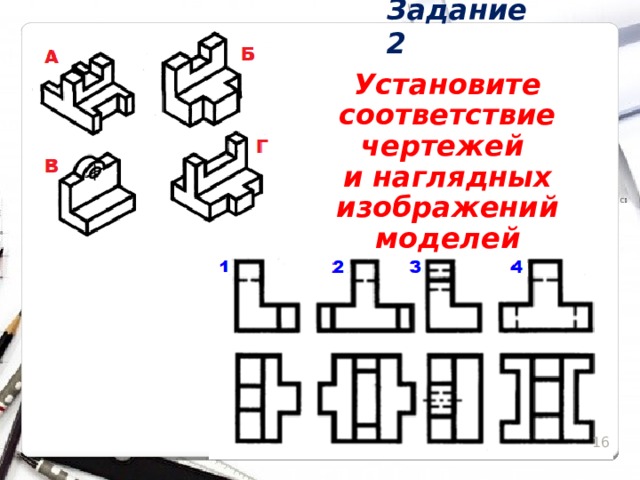

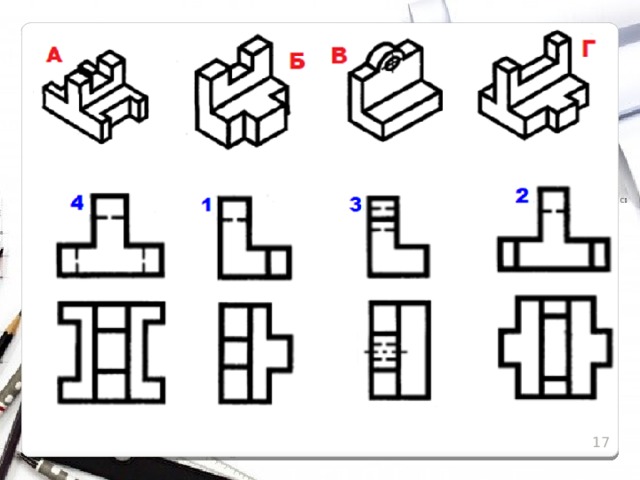

Задание 2

Установите соответствие чертежей и наглядных изображений моделей

15

15

15

15

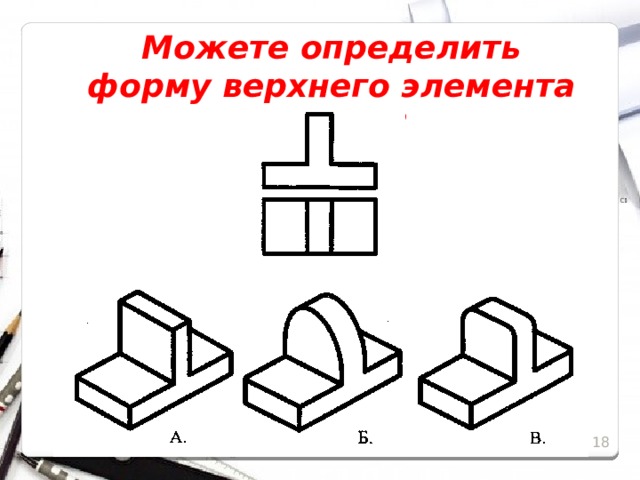

Можете определить форму верхнего элемента детали?

15

15

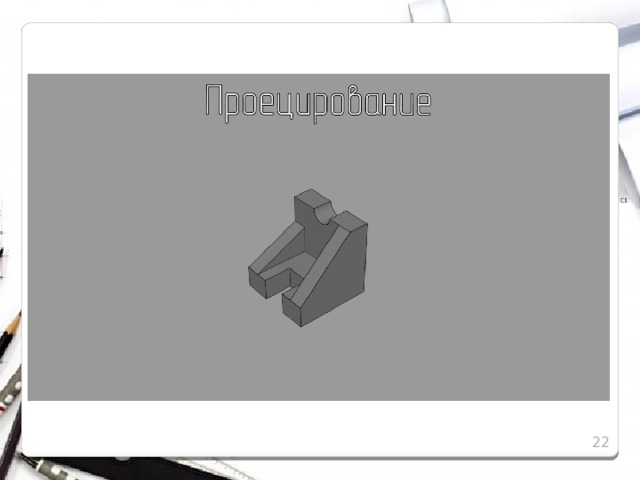

Проецирование на три плоскости проекций

Вертикальная плоскость, расположенная перпендикулярно горизонтальной и фронтальной плоскостям проекций, называется профильной

Чтобы получить чертеж, по которому можно установить единственный образ изображаемого предмета, иногда необходимо пользоваться не двумя, а тремя плоскостями проекций. Третья плоскость проекций – вертикальная . Для построения чертежа предмета ее располагают так, чтобы она была одновременно перпендикулярна горизонтальной и фронтальной плоскостям проекций. Эту плоскость называют профильной (от французского слова «профиль», что означает «вид сбоку») и обозначают латинской буквой (« дубль вэ ») W , а полученную на нее проекцию – профильной проекцией предмета. На чертеже профильную проекцию всегда располагают на одной высоте с фронтальной, справа от нее. Теоретические основы построения изображений на чертеже были заложены в конце XVIII века французским ученым-геометром Гаспаром Монжем (1746—1818). Поэтому метод прямоугольного проецирования на две (три) взаимно перпендикулярные плоскости проекций иногда называют методом Монжа. Г. Монж положил начало развитию новой науки об изображении предметов — начертательной геометрии.

На профильной плоскости проекций располагается ВИД СЛЕВА

15

15

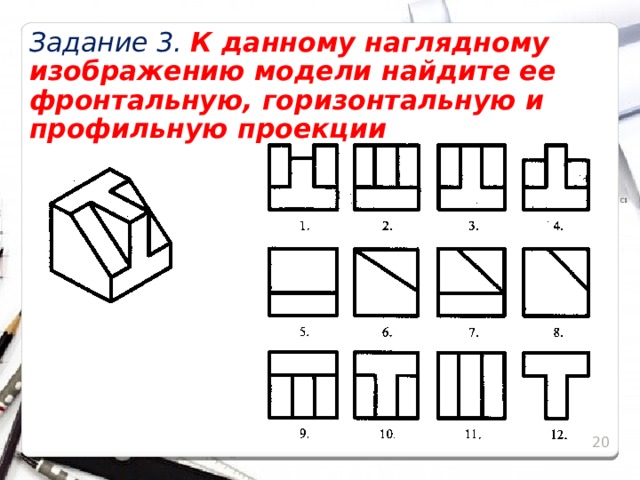

Задание 3. К данному наглядному изображению модели найдите ее фронтальную, горизонтальную и профильную проекции

15

15

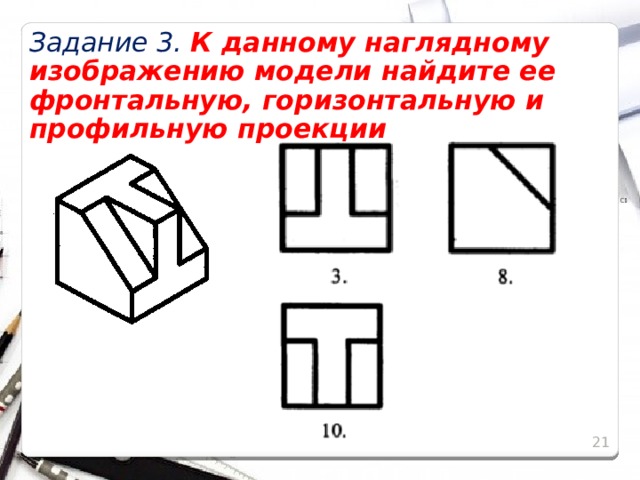

Задание 3. К данному наглядному изображению модели найдите ее фронтальную, горизонтальную и профильную проекции

15

15

15

15

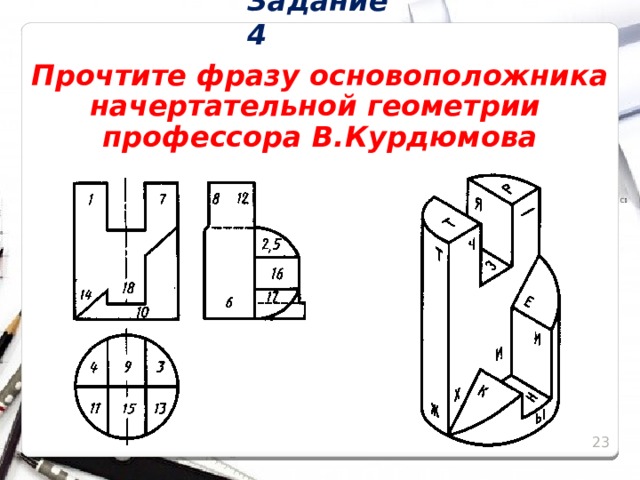

Задание 4

Прочтите фразу основоположника начертательной геометрии профессора В.Курдюмова

15

15

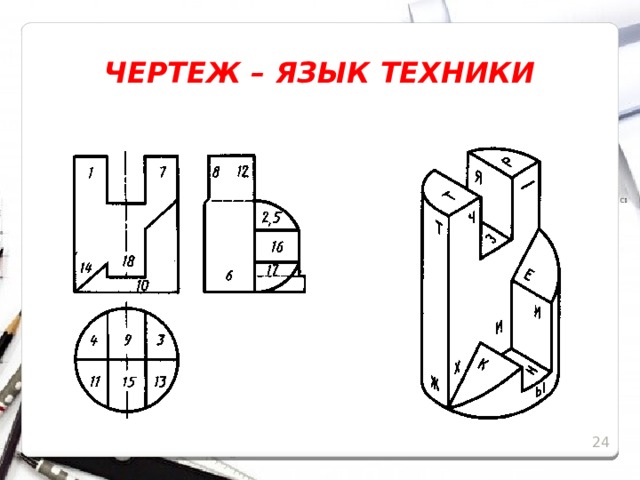

ЧЕРТЕЖ – ЯЗЫК ТЕХНИКИ

15

15

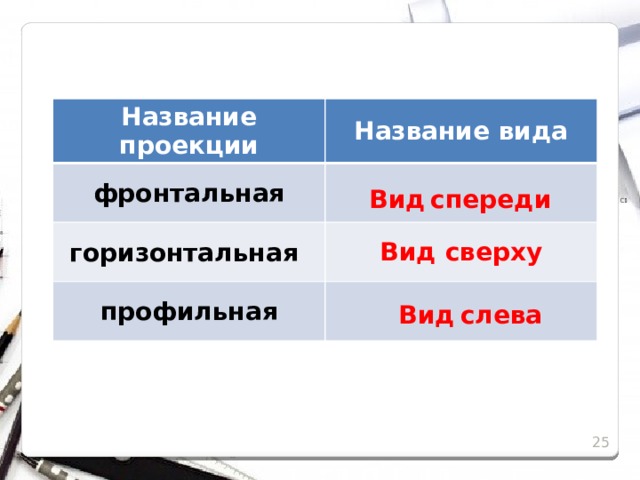

Название проекции

Название вида

фронтальная

Вид сверху

профильная

Вид спереди

горизонтальная

Вид слева

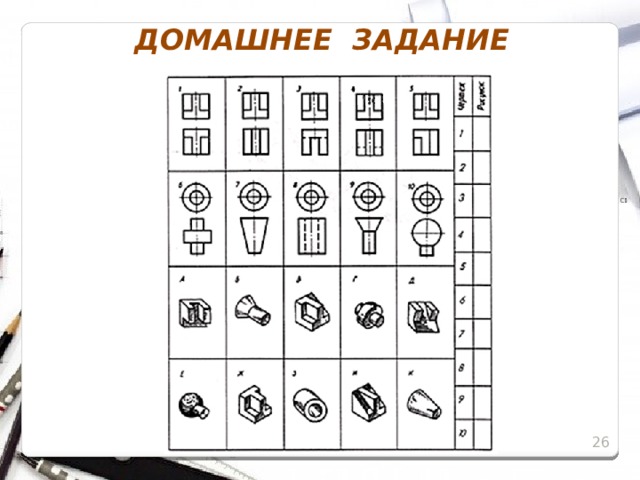

ДОМАШНЕЕ ЗАДАНИЕ

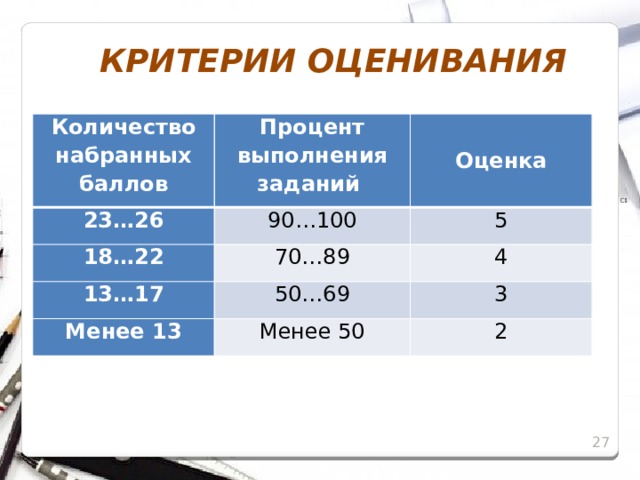

КРИТЕРИИ ОЦЕНИВАНИЯ

Количество набранных баллов

Процент выполнения заданий

23…26

Оценка

90…100

18…22

70…89

13…17

5

4

50…69

Менее 13

Менее 50

3

2
