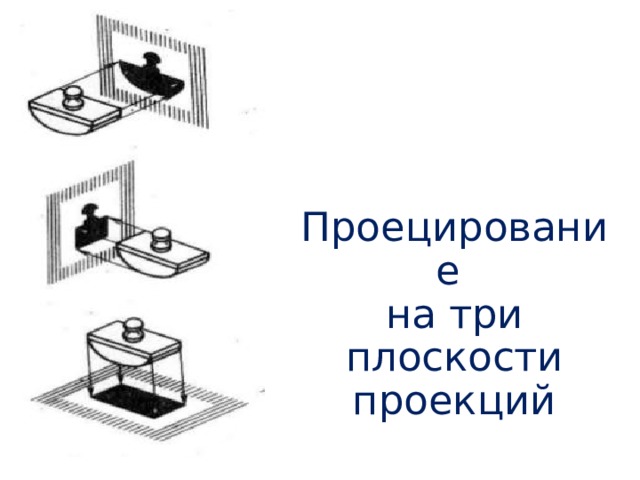

Проецирование на две и три плоскости проекций

Проецирование на три плоскости проекций

Прямоугольное проецирование

V

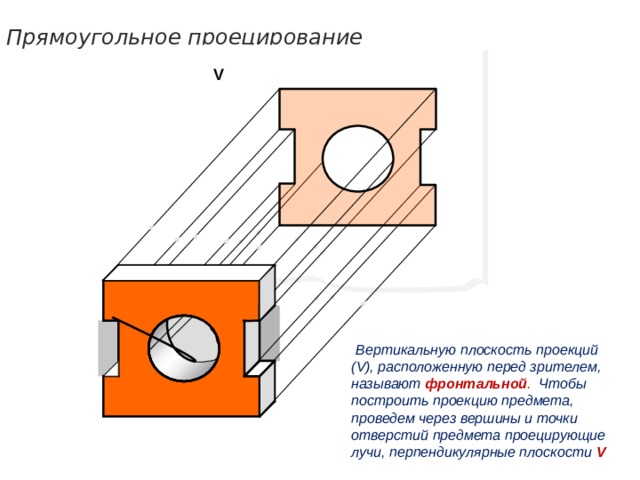

Вертикальную плоскость проекций ( V ), расположенную перед зрителем, называют фронтальной . Чтобы построить проекцию предмета, проведем через вершины и точки отверстий предмета проецирующие лучи, перпендикулярные плоскости V

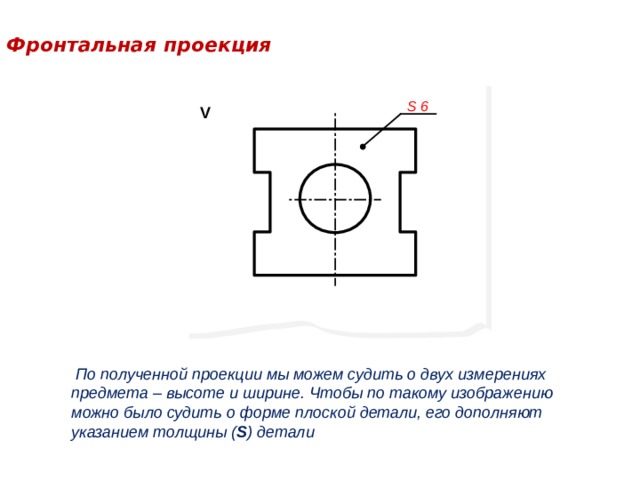

Фронтальная проекция

S 6

V

По полученной проекции мы можем судить о двух измерениях предмета – высоте и ширине. Чтобы по такому изображению можно было судить о форме плоской детали, его дополняют указанием толщины ( S ) детали

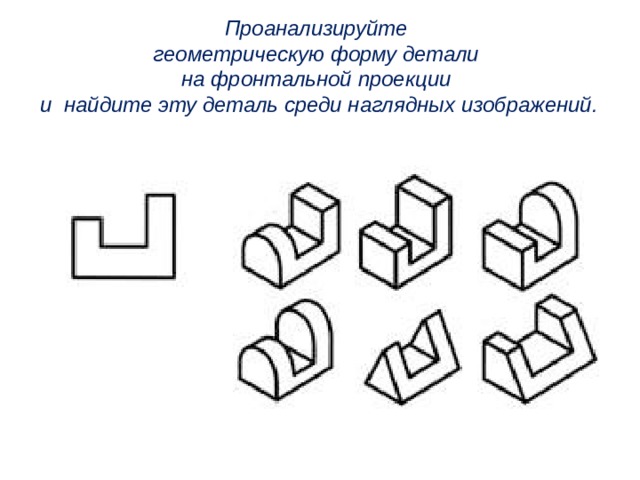

Проанализируйте

геометрическую форму детали

на фронтальной проекции

и найдите эту деталь среди наглядных изображений.

Прямоугольное проецирование

V

X

Н

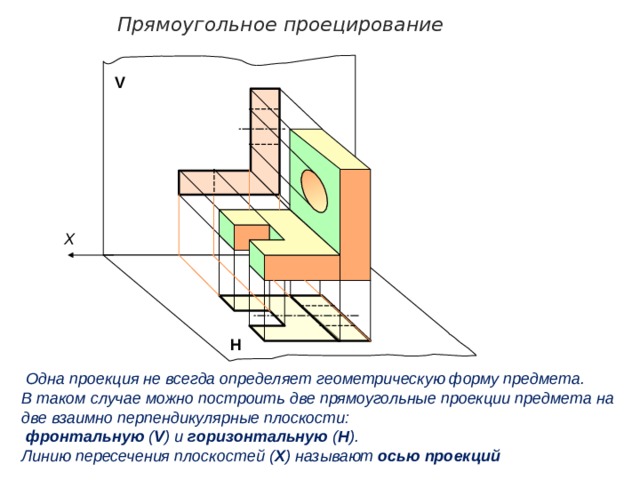

Одна проекция не всегда определяет геометрическую форму предмета.

В таком случае можно построить две прямоугольные проекции предмета на две взаимно перпендикулярные плоскости:

фронтальную ( V ) и горизонтальную ( Н ).

Линию пересечения плоскостей ( Х ) называют осью проекций

Прямоугольное проецирование

V

Н

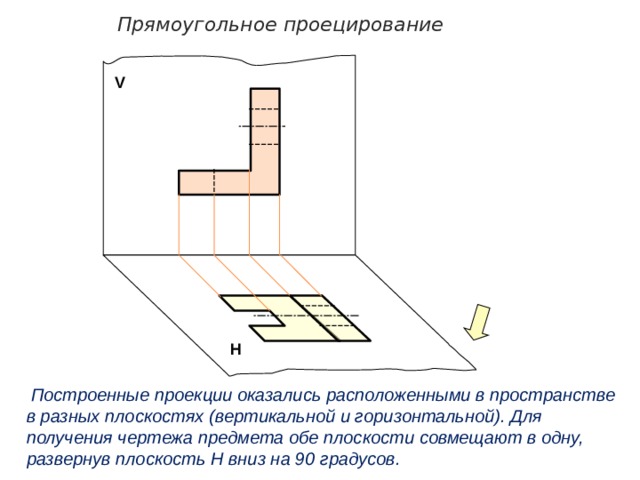

Построенные проекции оказались расположенными в пространстве в разных плоскостях (вертикальной и горизонтальной). Для получения чертежа предмета обе плоскости совмещают в одну, развернув плоскость Н вниз на 90 градусов.

Прямоугольное проецирование

V

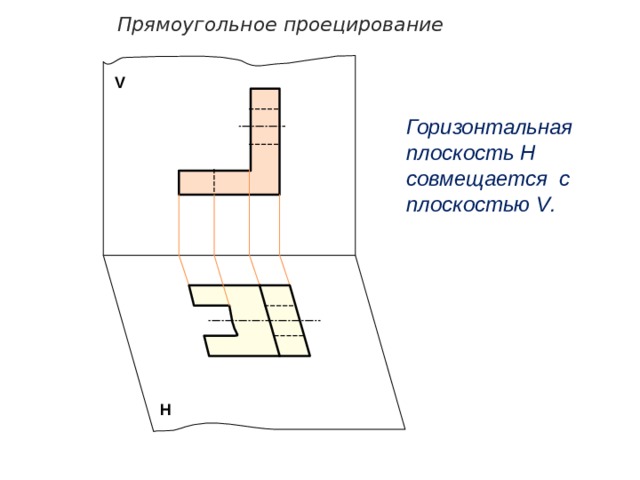

Горизонтальная плоскость Н совмещается с плоскостью V .

Н

Прямоугольное проецирование

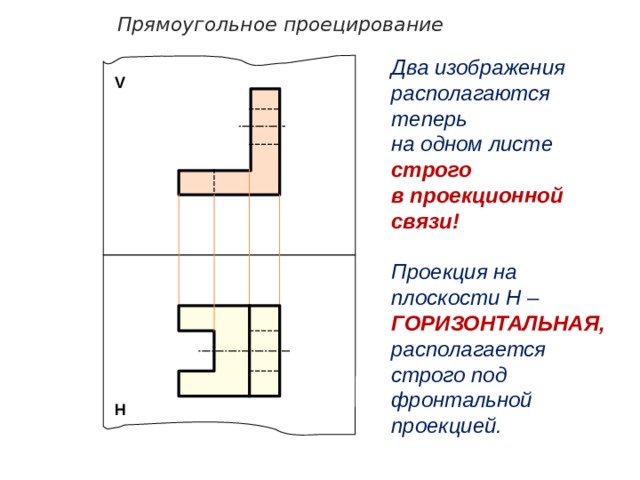

Два изображения располагаются теперь

на одном листе строго

в проекционной связи!

Проекция на плоскости Н – ГОРИЗОНТАЛЬНАЯ, располагается строго под фронтальной проекцией.

V

Н

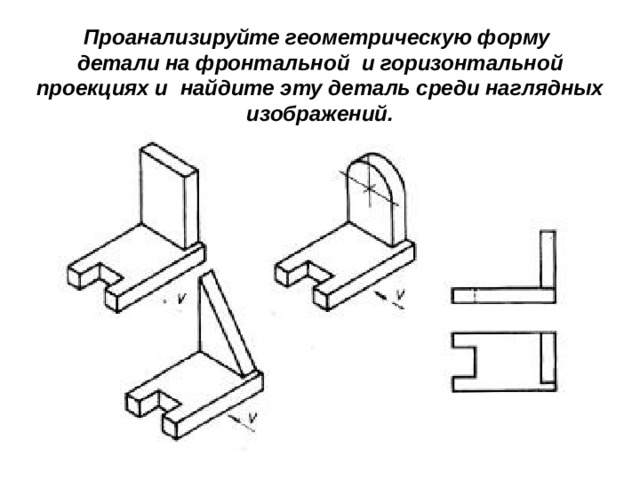

Проанализируйте геометрическую форму

детали на фронтальной и горизонтальной проекциях и найдите эту деталь среди наглядных изображений.

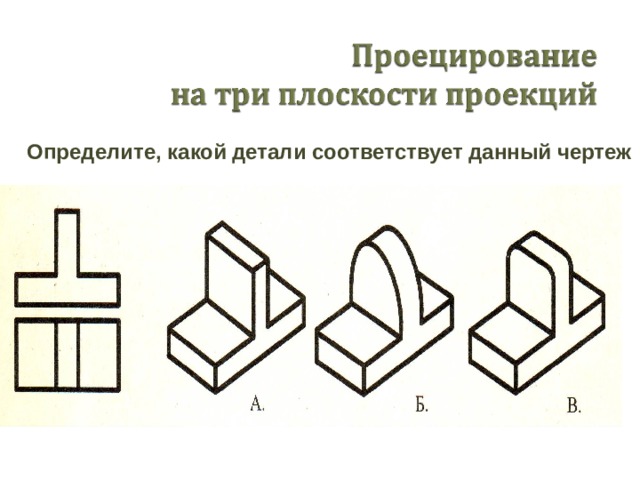

Определите, какой детали соответствует данный чертеж

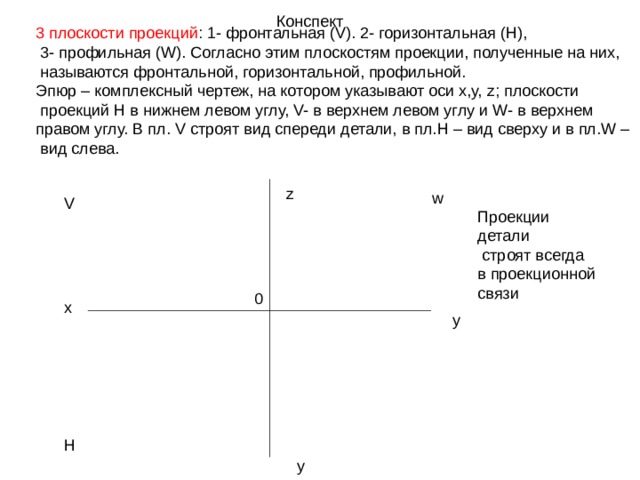

Конспект

3 плоскости проекций : 1- фронтальная ( V) . 2- горизонтальная (H) ,

3- профильная (W) . Согласно этим плоскостям проекции, полученные на них,

называются фронтальной, горизонтальной, профильной.

Эпюр – комплексный чертеж, на котором указывают оси х,у, z ; плоскости

проекций H в нижнем левом углу, V- в верхнем левом углу и W- в верхнем

правом углу. В пл. V строят вид спереди детали, в пл. H – вид сверху и в пл. W –

вид слева.

z

w

V

Проекции детали

строят всегда

в проекционной связи

0

x

y

H

y

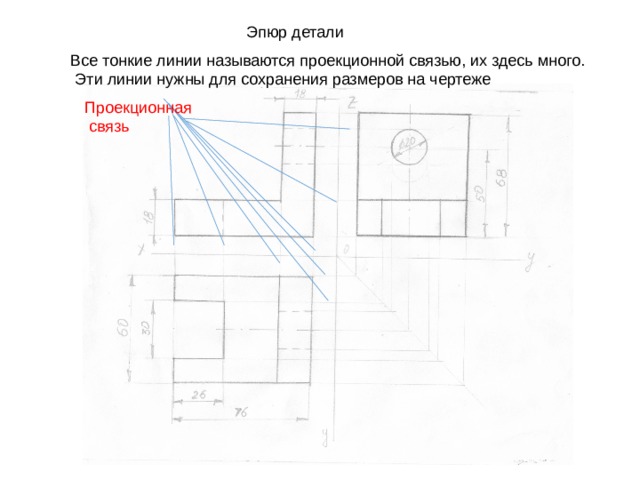

Эпюр детали

Все тонкие линии называются проекционной связью, их здесь много.

Эти линии нужны для сохранения размеров на чертеже

Проекционная

связь

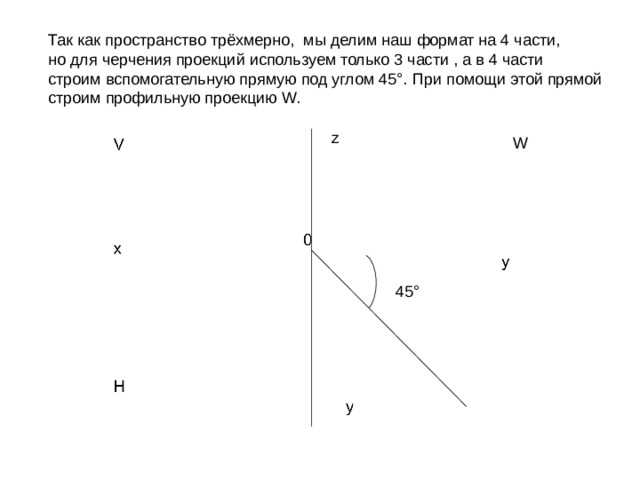

Так как пространство трёхмерно, мы делим наш формат на 4 части,

но для черчения проекций используем только 3 части , а в 4 части

строим вспомогательную прямую под углом 45°. При помощи этой прямой

строим профильную проекцию W.

z

W

45°

Прямоугольное проецирование

V

W

Н

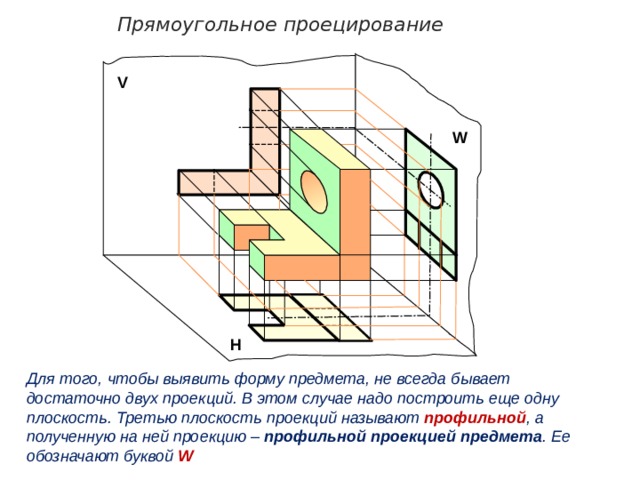

Для того, чтобы выявить форму предмета, не всегда бывает достаточно двух проекций. В этом случае надо построить еще одну плоскость. Третью плоскость проекций называют профильной , а полученную на ней проекцию – профильной проекцией предмета . Ее обозначают буквой W

Прямоугольное проецирование

V

W

Н

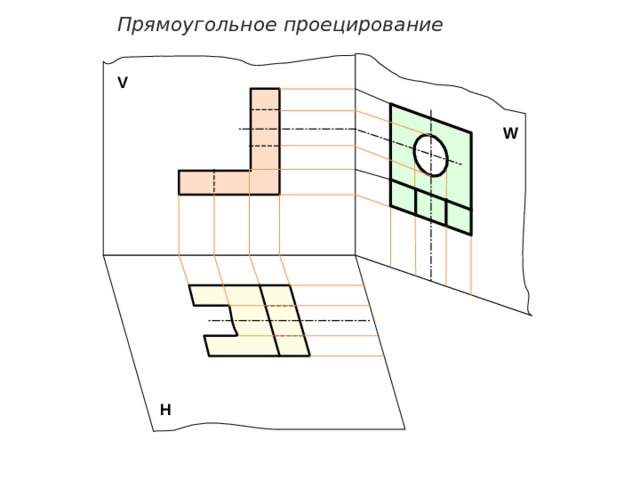

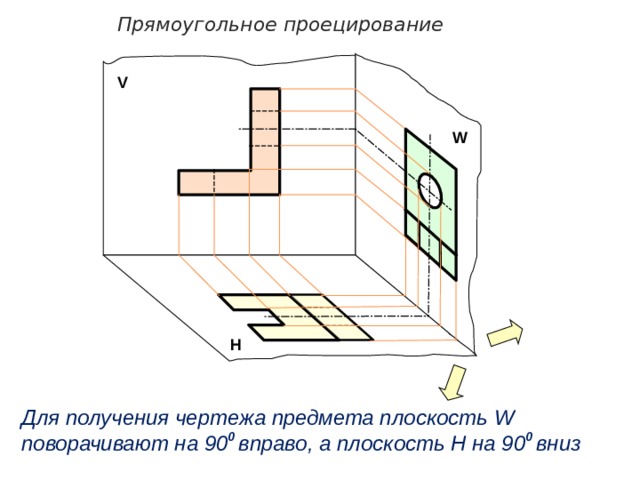

Для получения чертежа предмета плоскость W поворачивают на 90 0 вправо, а плоскость Н на 90 0 вниз

Прямоугольное проецирование

V

W

Н

Прямоугольное проецирование

V

W

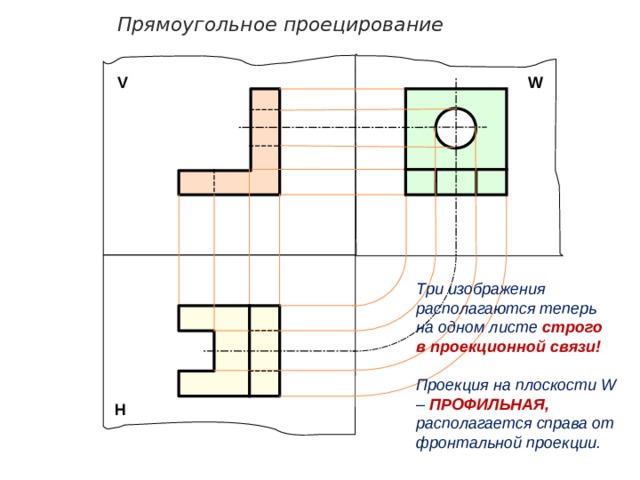

Три изображения располагаются теперь

на одном листе строго

в проекционной связи!

Проекция на плоскости W – ПРОФИЛЬНАЯ, располагается справа от фронтальной проекции.

Н

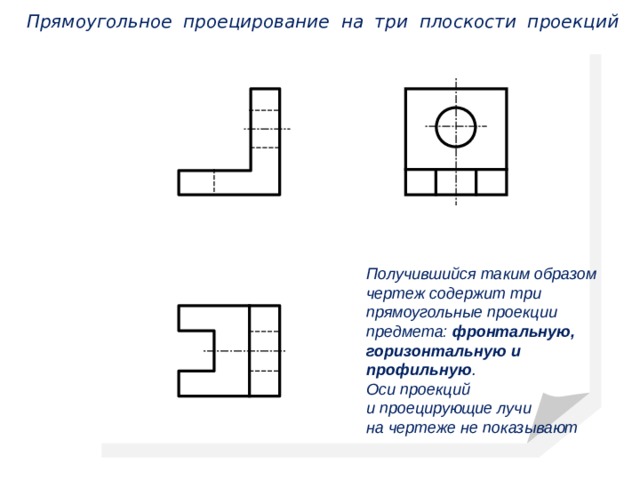

Прямоугольное проецирование на три плоскости проекций

Получившийся таким образом чертеж содержит три прямоугольные проекции предмета: фронтальную, горизонтальную и профильную .

Оси проекций

и проецирующие лучи

на чертеже не показывают

78

18

30

58

Ф 30

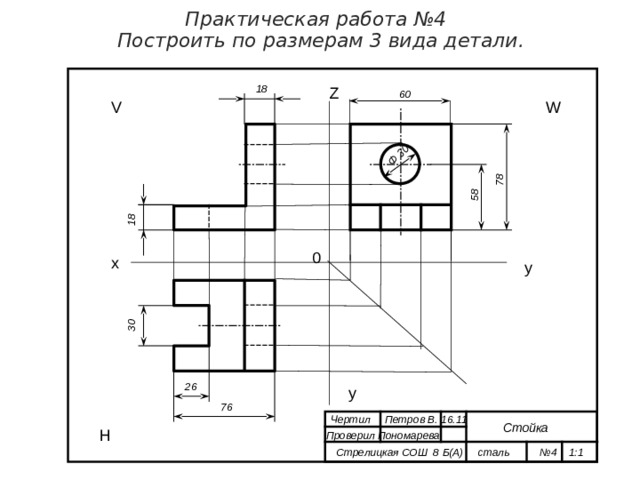

Практическая работа №4 Построить по размерам 3 вида детали.

18

Z

60

W

V

0

х

y

26

у

76

Чертил Петров В. 16.11

Стойка

H

Проверил Пономарева

Стрелицкая СОШ 8 Б(А) сталь №4 1:1
