Интерфейс

Запустив программу, первое, что бросается в глаза, это несколько необычный интерфейс с множеством всяких кнопок и функций. Для тех, кто с графическими редакторами не сталкивался ранее, придётся первое время помучаться, дабы осознать все возможности ArchiCAD.

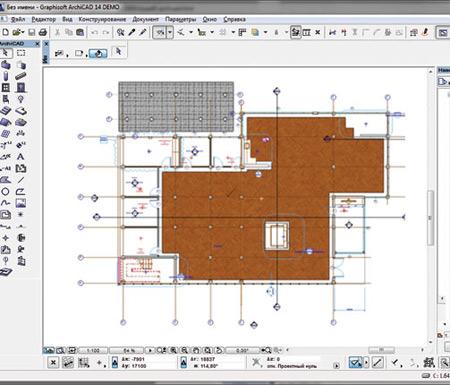

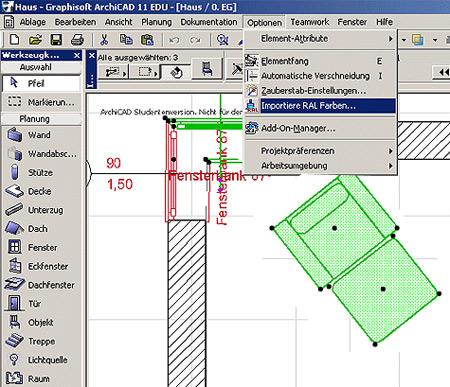

Так выглядит обновленный интерфейс ArchiCAD Рабочая зона, располагаемая по центру экрана, позволяет рассматривать создаваемый проект сразу с нескольких позиций, регулируемых отдельными окнами вида. Вверху и в левой части располагаются основные функции, позволяющие осуществлять редактуру любого графика, начертания или объекта. Правая часть выделена под командную строку, где можно отследить последовательность последних применённых команд, и при необходимости их подкорректировать. Программа позволяет создавать сложные конструктивные проекты с нуля. При этом огромная библиотека, где есть все данные и нормированные положения, ускорят этот процесс и сделают будущее здание максимально крепким и надёжным. Также есть возможность визуального обустройства не только внутренних элементов здания, но и площади, прилегающей к нему. У программы есть одно полезное свойство – это возможность создания подписей и разметок, которые в дальнейшем можно извлечь в отдельный документ.

Это удобно, особенно когда формируется техническое обоснование. Также можно распечатывать отдельные участки чертежей, разрезов и экспликаций, не нарушая целостности всего документа.

Инструменты ArchiCAD

Вся работа программы строится на трёх «слонах», которые представляют собой набор инструментов, облегчающих проектирование зданий: конструктивные элементы чертежей, инструменты создания строительных элементов и дополнительные элементы, хранящиеся в библиотеках.

Конструктивные элементы чертеж

Любое проектирование начинается с линии, а также её производных. Все, что имеется в проекте, подчинено закону линий. Итак, ArchiCAD располагает следующими конструктивными элементами, без которых невозможен чертёж: полилинии; окружности; дуги; эллипсы; штрихи; многоуровневые разметки: радиальные, угловые, линейные; сноски и цифровые отметки.

Стены

Формируя стены, можно выбрать несколько их вариантов, которые отличаются не только своей формой, но и производным материалом. Стены могут иметь абсолютно любую форму и сечение, но программа вправе вносить свои коррективы, если данные конструкции будут опасными в реальной жизни. Стены сочленяются между собой без видимых швов, позволяя максимально приблизить графику к реальной жизни.

Перекрытия

Горизонтальные конструктивные части могут использоваться нужных форм и размеров, а также производных материалов. В реальной жизни они выглядят как монолитное перекрытие, служащее опорой между этажами.

Колонны

Обычно используются в проектах узкой направленности и специфического дизайна. Имеют цилиндрическую форму, вверху и внизу есть распорки, увеличивающие площадь основания.

Крыша

ArchiCAD помогает различные виды крыш: односкатная, двускатная, многоскатная, каскадная и купольная.
При взаимодействии нескольких компонентов проектирования уровень крыши подбирается автоматически, при этом опираясь на заданную высоту здания.

Сетка

Чтобы сделать работу более точной, а также осознавать габариты не только конструктивных элементов, но и мебели, есть отличный вариант использования сетки. Это своего рода точечная разметка, позволяющая сориентироваться в параметрах и размерах того или иного участка проекта.

Рельефные оболочки

Последняя версия ArchiCAD позволяет придавать всем элементам определённый объем. Этот эффект выпуклости и объёма достигается за счёт оболочек, которые «вытягивают» любой предмет, превращая его из плоского скучного объекта в удивительную вещь или элемент.

Окна и двери

База представляет около 250 видов самых разнообразных окон и дверей, на любой вкус и цвет. Но если нужного не нашлось, всегда можно это нарисовать, придав окну не только цвет и форму, но и тип материала.

Освещение

Программа помогает подобрать оптимальное расположение осветительных приборов, а также рассчитывает их яркость. Данные расчёты производятся согласно СНиПов, которые прописаны в базе данных.

Лестницы и мансарды

Инструмент лестниц поможет подобрать нужный вариант соединения двух этажей, причём всегда сохраняется возможность внесения своих коррективов в любой понравившийся вариант.

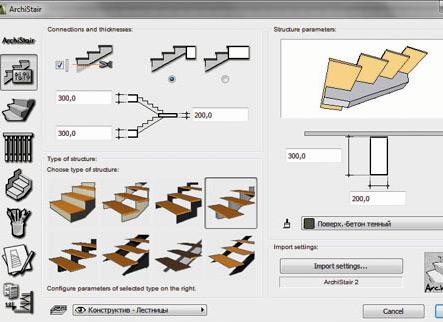

Модуль archicad для создания лестниц
