Министерство образования и науки Хабаровского края
Краевое государственное бюджетное
профессиональное образовательное учреждение
«Амурский политехнический техникум»
Программа дифференцированного зачёта №4
по учебной практике ПМ 04 Частично механизированная сварка (наплавка) плавлением различных деталей
по профессии 15.01.05 Сварщик (ручной и частично механизированной сварки (наплавки))
г. Амурск, 2020
СОГЛАСОВАНО Председатель ПЦК Машиностроения _________Е.А. Мартинович ''___'' ____________ 20___г. | УТВЕРЖДАЮ Зам. директора по УПР ______В.Б. Вдовенко ''____''_________20___ г. |
Программа дифференцированного зачета разработана в соответствии Федерального государственного образовательного стандарта по профессии 15.01.05 Сварщик (ручной и частично механизированной сварки (наплавки)) на основе программы учебной практики профессионального модуля ПМ 04 Частично механизированная сварка (наплавка) плавлением различных деталей.
Разработал: мастер производственного обучения Игнатенко Н.Б.
КГБ ПОУ АПТ
682644, г. Амурск, пр. Строителей, 47, тел. (факс) (42142) 3-65-23
E-mail: [email protected]
Пояснительная записка
Программа дифференцированного зачета содержит комплект оценочных средств, предназначенных для оценки образовательных достижений обучающихся, освоивших программу учебной практики профессионального модуля: ПМ 04 Частично механизированная сварка (наплавка) плавлением различных деталей.
Тема, подлежащая проверке:
Тема 2. Техника и технология сварки на полуавтоматических машинах в среде углекислого газа
Промежуточная аттестация проходит в форме дифференцированного зачёта, состоящего из выполнения практического задания согласно чертежу и технологической карты.

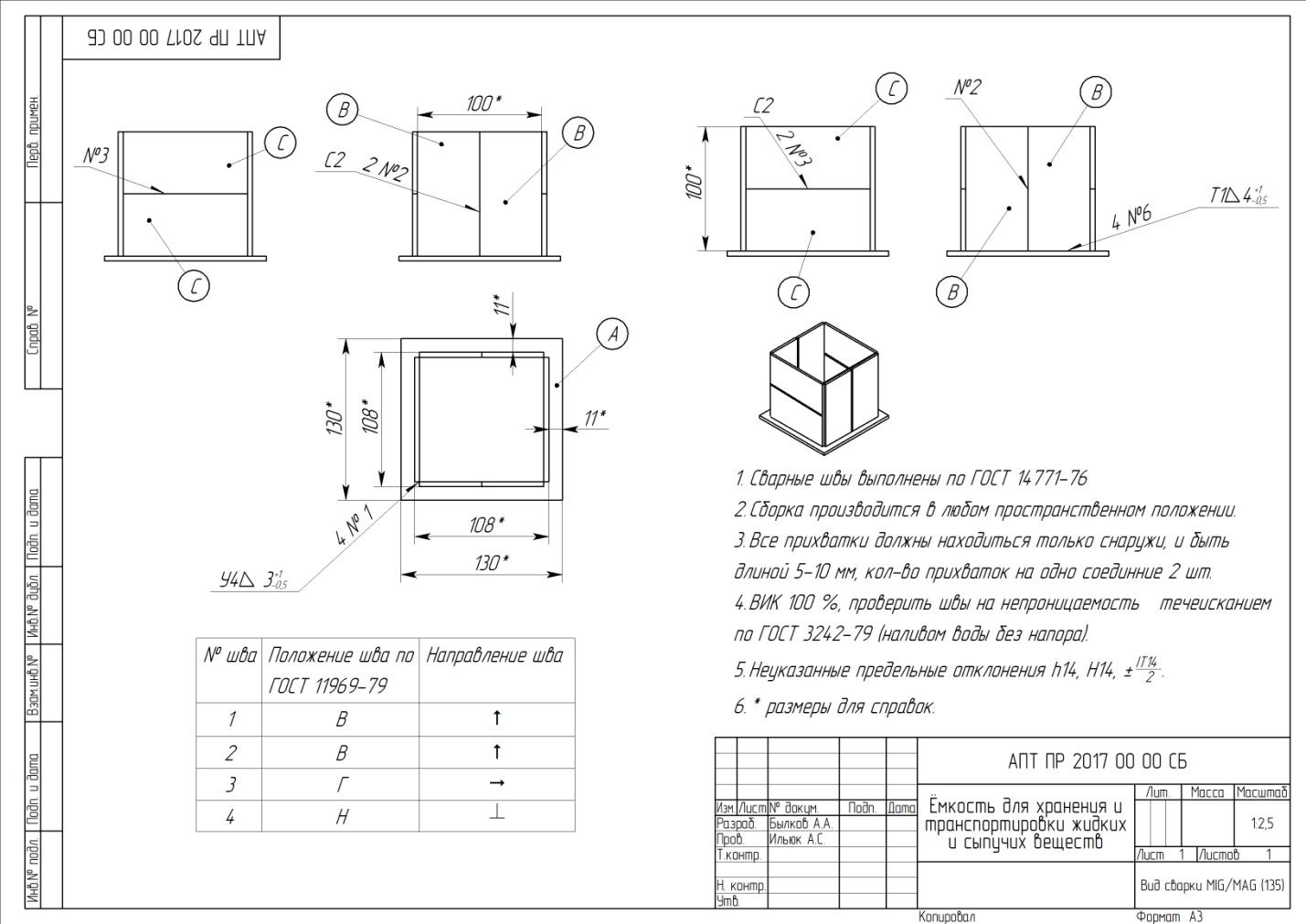

Практическое задание: конструкция - «Емкость для хранения и транспортировки жидких и сыпучих веществ», изготавливается на полуавтоматических машинах в среде углекислого газа и состоит из шести операций:
1. Подготовка деталей конструкции к сварке.
2. Сборка деталей конструкции под сварку .
3. Сварка корпуса конструкции.
4. Зачистка швов.
5. Охрана труда и культура производства.
6. Проверка на герметичность (вода без напора).
Прилагаются критерии оценки каждой операции практического задания.
Итогом промежуточной аттестации является оценка по 5 балльной системе.
Время выполнения практического задания - 6 часов.
Практический опыт, умения и знания, оцениваемые в рамках промежуточной аттестации
С целью овладения указанными видами профессиональной деятельности и соответствующими профессиональными компетенциями обучающиеся, должны в ходе освоения программы учебной практики при изготовлении конструкции - «Емкость для хранения и транспортировки жидких и сыпучих веществ»
иметь практический опыт:
проверки оснащенности сварочного поста частично механизированной сварки (наплавки) плавлением;
проверки работоспособности и исправности оборудования поста частично механизированной сварки (наплавки) плавлением;
проверки наличия заземления сварочного поста частично механизированной сварки (наплавки) плавлением;
подготовки и проверки сварочных материалов для частично механизированной сварки (наплавки);
настройки оборудования для частично механизированной сварки (наплавки) плавлением для выполнения сварки;
выполнения частично механизированной сваркой (наплавкой) плавлением различных деталей и конструкций во всех пространственных положениях сварного шва;
уметь:
проверять работоспособность и исправность оборудования для частично механизированной сварки (наплавки) плавлением;
настраивать сварочное оборудование для частично механизированной сварки (наплавки) плавлением;
выполнять частично механизированную сварку (наплавку) плавлением простых деталей неответственных конструкций в нижнем, вертикальном и горизонтальном пространственном положении сварного шва;
знать:
основные группы и марки материалов, свариваемых частично механизированной сваркой (наплавкой) плавлением;
сварочные (наплавочные) материалы для частично механизированной сварки (наплавки) плавлением;
устройство сварочного и вспомогательного оборудования для частично механизированной сварки (наплавки) плавлением, назначение и условия работы контрольно-измерительных приборов, правила их эксплуатации и область применения;
технику и технологию частично механизированной сварки (наплавки) плавлением для сварки различных деталей и конструкций во всех пространственных положениях сварного шва;
порядок проведения работ по предварительному, сопутствующему (межслойному) подогреву металла;
причины возникновения и меры предупреждения внутренних напряжений и деформаций в свариваемых (наплавляемых) изделиях; причины возникновения дефектов сварных швов, способы их предупреждения и исправления.
Результатом освоения программы учебной практики профессионального модуля является овладение обучающимися видом профессиональной деятельности «частично механизированная сварка (наплавка) плавлением», в том числе профессиональными и общими компетенциями:
Код | Наименование результата обучения |
ПК 4.1. | Выполнять частично механизированную сварку плавлением различных деталей из углеродистых и конструкционных сталей во всех пространственных положениях сварного шва |
ПК 4.2. | Выполнять частично механизированную наплавку различных деталей |
ПК 4.3. | Выполнять частично механизированную сварку плавлением различных деталей из углеродистых и конструкционных сталей во всех пространственных положениях сварного шва |
ОК 1. | Понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес. |
ОК 2. | Организовывать собственную деятельность, исходя из цели и способов ее достижения, определенных руководителем. |
ОК 3. | Анализировать рабочую ситуацию, осуществлять текущий и итоговый контроль, оценку и коррекцию собственной деятельности, нести ответственность за результаты своей работы. |
ОК 4. | Осуществлять поиск информации, необходимой для эффективного выполнения профессиональных задач. |
ОК 5. | Использовать информационно-коммуникационные технологии в профессиональной деятельности. |
ОК 6. | Работать в команде, эффективно общаться с коллегами, руководством, клиентами. |
Технологическая карта
1. Наименование изделия | Емкость для хранения и транспортировки жидких и сыпучих веществ |
2. Способ сварки | Полуавтоматическая сварка |
3. Основной материал | марка стали ст3 |
4. Тип Соединения | С2, Т1, У4 |
5. Способ подготовки кромок | Снять заусенцы, зачистить околошовные зоны от ржавчины, грязи, масла. |
6. Вид разделки кромок | Без разделки |
7. Способ сборки | На прихватки. Сборка стыковых соединений (зазор 1 мм). Сборка боковых стенок согласно чертежу |
8. Требования к прихватке | На одно соединение по 2 шт. протяженность 5-10 мм |
9. Сварочные материалы | сварочная проволока диаметр 1.0 мм, газ СО 2 |
10. Положение шва при сварке | Нижнее, горизонтальное, вертикальное |
11. Сварочное оборудование | полуавтоматы марки: ПДГ-160; MACTERMIG-300; Kempact 323A |
12. Режим сварки | Подбирается сварщиком |
13. Технологические требования к сварке | Зажигание и гашение дуги осуществляется только в сварке, перед гашением дуги заполнить кратер. Швы сварных соединений по окончании сварки зачистить от брызг |
14. Конструктивные элементы швов | По ГОСТ 14771 - 76 |
15. Требования по контролю качества сварного соединения | ВИК -100%.Проверить швы на непроницаемость течеисканием по ГОСТ 3242-79(наливом воды без напора) |
КРИТЕРИИ ОЦЕНКИ
Выполнения практического задания дифференцированного зачёта
в группе № 215- СВ курс 2.
Профессия по перечню профессии: 15.01.05 Сварщик (ручной и частично механизированной сварки (наплавки))
ПМ 04 Частично механизированная сварка (наплавка) плавлением различных деталей.
Тема 2. Техника и технология сварки на полуавтоматических машинах в среде углекислого газа
Наименование работы: Конструкция - «Емкость для хранения и транспортировки жидких и сыпучих веществ»
№ п/п | Операции и приемы (учебные элементы) | Требования к выполнению Оценка |
5 | 4 | 3 | 2 |
1 | 2 | 3 | 4 | 5 | 6 |
1 | Подготовка деталей конструкции к сварке | Поверхность деталей конструкции зачищена от ржавчины и окалины до металлического блеска, заусенцы сняты | Недостаточно зачищена поверхность деталей конструкции, имеются следы ржавчины, заусенцы сняты | Наличие заусенец и не зачищенных участков на деталях конструкции, имеются следы ржавчины | Подготовка поверхности деталей конструкции не произведена |
2 | Сборка деталей конструкции под сварку | | | | |
3 | Дефекты: | | | | |
3.1.1 | Подрез | Отсутствие подрезов | Наличие единичных подрезов на одном шве | Наличие единичных подрезов на двух швах | Наличие сплошного подреза вдоль оси двух швов |
3.1.2 | Поры | Отсутствие пор | Единичные поры | Множественные поры | Шлаковые включения и поры |
3.1.3 | Наплывы | Отсутствие наплывов | Единичные наплывы | Множественные наплывы | Наплывы по всей длине шва |
3.1.4 | Прямолинейность шва и равномерность по ширине и высоте шва | Выдержана прямолинейность и равномерность по ширине и высоте шва | Выдержана прямолинейность шва, несущественные отклонения по высоте и ширине | Несущественные отклонения параметров шва по прямолинейности, высоте и ширине | Существенные отклонения параметров шва по прямолинейности, высоте и ширине |
3.1.5 | Начало и окончание шва | Есть начало и окончание шва | Некачественно выполнение начала или окончания шва с самостоятельным исправлением | Нет начала или окончания шва | Нет начала и окончания шва |
3.1.6 | Не заваренные кратеры | Отсутствие не заваренных кратеров | Наличие не заваренного кратера, исправленного самостоятельно | Наличие одного не заваренного кратера | Наличие нескольких не заваренных кратеров |
4 | Зачистка швов | Произведена зачистка всех швов | Не достаточно произведена зачистка околошовной зоны | Наличие шлаковых включений в швах | Не произведена зачистка всех швов |
5 | ВИК -100%.Проверка швов на непроницаемость течеисканием по ГОСТ 3242-79(наливом воды без напора) | Нет течи швов | Единичное мокрение шва | Два мокрения шва | Три и более мокрения шва |
6 | ТБ и культура производства | Наличие и использование индивидуальных средств защиты. Произведено отключение сварочного аппарата от сети во время перерыва. Организация рабочего места без замечаний | Наличие и использование индивидуальных средств защиты. Произведено отключение сварочного аппарата от сети во время перерыва. Незначительные замечания по организации рабочего места | Отсутствие защитных очков при зачистке швов. Замечания по организации рабочего места | Грубые нарушения ТБ и КП |
