Проект" Электропаяльник нового поколения"

Нажмите, чтобы узнать подробности

Проект выполнен учеником 9 класса. Создание паяльника реально даже для начинающего техника!

Просмотр содержимого документа
«Проект" Электропаяльник нового поколения"»

Творческий проект по теме: «Электропаяльник нового поколения»

Ученика 9 «А» класса

МБОУ СОШ №8

Камкова Богдана Викторовича





2014г.

Руководитель: Иванов В.И

Введение.


Поводом для выбора этой темы меня побудило желание облегчить работу с различного типа радиодеталями. Сам я увлекаюсь робототехникой порядка 5 лет. Очень часто мне приходится работать с платами, а так как некоторые детали для них либо редко найти, либо дорого купить я распаиваю старые. И в основном детали сложно выпаять за счет того, что у них много ножек, и прогреть их обычным паяльником довольно сложно. Для этого мною был собран данный агрегат, равномерно прогревающий равномерно квадратную площадь до 300 °!


Основная часть.


Цель работы:

-создание трансформатора на 12V

-создание платы регуляции мощности

-создание нагревающей головки

Гипотеза:

Предполагается, что создание паяльника реально даже для начинающего техника.
















ГЛАВА 1

Создание трансформатора


Как было показано на схеме регулятора температуры, трансформатор должен был подавать 12V и 8A. Для создания данного трансформатора мне понадобилось:

- 1 ферромагнитное кольцо

- 5 метров медной проволоки

- ткань, промазанная воском

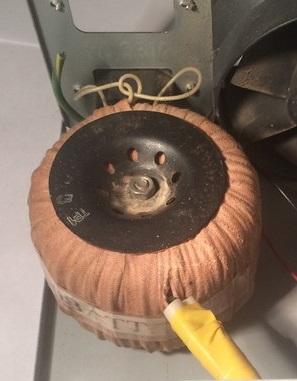

Медная проволока обматывалась вокруг ферромагнитного кольца и закрывалась тканью с воском. Потом ткань нагревалась, воск таял и впоследствии застывал. В итоге получился такой трансформатор:

ГЛАВА 2

Создание платы регуляции мощности

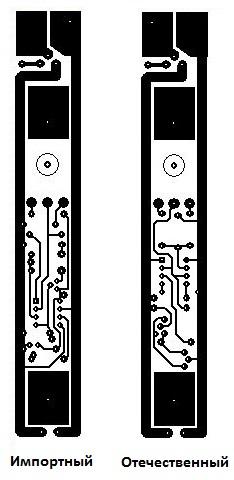

Существовало два варианта печатных плат:

Первая на импортный шим контроллер UC3843.

Вторая на отечественный 1006ВИ.

Мною же был выбран импортный контроллер за счет того , что его было легко найти в любом магазине за 20 рублей. Отечественный найти было достаточно сложно, т.к этот шим давно не выпускался.

Остальные детали на плату были сняты со старых блоков питания, радио и аудио проигрывателей.

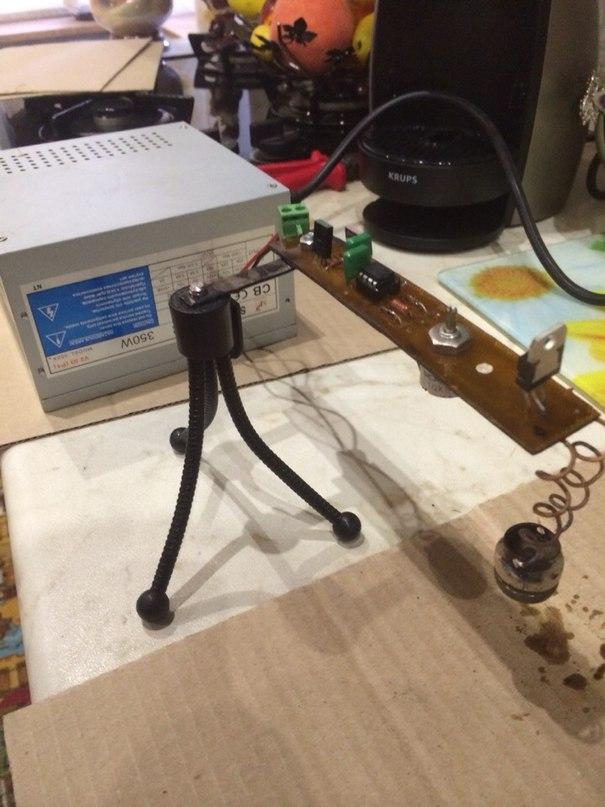

В итоге получилась вот такая плата:

ГЛАВА 3

Создание нагревающей головки


Передо мной стоял выбор: «Из чего же сделать головку?»

Было два варианта:

-сделать ее из лазера с CD/DVD привода

-сделать из автомобильного прикуривателя

Для решения данной задачи я отправился на ближайший радиорынок и обнаружил, что лазер на CD/DVD стоит порядка 200-300 рублей при том что автомобильный прикуриватель всего 15 рублей!

Выбор мой был очевиден. Далее, разобрав нагревательную часть

я отрезал данную часть от от ее корпуса.

После этого я присоединил положительный и отрицательный выводы головки к плате тем самым окончательно завершив оснащение технической части данного изобретения.















ГЛАВА 4

Создание корпуса


На данном этапе я очень долго колебался, не зная, из какого материала сделать корпус?

Ответ пришел неожиданно когда я наткнулся на старый блок питания от компьютера. В нем давно уже не было ничего рабочего. Это была обычная пустая металлическая коробка.

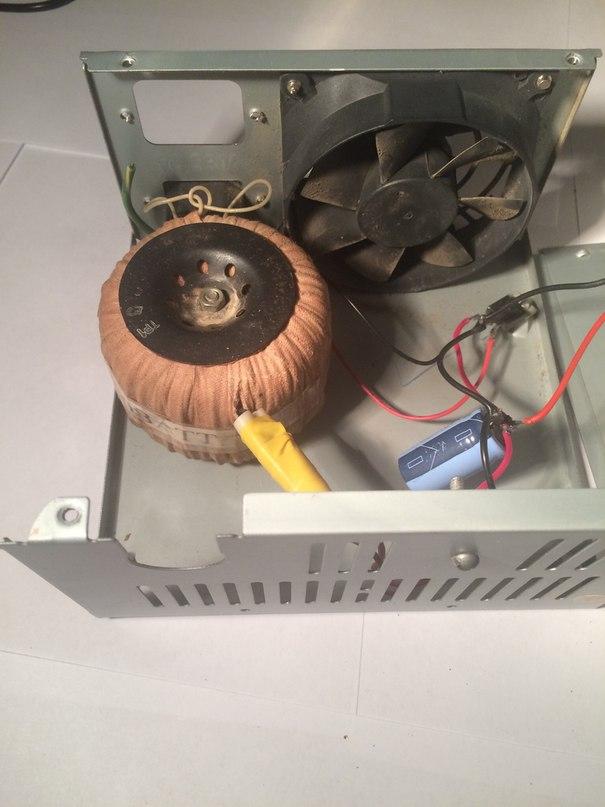

Я расположил все части конструкции в нем так:


Диодный мост находился напротив вентилятора, тем самым охлаждаясь автоматически. Также мною был добавлен конденсатор на 2200mah 16v для того чтобы любые скачки напряжения выпрямлялись им и не давали сгореть биполярному транзистору IRFZ44 чувствительному к любым скачкам напряжения.

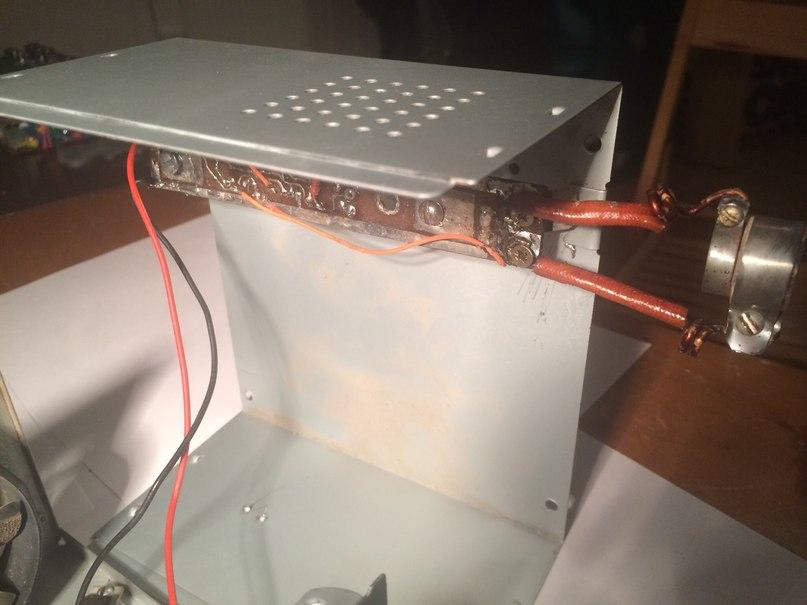

Изначально планировалось сделать головку монолитной с корпусом, но потом этот вариант отпал, т.к нагреваясь, головка нагревала и корпус , тем самым отпаиваясь от платы. Для решения данной проблемы она была вынесена вне корпуса на двух медных проволоках диаметром в 2мм с закрученными на конце радиаторами. Также на них были надеты тканевые трубки в воске, которые оберегали их от короткого замыкания.


Вид изнутри:

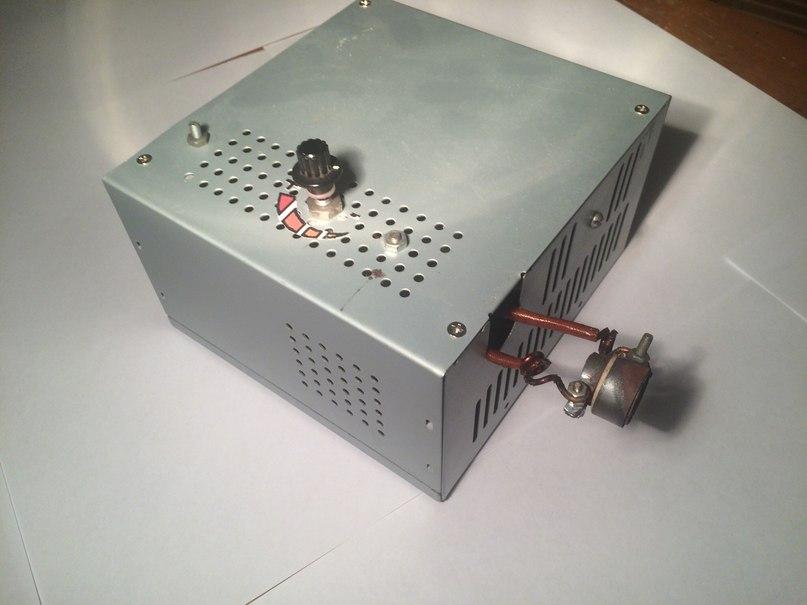

ИТОГИ ПРОВЕДЕННОЙ РАБОТЫ:



Что же вышло из проведенной мною работы?

Во-первых, мы получили электропаяльник всего за 35 рублей! Это очень маленькая цена даже для самого обычного паяльника при том, что они стоят порядка 150-200 рублей.

Во-вторых, мы облегчаем себе работу и экономим свое драгоценное время, ведь выпаивание микросхемы на 40 ножек раньше у меня занимало порядка часа т.к было нереально прогреть все ножки одновременно, а с помощью паяльника это можно ускорить всего до 1,5-2 минут!

Из этого всего я могу считать, что данный паяльник вполне реально собрать в домашних условиях если вы начинающий техник.












Отдельно хотелось бы поблагодарить моего преподавателя СЮТ кружка робототехники-Барышева Е.В.
