ПРОЕКТ"ПЕРИЛА" ПАС 2016

Разработка технологического процесса сборки-сварки сварочной единицы «Пирила» и ее изготовление.

Выполнили студенты Группы СВ-112

4 курса

Кузин Рудольф

Мусинов Дмитрий

Сыроватский Денис

Руководители проекта:

Ромашкин А.В.

Киселева Е.Е.

Шувалова А.А.

Введение

• С целью предотвращения травматизма, в холодное время года, руководство колледжа поставила перед нами задачи:
• 1.Разработать технологический процесс на изготовления сварной конструкции «перила».
• 2.По технологическому процессу выполнить данное изделие.
• 3. Произвести монтаж изделия.

Цели и задачи проекта

Цель проекта - закрепление, систематизация, расширение теоретических знаний и приобретение практических навыков в вопросах проектирования технологического процесса сборки ,сварки и изготовления изделия «Перила»

Задача проекта - практические решения вопросов применительно к изготовлению и монтажу, конкретной сварной конструкции.

Этапы проекта

• Разработка технологического процесса
• Разработка сборочного чертежа ( в программе «КОМПАС»)
• Выбор и обоснование сварочного материала
• Выбор сварочного оборудования
• Сборка конструкции
• Рихтовка
• Окраска
• Монтаж сварной конструкции

Фото с элементами тех процесса

Сборочный чертеж сварной конструкции.

Выбор и обоснование сварочного  материала

При РДС покрытыми электродами в качестве сварочных материалов применяются стальные плавящиеся покрытые электроды.

При изготовлении сварной конструкции «Перила» рекомендуется применение электродов типа Э46 марки МР-3 по ГОСТ 9467-75.

Механические свойства и химический состав наплавленного металла и металла шва, полученного электродом типа Э46по ГОСТ 9467-75

Характеристика электрода типа Э46

Электрод

Тип

Э46

Тип электрода

Коэффициент наплавки α н г/(А*ч)

Марка

Механические свойства при нормальной температуре

МР-3

Род тока, полярность

Основные назначения электрода

3-4

Металл шва или наплавленный металл

=(ОП),-

σ в МПа

Э46

Ответственные сварные конструкции из малоуглеродистой стали

не менее

δ 5%

Сварное соединение при dэ

460

Содержание в наплавленном металле % (по массе)

КСИ, N

σ в α загиба

18

МПа рад град)

0,8

S

460 2,6 (150)

P

не более

0,040

0,045

Выбор сварочного оборудования

При изготовлении сварной конструкции рекомендуется применение источника питания постоянного тока – выпрямителя типа ВД-306.

Технические характеристики выпрямителя ВД-306

Выпрямитель

Номинальный сварочный ток

Номинальное рабочее напряжение

Пределы регулирования тока

К.п.д.

Первичная мощность

Габариты

Масса

Единицы измерения

ВД-306

А

В

А

%

кВА

мм

кг

315

33

45-315

72

21

785*780*795

164

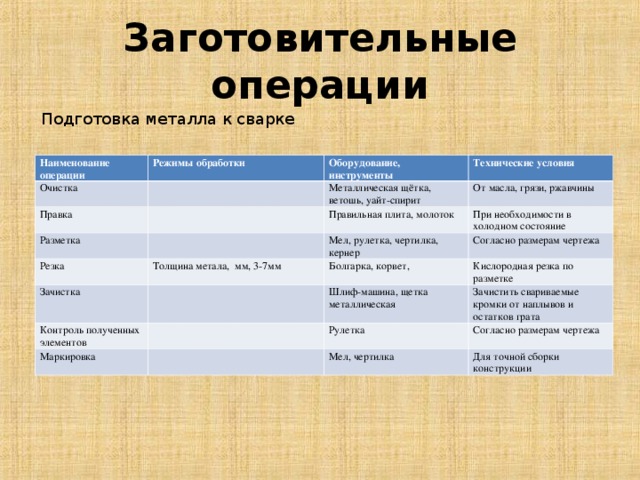

Заготовительные операции

Подготовка металла к сварке

Наименование операции

Режимы обработки

Очистка

Оборудование, инструменты

Правка

Разметка

Технические условия

Металлическая щётка, ветошь, уайт-спирит

От масла, грязи, ржавчины

Резка

Правильная плита, молоток

Мел, рулетка, чертилка, кернер

При необходимости в холодном состояние

Толщина метала, мм, 3-7мм

Зачистка

Согласно размерам чертежа

Болгарка, корвет,

Контроль полученных элементов

Маркировка

Кислородная резка по разметке

Шлиф-машина, щетка металлическая

Зачистить свариваемые кромки от наплывов и остатков грата

Рулетка

Согласно размерам чертежа

Мел, чертилка

Для точной сборки конструкции

Выбор и обоснование способа сварки

Так как сварная конструкция «Перила» изготавливаются из стали марки СТ3 по ГОСТ 380-88, то из первой группы можно рекомендовать следующий способ сварки: РДС покрытыми электродами.

слайд

Контроль качества сварных соединений

Методы контроля качества сварных соединений разделены на две основные группы:

• Методы контроля без разрушения образцов или изделий – неразрушающий контроль;
• Методы контроля без разрушения образцов или изделий – неразрушающий контроль;

• Методы контроля с разрушением образцов или производственных стыков – разрушающий контроль.
• Методы контроля с разрушением образцов или производственных стыков – разрушающий контроль.

Контроль качества сварной конструкции «Перила» производили внешним осмотром и обмером.

Монтаж конструкции

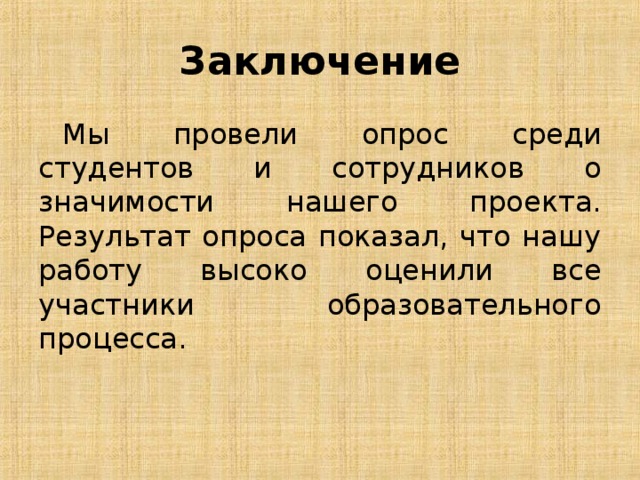

Заключение

Мы провели опрос среди студентов и сотрудников о значимости нашего проекта. Результат опроса показал, что нашу работу высоко оценили все участники образовательного процесса.

Спасибо за внимание 
