Производство электроэнергии.

" Нет стремления более естественного, чем стремление к знанию."

М.Монтень.

КИТ 2013 .

Чуфенёва Н.И.

вторник, 28 Март, 2023

В оглавление

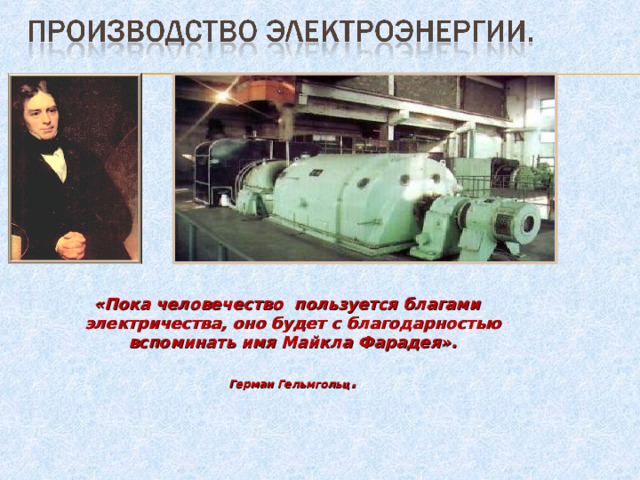

«Пока человечество пользуется благами электричества, оно будет с благодарностью вспоминать имя Майкла Фарадея».

Герман Гельмгольц .

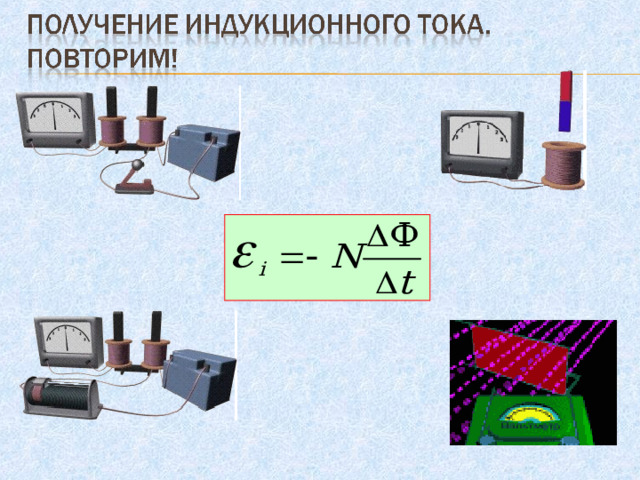

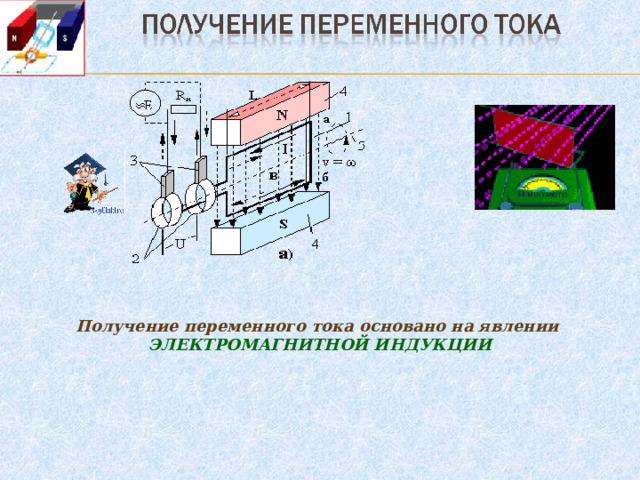

Получение переменного тока основано на явлении

ЭЛЕК Т РОМАГНИТН ОЙ ИНДУКЦИ И

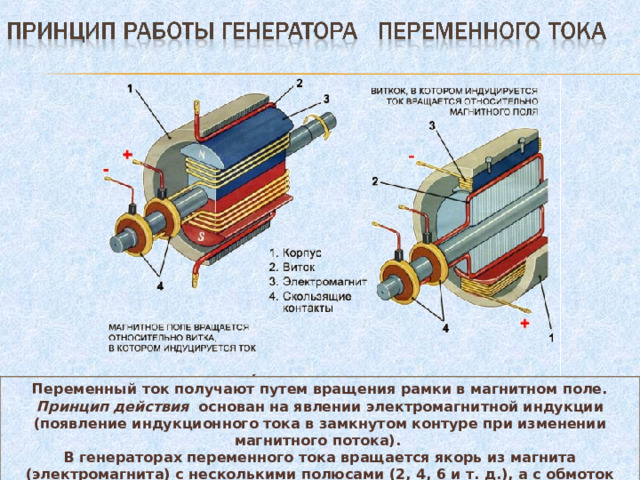

Переменный ток получают путем вращения рамки в магнитном поле. Принцип действия   основан на явлении электромагнитной индукции (появление индукционного тока в замкнутом контуре при изменении магнитного потока).

В генераторах переменного тока вращается якорь из магнита (электромагнита) с несколькими полюсами (2, 4, 6 и т. д.), а с обмоток статора снимается переменное напряжение.

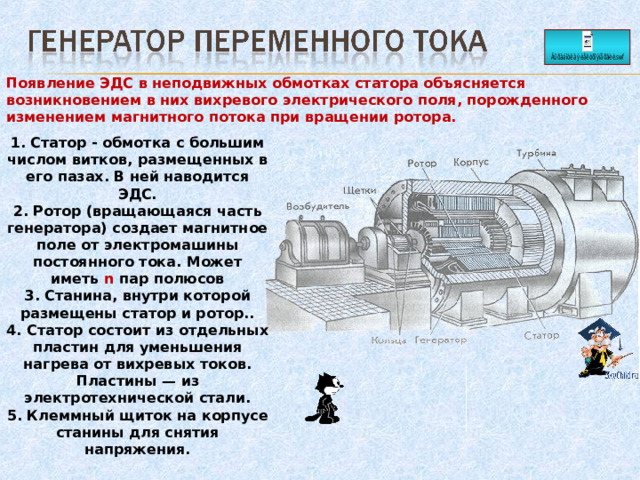

Появление ЭДС в неподвижных обмотках статора объясняется возникновением в них вихревого электрического поля, порожденного изменением магнитного потока при вращении ротора.

1. Статор - обмотка с большим числом витков, размещенных в его пазах. В ней наводится ЭДС.

2. Ротор (вращающаяся часть генератора) создает магнитное поле от электромашины постоянного тока. Может иметь n пар полюсов

3. Станина, внутри которой размещены статор и ротор..

4. Статор состоит из отдельных пластин для уменьшения нагрева от вихревых токов. Пластины — из электротехнической стали.

5. Клеммный щиток на корпусе станины для снятия напряжения.

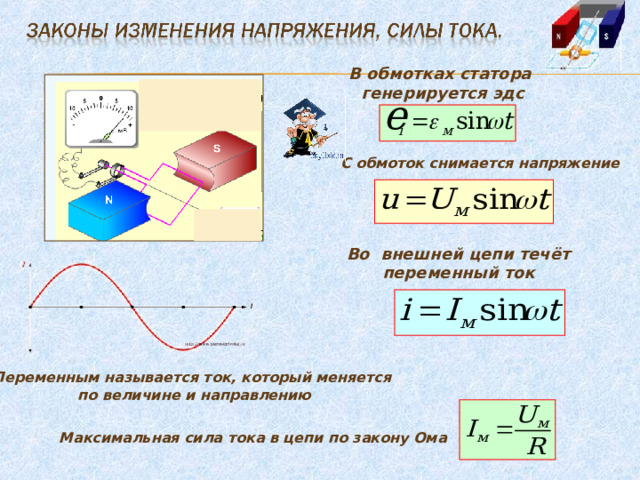

В обмотках статора

генерируется эдс

С обмоток снимается напряжение

Во внешней цепи течёт

переменный ток

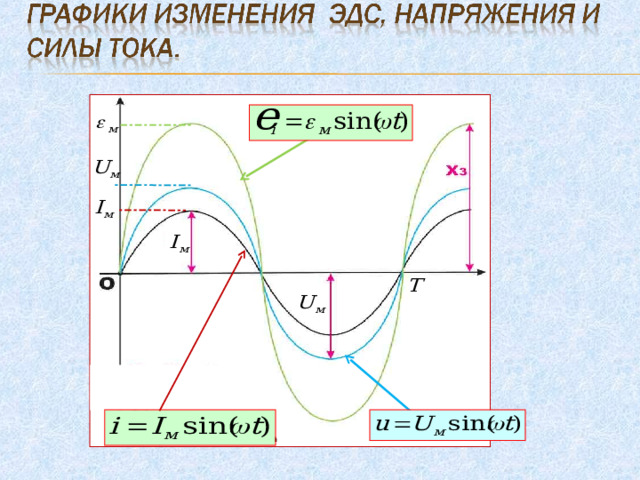

Переменным называется ток, который меняется

по величине и направлению

Максимальная сила тока в цепи по закону Ома

тока

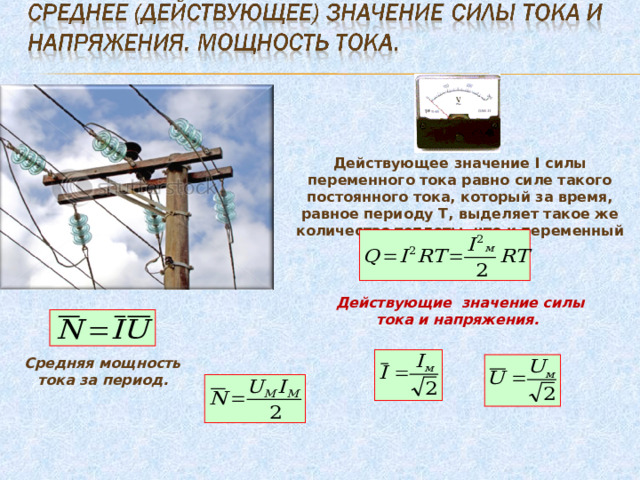

Действующее значение I силы переменного тока равно силе такого постоянного тока, который за время, равное периоду T, выделяет такое же количество теплоты, что и переменный ток:

Действующие значение силы тока и напряжения.

Средняя мощность тока за период.

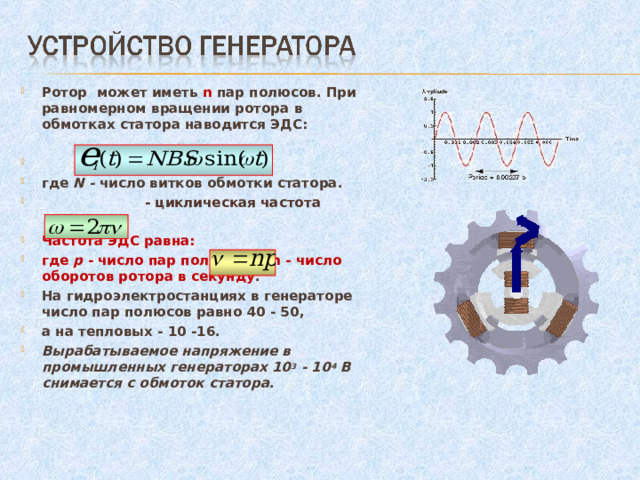

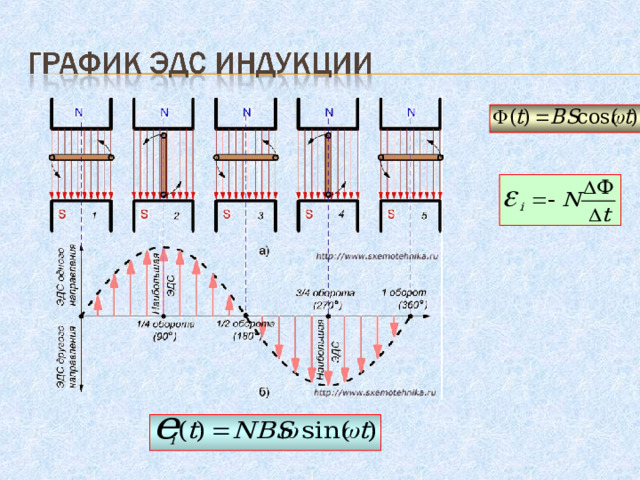

• Ротор может иметь n пар полюсов. При равномерном вращении ротора в обмотках статора наводится ЭДС:
• где N - число витков обмотки статора.
• - циклическая частота
• Частота ЭДС равна:
• где р - число пар полюсов, а n - число оборотов ротора в секунду .

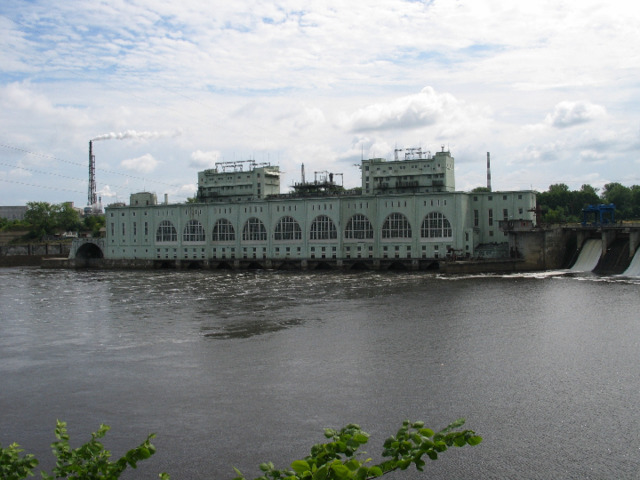

• На гидроэлектростанциях в генераторе число пар полюсов равно 40 - 50,
• а на тепловых - 10 -16.
• Вырабатываемое напряжение в промышленных генераторах 10 3 - 10 4 В снимается с обмоток статора .

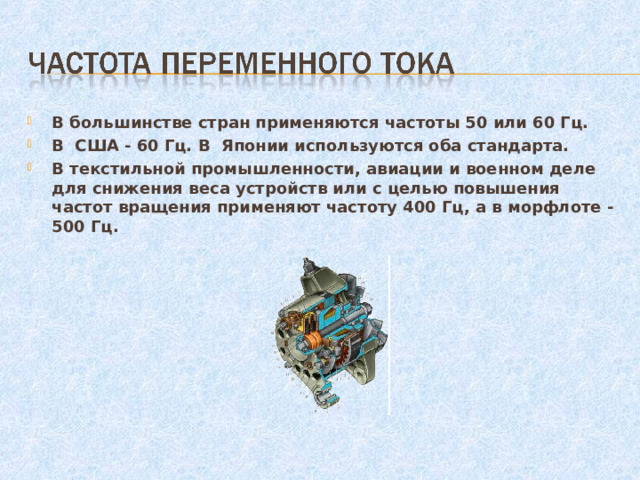

• В большинстве стран применяются частоты 50 или 60 Гц.
• В США - 60 Гц. В Японии используются оба стандарта.
• В текстильной промышленности, авиации и военном деле для снижения веса устройств или с целью повышения частот вращения применяют частоту 400 Гц, а в морфлоте - 500 Гц.

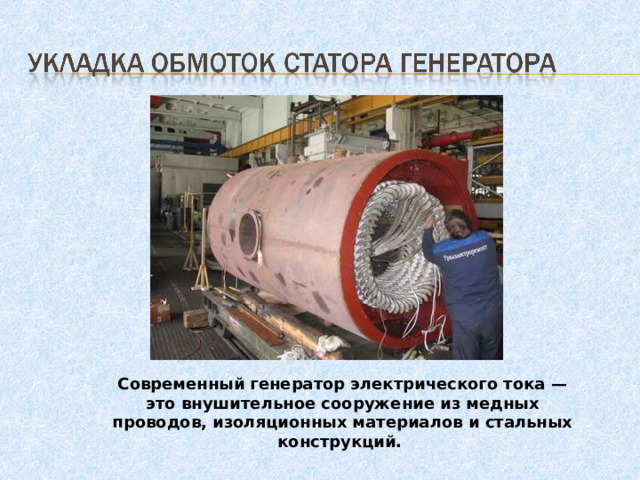

Современный генератор электрического тока — это внушительное сооружение из медных проводов, изоляционных материалов и стальных конструкций.

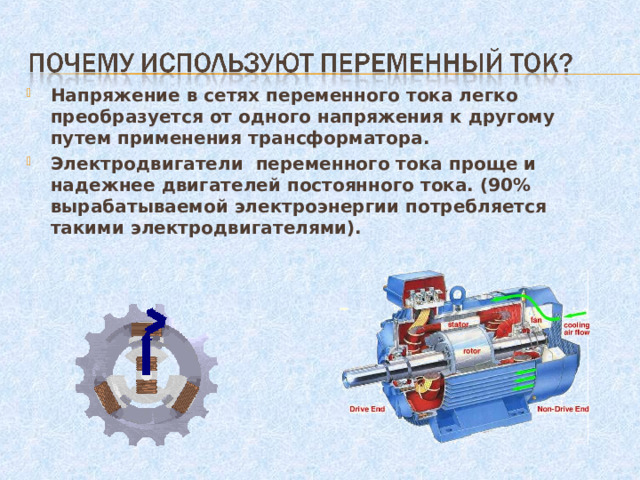

• Напряжение в сетях переменного тока легко преобразуется от одного напряжения к другому путем применения трансформатора.
• Электродвигатели переменного тока проще и надежнее двигателей постоянного тока. (90% вырабатываемой электроэнергии потребляется такими электродвигателями).
