"Производство и передачи электроэнергии"

«Передача электроэнергии. Трансформаторы»

МБОУ Богородицкая СШ

Учитель физики Шанова В Н

Q ↓ R = 𝝆 ↓ = R ↓ " width="640"

Электроэнергию передают под высоким напряжением. Это позволяет многократно уменьшить тепловые потери в линиях электропередач .

Почему электроэнергию передают под высоким напряжением?!

Q = I 2 Rt – Закон Джоуля – Ленца

I ↓ R ↓= Q ↓

R =

𝝆 ↓ = R ↓

U ↑ Чтобы уменьшить силу тока, сохранив передаваемую мощность, нужно повысить напряжение = уменьшение тепловых потерь. " width="640"

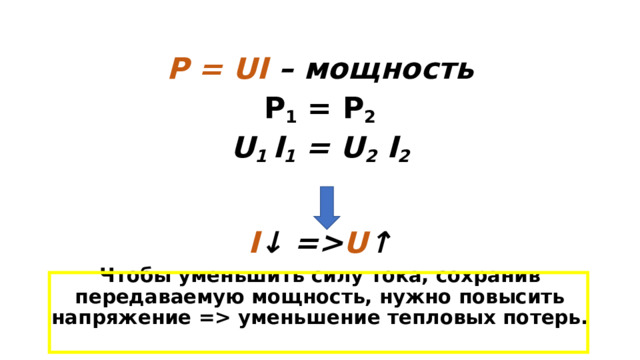

P = UI – мощность

P 1 = P 2

U 1 I 1 = U 2 I 2

I ↓ = U ↑

Чтобы уменьшить силу тока, сохранив передаваемую мощность, нужно повысить напряжение = уменьшение тепловых потерь.

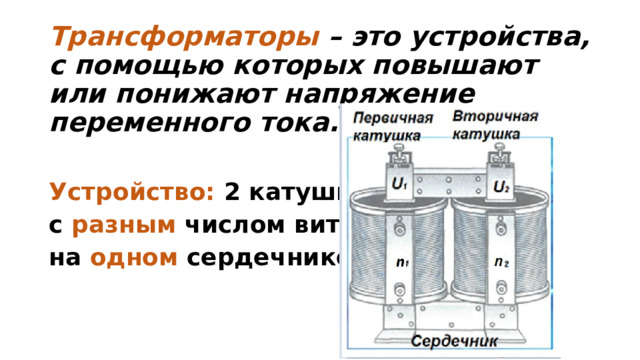

Трансформаторы – это устройства, с помощью которых повышают или понижают напряжение переменного тока.

Устройство: 2 катушки

с разным числом витков

на одном сердечнике.

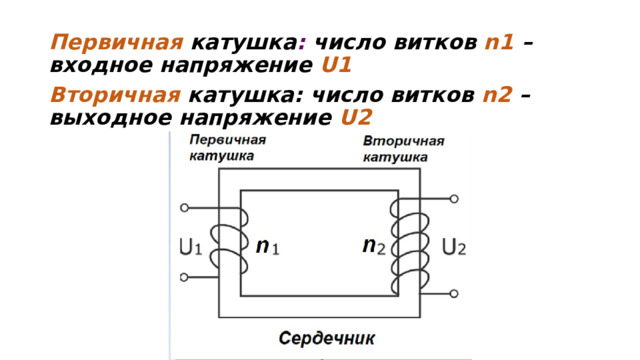

Первичная катушка : число витков n1 – входное напряжение U1

Вторичная катушка: число витков n2 – выходное напряжение U2

n 1 или U 2 U 1 , то трансформатор повышающий Если n 2 1 или U 2 U 1 , то трансформатор понижающий = К " width="640"

Если n 2 n 1 или U 2 U 1 , то трансформатор повышающий

Если n 2 1 или U 2 U 1 , то трансформатор понижающий

= К

Павел Николаевич Яблочков (1847 - 1894) русский   электротехник , военный  инженер , изобретатель и предприниматель

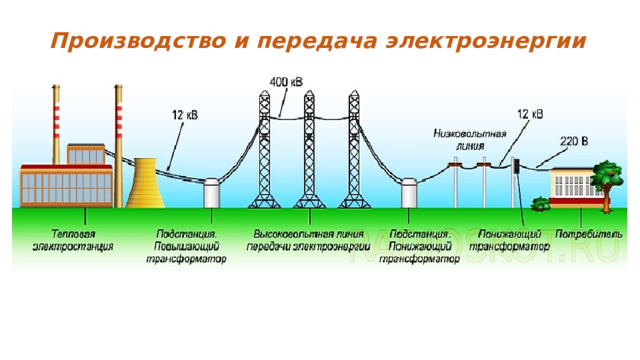

Производство и передача электроэнергии

Задачи

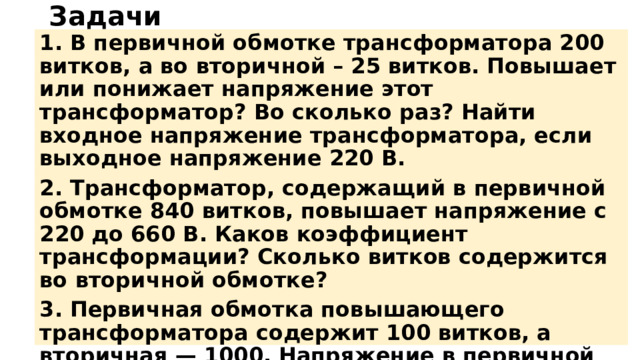

1. В первичной обмотке трансформатора 200 витков, а во вторичной – 25 витков. Повышает или понижает напряжение этот трансформатор? Во сколько раз? Найти входное напряжение трансформатора, если выходное напряжение 220 В.

2. Трансформатор, содержащий в первичной обмотке 840 витков, повышает напряжение с 220 до 660 В. Каков коэффициент трансформации? Сколько витков содержится во вторичной обмотке?

3. Первичная обмотка повышающего трансформатора содержит 100 витков, а вторичная — 1000. Напряжение в первичной цепи 120 В. Каково напряжение во вторичной цепи, если потерь энергии нет?
