Простые механизмы.Рычаг

Составитель: Бычкова Т.В., учитель

МБОУ СОШ №3 с.Хороль Приморский край

Простые механизмы

С незапамятных времен человек использует для совершения механической работы различные приспособления

Тяжелый предмет, который невозможно

передвинуть непосредственно, сдвигают с

места при помощи длинной палки - рычага

С помощью рычагов в Древнем Египте

передвигали и поднимали на большую

высоту тяжелые каменные плиты

Во многих случаях, вместо того чтобы поднимать тяжелый

груз на некоторую высоту

его вкатывают или втаскивают на ту же высоту по

наклонной плоскости

или поднимают

и помощью блоков

Приспособления, служащие для преобразования силы, называют механизмами

К простым механизмам относятся: рычаг и его

разновидности – блок , ворот ; наклонная плоскость и

ее разновидности – клин , винт

Рычаг

Рычаг представляет собой твердое тело, которое может вращаться вокруг неподвижной опоры

Разновидности

блок

ворот

Назначение – получить выигрыш в силе

При помощи рычага можно поднять такой тяжелый груз,

который без рычага поднять нельзя

1

2

РЫЧАГ ПЕРВОГО РОДА

На рисунке 1 изображен рычаг, ось

вращения О (точка опоры) расположена

между точками приложения сил А и В.

На рисунке 2 показана схема этого рычага.

Обе силы F1 и F2, действующие на рычаг,

направлены в одну сторону

Кратчайшее расстояние между точкой

опоры и прямой, вдоль которой действует на рычаг сила, называется плечом силы

Чтобы найти плечо силы, надо из точки опоры опустить перпендикуляр на

линию действия силы

РЫЧАГ ВТОРОГО РОДА

точки приложения сил находятся по одну сторону от точки опоры

Пример рычага второго рода

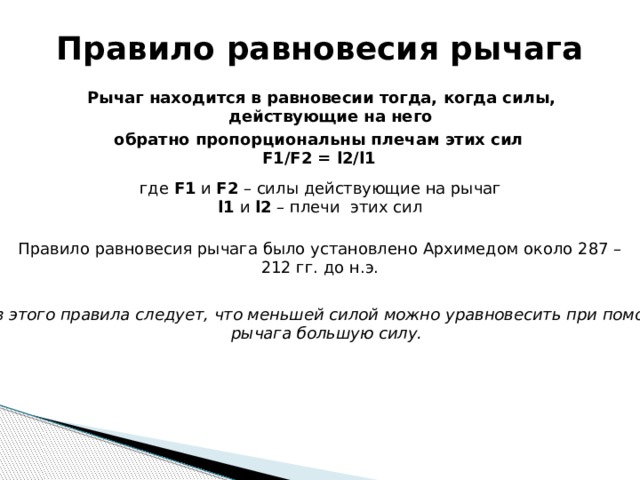

Правило равновесия рычага

Рычаг находится в равновесии тогда, когда силы, действующие на него

обратно пропорциональны плечам этих сил

F1/F2 = l2/l1

где F1 и F2 – силы действующие на рычаг

l1 и l2 – плечи этих сил

Правило равновесия рычага было установлено Архимедом около 287 – 212 гг. до н.э.

Из этого правила следует, что меньшей силой можно уравновесить при помощи

рычага большую силу.

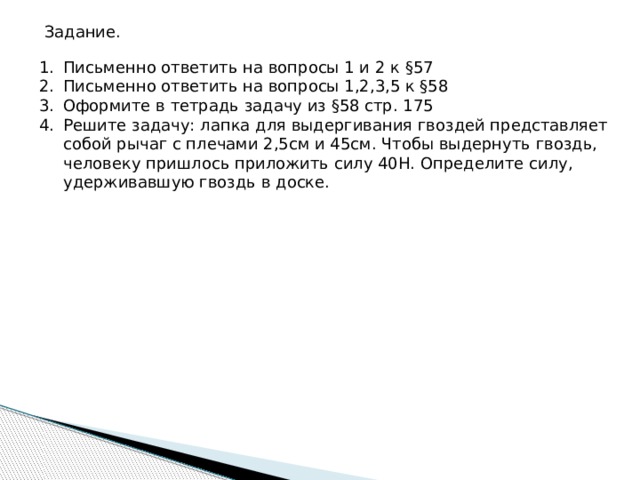

Задание.

• Письменно ответить на вопросы 1 и 2 к §57
• Письменно ответить на вопросы 1,2,3,5 к §58
• Оформите в тетрадь задачу из §58 стр. 175
• Решите задачу: лапка для выдергивания гвоздей представляет собой рычаг с плечами 2,5см и 45см. Чтобы выдернуть гвоздь, человеку пришлось приложить силу 40Н. Определите силу, удерживавшую гвоздь в доске.

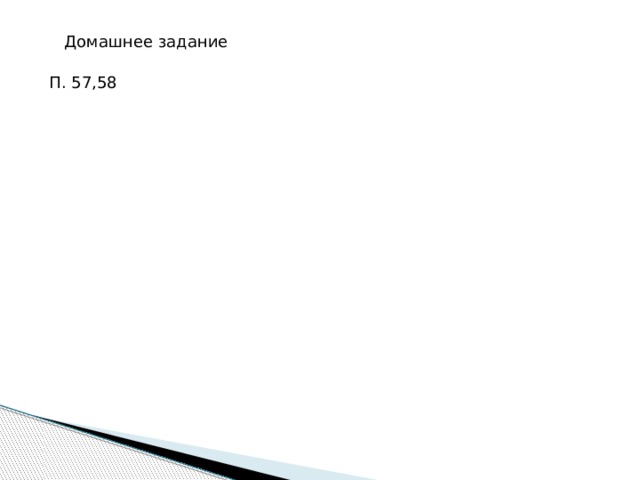

Домашнее задание

П. 57,58

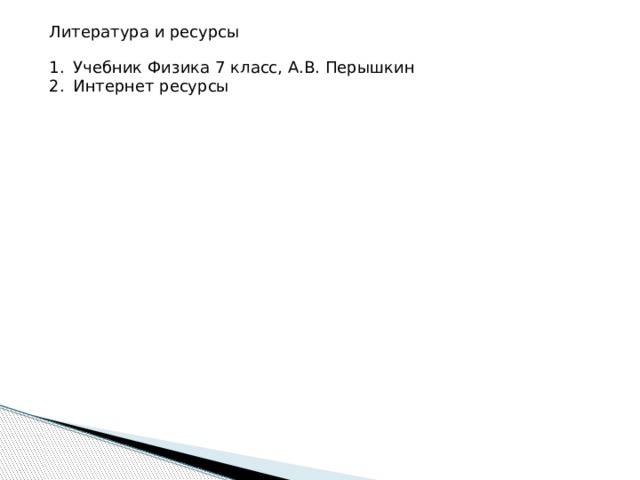

Литература и ресурсы

• Учебник Физика 7 класс, А.В. Перышкин
• Интернет ресурсы
