«Простые механизмы.Подъемный механизм. Простые механизмы в быту.»
Простые механизмы. Подъемный механизм. Простые механизмы в быту
Выполнила учитель технологии фёдорова О.М
С самой древности человек пытается облегчить свой труд. Для этого он применяет различные приспособления.
- Что собой представляют простейшие механизмы?
- Какие существуют разновидности этих приспособлений?
- Чем отличаются простые и сложные механизмы?
Простые механизмы (от греч. "машина, орудие") – устройства, дающие выигрыш в силе.
Некоторые из этих приспособлений появились в самой древности.
Простые механизмы могут являться самостоятельными устройствами либо быть элементами более сложных агрегатов.
В зависимости от типа конструкции определяется и сфера применения того или иного приспособления. Использование простых механизмов существенно облегчает человеческую деятельность. Такие устройства дают выигрыш в силе.
Клин, который вбивается в полено, обладает большей силой, чем сам удар по приспособлению. Поэтому дерево быстро распирает в разные стороны. Вместе с этим, удар на клин приходится сверху вниз, а части полена раздвигаются в стороны. То есть в данном случае происходит еще и преобразование в направлении движения
Простые механизмы.
Существует несколько видов приспособлений:
а) винт применяется в шурупах, как сверло в отбойных молотках, дрелях; может служить и как подъемный механизм (Архимедов винт);

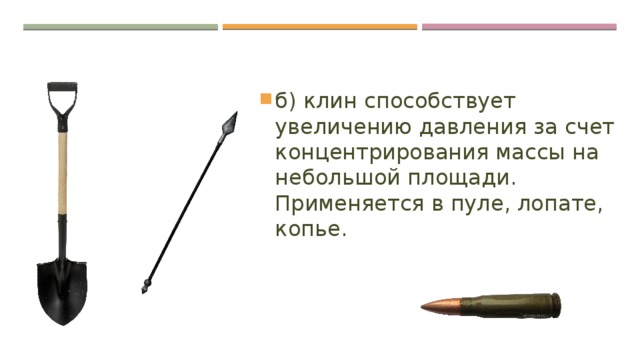

- б) клин способствует увеличению давления за счет концентрирования массы на небольшой площади. Применяется в пуле, лопате, копье.
Рычаг – приспособление, описанное Архимедом. Может выступать как спусковой крючок, выключатель.
- ворот применяется для ременной передачи и поднятия воды из колодца.

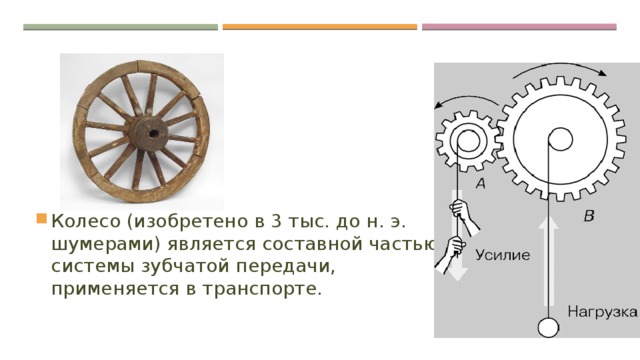

- Колесо (изобретено в 3 тыс. до н. э. шумерами) является составной частью системы зубчатой передачи, применяется в транспорте.

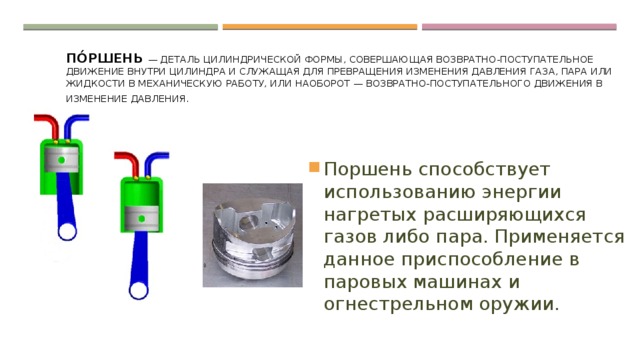

По́ршень — деталь цилиндрической формы, совершающая возвратно-поступательное движение внутри цилиндра и служащая для превращения изменения давления газа, пара или жидкости в механическую работу, или наоборот — возвратно-поступательного движения в изменение давления. .
- Поршень способствует использованию энергии нагретых расширяющихся газов либо пара. Применяется данное приспособление в паровых машинах и огнестрельном оружии.
Ворот
- Это приспособление представляет собой барабан (цилиндр), к которому прикрепляется рукоятка. Как правило, его применяли как подъемный механизм для поднятия воды из колодца. Тот выигрыш в силе, какой получается при использовании ворота, определяется отношением радиуса той окружности, по которой совершается движение рукоятки, к радиусу цилиндра (барабана), на который наматывается веревка. К современному типу ворота относится лебедка. Это приспособление представляет собой систему, включающую цилиндр и два зубчатых колеса разного радиуса. Выигрыш в силе, который в общем дает лебедка, определяют совокупным действием двух воротов. Современные устройства дают выигрыш в сорок-сто раз.
Наклонная плоскость
- Этот простой механизм также часто применяют при подъеме тяжелых тел. Выигрыш в силе определяют отношением длины самого приспособления к его высоте при условии малого трения. Зачастую, для создания большой силы (например, для работы ледокола или для колки дров) используют вид наклонной плоскости – клин. Его действие основывается на том, что при большом усилии в направлении обуха формируются большие силы, перпендикулярные боковым поверхностям устройства. Еще одной разновидностью наклонной плоскости является винт. Так же как и клин, это устройство способно менять направление либо числовое значение прилагаемой силы.
Простые механизмы. Рычаг
- Это твердое тело, способное вращаться вокруг опоры (неподвижной). Наименьшее расстояние, которое разделяет точку опоры и прямую, вдоль которой воздействует сила на рычаг, называется плечом силы. Чтобы его найти, следует опустить перпендикуляр из точки опоры на линию действия усилия. Длина данного перпендикуляра и будет являться плечом. F1 и F2 – действующие на рычаг силы. Плечи, действующие на устройство – L1 и L2. Рычаг тогда находится в равновесии, когда действующие на него силы обратно пропорциональны плечам. Данное правило можно представить в виде формулы: F1 / F2 = L1 / L2. Этот принцип был установлен Архимедом. Данное правило показывает, что большую силу при помощи рычага можно уравновесить меньшей. Сила, приложенная к одному плечу, во столько раз больше той, что приложена к другому, во сколько одно плечо больше второго.
Как применяет приспособления человек сегодня?
- Весьма распространены простые механизмы в быту. Так, достаточно сложно было бы открыть водопроводный кран, если бы не было у него небольшой ручки, которая представляет собой достаточно эффективный рычаг. То же можно сказать и о гаечном ключе, при помощи которого осуществляется откручивание или закручивание гаек или болтов. Чем длиннее рукоятка, тем легче будет осуществляться действие. Так, при работе с тяжелыми либо крупными гайками и болтами при ремонте сложных механизмов, станков, автомобилей, применяют ключи с рукоятками до одного метра в длину. Самая обычная дверь также является одним из видов рассматриваемых приспособлений.
- Если пробовать открывать дверь возле ее крепления, то это будет весьма затруднительно. Однако чем дальше от петель располагается ручка, тем легче открыть дверь. Достаточно наглядным примером является прыжок с шестом. Его длина порядка пяти метров. При помощи этого рычага и правильно приложенного усилия спортсмену удается взлететь на высоту до шести метров. Длинное плечо составляет при этом примерно три метра. Рычаги встречаются и в разных частях человеческого тела и тела животного. Это, в частности, челюсти, конечности. Бытовыми примерами рычага являются кусачки, ножницы для резки металла или бумаги. Машины различного вида имеют в своей конструкции также приспособления, позволяющие получить выигрыш в силе. Например, педали либо ручной тормоз на велосипеде, ручки швейных машин, клавиши в пианино.
Комплексное применение приспособлений
- Простые механизмы встречаются в самых разных сочетаниях. Комбинированные устройства включают в себя две и более детали. Не обязательно это будет сложным механизмом – многие простые приспособления можно считать комплексными. Так, в мясорубке присутствует ручка (ворот), проталкивающий мясо винт и нож-резак (клин). В наручных часах стрелки поворачиваются при помощи системы зубчатых колес, имеющих разный диаметр и находящихся друг с другом в сцеплении. Одним из известных комбинированных несложных механизмов является домкрат. В нем использовано сочетание ворота и винта.
- Простые механизмы существенно облегчают труд человека. Они могут состоять из одной или нескольких деталей. При этом даже при наличии двух и более элементов могут оставаться простыми, но могут являться и достаточно сложными. Различные агрегаты, печатные прессы, двигатели включают в себя несколько деталей. Среди элементов есть и рычаги, блоки, винты, колеса на осях, наклонные плоскости, клин. Все эти приспособления работают в комплексе. Благодаря им человек существенно облегчает труд. Передача механической энергии от одной части устройства к другой может осуществляться по-разному. Цепи, ремни, шестерни или зубчатые колеса считаются наиболее распространенными устройствами, способствующими передаче усилия и заставляющими отдельные элементы двигаться медленнее или быстрее, в том или ином направлении. Сложными и высокоскоростными устройствами управляют, как правило, электронные приборы. Электрические датчики благодаря особой настройке показывают, когда необходимо включать тот или иной механизм, следят также за корректной и стабильной работой системы.
Многие устройства пришли в современную жизнь человека из самой древности. Люди постоянно совершенствуют сложные механизмы, расширяя таким образом сферу их применения. Несомненно, в повседневной жизни человека различные устройства занимают очень важное место. Многое невозможно представить без использования простых и сложных механизмов. Приспособления широко применяются в строительстве, сельском хозяйстве, при добыче полезных ископаемых и в прочих областях деятельности человека.
