Протоколы передачи данных

Протоколы передачи данных

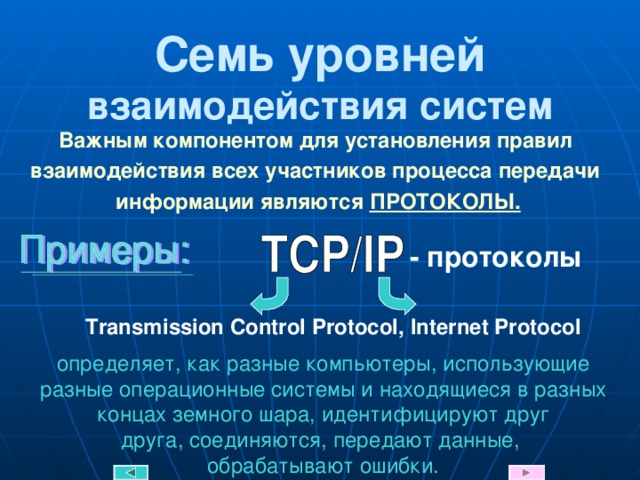

Семь уровней взаимодействия систем

Важным компонентом для установления правил взаимодействия всех участников процесса передачи информации являются ПРОТОКОЛЫ.

- протоколы

Transmission Control Protocol , Internet Protocol

определяет, как разные компьютеры, использующие разные операционные системы и находящиеся в разных концах земного шара, идентифицируют друг друга, соединяются, передают данные, обрабатывают ошибки.

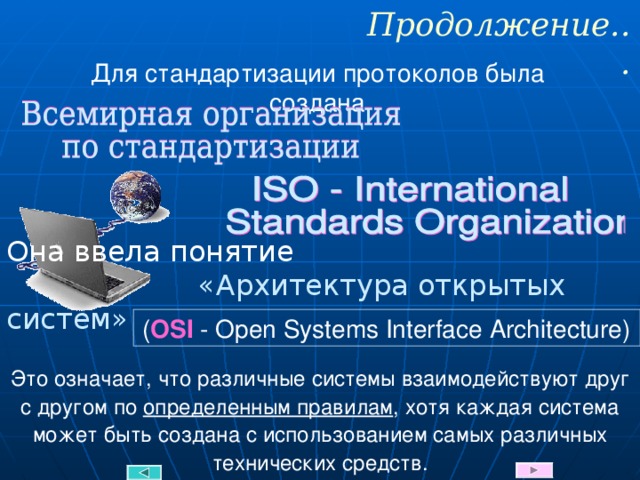

Продолжение...

Для стандартизации протоколов была создана

Она ввела понятие «Архитектура открытых систем»

( OSI - Open Systems Interface Architecture)

Это означает, что различные системы взаимодействуют друг с другом по определенным правилам , хотя каждая система может быть создана с использованием самых различных технических средств.

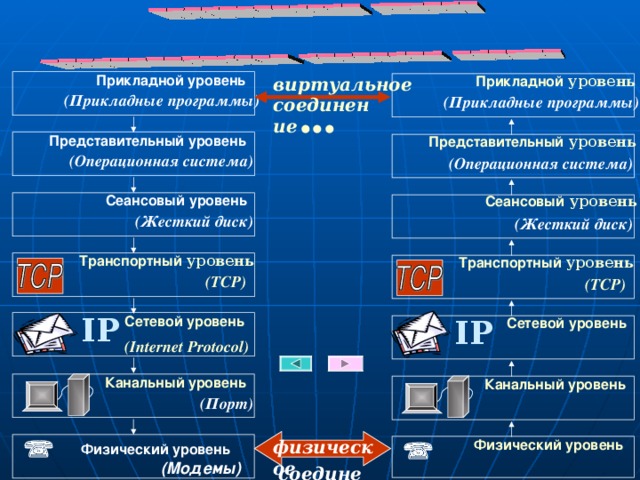

Прикладной уровень

Прикладной уровень

виртуальное

...

(Прикладные программы)

(Прикладные программы)

соединение

Представительный уровень

Представительный уровень

(Операционная система)

(Операционная система)

Сеансовый уровень

Сеансовый уровень

(Жесткий диск)

(Жесткий диск)

Транспортный уровень

Транспортный уровень

( TCP )

( TCP )

IP

Сетевой уровень

IP

Сетевой уровень

(Internet Protocol )

Канальный уровень

Канальный уровень

( Порт)

физическое





Физический уровень

Физический уровень

( Модемы)

соединение

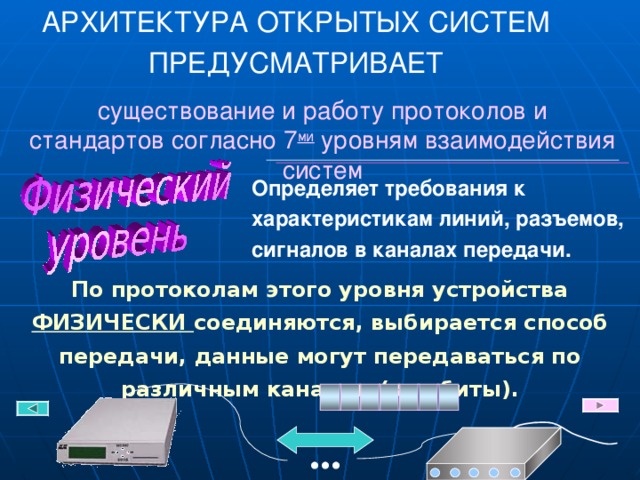

АРХИТЕКТУРА ОТКРЫТЫХ СИСТЕМ ПРЕДУСМАТРИВАЕТ

существование и работу протоколов и стандартов согласно 7 ми уровням взаимодействия систем

Определяет требования к характеристикам линий, разъемов, сигналов в каналах передачи.

По протоколам этого уровня устройства ФИЗИЧЕСКИ соединяются, выбирается способ передачи, данные могут передаваться по различным каналам (как биты).

...

Управляет передачей данных между 2 мя узлами сети. Он обеспечивает:

• разбиение потока битов на блоки,
• контролирует корректность передачи каждого блока информации,
• правильность сборки блоков в сообщение

поток битов

0

0

0

0

1

0

1

0

0

1

1

1

1

1

0

1

И т.д...

Длина блока может меняться в зависимости от качества канала.

1-ый блок

2-й блок

Образование блоков (кадров) информации для передачи

обеспечивает управление потоком пакетов в сети и маршрутизацию

определяет способы адресации сообщений

Это уровень работы протокола IP

• адрес каждой машины/узла в сети; он должен состоять из 4-х байтов (212.192.97.65);
• процедуры, выполняя которые, коммутационные машины обеспечивают выбор маршрута для сообщений

...

сообщения

...

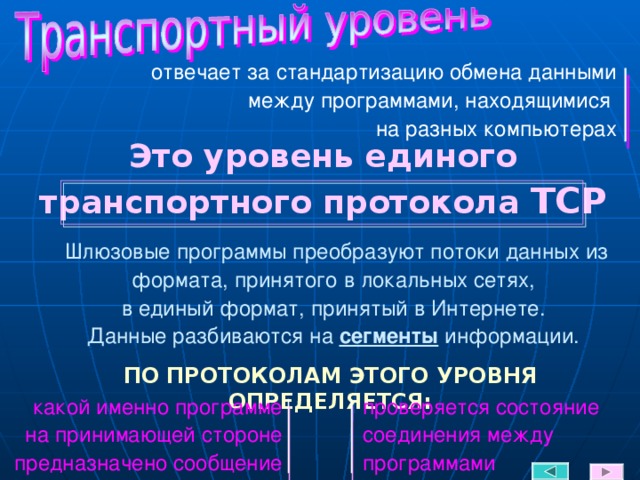

отвечает за стандартизацию обмена данными между программами, находящимися на разных компьютерах

Это уровень единого транспортного протокола TCP

Шлюзовые программы преобразуют потоки данных из формата, принятого в локальных сетях, в единый формат, принятый в Интернете. Данные разбиваются на сегменты информации.

ПО ПРОТОКОЛАМ ЭТОГО УРОВНЯ ОПРЕДЕЛЯЕТСЯ:

какой именно программе на принимающей стороне предназначено сообщение

проверяется состояние соединения между программами

7

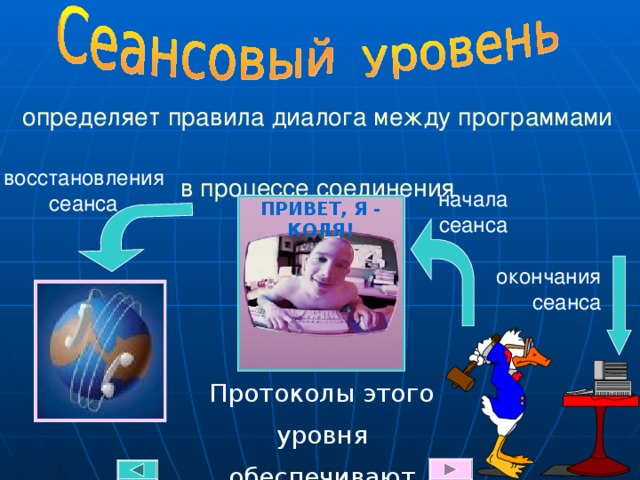

определяет правила диалога между программами в процессе соединения

восстановления сеанса

начала сеанса

ПРИВЕТ, Я - КОЛЯ!

окончания сеанса

Протоколы этого уровня обеспечивают правила

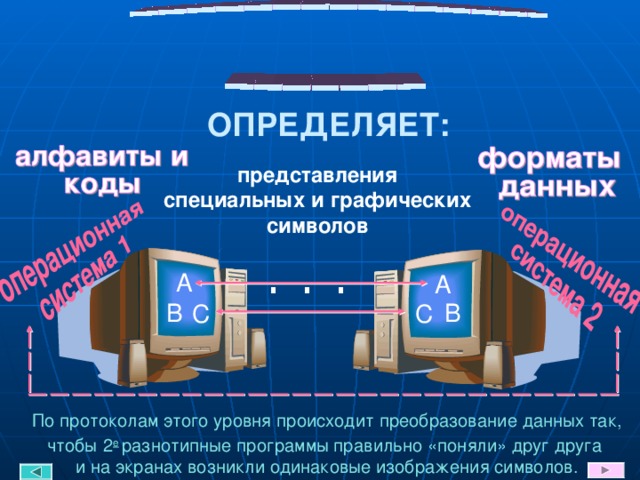

ОПРЕДЕЛЯЕТ:

представления специальных и графических символов

. . .

A

A

B

B

С

С

По протоколам этого уровня происходит преобразование данных так, чтобы 2 е разнотипные программы правильно «поняли» друг друга и на экранах возникли одинаковые изображения символов.

- Электронная почта

- Получение новостей

Оформление покупок -

Поиск и просмотр - гипертекстовых документов

- Передача файлов и данных

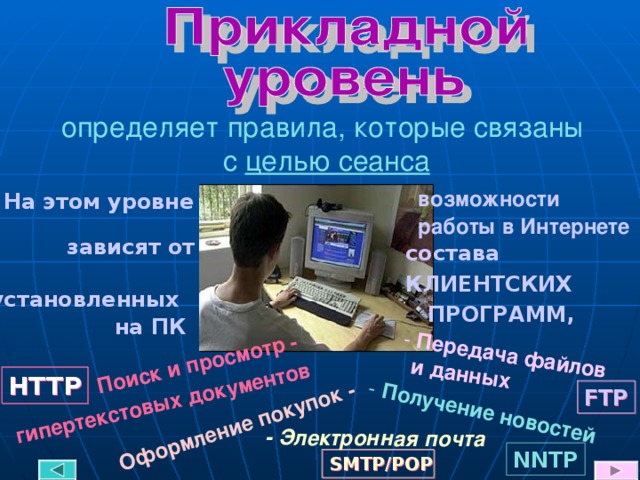

определяет правила, которые связаны с целью сеанса

возможности работы в Интернете

На этом уровне

зависят от

состава КЛИЕНТСКИХ ПРОГРАММ,

установленных на ПК

HTTP

FTP

NNTP

SMTP/POP

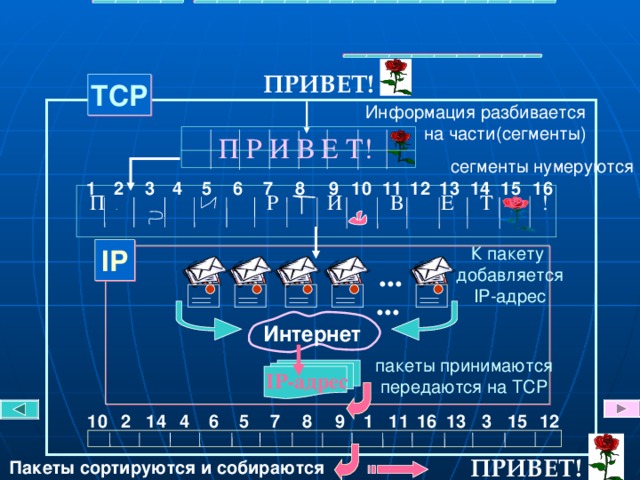

ПРИВЕТ!

TCP

Информация разбивается на части(сегменты)

П Р И В Е Т!

сегменты нумеруются

16

5

12

13

11

10

9

15

8

7

6

14

4

2

1

3

П . Р И В Е Т !

К пакету добавляется IP- адрес

IP

...

...

Интернет

пакеты принимаются передаются на TCP

I P -адрес

13

10

2

14

4

6

16

7

8

9

1

11

12

15

3

5

ПРИВЕТ!

Пакеты сортируются и собираются

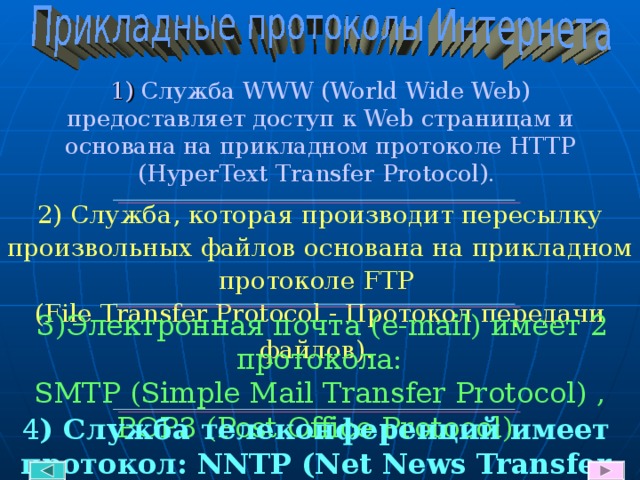

1) Служба WWW (World Wide Web) предоставляет доступ к Web страницам и основана на прикладном протоколе HTTP (HyperText Transfer Protocol ) .

2) Служба, которая производит пересылку произвольных файлов основана на прикладном протоколе FTP (File Transfer Protocol - Протокол передачи файлов).

3)Электронная почта ( e-mail) имеет 2 протокола:

SMTP (Simple Mail Transfer Protocol ) ,

POP3 (Post Office Protocol ).

4 ) Служба телеконференций имеет протокол: NNTP (Net News Transfer Protocol).

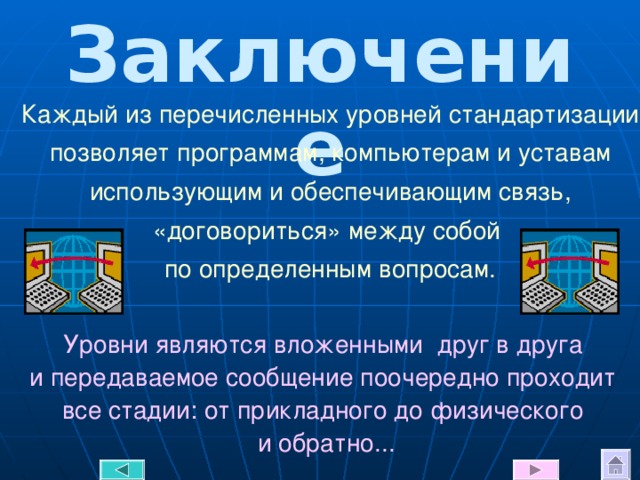

Заключение

Каждый из перечисленных уровней стандартизации позволяет программам, компьютерам и уставам использующим и обеспечивающим связь, «договориться» между собой по определенным вопросам.

Уровни являются вложенными друг в друга и передаваемое сообщение поочередно проходит все стадии: от прикладного до физического и обратно...

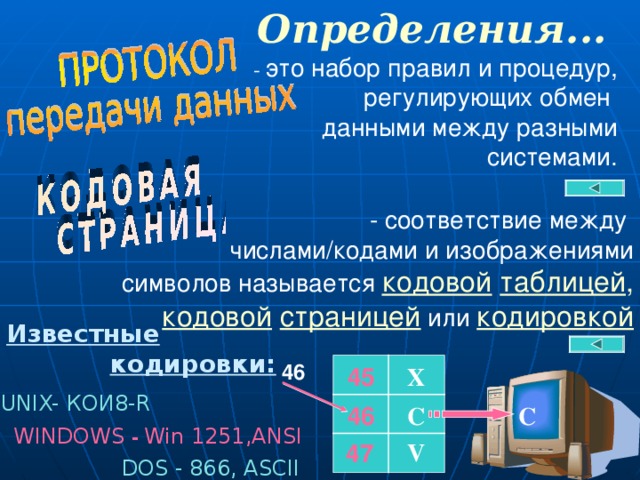

Определения...

- это набор правил и процедур, регулирующих обмен данными между разными системами.

- соответствие между числами/кодами и изображениями

символов называется кодовой таблицей , кодовой страницей или кодировкой

Известные кодировки:

46

45

X

UNIX- КОИ8- R

46

C

С

WINDOWS - Win 1251,ANSI

V

47

DOS - 866, ASCII

15

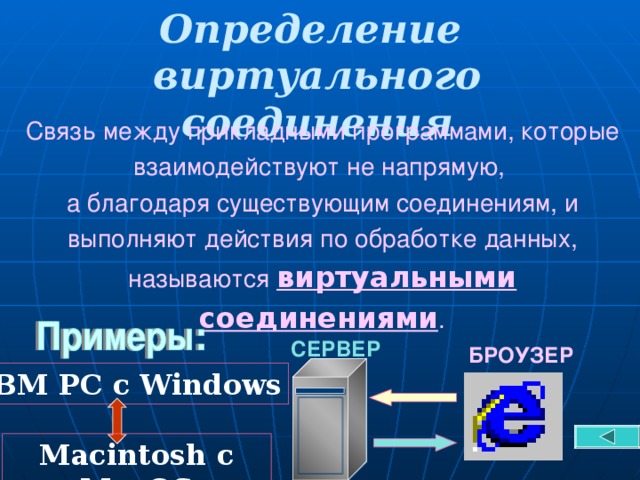

Определение виртуального соединения

Связь между прикладными программами, которые взаимодействуют не напрямую, а благодаря существующим соединениям, и выполняют действия по обработке данных, называются виртуальными соединениями .

СЕРВЕР

БРОУЗЕР

IBM PC с Windows

Macintosh с MacOS
