Процесс образования однониточного цепного стежка

Стежок образуется при взаимодействии одной иглы с ниткой и вращающегося петлителя без нитки.

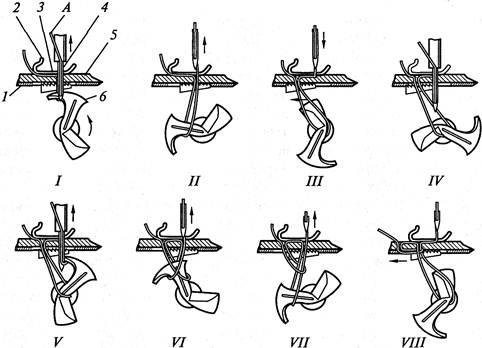

Рассмотрим процесс образования стежка с помощью вращаю­щегося петлителя. Если смотреть по направлению переме­щения материала, то игла 4 устанавливается выемкой вправо и нитка А заправляется в ушко иглы слева направо (положение I). Ось вращения петлителя перпендикулярна направлению перемещения материала, и пересекается с осью движения иглы. Петлитель в машинах универсального типа вращается равномерно по часовой стрелке, если смотреть со стороны шкива машины.

Так как петлитель делает полный оборот, его конструкция должна обеспечивать разворот петли на угол 180°, чтобы обеспечить возможность снятия ее с петлителя.

Игла 4, заправленная ниткой А, проколов материал 5, проводит сквозь него нитку. При подъеме иглы из крайнего нижнего положения над ушком иглы образуется петля-напуск. В нее при вращении входит своим носиком петлитель 6. Продолжая вращение, петлитель расширяет петлю и она соскальзывает к оси его вращения (положение II).

Хвостовик петлителя имеет такую форму, которая позволяет ему пройти за обеими ветвями нитки и развернуть петлю. В это же время происходит перемещение материала (положение III). Направление перемещения материала совпадает с направлением движения носика петлителя при захвате петли.

При дальнейшем вращении петлителя (положение IV) петля разворачивается по отношению к начальному положению на полоборота, обойдя таким образом петлитель снаружи, не пересе­кая ось его вращения. Петля поставлена теперь на линию движения иглы. Игла, проколов материал, проводит через него нитку и входит затем своим острием в предыдущую петлю — происходит закол иглой предыдущей петли, Этот момент является одним из наиболее ответственных при образовании стежка и требует тщательной отладки. Петля должна быть достаточных размеров и находиться в натянутом состоянии, чтобы игла могла с гарантией попасть в нее. Состояние же петли, как хорошо видно из рисунка, зависит не только от формы и положения петлителя, но и от расстояния, на которое перемещается материал. При мень­шей длине стежка размеры петли меньше и условия ее закола хуже.

При подъеме иглы из крайнего нижнего положения (положение V) над ее ушком образуется петля-напуск, которую захватывает носик петлителя. Предыдущая петля еще находится на петлителе.

Затем носик петлителя входит в предыдущую петлю, проводя в нее только что захваченную петлю (положение VI). Только после этого происходит сброс предыдущей петли. Если бы сброс петли произошел раньше захвата петлителем петли-напуска, то преды­дущая петля, во-первых, могла бы помешать процессу захвата но­вой петли, а во-вторых, ее ненатянутое состояние не гарантировало бы вход в нее носика петлителя и проведение последующей петли.




Сброшенная с петлителя предыдущая петля охватывает новую петлю (положение VII) и сокращается при расширении петлителем новой петли.

Сокращение предыдущей петли происходит до того момента, пока она не коснется материала (положение VIII). Петлитель при этом подходит к положению, обеспечивающему наибольший периметр новой петли, а игловодитель и отверстие в нем, выполняющие роль нитеподатчика, подходят к верхнему положению, т.е. натягивают нить в разные стороны. Происходит затяжка стежка, а в последний момент и сматывание нитки с бобины на новый стежок. В процессе затяжки стежка участвует также перемещение материала.

Как уже отмечалось, на качество образующегося стежка влияет величина и направление перемещения материала. При малой длине стежка и при перемещении материала в сторону работающего (положение VI) петля не попадает на линию движения иглы и происходит пропуск стежка. Поэтому в машинах цепного стежка не используется обратная подача. Если такая подача необходима, то требуется дополнительное устройство, обеспечивающее расположение петли на линии движения иглы.
