ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
СРЕДНЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
КОТОВСКИЙ ИНДУСТРИАЛЬНЫЙ ТЕХНИКУМ
ИНСТРУКЦИЯ ПО ВЫПОЛНЕНИЮ ЛАБОРАТОРНОЙ РАБОТЫ
«ИССЛЕДОВАНИЕ ТРЁХФАЗНОГО СИНХРОННОГО ГЕНЕРАТОРА ПРИ ПАРАЛЛЕЛЬНОЙ РАБОТЕ С СЕТЬЮ.»
КОТОВСК 2007
Тема: Исследование трёхфазного синхронного генератора при параллельной работе с сетью.
Цель: Научиться включать в сеть синхронный генератор методом точной синхронизации, пользуясь ламповым и стрелочным синхроноскопом. Научиться нагружать синхронный генератор. Снять U-образные характеристики при параллельной работе СГ с сетью.
Приборы и принадлежности:
Генератор БМЗ-4.5/4
Первичный двигатель П-31; U=110В; Р=1.7кВт; n=1500об/мин
Вольтметр Э-377 0-250В, 2шт
Частотомер Э-361 45-55Гц, 2шт
Киловаттметр Д-355 0-3кВт
Фазометр Д-362 0.9-1-0.2
Синхроноскоп Э-378
Амперметр Э-378 0-10А
Синхроноскоп ламповый
Амперметр Э-34 0-1.5; 3; 7.5; 15А
Порядок проведения работы:

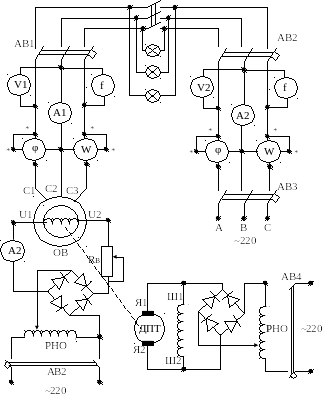

1. Собрать схему.
2. Запустить первичный двигатель, для чего необходимо включить автомат АВ.
3. Плавно регулятором напряжения РН-1 довести обороты синхронного генератора до 1500об/мин, частотомер покажет на генераторе частоту 50Гц.
4. Возбудить генератор до Uн=220В, причём Uг=Uс.
5. Проверить работу стрелочного синхроскопа.
6. Подключить ламповый синхроскоп на «потухание» и проверить прохождение стрелкой Сх контрольной точки в момент погасания ламп ICх.
7. Изменяя частоту вращения первичного двигателя сравнять частоту генератора с частотой сети, т.е. fг=fс.
8. Проверить фазировку генератора с сетью.
9. Включить генератор на параллельную работу с сетью методом точной синхронизации по стрелочному синхроскопу.
10. Произвести включение СГ на параллельную работу с сетью по ламповому синхроскопу.
11. Изменяя частоту вращения ПД, нагрузить генератор и снять внешнюю характеристику. Результаты занести в таблицу №1
12. Изменяя с помощью РН-2 ток возбуждения генератора, снять и построить U-образные кривые СГ при Р2=0 и Р2≠0. Результаты занести в таблицу №2.
13. Переключить ЛСх на «вращение огня», включить СГ в сеть, пользуясь ЛСх.
Таблица №1
U1=f(I1)
U1 | B | | | | | | Активная нагрузка |
I1 | A | | | | | |
U1 | B | | | | | | Емкостная нагрузка |
I1 | A | | | | | |
Таблица №2
I2 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
I1 | | | | | | | | Р2=0 |
сosφ1 | | | | | | | |
I1 | | | | | | | | Р2≠0 |
сosφ1 | | | | | | | |
11) 12)
U1
I1
0
I2
I1
0
Контрольные вопросы:
Какие системы возбуждения применяются в СГ?
В чём состоит реакция якоря синхронной машины?
Какие свойства СГ показывают его характеристики?
Как действует на поле возбуждения реакция якоря при различных видах нагрузки?
Почему при активной нагрузке СГ наблюдается ослабление магнитного поля и как следствие, снижается напряжение?
Почему характеристика к.з. СГ имеет вид прямой линии?
Почему емкостной нагрузке ∆Uном отрицательно?
Как изменяется напряжение СГ при сбросе нагрузки, если нагрузка активная? Индуктивная? Емкостная?
Разработал зав. лабораторией………………….Киселёв В. Н.
Рассмотрено на заседании предметной комиссии специальности 140613
Протокол N0 ………….. «…….»…………………..20… г.
